Name: Kontaktor 1 kos 3RH2122-1AP00 Siemens 2 zapiralni, 2 odpiralni 230 V/AC 10 A
Brand: Siemens
SKU: 1431013
Availability: InStock

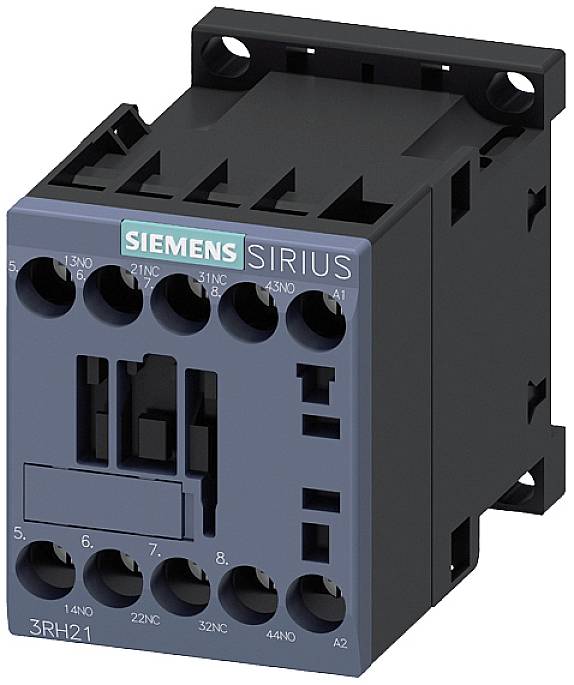

Zaščitno stikalo blagovne znamke Siemens iz serije SIRIUS. Ima več priključnih sponk in se najpogosteje uporablja v krmilnih tokokrogih.

Odprta električna omarica z več policami, polnimi električnih komponent in kablov.

'Diagram pomožnih relejev in opreme. Prikazuje različne možnosti priključevanja in komponente za pomožne električne tokokroge z ustreznim barvnim kodiranjem in simboli.'

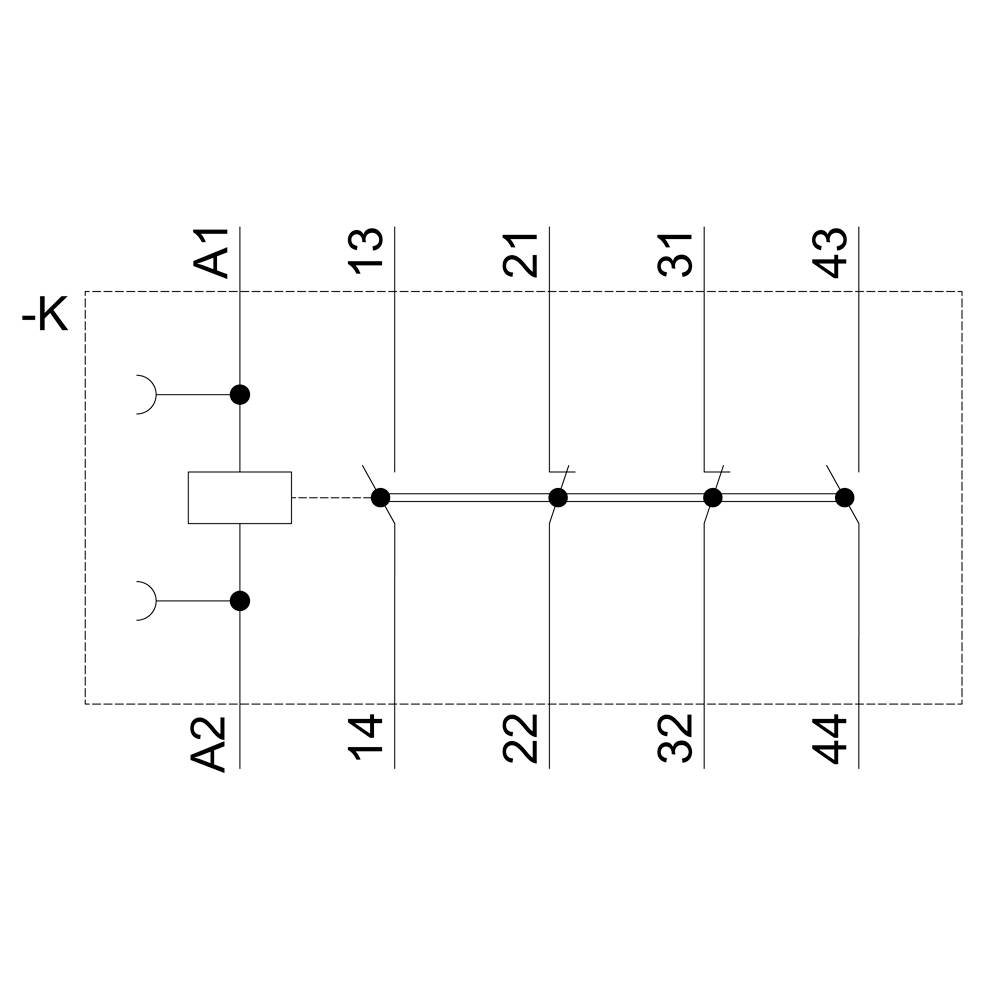

Stikalna shema s stikalom na levi strani in povezanimi vodniki, ki vodijo do štirih kontaktov na desni, označenih z A1, A2, 13, 14, 21, 22, 31, 32, 43, 44.

Risba električnega releja s pogledom od zgoraj, s strani in od spodaj. Mere so podane v milimetrih.

'Tehnična risba Siemensovega SIRIUS kontaktorskega modula s priključki in oznakami za ožičenje.'

1/6

Vrsta izdelka

kontaktor

Število polov

4-polni

Nazivna napetost

230 V/AC

Bremenski tok

10 A

Priključek

vijačna sponka

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava sre.,11.11.

2 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (43,99 € / Kos)

43,99 €

z DDV

Samo 4,50 €

Na voljo samo 2 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Pomožni kontaktor, 2 S + 2 O, AC 230 V, 50/60 Hz, velikost S00, vijačni priključek SIRIUS 3RH2 pomožni kontaktor za vklop krmilnih signalov v krmilnem vezju. Kontaktorski releji SIRIUS 3RH2 imajo standardizirano oznako povezav ter zanesljivo in časovno varčno tehnologijo povezave. Z podvajanjem izhodov je možno sočasno preklapljanje več pomožnih vezij. Vsi stiki so na voljo s prisilnim delovanjem za varnostne aplikacije tudi kot različice SUVA. Kontaktorski releji so odporni na podnebje, imajo visoko kontaktno zanesljivost in so primerni za uporabo po vsem svetu z ustreznimi odobritvami (npr. IEC in UL / CSA). Na voljo so v izmeničnem ali istosmernem delovanju in so na voljo z vijačno ali vzmetno tehnologijo. Osnovna različica kontaktorskih relejev je 4-polna in jih je mogoče podaljšati s pomožnimi stikalnimi bloki do 8 polov. Obsežna dodatna oprema kontaktorjev 3RT2 za velikosti S00 do S3 se lahko uporablja tudi za kontaktne releje 3RH2. Kontaktorski releji 3RH2 nadomeščajo preizkušeno serijo 3RH1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Vrsta embalaže: Piece

Vrsta izdelka: kontaktor

Vrsta: 3RH2122-1AP00

Velikost: S00

Število polov: 4-polni

Vrsta pomožnega kontakta: 2 zapiralo
2 odpiralo

Nazivna napetost: 230 V/AC

Krmilna napetost (maks.): 230 V/AC

Območje krmilne napetosti: 230 V/AC (max)

Stalni tok (maks.): 10 A

Bremenski tok: 10 A

Primerno za znamko: Siemens

Primerno za serijo: Siemens Bauform S00

Namestitev: din-letev

Priključek: vijačna sponka

Mehanska življenjska doba: 3.0E7

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 57.5 mm

Globina: 73 mm

Mere: (Š x V x G) 45 x 57.5 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

Teža: 230 g

: 2

: 2

: 3 A

: 230-230 V

: 230-230 V

: FALSE

: Screw connection

: AC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1431013 Kontaktor 1 kos 3RH2122-1AP00 Siemens 2 zapiralni, 2 odpiralni 230 V/AC 10 A

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1431013 Kontaktor 1 kos 3RH2122-1AP00 Siemens 2 zapiralni, 2 odpiralni 230 V/AC 10 A

Opis

Contactor relay, 2 NO + 2 NC, 230 V AC, 50 / 60 Hz, Size S00, screw terminal Auxiliary contactor SIRIUS 3RH2 for switching the control signals in the control circuit.The SIRIUS 3RH2 contactor relays have standard-compliant terminal designations and a reliable and time-saving connection technology. Thanks to the multiplication of outputs, simultaneous switching of several auxiliary circuits is possible. All contacts are available with positively driven operation for safety applications as well as SUVA versions. The contactor relays are climate-resistant, have a high contact reliability and are suitable for use worldwide thanks to the corresponding approvals (e.g. IEC and UL/CSA).They are available with AC or DC operation and with screw or spring-loaded terminals. The basic version of the contactor relays is a 4-pole design which can be extended up to 8 poles by means of snap-on auxiliary switches.The extensive range of accessories for the 3RT2 contactors in sizes S00 to S3 can also be used for the 3RH2 contactor relays.The 3RH2 contactor relays replace the well-proven 3RH1 series.Simple, efficient and always up to date - SIRIUS modular system.
