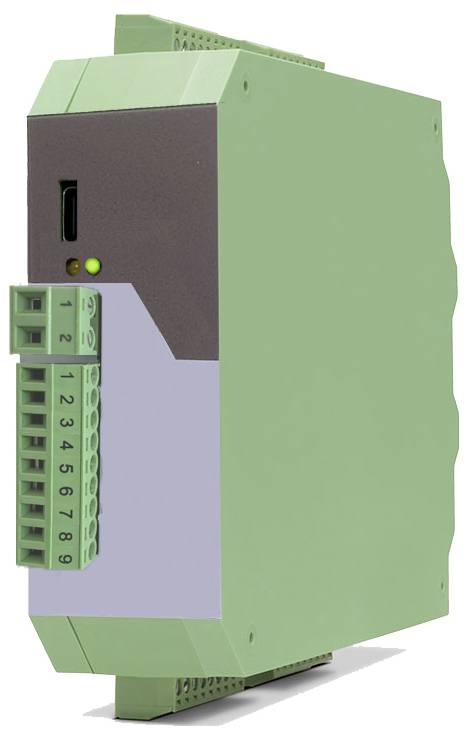

Motrona 6890.5020 6890.5020 monitor hitrosti Število relejnih izhodov: 4
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
monitor hitrosti
Število relejnih izhodov
4
Delovna napetost
30 V/DC
Vrsta
6890.5020
Merilni vhodi
Impulseingang im Format A. B. 90° [HTL] oder A. /A. B. /B [RS422] auch 1-spurig möglich. SSI-Ein-/Ausgang im Format CLOCK+. CLOCK-. DATA+. DATA- [RS422]. 32 Bit. Start-Stop-Schnittstelle für absolute Wegaufnehmer und magnetostriktische Sensoren. Control-Eingänge – Anzahl: 5. Ansprechzeit: ca. 1ms. Belastung: max. 2 mA bei 24VDC. Format: HTL. PNP (Low 0 … 3 V. High 9 … 30 V). Inkremental-Eingänge – Spuren: A. B (HTL Single Ended. TTL Single Ended) A. /A. B. /B (RS422. HTL Differential). Konfigurationen: RS-422. HTL Differenziell. HTL Single Ended. TTL. RS422: max. 1 MHz (RS-422 Differenzsignal > 0.5 V). HTL Differenziell: max. 1 MHz (HTL Differenzsignal > 1 V). HTL Single Ended: max. 350kHz. (Low: 0 … 5V. High: 9 … 30 V). TTL: max. 350kHz. (Low: 0 … 0.6V. High: 2.2 … 5V. SSI-Schnittstelle – SSI Ein- / Ausgang: TTL differentiell (RS422). Spuren: Clock out. /Clock out. Data. /Data. Clock in. /Clock in. Konfiguration: Master oder Slave. Format: Binär- oder Gray-Code. Auflösung: 10 … 32 Bit. Belastung: Ri = ca. 13 kOhm. Start/Stop-Schnittstelle – RS422 Eingang: 1 x (Start Stop. /Start Stop); 1x (Init In. /Init In).
Podatkovni list izdelka (PDF)
Število
Skupaj (509,00 € / Kos)
509,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Krmilni vhodi – število: 5
- Krmilni vhodi – odzivni čas: približno 1 ms
- Krmilni vhodi – Obremenitev: maks. 2 mA pri 24 VDC
- Krmilni izhodi – število: 4
- Krmilni izhodi – Odzivni čas: najmanj 1 ms (odvisno od nastavitev »Čas vzorčenja (s)« in »Filter povprečja« itd.)
- Ohišje – Material: Plastika
- Ohišje – Montaža: na 35 mm DIN letev
- Ohišje – dimenzije (Š x V x G): 34 x 100 x 131 mm
- Ohišje (brez priključkov) – Zaščitni razred: IP20
- Okoljski pogoji – Nadmorska višina: največ 2000 m nadmorske višine
- Napajanje senzorja – Izhodna napetost: 5 VDC in 24 VDC (približno 1 V nižje od vhodne napetosti)
- Napajanje senzorja – izhodni tok: maks. 200 mA
- Inkrementalni vhodi - sledi: A, B (HTL enojni, TTL enojni) A, /A, B, /B (RS422, HTL diferencialni)
- Inkrementalni vhodi – konfiguracije: RS-422, HTL diferencialni, HTL enojni, TTL
- Inkrementalni vhodi – RS422: maks. 1 MHz (diferencialni signal RS-422)> 0,5 V)
- Inkrementalni vhodi – diferencialni HTL: maks. 1 MHz (diferencialni signal HTL)> 1 V)
- Inkrementalni vhodi – HTL enojni: maks. 350 kHz, (nizek: 0 … 5 V, visok: 9 … 30 V)
- Inkrementalni vhodi – TTL: maks. 350 kHz, (nizka: 0 … 0,6 V, visoka: natančnost 2,2 … 5 V)
- Vmesnik SSI – vhod/izhod SSI: diferencialni TTL (RS422)
- Vmesnik SSI – Sledi: Izhodna ura, /Izhodna ura, Podatki, /Podatki, Vhodna ura, /Vhodna ura
- Vmesnik SSI – konfiguracija: glavni ali podrejeni
- Vmesnik SSI – Oblika: binarna ali Grayeva koda
- Vmesnik SSI – Ločljivost: 10 … 32 bitov
- Vmesnik SSI – obremenitev: Ri = približno 13 kOhm
- Krmilni izhodi – Izhodni tok: maks. 100 mA
- Temperatura okolice – Delovanje: -20 °C … +60 °C (brez kondenzacije)
- Napajanje z enosmernim tokom – Zaščitno vezje: Zaščita pred obratno polarnostjo
- Napajanje z enosmernim tokom – Poraba toka: približno 60 mA (brez obremenitve)
- Zunanja zaščita: T 0,5 A
- Krmilni vhodi – Format: HTL, PNP (nizek 0 … 3 V, visok 9 … 30 V)
- Analogni izhod – Konfiguracija: Tokovni ali napetostni izhod
- Analogni izhod – Tokovni izhod: 0/4 … 20 mA (Obremenitev: maks. 270 ohmov) Ločljivost 16 bitov
- Analogni izhod – odzivni čas:< 1 ms
- Stopnja napak – MTBF v letih: 58,7 let
- Enosmerno napajanje – vhodna napetost: 18 … 30 VDC
- Priključek – Vrsta priključka: Vijačni priključek, 1,5 mm² / AWG 16
- Vmesnik SSI – frekvenca: 100 kHz - 2 MHz (nastavljivo)
- Vmesnik za zagon/ustavitev – vhod RS422: 1 x (Start Stop, /Start Stop); 1 x (Init In, /Init In)
- Vmesnik za zagon/ustavitev – izhod RS422: 1 x (Init Out, /Init Out)
- Vmesnik za zagon/zaustavitev – Širina impulza začetnih impulzov: 1…9 µs (nastavljivo)
- Vmesnik za zagon/zaustavitev – frekvenčni začetni impulzi: 62,5 Hz - 5000 Hz (nastavljivo)
- Vmesnik za zagon/ustavitev – frekvenca ure za merjenje časa: 48 MHz
- Vmesnik za zagon/ustavitev – ločljivost: odvisna od hitrosti valovoda dajalnika.
- Analogni izhod – Napetostni izhod: -10…+10 V (največ 2 mA)
- Krmilni izhodi – Format / Nivo: 5 … 30 V (odvisno od napetosti na COM+), PNP
- Serijski vmesnik – Format: RS232
- Serijski vmesnik – hitrost prenosa: 9600, 19200, 38400 ali 115200 baudov
- Serijski vmesnik – Oblika podatkov: 8-sod-1, 8-lih-1, 8-nič-1, 8-nič-2
- Vmesnik USB – Različica: USB-C
- Vmesnik USB – Oblika podatkov: 8-brez-1
- Vmesnik USB – hitrost prenosa: 115200 baudov
- Indikator – LED: Zelena LED (pripravljeno za delovanje) Rumena LED (napaka)
- Vrsta
6890.5020
- Vrsta izdelka
monitor hitrosti
- Število relejnih izhodov
4
- Merilni vhodi
Impulseingang im Format A. B. 90° [HTL] oder A. /A. B. /B [RS422] auch 1-spurig möglich. SSI-Ein-/Ausgang im Format CLOCK+. CLOCK-. DATA+. DATA- [RS422]. 32 Bit. Start-Stop-Schnittstelle für absolute Wegaufnehmer und magnetostriktische Sensoren. Control-Eingänge – Anzahl: 5. Ansprechzeit: ca. 1ms. Belastung: max. 2 mA bei 24VDC. Format: HTL. PNP (Low 0 … 3 V. High 9 … 30 V). Inkremental-Eingänge – Spuren: A. B (HTL Single Ended. TTL Single Ended) A. /A. B. /B (RS422. HTL Differential). Konfigurationen: RS-422. HTL Differenziell. HTL Single Ended. TTL. RS422: max. 1 MHz (RS-422 Differenzsignal > 0.5 V). HTL Differenziell: max. 1 MHz (HTL Differenzsignal > 1 V). HTL Single Ended: max. 350kHz. (Low: 0 … 5V. High: 9 … 30 V). TTL: max. 350kHz. (Low: 0 … 0.6V. High: 2.2 … 5V. SSI-Schnittstelle – SSI Ein- / Ausgang: TTL differentiell (RS422). Spuren: Clock out. /Clock out. Data. /Data. Clock in. /Clock in. Konfiguration: Master oder Slave. Format: Binär- oder Gray-Code. Auflösung: 10 … 32 Bit. Belastung: Ri = ca. 13 kOhm. Start/Stop-Schnittstelle – RS422 Eingang: 1 x (Start Stop. /Start Stop); 1x (Init In. /Init In).
- Delovna napetost
30 V/DC
- Mere
(D x Š x V) 140 x 34 x 118 mm
- Teža
160 g
- Širina
34 mm
- Višina
118 mm
- Dolžina
140 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3805209 Motrona 6890.5020 6890.5020 monitor hitrosti Število relejnih izhodov: 4
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3805209 Motrona 6890.5020 6890.5020 monitor hitrosti Število relejnih izhodov: 4
Opis
Večfunkcijska naprava ponuja zmogljivo možnost za krmiljenje in vrednotenje inkrementalnih dajalnikov, absolutnih dajalnikov in pretvornikov premika z vmesnikom za zagon/zaustavitev.
Naprava je opcijsko na voljo tudi v različici RL, ki ima dodatno štiri relejne izhode. Naprava med drugim spremlja mirovanje in smer vrtenja.
Besedilo je strojno prevedeno.
Naprava je opcijsko na voljo tudi v različici RL, ki ima dodatno štiri relejne izhode. Naprava med drugim spremlja mirovanje in smer vrtenja.
Besedilo je strojno prevedeno.
Izvedba
- Impulzni vhod v formatu A, B, 90° [HTL] ali A, /A, B, /B [RS422] možen tudi kot enosledni
- Vhodna frekvenca do 1 MHz
- SSI vhod/izhod v formatu CLOCK+, CLOCK-, DATA+, DATA- [RS422], 32-bitni
- SSI taktna frekvenca 100 kHz ... 2 MHz
- Vmesnik za zagon/zaustavitev za absolutne pretvornike premika in magnetostriktivne senzorje
- 4 krmilni izhodi
- 16-bitni analogni izhod (±10 V ali 0/4 ... 20 mA)
- Napajanje 18 ... 30 V enosmernega toka
- Pomožni napetostni izhod +5 V za napajanje dajalnikov TTL
- Kompaktno ohišje za montažo na 35 mm DIN letev (v skladu z EN 60715)
- Enostavna parametrizacija prek uporabniškega vmesnika operacijskega sistema (brezplačna programska oprema)
Obseg dostave
- Navodila.
