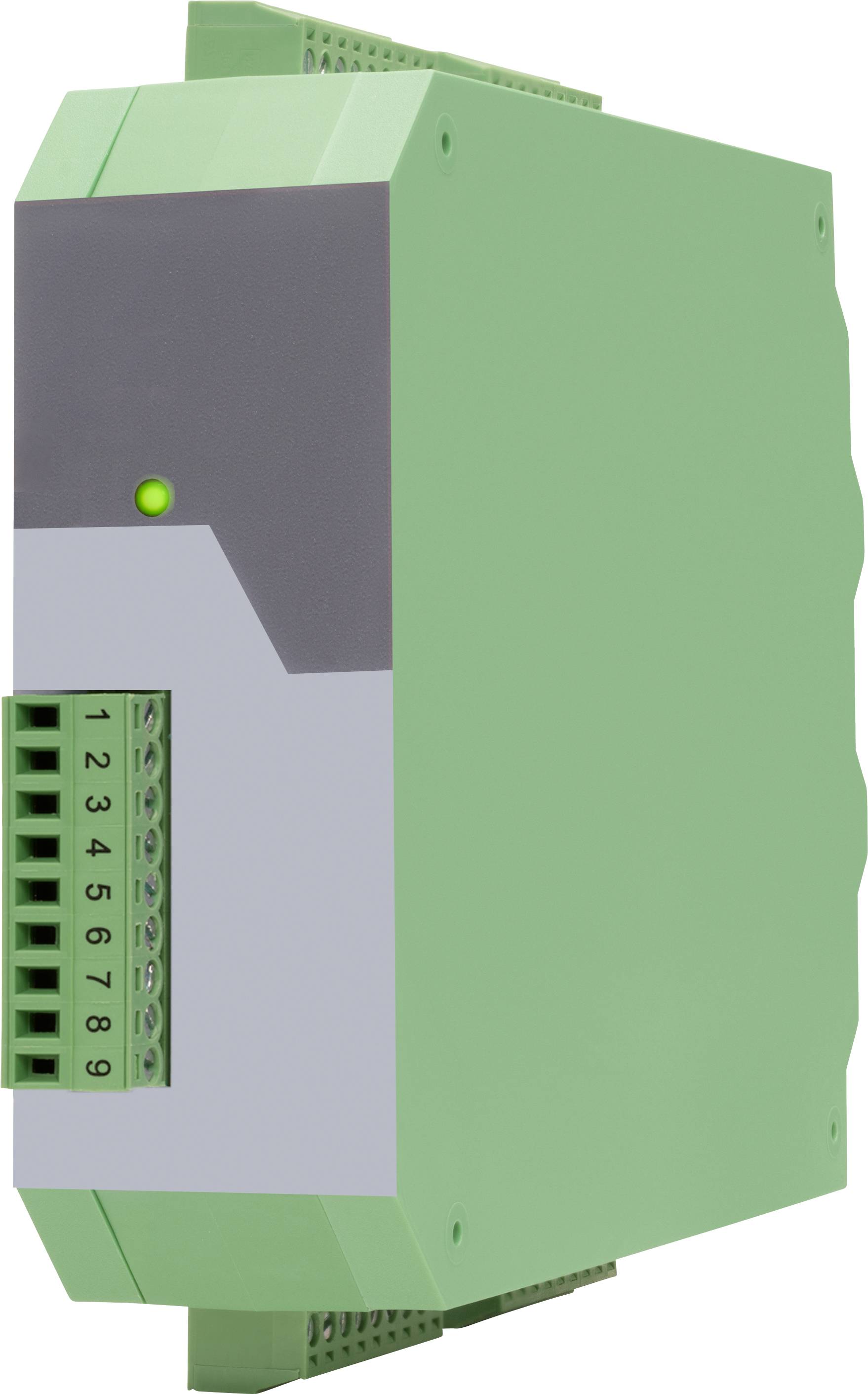

Motrona 7379.5022.CO 7379.5022.CO pretvornik signala 1 kos
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
pretvornik signala
Vrsta
7379.5022.CO
Mere
(D x Š x V) 140 x 34 x 109 mm
Priključek
vijačna sponka
Izhodni signal (napetost)
5 - 30 V (je nach Spannung an Com+), PNP
Podatkovni list izdelka (PDF)
Število
Skupaj (439,00 € / Kos)
439,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- AWG: 16
- Napajanje – Zaščitno vezje: Zaščita pred obratno polarnostjo
- Krmilni vhodi – število: 3
- Krmilni vhodi – (možnost »CO«) Format: HTL, PNP (nizek: 0 … 3 V, visok: 9 … 30 V)
- Krmilni vhodi – odzivni čas: približno 1 ms
- Krmilni vhodi – čas prenosa (IO Link): vsake 2 ms – (čas cikla IO Link)
- Krmilni vhodi – Obremenitev: maks. 2 mA pri 24 VDC
- Krmilni izhodi – Število: 2
- Krmilni izhodi – Odzivni čas: min. 1 ms
- IO-Link – Modul / Specifikacija: Naprava / IO Link V1.1
- IO-Link – Bitna hitrost: COM 3 (230,4 kBit/s)
- IO-Link – razred vrat: tip A
- IO-Link – Čas cikla: min. 2 ms
- IO-Link – Širina podatkov: 15 bajtov (3 x 4 bajti (vhodni podatki) + 1 bajt (stanje (CO)) + 2 bajta)
- Indikatorski elementi – Funkcija: 1x zelena LED za pripravljenost za delovanje ali stanje IO-Link (z možnostjo »CO«)
- Ohišje – Material: Plastika
- Ohišje – Montaža: na 35 mm DIN letev
- Ohišje – dimenzije (Š x V x G): 34 x 100 x 131 mm
- Ohišje (brez priključkov) – Teža: približno 160 g
- Ohišje (brez priključkov) – Zaščitni razred: IP20
- Okoljski pogoji – Nadmorska višina: največ 2000 m nadmorske višine
- Okoljski pogoji – Vlažnost: največ 80 % relativne vlažnosti do 30 °C
- Napajanje senzorja – Izhodna napetost: 5 VDC in 24 VDC (približno 1 V nižje od vhodne napetosti)
- Napajanje senzorja – izhodni tok: maks. 125 mA
- Napajanje enkoderja – glavna vrata IO Link: min. 200 mA
- Inkrementalni vhodi – Število: 2
- Inkrementalni vhodi - sledi: A, B (HTL enojni, TTL enojni) A, /A, B, /B (RS422, HTL diferencialni)
- Inkrementalni vhodi – konfiguracije: RS-422, HTL diferencialni, HTL enojni, TTL
- Inkrementalni vhodi – RS422: maks. 1 MHz (diferencialni signal RS-422)> 0,5 V)
- Inkrementalni vhodi – diferencialni HTL: maks. 1 MHz (diferencialni signal HTL)> 1 V)
- Inkrementalni vhodi – HTL enojni: maks. 350 kHz, (nizek: 0 … 5 V, visok: 9 … 30 V)
- Inkrementalni vhodi – TTL: maks. 350 kHz, (nizek: 0 … 0,6 V, visok: 2,2 … 5 V)
- Krmilni izhodi (med drugim odvisno od nastavitve "Čas vzorčenja (s)" itd.) – čas prenosa (IO Link)): vsake 2 ms - (čas cikla IO Link)
- Vrsta
7379.5022.CO
- Vrsta izdelka
pretvornik signala
- Mere
(D x Š x V) 140 x 34 x 109 mm
- Priključek
vijačna sponka
- Izhodni signal (napetost)
5 - 30 V (je nach Spannung an Com+), PNP
- Izhodni signal (napetost)
max. 100 mA je Ausgang (bei externer Com+ Versorgung!)
- Obratovalna napetost
18 - 30 V/DC
- Maks. obratovalna napetost
30 V/DC
- Min. obratovalna napetost
18 V/DC
- Vsebina
1 kos
- Konfiguracija
program
- Širina
34 mm
- Višina
109 mm
- Dolžina
140 mm
- Poraba toka
75 mA
- Maks. temperatura okolice
60 °C
- Min. temperatura okolice
-20 °C
- Napajalna napetost (num.)
24 V/DC
- Napajalna napetost U(B)
12 ... 30 VDC
- Fleksibilni prečni prerez (maks.)
1.5 mm²
- Maks. prečni prerez trdnosti
1.5 mm²
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3805212 Motrona 7379.5022.CO 7379.5022.CO pretvornik signala 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3805212 Motrona 7379.5022.CO 7379.5022.CO pretvornik signala 1 kos
Opis
Pretvornik signalov z inkrementalnim vhodom in vmesnikom IO-Link za dajalnike in senzorje s signalnimi standardi HTL, TTL, RS422, NPN, PNP ali NAMUR. Pretvornik z možnostjo CO ima tudi 3 krmilne vhode in 2 krmilna izhoda. Ta IO-Link sklopnik zanesljivo prenaša inkrementalne signale v komunikacijsko okolje IO-Link. Poleg tega je na voljo tudi USB-vrata, ki jih je mogoče uporabiti tudi za branje pretvorjenih signalov. Konfiguracija naprave se priročno izvede prek vmesnika USB ali alternativno prek IO-Link z uporabo običajnih inženirskih orodij.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- 1 inkrementalni vhod (A, /A, B, /B) za HTL/TTL/RS422 za dajalnike in senzorje NPN/PNP/NAMUR
- Vmesnik IO-Link
- 3x HTL PNP krmilni vhodi in 2x PNP krmilni izhodi
- Napajanje 12 ... 30 V enosmernega toka
- Kompaktno ohišje za montažo na 35 mm DIN letev
- (v skladu z EN 60715)
Obseg dostave
- Navodila.
