Name: Motrona 7379.5023.CO 7379.5023.CO pretvornik signala 1 kos
Brand: Motrona
SKU: 3805213
Availability: BackOrder

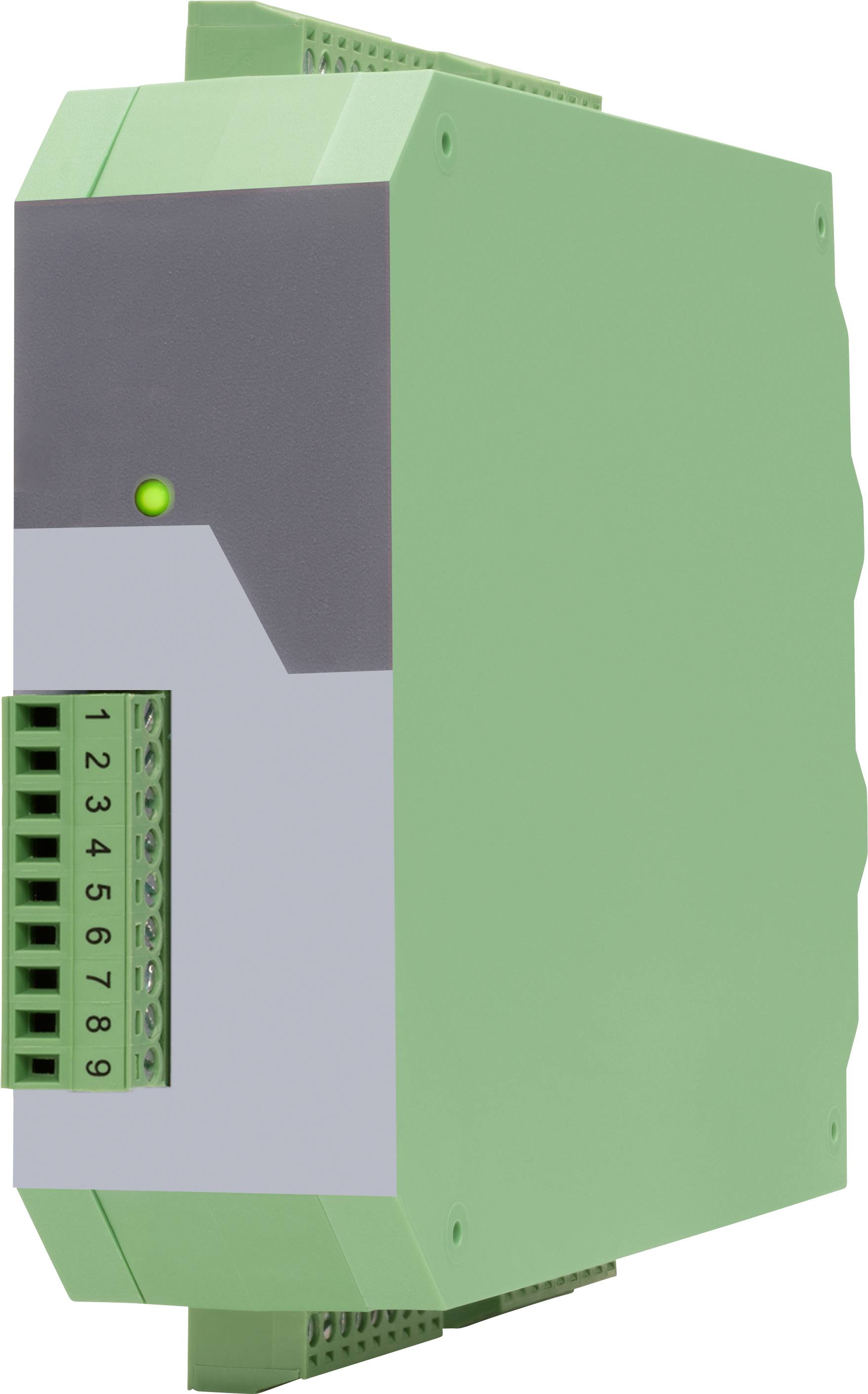

Zeleni industrijski nadzorni modul na DIN-letvi s sprednjim terminalnim blokom, indikatorjem stanja in sivo čelno ploščo na beloj ozadju.

Vrsta izdelka

pretvornik signala

Vhodni signal maks. (tok)

2 mA

Vhodni signal maks. (napetost)

30 V

Vrsta

7379.5023.CO

Mere

(D x Š x V) 140 x 34 x 109 mm

Podatkovni list izdelka (PDF)

Dostava sre.,18.11.

Število

kos - zaloga Nemčija

Skupaj (439,00 € / Kos)

439,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

AWG: 16
Napajanje – Zaščitno vezje: Zaščita pred obratno polarnostjo
Krmilni vhodi – število: 3
Krmilni vhodi – odzivni čas: približno 1 ms
Krmilni vhodi – čas prenosa (IO Link): približno 1 ms na 1 ms – (čas cikla IO Link)
Krmilni vhodi – Obremenitev: maks. 2 mA pri 24 VDC
Krmilni izhodi – Število: 2
Krmilni izhodi – Odzivni čas: min. 1 ms
IO-Link – Modul / Specifikacija: Naprava / IO Link V1.1
IO-Link – Bitna hitrost: COM 3 (230,4 kBit/s)
IO-Link – razred vrat: tip A
IO-Link – Čas cikla: min. 1 ms
IO-Link – Širina podatkov: 6 bajtov (1 x 4 bajti (vhodni podatki) + 1 bajt (stanje (CO)) + 1 bajt
Indikatorski elementi – Funkcija: 1x zelena LED za pripravljenost za delovanje ali stanje IO-Link (z možnostjo »CO«)
Ohišje – Material: Plastika
Ohišje – Montaža: na 35 mm DIN letev
Ohišje – dimenzije (Š x V x G): 34 x 100 x 131 mm
Ohišje (brez priključkov) – Teža: približno 160 g
Ohišje (brez priključkov) – Zaščitni razred: IP20
Okoljski pogoji – Nadmorska višina: največ 2000 m nadmorske višine
Okoljski pogoji – Vlažnost: največ 80 % relativne vlažnosti do 30 °C
Krmilni vhodi – (samo z opcijo »CO«) Format: HTL, PNP (nizek 0 … 3 V, visok 9 … 30 V)
Napajanje senzorja – Izhodna napetost: 5 VDC in 24 VDC (približno 1 V nižje od vhodne napetosti)
Napajanje senzorja – izhodni tok: maks. 125 mA
Napajanje enkoderja – glavna vrata IO Link: min. 200 mA
Vmesnik SSI – vhod/izhod SSI: diferencialni TTL (RS422)
Vmesnik SSI – Sledi: Ura, /Ura, Podatki, /Podatki
Vmesnik SSI – Konfiguracija: Glavni ali Podrejeni
Vmesnik SSI – Oblika: binarna ali Grayeva koda
Vmesnik SSI – Frekvenčno območje: 100 kHz - 2 MHz (nastavljivo)
Vmesnik SSI – Ločljivost: 10 … 32 bitov
Vmesnik SSI – obremenitev: Ri = približno 13 kOhm
Krmilni izhodi (odvisno od nastavitve "Čas vzorčenja (s)") – čas prenosa (IO Link)): približno vsakih 1 ms - (čas cikla IO Link)

Vrsta: 7379.5023.CO

Vrsta izdelka: pretvornik signala

Vhodni signal maks. (tok): 2 mA

Vhodni signal maks. (napetost): 30 V

Mere: (D x Š x V) 140 x 34 x 109 mm

Priključek: vijačna sponka

Izhodni signal (napetost): 5 - 30 V (je nach Spannung an Com+), PNP

Izhodni signal (napetost): max. 100 mA je Ausgang (bei externer Com+ Versorgung!)

Obratovalna napetost: 18 - 30 V/DC

Maks. obratovalna napetost: 30 V/DC

Min. obratovalna napetost: 18 V/DC

Vhodni signal (napetost): Low 0 … 3 V. High 9 … 30 V

Vsebina: 1 kos

Konfiguracija: program

Širina: 34 mm

Višina: 109 mm

Dolžina: 140 mm

Poraba toka: 75 mA

Maks. temperatura okolice: 60 °C

Min. temperatura okolice: -20 °C

Napajalna napetost (num.): 24 V/DC

Napajalna napetost U(B): 12 ... 30 VDC

Fleksibilni prečni prerez (maks.): 1.5 mm²

Maks. prečni prerez trdnosti: 1.5 mm²

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3805213 Motrona 7379.5023.CO 7379.5023.CO pretvornik signala 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3805213 Motrona 7379.5023.CO 7379.5023.CO pretvornik signala 1 kos

Opis

Pretvornik signalov z vhodom SSI in vmesnikom IO-Link za enoobratne in večobratne rotacijske dajalnike. Pretvornik z možnostjo CO ima tudi 3 krmilne vhode in 2 krmilna izhoda. Ta IO-Link sklopnik omogoča prenos SSI signalov v sistem, ki temelji na IO-Linku. Poleg tega je na voljo tudi vrata USB, ki jih je mogoče uporabiti tudi za branje pretvorjenih podatkov. Parametrizacija naprave je preprosta – bodisi prek vmesnika USB bodisi prek IO-Linka z uporabo običajnih inženirskih orodij.
