Name: PCE Instruments PCE-GPA 62 trifazni analizator kakovosti električne energije 3 fazna s funkcijo zapisovalnika
Brand: PCE Instruments
SKU: 2452449
Availability: BackOrder

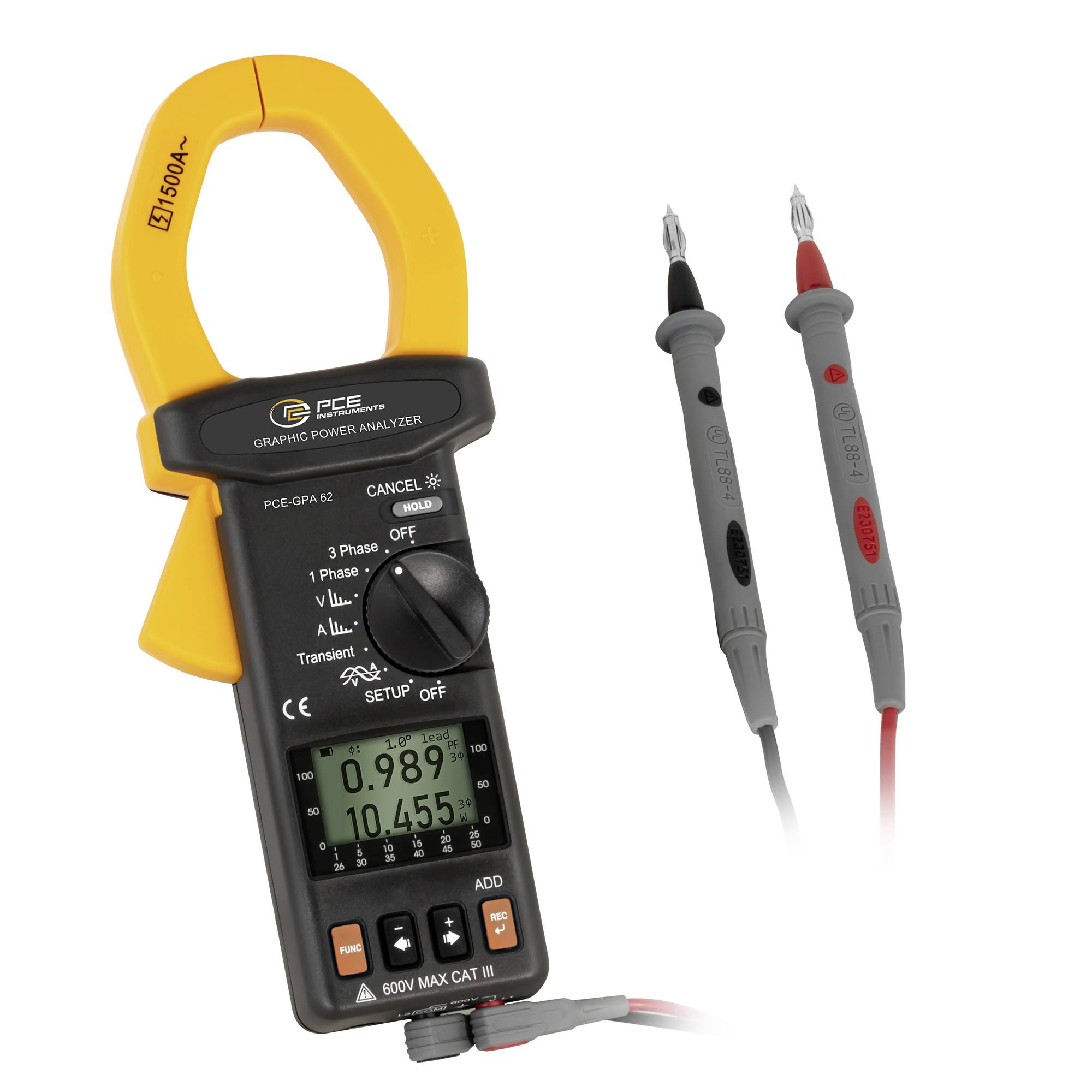

Merilna stiskalka z grafičnim analizatorjem moči s prikazom in dvema preskusima sondama na belem ozadju.

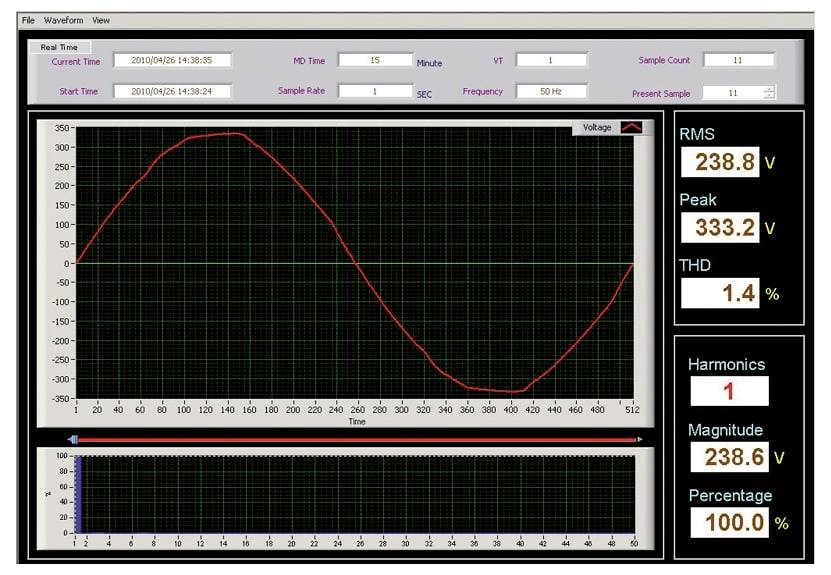

Zaslon valovne oblike analizatorja kakovosti električne energije s prikazom rdeče sinusne krivulje napetosti v odvisnosti od časa, z RMS 238,8 V, vrhom 333,2 V, THD 1,4 % in številom harmonikov 1.

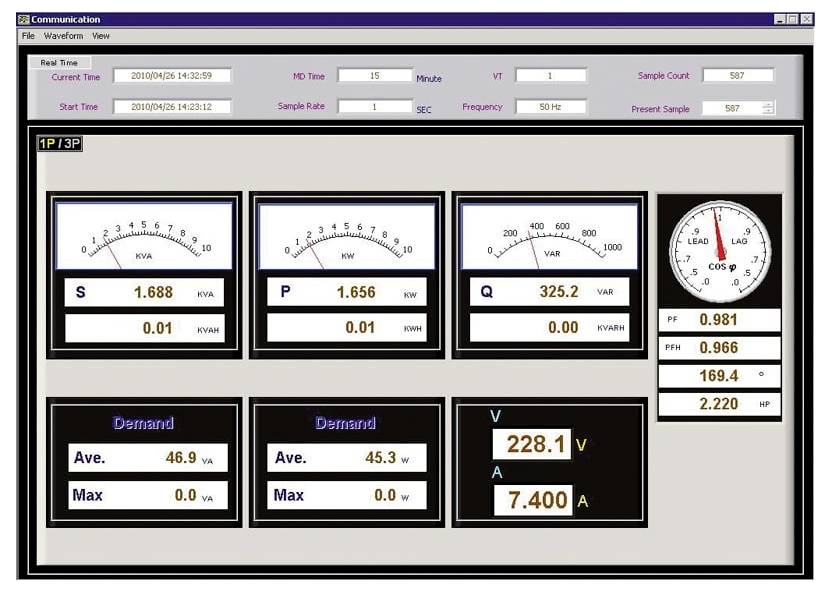

Nadzorna plošča za spremljanje moči z realnimi električnimi odčitki: navidezna moč 1.688 kVA, aktivna moč 1.656 kW, reaktivna moč 325.2 VAR, napetost 228.1 V, tok 7.400 A in faktor moči 0.981.

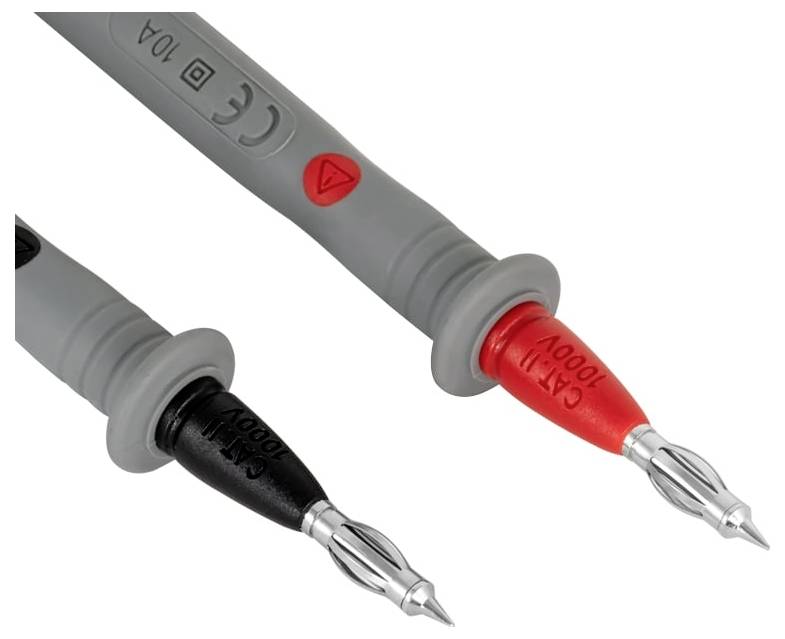

Detaljni pogled na dva izoliirana merilna testa, rdečega in črnega, s koničastimi kovinskimi nastavki in označbami napetostne klasifikacije na sivih ročajih.

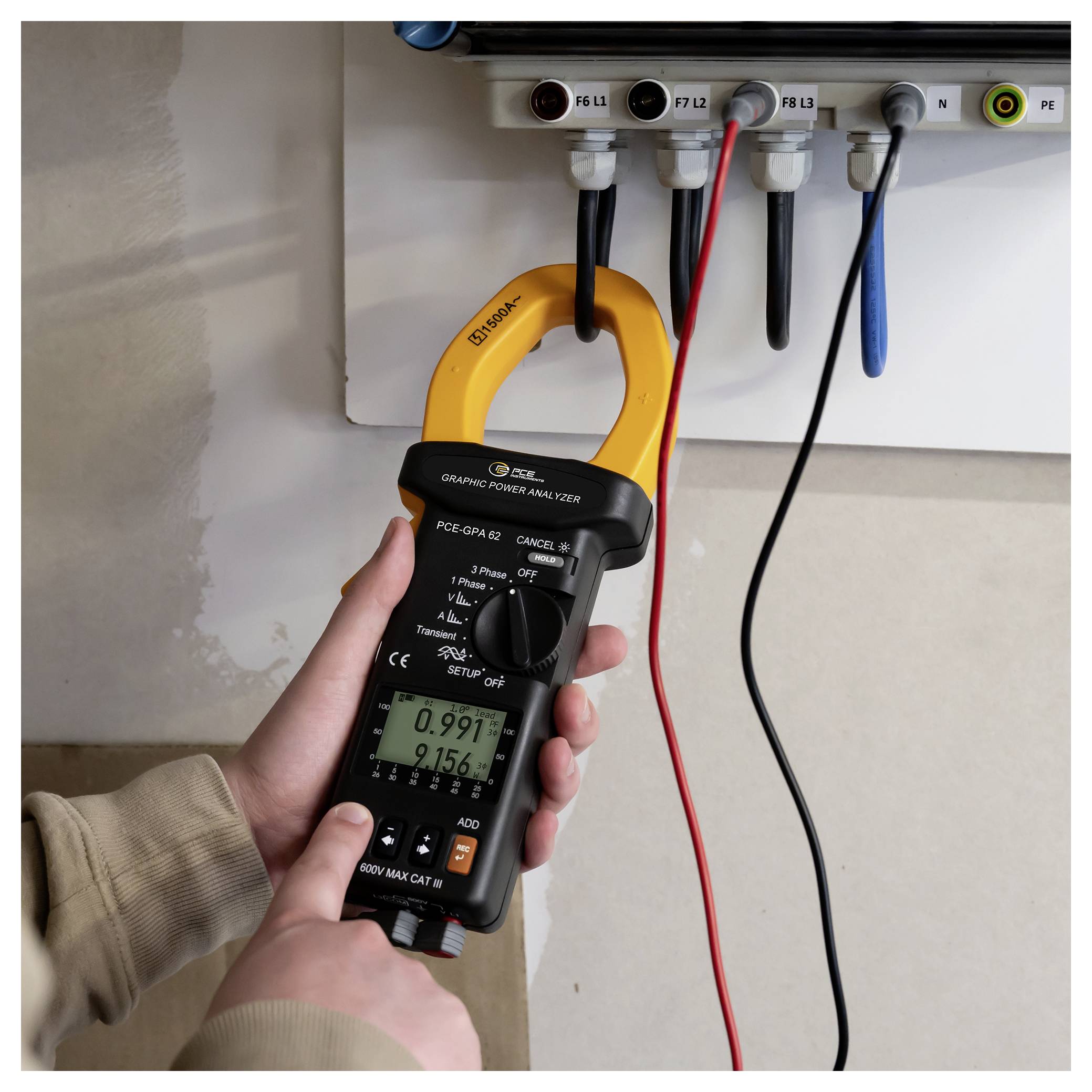

Roka drži stisnjalnik Power Analyzer, ki meri električni tok v plošči z barvnimi žicami in označenimi sponkami.

1/5

Podatkovni list izdelka (PDF)

Dostava čet.,5.11.

8 kos - zaloga Nemčija

Podobni izdelki

Število

kos - zaloga Nemčija

Skupaj (1099,00 € / Kos)

1099,00 €

z DDV

Samo 71,00 €

Na voljo samo 8 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

PCE Instruments PCE-GPA 62 trifazni analizator kakovosti električne energije 3 fazna s funkcijo zapisovalnika

Spremljanje v realnem času
Snemanje in merjenje napetosti/toka (resnično učinkovito)
meri faktor moči in fazni kot
Frekvenca, energija, aktivna moč, navidezna moč in jalova moč (1-fazna ali 3-fazna)
simetrična omrežja

Tehnične specifikacije

Merjenje napetosti 4,0 ... 600,0 V
Pravi RMS
Natančnost ±0,5 % FS meas. ±5 števk
Ločljivost 0,1 V
napetostni skoki (> 10V) 50Hz - 60Hz
Natančnost ±5% ±50 števk
Merjenje toka 4,0 ... 1500,0 A pravi rms
Natančnost ±1 % FS meas. ±5 števk
Ločljivost 0,01A
trenutni skoki (> 20A) 50Hz - 60Hz
Natančnost ±5% ±50 števk
Aktivna moč P 10 W ... 9999 kW v 5 merilnih območjih
natančnostjo
±1 % od meas. +20 števk (> 20V in> 20A)
±2 % od meas. +40 dgts (< 20V in< 20A)
Ločljivost 0,1 W ... 1 kW odvisno od merilnega območja navidezna moč S 10 VA ... 9999 kVA v 5 merilnih območjih natančnosti
±1 % od meas. +20 števk (> 20V in> 20 A) ±2 % f.s. meas.
+40 dgts (< 20V in< 20A)
Ločljivost 0,1VA ... 1 kVA odvisno od merilnega območja reaktivna moč Q 10 VAr ... 9999 kVAr v 5 merilnih območjih natančnosti
±1 % od meas. +20 števk (> 20V in> 20 A) ±2 % f.s. meas.
+40 dgts (< 20V in< 20A)
Ločljivost 0,1 VAR ... 1 kVAr odvisno od merilnega območja
Faktor moči PF 0,000 ... 1.000
Natančnost ±0,04 (> 20V in> 20A), ±0,1 (> 20V in< 20A)
Ločljivost 0,001
Fazni kot -180° .... +180°
Natančnost ±1°
Resolucija 0,1
fazni kot 0° .... +360°
Natančnost ±1°
Resolucija 0,1
Merjenje frekvence (U> 50V) 46 ... 65 Hz
Natančnost ±0,3Hz
Ločljivost 0,1Hz
Pravo delo 0 ... 999.999 kWh
Natančnost ±1 % FS meas.
Ločljivost +20 števk
očitno delo 0 ... 999.999 kVAh
Natančnost ±1 % FS meas.
Ločljivost +20 števk
Reaktivno delo 0 ... 999.999 kVarh
Natančnost ±1 % FS meas.
Ločljivost +20 števk
Harmoniki napetosti (relativni) 1 - 20tH
Natančnost ±2 %.
Ločljivost 0,1 % 50 - 60 Hz> 80VAC 21 - 50th
Natančnost ±4 % FS meas. ±2 %
Ločljivost 0,1 %
Harmoniki napetosti (absolutni) 1 - 20tH
Natančnost ±2% ±0,5V
Ločljivost 0,1 V 50 - 60 Hz> 80VAC 21 - 50th
Natančnost ±4 % FS meas. ±0,5 V
Ločljivost 0,1 V
Tokovni harmoniki (relativni) 1 - 20tH
Natančnost ±2 %.
Ločljivost 0,1 % 50 - 60 Hz> 20A 21 - 50
Natančnost ±4 % FS meas. ±2 %
Ločljivost 0,1 %
Tokovni harmoniki (absolutni) 1 - 20tH
Natančnost ±2 % FS meas. ±0,4A
Ločljivost 0,1 A 50 - 60 Hz> 20A 21 - 50
Natančnost ±4 % FS meas. ±0,4A
Ločljivost 0,1 A
Skupno harmonično popačenje (THD-F) 0,0–20 %
Natančnost 2%
Ločljivost 0,1 % 50 - 60 Hz> 80V in> 20A 20,1 - 100%
Natančnost ±6 % FS meas. ±1 %
Ločljivost 0,1 % 50 - 60 Hz> 80V in> 20A 100,1 - 999,9 %
Natančnost ±10 % FS meas. ±1 %
Ločljivost 0,1 %
Odprtina tokovne klešče največ 55 mm
Samodejna izbira območja Prikaz prekoračitve "OL" = Preobremenitev
Shranjevanje podatkov 50.000 zapisov
Vmesnik USB
Programska oprema primerna za Windows2000, ME, XP ...
Zaslon Grafični zaslon, 128 x 64 LCD z osvetlitvijo
Napajanje 2x 1,5 V tip AA Poraba energije približno 10 mA
Dimenzije 271 x 112 x 46 mm
Teža: 650 g
vključno z baterijami
Okoljski pogoji največ 85 %
relativna vlažnost / -10 °C... do +50 ℃
Stopnja zaščite / standardizacija CAT III 600 V / EN 61010-2-032

Vrsta izdelka: trifazni analizator kakovosti električne energije

Merilna kategorija: CAT III 600 V

Prepoznavanje faz: da

: delovni standardi (lastni)

Mere: (D x Š x V) 271 x 112 x 46 mm

Teža: 650 g

Vrsta meritve: 3 fazna

Značilnosti: s funkcijo zapisovalnika

Širina: 112 mm

Višina: 46 mm

Dolžina: 271 mm

Vmesnik: USB

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2452449 PCE Instruments PCE-GPA 62 trifazni analizator kakovosti električne energije 3 fazna s funkcijo zapisovalnika

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2452449 PCE Instruments PCE-GPA 62 trifazni analizator kakovosti električne energije 3 fazna s funkcijo zapisovalnika

Opis

Merilnik moči se uporablja za eno- ali trifazno merjenje aktivne, jalove in navidezne moči, faktorja moči, faznega kota, energije, napetosti in toka ter njihovih vrhov in harmonikov do 50. Harmonike. Integriran grafični zaslon zagotavlja optimalno vizualno razjasnitev vrednosti na merilniku moči. - Merjenje napetosti: 4,0 ... 600,0 V Prava efektivna vrednost - meritev toka: 4,0 ... 1500,0 A Prava efektivna vrednost - merjenje frekvence (U & gt; 50V): 46 ... 65 Hz - odprtina tokovne sponke: največ 55 mm - vklj. ISO kalibracijski certifikat Kalibracijski certifikati so izdani posebej za stranko in so izključeni iz pravice do vračila.

Besedilo je strojno prevedeno.
