Name: PCE Instruments PCE-ITE 50 merilnik izolacij
Brand: PCE Instruments
SKU: 2452485
Availability: BackOrder

Prenosni multifunkcijski tester za namestitve s prikazom 227,8 in 50, rdečim gumbom TEST, številčnikom in priloženimi preskusnimi vodniki.

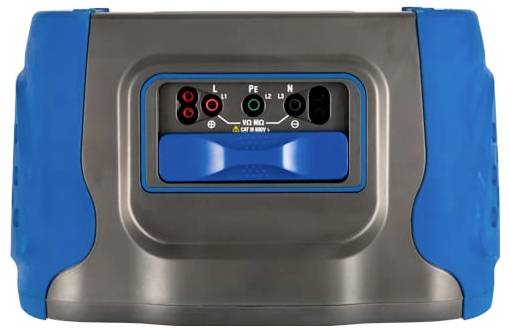

Modra in siva sprednja plošča električnega aparata s tremi označenimi priključki za električno energijo: L, PE in N, ter osrednjim ročajem ali režo.

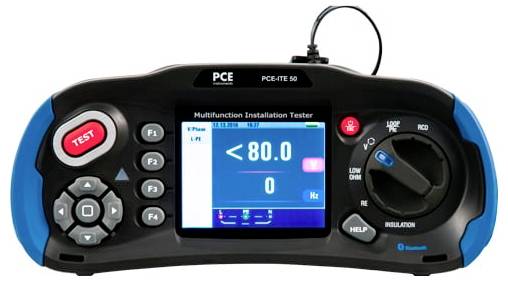

PCE Instruments PCE-ITE 50 merilnik izolacij-2

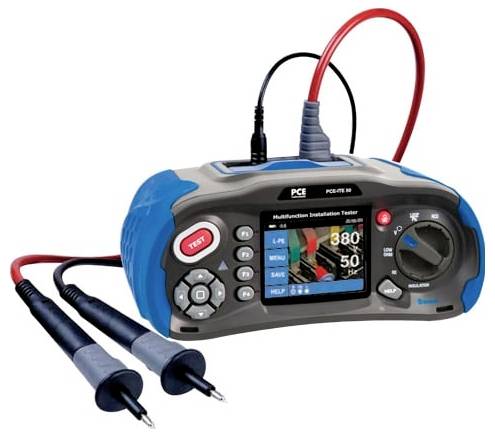

Prenosni tester izolacije z dvema sondama, digitalnim zaslonom, gumbom za testiranje in vrtljivim izbirnim gumbom na modri in sivi ročni napravi.

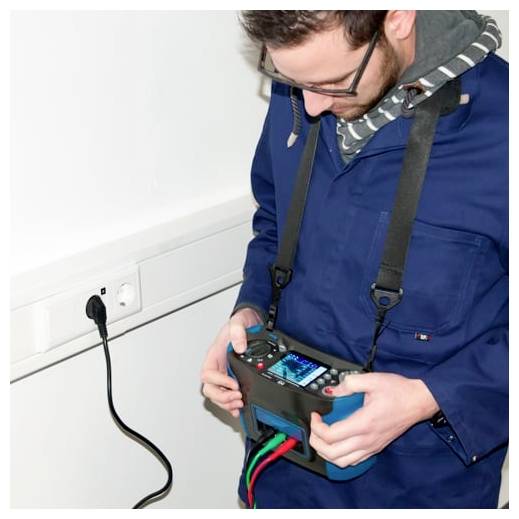

Tehnik pregleduje električno napravo medtem ko drži tester za kable blizu stenske vtičnice z vključenim kablom.

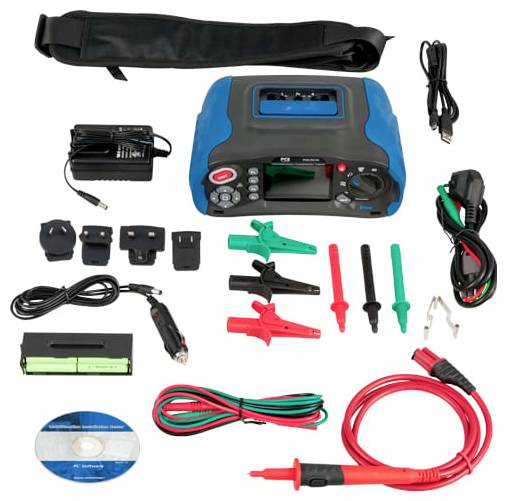

Komplet za testiranje elektronike z modro ročno napravo, adapterjem za napajanje, kabli, sponkami, sondami, torbo za prevoz in CD-jem razporejeni na belem ozadju.

1/6

Podatkovni list izdelka (PDF)

Dostava pet.,23.10.

13 kos - zaloga Nemčija

Podobni izdelki

Število

kos - zaloga Nemčija

Skupaj (1319,00 € / Kos)

1319,00 €

z DDV

Samo 71,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

PCE Instruments PCE-ITE 50 merilnik izolacij

3,5 ´ barvni TFT LCD zaslon
Upor zanke LN, L-PE in N-PE
nastavljiv testni tok FI
SD kartica in bluetooth
Dvojni zaslon
Dober/slab FI test
Merjenje nizkih ohmov
do 1000 V priključne napetosti

Tehnične specifikacije

test izolacije
Priključna napetost 125 V (0 ... 10%)
Merilno območje Ločljivost Natančnost
0,125 ... 4MΩ 0,001MΩ ± (2 % + 10 števk)
Merilno območje testni tok tok kratkega stika
1mA pri obremenitvi 125kΩ< = 1mA
Merilno območje Ločljivost Natančnost
4.001 ... 40 MΩ 0,01 MΩ ± (2 % + 10 števk) 40,01 ... 400 MΩ 0,1 MΩ ± (4 % + 5 števk) 400,1 ... 1000 MΩ 1 MΩ ± (5 % + 5 števk)
Priključna napetost 250 V (0 ... 10%)
Merilno območje Ločljivost Natančnost
0,125 ... 4MΩ 0,001MΩ ± (2 % + 10 števk)
Merilno območje testni tok tok kratkega stika
1mA pri obremenitvi 250kΩ< = 1mA
Merilno območje Ločljivost Natančnost
4.001 ... 40 MΩ 0,01 MΩ ± (2 % + 10 števk) 40,01 ... 400 MΩ 0,1 MΩ ± (3 % + 2 števki) 400,1 ... 1000 MΩ 1 MΩ ± (3 % + 2 števki)
Priključna napetost 500 V (0 ... 10%)
Merilno območje Ločljivost Natančnost
0,125 ... 4MΩ 0,125... 4MΩ 0,001MΩ
Merilno območje testni tok tok kratkega stika 1 mA pri obremenitvi 500 kΩ< = 1mA
Merilno območje Ločljivost Natančnost
4.001 ... 40 MΩ 0,01 MΩ ± (2 % + 10 števk) 40,01 ... 400 MΩ 0,1 MΩ ± (3 % + 2 števki) 400,1 ... 1000 MΩ 1 MΩ ± (4 % + 5 števk)
Priključna napetost 1000 V (0 ... 10%)
Merilno območje Ločljivost Natančnost
0,125 ... 4MΩ 0,001MΩ ± (3 % + 10 števk)
Merilno območje testni tok tok kratkega stika
1mA pri obremenitvi 1MΩ< = 1mA
Merilno območje Ločljivost Natančnost
4.001 ... 40 MΩ 0,01 MΩ ± (2 % + 10 števk) 40,01 ... 400 MΩ 0,1 MΩ ± (3 % + 2 števki) 400,1 ... 1000 MΩ 1 MΩ ± (4 % + 5 števk)
Merjenje nizkega ohma/nizkega upora
Merilno območje Ločljivost Natančnost
2,000Ω 0,001Ω ± (1,5% + 30 števk) 20,00Ω 0,01Ω ± (1,5% + 3 števke) 200,0Ω 0,1Ω ± (1,5% + 3 števke) 2000Ω 1Ω ± (1,5% + 5 števk)
največja napetost odprtega tokokroga 5,8 V
250 Vrms zaščita pred preobremenitvijo
tester prevodnosti
Ločljivost merilnega območja
2000Ω 0,01Ω
največja napetost odprtega tokokroga 5,8 V
250 Vrms zaščita pred preobremenitvijo
tok kratkega stika> = 200 mA
Upornost zanke L-PE (Hi-Amp): preskusni tok 4,0 A
Merilno območje Ločljivost Natančnost
0,23 ... 9,99Ω 0,01Ω ± (5 % + 6 števk) 10,0 ... 99,9Ω 0,1Ω ± (5 % + 6 števk) 100 ... 999 Ω 1 Ω ± (5 % + 6 števk) L-PE (brez sprožitve): Preskusni tok 15 mA Merilno območje Ločljivost Natančnost 0,23 ... 9,99Ω 0,01Ω ± (5 % + 6 števk) 10,0 ... 99,9Ω 0,1Ω ± (5 % + 6 števk) 100 ... 999 Ω 1 Ω ± (5 % + 6 števk) LN: Preskusni tok 4,0 A Merilno območje Ločljivost Natančnost 0,23 ... 9,99Ω 0,01Ω ± (4 % + 4 števke) 10,0 ... 99,9Ω 0,1Ω ± (4 % + 4 števke) 100 ... 999Ω 1Ω ± (4 % + 4 števke)
RCD test
RCD (vhod) 10mA, 30mA, 100mA, 300mA, 650mA, 1A
Faktorji x 1/2, x1, x2, x5
Natančnost časa potovanja ± (1% + 1ms)
Oblika signala preskusnega toka sinus (AC), impulz (DC)
Lastnosti sprožitve G in S
Čas sprožitve 0° ali 180°
Območje napetosti 194...260 V AC (50/60 Hz)
Natančnost merjenja toka ± (5 % + 2 števki)
merjenje napetosti
Merilno območje Ločljivost Natančnost
80...500 V AC/DC 1 V ± (2 % + 2 števki)
merjenje frekvence
Merilno območje Ločljivost Natančnost
45...65Hz 1Hz ±2Hz
merjenje tal
Merilno območje Ločljivost Natančnost
0,00...99,99Ω 0,01Ω ± (2% + 30 števk) 100,0...999,9Ω 0,1Ω ± (2% + 6 števk) 1000...2000Ω 1Ω ± (2% + 6 števk)
Splošne specifikacije
Napajanje 8 x 1,2...1,5 V AA
Čas delovanja baterij cca 15 ur
Kategorija merjenja CAT III 600 V
Zaščitni razred IP 65
Zaslon 3,5" TFT (320 x 240 slikovnih pik)
Delovno okolje 0...45 °C, 0...95 % rH, brez kondenzacije
Dimenzije 24,2 cm x 10,5 cm x 14,5 cm
Teža: 1,56 kg

Vrsta izdelka: merilnik izolacij

Merilna funkcija: izolacijska upornost

: delovni standardi (lastni)

Vmesniki: 1x paralelni
1x ST Duplex
1x USB

: IP65/67 (skladno z IEC 60529, EN 60529)
upravljalni element, zaščiten pred škropljenjem vode
IP65
IP65 (zaprto stanje)
IP65/IP67/IP69K
IP65 (elektronsko ohišje)
IP65 (skladno z DIN 40050)
IP65/IP68/IP69K
IP65/67 (skladno z IEC 60529, EN 60529)

Mere: (D x Š x V) 14.5 x 24.2 x 10.5 mm

Teža: 1.56 kg

Vrsta zaslona: digitalni (LCD)

Merilna kategorija: CAT III
CAT III 600 V

Širina: 24.2 mm

Višina: 10.5 mm

Dolžina: 14.5 mm

Napajanje: baterijsko napajanje
akumulator
omrežno
230 v/ac
USB

Pomnilnik: da

Preiskusni postopek: samodejno

Značilnosti: RCD/FI test
vklj. programska oprema

Natančnost: 2 %

VDE standard: 0100
0100-600

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2452485 PCE Instruments PCE-ITE 50 merilnik izolacij

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2452485 PCE Instruments PCE-ITE 50 merilnik izolacij

Opis

Robusten montažni tester / izolacijska upornost / ozemljitvena upor / impedanca zanke / merjenje napetosti / merjenje nizke upornosti / RCD test Je robusten namestitveni tester z velikim 3,5-palčnim TFT barvnim LCD zaslonom. Z inštalacijskim testerjem lahko zagotovite, da so fiksne inštalacije nameščene varno in pravilno. Zahvaljujoč dvojnemu zaslonu, intuitivnim simbolom in širokemu kotu gledanja lahko svoje meritve izvedete hitro in udobno z namestitvenim testerjem. Z merjenjem nizke upornosti inštalacijskega testerja lahko preverite neprekinjenost ozemljitvenih vodnikov, tirnic za izenačitev potencialov in zaščitnih vodnikov. Pri montažnem testerju je merilno območje za merjenje nizkega upora v območju 0 ... 2000 Ω z ločljivostjo 0,001 ... 1 Ω. Verjetno najpomembnejša meritev inštalacijskega testerja je merjenje izolacijske upornosti. Med meritvijo izolacije se električni vodi napajajo, da se omogoči pretok tokov okvar, ki povzročajo migracijo ali toploto. V večini primerov so ti preostali tokovi tako minimalni, da jih zaščitne naprave ne morejo zaznati, v najslabšem primeru pa lahko povzročijo požar. Inštalacijski tester lahko izvede meritve namestitve s testno napetostjo 125 V, 250 V, 500 V ali 1000 V. Preskusni tok je v vsakem primeru 1 mA. Merjenje ozemljitve inštalacijskega testerja poteka neodvisno od električnega omrežja. Da bi vse sisteme in vezja napajalnega sistema pripeljali do skupnega potenciala (referenčna ozemljitev ali referenčni potencial) ter za zaščito pred kratkimi stiki in prenapetostmi, mora biti upor ozemljitve čim nižji. Z merilnim območjem 0 ... 2000 Ω in ločljivostjo 0,01 ... 1 Ω ponuja inštalacijski tester vse zahteve za smiselno merjenje ozemljitvene upornosti.
