Name: Pepperl+Fuchs enosmerna fotocelica OBE12M-R101-S2EP1-IO-V31 322705 dnevno preklapljanje, nočno preklapljanje, stikalo (s
Brand: Pepperl+Fuchs
SKU: 2628885
Availability: BackOrder

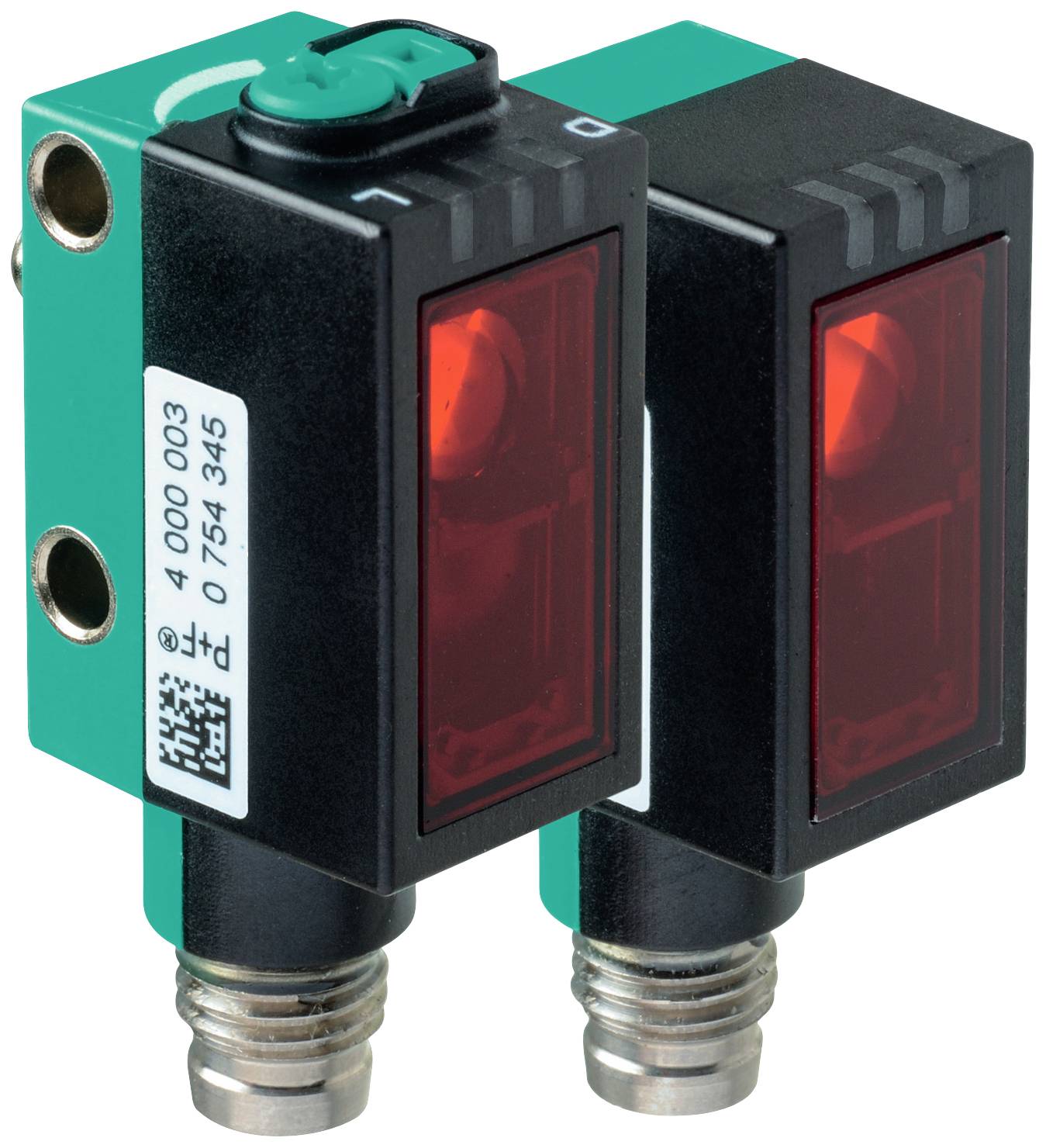

Dva kompaktna, pravokotna optoelektronska senzorja z zelenim ohišjem in rdečim svetlobnim oknom, primerna za industrijske aplikacije.

Slika je simbolična

Vrsta izdelka

enosmerna fotocelica

Funkcije

dnevno preklapljanje

nočno preklapljanje

stikalo (svetloba-vklop/tema-vklop)

Maks. obratovalna napetost

30 V/DC

Priključek

M8, 4 -polni

Vrsta

OBE12M-R101-S2EP1-IO-V31

Podatkovni list izdelka (PDF)

Dostava pet.,20.11.

Število

kos - zaloga Nemčija

Skupaj (149,99 € / Kos)

149,99 €

z DDV

Samo 11,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: enosmerna fotocelica

Vrsta: OBE12M-R101-S2EP1-IO-V31

Funkcije: dnevno preklapljanje
nočno preklapljanje
stikalo (svetloba-vklop/tema-vklop)

Min. obratovalna napetost: 10 V/DC

Maks. obratovalna napetost: 30 V/DC

Obratovalna napetost: 10 - 30 V/DC

Čas odziva: 0.5 ms

Izhod: npn, odpiralni
NPN, zapiralni
PNP, odpiralni
PNP, zapiralni

Preklopna frekvenca: 1000 Hz

Priključek: M8, 4 -polni

Material ohišja: polikarbonat

Vrsta oddajnika: rdeča LED

: 15 m

Min. temperatura: -40 °C

Maks. temperatura: 60 °C

Širina: 13.9 mm

Višina: 41.4 mm

Globina: 18.3 mm

Mere: (Š x V x G) 13.9 x 41.4 x 18.3 mm

Vsebina: 1 kos

Funkcija brezžičnega polnjenja: ne

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2628885 Pepperl+Fuchs enosmerna fotocelica OBE12M-R101-S2EP1-IO-V31 322705 dnevno preklapljanje, nočno preklapljanje, stikalo (s

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2628885 Pepperl+Fuchs enosmerna fotocelica OBE12M-R101-S2EP1-IO-V31 322705 dnevno preklapljanje, nočno preklapljanje, stikalo (s

Opis

Območje delovanja: 0 ... 12 m, oddajnik svetlobe: LED, vrsta luči: rdeča, izmenična luč, signalni izhod: 2 potisno-vlečna izhoda, odporen proti kratkemu stiku, zaščiten pred obratno polarnostjo, odporen proti prenapetosti, vrsta vmesnika: IO-Link (preko C/Q = pin 4), preklopni tip: preklopni tip senzorja je preklopljiv. Stanje dostave je: C/Q - Pin4: NPN NC kontakt / preklapljanje luči, PNP NO kontakt / temno preklapljanje, IO-Link /Q - Pin2: NPN NC kontakt / temno preklapljanje, PNP NC kontakt / temno preklapljanje, povezava: naprava konektor M8 x 1, 4-polni, delovna napetost: 10 ... 30 V DC, temperatura okolja: -40 ... 60 °C (-40 ... 140F)

Besedilo je strojno prevedeno.

Izvedba

posamezne komponente
Oddajnik: OBE12M-R101-S-IO-V31
Sprejemnik: OBE12M-R101-2EP1-IO-V31
Splošni podatki
Območje delovanja: 0 ... 12 m
Mejni doseg: 15 m
Oddajnik svetlobe: LED
Vrsta luči: rdeča, izmenična luč
Identifikacija rizične skupine LED: prosta skupina
Premer svetlobne točke: približno 65 mm na razdalji 1 m
Kot odpiranja: 3,7°
Meja tuje svetlobe: EN 60947-5-2: 30000 luksov
Funkcionalne varnostne značilnosti
MTTF tj : 462 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
Indikatorji/kontrole
Prikaz delovanja: LED zelena: | statično vklop - vklop | utripanje (4 Hz) - kratek stik | utripa s kratko prekinitvijo (1 Hz) - način IO-Link
Prikaz funkcij: LED rumena: | statična svetloba brez poti | statično izključeno - zaznan objekt | utripanje (4 Hz) - funkcionalna rezerva podgriz
Kontrole: Sprejemnik: preklop svetlo/temno
Kontrole: Sprejemnik: Nastavitev občutljivosti
Prikaz parametrov: Komunikacija IO-Link: LED zelena kratkotrajni izklop (1 Hz)
električni podatki
Delovna napetost: 10 ... 30 V/DC
Valovanje: največ 10 %.
Tok brez obremenitve: Oddajnik: ≤ 14 mA | Sprejemnik: ≤ 13 mA pri napajalni napetosti 24 V
Zaščitni razred: III
Vmesnik
Vrsta vmesnika: IO-Link (prek C/Q = Pin 4)
Hitrost prenosa: COM2 (38,4 kbps)
Različica IO-Link: 1.1
Minimalni čas cikla: 2,3 ms
Širina podatkov procesa: Pošiljatelj: | Izhod podatkov procesa: 2 bita | Sprejemnik: | Vnos podatkov procesa: 2 bita | Izhod podatkov procesa: 2 bita
Podpora za način SIO: da
ID naprave: Pošiljatelj: 0x110401 (1115137) | Sprejemnik: 0x11030A (1114890)
Združljiva vrsta glavnih vrat: A
Vhod
Testni vhod: izklop oddajnika pri +U B Izhod
Tip preklopa: Tip preklopa senzorja je mogoče preklopiti. Stanje dostave je: | C/Q - Pin4: NPN normalno zaprt/preklop luči, PNP normalno odprt/temno preklapljanje, IO-Link | /Q - Pin2: NPN normalno odprt / temno preklapljanje, PNP normalno zaprto / svetlobno preklapljanje
Signalni izhod: 2 potisna in vlečna izhoda, odporen na kratek stik, zaščiten pred obratno polarnostjo, odporen na prenapetost
Preklopna napetost: največ 30 V DC
Preklopni tok: največ 100 mA, uporovna obremenitev
Kategorija uporabe: DC-12 in DC-13
Padec napetosti: ≤ 1,5 V DC
Preklopna frekvenca: 1000 Hz
Odzivni čas: 0,5ms
Skladnost s standardi in smernicami
Skladnost s politiko
Direktiva EMC 2004/108/ES: EN 60947-5-2:2007+A1:2012
Skladnost s standardi
Standard za izdelek: EN 60947-5-2:2007+A1:2012 | IEC 60947-5-2:2007 + A1:2012
Standardi: UL 60947-5-2: 2014 | IEC 61131-9:2013 | EN62471:2008 | EN61131-9:2013
Odobritve in certifikati
Odobritev UL: E87056, na seznamu cULus, napajalnik "razreda 2", ocena tipa 1
Okoljske razmere
Temperatura okolja: -40 ... 60 °C (-40 ... 140°F) |
Temperatura skladiščenja: -40 ... 70 °C (-40 ... 158°F)
mehanski podatki
Širina ohišja: 13,9 mm
Višina ohišja: 41,4 mm
Globina ohišja: 18,3 mm
Stopnja zaščite: IP67 / IP69 / IP69K
Priključek: konektor naprave M8 x 1, 4-polni
Material
Ohišje: PC (polikarbonat)
Emisija svetlobe: PMMA
Masa: Oddajnik: približno 10 g Sprejemnik: približno 10 g
