Name: Pepperl+Fuchs VBA-4E4A-G20-ZEJ/M3L-P10 70130650 aktivna škatla za senzorje/aktuatorje večpolni razdelilnik 1 kos
Brand: Pepperl+Fuchs
SKU: 2630206
Availability: BackOrder

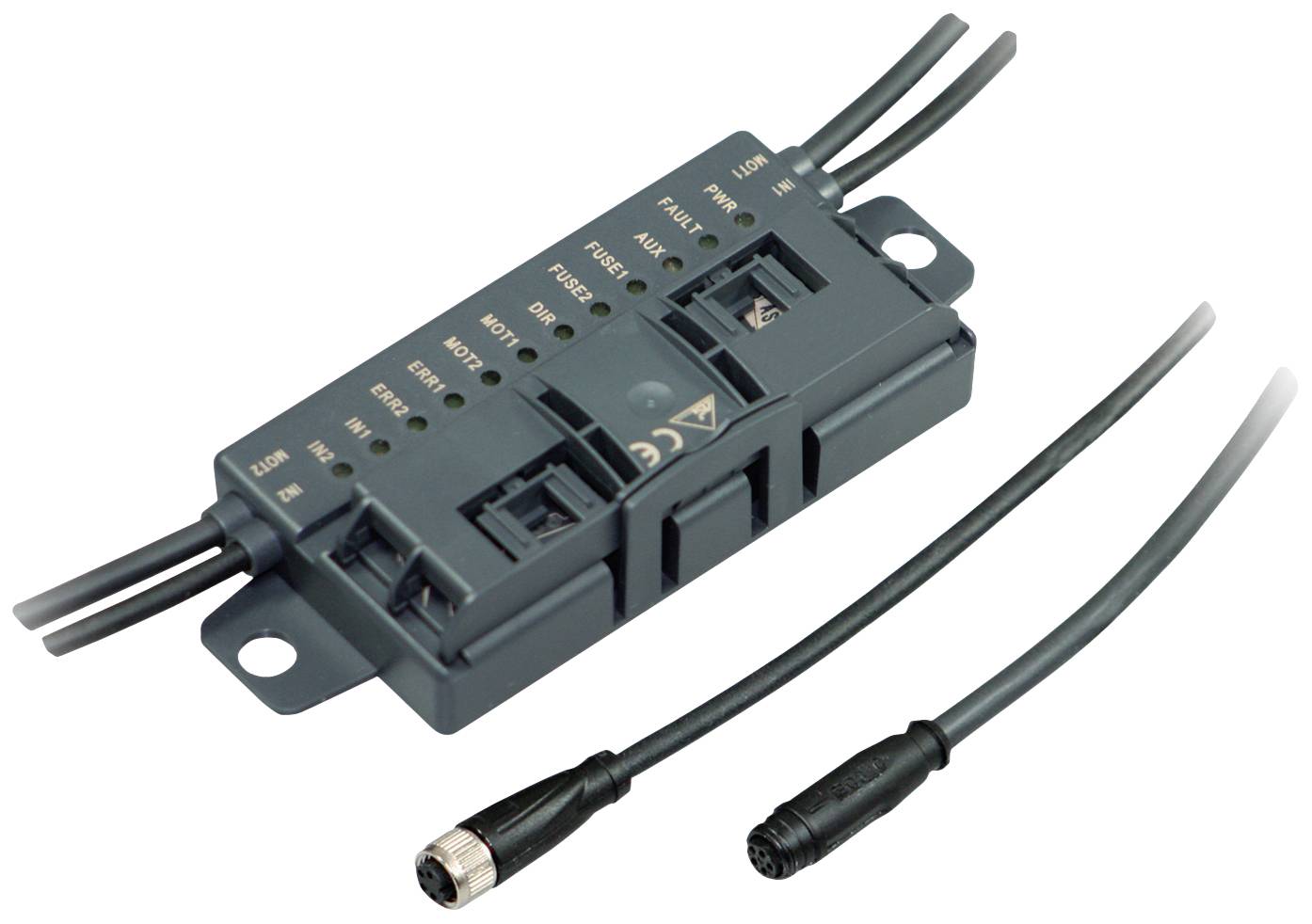

Elektronska krmilna enota z več priključnimi kabli in LED-indikatorji za različne funkcije, npr. 'Napajanje' in 'Napaka'.

Slika je simbolična

Vrsta izdelka

aktivna škatla za senzorje/aktuatorje

Vrsta

VBA-4E4A-G20-ZEJ/M3L-P10

Prikaz stanja

z LED diodo

Vrsta signala

PNP

Vrsta zaščite

IP54

Podatkovni list izdelka (PDF)

Dostava pet.,27.11.

Število

kos - zaloga Nemčija

Skupaj (315,00 € / Kos)

315,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: aktivna škatla za senzorje/aktuatorje

Vrsta: VBA-4E4A-G20-ZEJ/M3L-P10

Prikaz stanja: z LED diodo

Vrsta signala: PNP

: IP54

Maks. temperatura: 70 °C

Min. temperatura: -25 °C

Teža: 310 g

Proizv. št. delov: 70130650

Vsebina: 1 kos

Značilnosti: s tokovnim omejevalnikom

Tokovna obremenljivost (skupaj): 170 mA

Funkcija brezžičnega polnjenja: ne

UKCA: ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2630206 Pepperl+Fuchs VBA-4E4A-G20-ZEJ/M3L-P10 70130650 aktivna škatla za senzorje/aktuatorje večpolni razdelilnik 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2630206 Pepperl+Fuchs VBA-4E4A-G20-ZEJ/M3L-P10 70130650 aktivna škatla za senzorje/aktuatorje večpolni razdelilnik 1 kos

Opis

G20 krmilni modul motorja za Itoh Denki PM500XE in PM500XP; Specifikacija vmesnika AS: V3.0; Stopnja zaščite: IP54 po EN 60529; Stopnja zaščite: EN 60529:2000; Pritrditev: 2 pritrdilna trakova z izvrtino Ø 8 mm

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Vrsta udeleženca: A/B udeleženec
Specifikacija AS-vmesnika: V3.0
Zahtevana specifikacija prehoda: ≥ V3.0
Profil: S-7.A.7
IO koda: 7
ID koda: A
ID1 koda: 7
Koda ID2: 7
Številka datoteke UL: E223772 "Samo za uporabo v aplikacijah NFPA 79"
MTBF: 98 a
Združljivi motorji za kolute: Itoh Denki PM*XP, Itoh Denki PM*XE
Indikatorji/kontrole
LED FAULT: prikaz napake; LED rdeča | rdeča: komunikacijska napaka ali naslov je 0 | Utripajoča rdeča: preobremenitev napajanja senzorja ali preobremenitev signala hitrosti ali zunanja pomožna napetost U pomožni manjka
LED PWR: napetost vmesnika AS; LED zelena | zelena: napetost OK | Utripajoča zelena: naslov 0 ali preobremenitev napajanja senzorja ali preobremenitev signala hitrosti ali zunanja pomožna napetost U pomožni manjka
LED AUX: zunanja pomožna napetost U pomožni ; Dvojna LED zelena/rdeča | zelena: napetost OK | rdeča: napetost obrnjena
LED IN: preklopno stanje (vhod); 2 rumeni LED
LED VAROVALKA: napajanje motorja; 2 LED zeleni
LED DIR: smer vrtenja motorja; LED rumena
LED MOT: motor aktiven; 2 rumeni LED
električni podatki
Pomožna napetost (izhod): 18 ... 30 VDC PELV
Nazivna delovna napetost: 26,5 ... 31,6 V iz AS-vmesnika
Nazivni obratovalni tok: ≤ 25 mA (brez senzorjev) / največ 170 mA
Vhod
Število/tip: 2 vhoda za 3-žilne senzorje (PNP), DC
Napajanje: iz AS-vmesnika
Tokovna nosilnost: 100 mA, odporen proti preobremenitvi in kratkemu stiku
Vhodni tok: ≤ 6 mA (notranje omejitev)
Preklopna točka: po DIN EN 61131-2 | 0 (nedušeno) ≤ 0,5 mA | 1 (dušeno) ≥ 2,0 mA
zakasnitev signala:< 1 ms (vhod/AS vmesnik)
Vhodni filter: 2 ms
Izhod:
Število/tip: 2 izhoda za enosmerne valjčne motorje (MOT1, MOT2)
Napajanje: iz zunanje pomožne napetosti U pomožni
Tok: 3,5 A trajni tok, 5 A (< 2 s), največ 7,5 A (< 0,3 s) na motor
Zaščita pred preobremenitvijo: varovalka, I 2 t = 53,7A 2 s
Signal hitrosti: 0 ... 10Vdc | Krmiljenje preko parametra P1:0
Signal smeri vrtenja: digitalni izhod PNP | nizka: visoka impedanca | visoka; ≥ (U pomožni - 2,5 V) v prostem teku
Signal za zagon motorja: digitalni izhod PNP | nizka: visoka impedanca | visoka; ≥ (U pomožni - 2,5 V) v prostem teku
Skladnost s politiko
Elektromagnetna združljivost
Direktiva 2014/30/EU: EN 62026-2:2013
Skladnost s standardi
Stopnja zaščite: EN 60529:2000
Standard fieldbus: EN 62026-2:2013
Vhod: EN 61131-2:2007
Emisija: EN 61000-6-4:2007
AS vmesnik: EN 62026-2:2013
Odpornost: EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013
Okoljske razmere
Temperatura okolja: -25 ... 70 °C (-13 ... 158°F)
Temperatura skladiščenja: -25 ... 85 °C (-13 ... 185F)
Relativna vlažnost: 85 % brez kondenzacije
Klimatski pogoji: samo za uporabo v zaprtih prostorih
Nadmorska višina delovanja: ≤ 2000 m nadmorske višine
Odpornost na udarce in udarce: 30 g, 11 ms v 6 prostorskih smereh 3 udarci
Odpornost na vibracije: 0,35 mm / 2g 10... 1000 Hz
Stopnja onesnaženosti: 2
mehanski podatki
Stopnja zaščite: IP54 po EN 60529
Povezava: AS vmesnik, AUX: tehnika penetracije | Ploščati kabel rumen/ploščat črn | Vhodi/izhodi: Okrogli konektor M8 v skladu z EN 61076-2-104 | Vhodi: LF004-GS1-A (4-polni, kontakti vtičnice, vijačno zaklepanje, A-kodirano) | Parni konektor: LM004-Gx1-A ali podoben | Izhodi: LF005-GS1-B (5-polni, kontakti vtičnice, vijačno zaklepanje, kodirano B) | Parni priključek: LM005-Gx1-B ali podoben
Masa: 310g
Pritrditev: 2 pritrdilna trakova z izvrtino Ø 8 mm
Dolžina kabla 1 m
Opomba: Ploščato vodilo kabla je zasnovano za 100 ciklov aktiviranja

Opis

Izvedba

Splošni podatki
Vrsta udeleženca: A/B udeleženec
Specifikacija AS-vmesnika: V3.0
Zahtevana specifikacija prehoda: ≥ V3.0
Profil: S-7.A.7
IO koda: 7
ID koda: A
ID1 koda: 7
Koda ID2: 7
Številka datoteke UL: E223772 "Samo za uporabo v aplikacijah NFPA 79"
MTBF: 98 a
Združljivi motorji za kolute: Itoh Denki PM*XP, Itoh Denki PM*XE
Indikatorji/kontrole
LED FAULT: prikaz napake; LED rdeča | rdeča: komunikacijska napaka ali naslov je 0 | Utripajoča rdeča: preobremenitev napajanja senzorja ali preobremenitev signala hitrosti ali zunanja pomožna napetost U pomožni manjka
LED PWR: napetost vmesnika AS; LED zelena | zelena: napetost OK | Utripajoča zelena: naslov 0 ali preobremenitev napajanja senzorja ali preobremenitev signala hitrosti ali zunanja pomožna napetost U pomožni manjka
LED AUX: zunanja pomožna napetost U pomožni ; Dvojna LED zelena/rdeča | zelena: napetost OK | rdeča: napetost obrnjena
LED IN: preklopno stanje (vhod); 2 rumeni LED
LED VAROVALKA: napajanje motorja; 2 LED zeleni
LED DIR: smer vrtenja motorja; LED rumena
LED MOT: motor aktiven; 2 rumeni LED
električni podatki
Pomožna napetost (izhod): 18 ... 30 VDC PELV
Nazivna delovna napetost: 26,5 ... 31,6 V iz AS-vmesnika
Nazivni obratovalni tok: ≤ 25 mA (brez senzorjev) / največ 170 mA
Vhod
Število/tip: 2 vhoda za 3-žilne senzorje (PNP), DC
Napajanje: iz AS-vmesnika
Tokovna nosilnost: 100 mA, odporen proti preobremenitvi in kratkemu stiku
Vhodni tok: ≤ 6 mA (notranje omejitev)
Preklopna točka: po DIN EN 61131-2 | 0 (nedušeno) ≤ 0,5 mA | 1 (dušeno) ≥ 2,0 mA
zakasnitev signala:< 1 ms (vhod/AS vmesnik)
Vhodni filter: 2 ms
Izhod:
Število/tip: 2 izhoda za enosmerne valjčne motorje (MOT1, MOT2)
Napajanje: iz zunanje pomožne napetosti U pomožni
Tok: 3,5 A trajni tok, 5 A (< 2 s), največ 7,5 A (< 0,3 s) na motor
Zaščita pred preobremenitvijo: varovalka, I 2 t = 53,7A 2 s
Signal hitrosti: 0 ... 10Vdc | Krmiljenje preko parametra P1:0
Signal smeri vrtenja: digitalni izhod PNP | nizka: visoka impedanca | visoka; ≥ (U pomožni - 2,5 V) v prostem teku
Signal za zagon motorja: digitalni izhod PNP | nizka: visoka impedanca | visoka; ≥ (U pomožni - 2,5 V) v prostem teku
Skladnost s politiko
Elektromagnetna združljivost
Direktiva 2014/30/EU: EN 62026-2:2013
Skladnost s standardi
Stopnja zaščite: EN 60529:2000
Standard fieldbus: EN 62026-2:2013
Vhod: EN 61131-2:2007
Emisija: EN 61000-6-4:2007
AS vmesnik: EN 62026-2:2013
Odpornost: EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013
Okoljske razmere
Temperatura okolja: -25 ... 70 °C (-13 ... 158°F)
Temperatura skladiščenja: -25 ... 85 °C (-13 ... 185F)
Relativna vlažnost: 85 % brez kondenzacije
Klimatski pogoji: samo za uporabo v zaprtih prostorih
Nadmorska višina delovanja: ≤ 2000 m nadmorske višine
Odpornost na udarce in udarce: 30 g, 11 ms v 6 prostorskih smereh 3 udarci
Odpornost na vibracije: 0,35 mm / 2g 10... 1000 Hz
Stopnja onesnaženosti: 2
mehanski podatki
Stopnja zaščite: IP54 po EN 60529
Povezava: AS vmesnik, AUX: tehnika penetracije | Ploščati kabel rumen/ploščat črn | Vhodi/izhodi: Okrogli konektor M8 v skladu z EN 61076-2-104 | Vhodi: LF004-GS1-A (4-polni, kontakti vtičnice, vijačno zaklepanje, A-kodirano) | Parni konektor: LM004-Gx1-A ali podoben | Izhodi: LF005-GS1-B (5-polni, kontakti vtičnice, vijačno zaklepanje, kodirano B) | Parni priključek: LM005-Gx1-B ali podoben
Masa: 310g
Pritrditev: 2 pritrdilna trakova z izvrtino Ø 8 mm
Dolžina kabla 1 m
Opomba: Ploščato vodilo kabla je zasnovano za 100 ciklov aktiviranja
