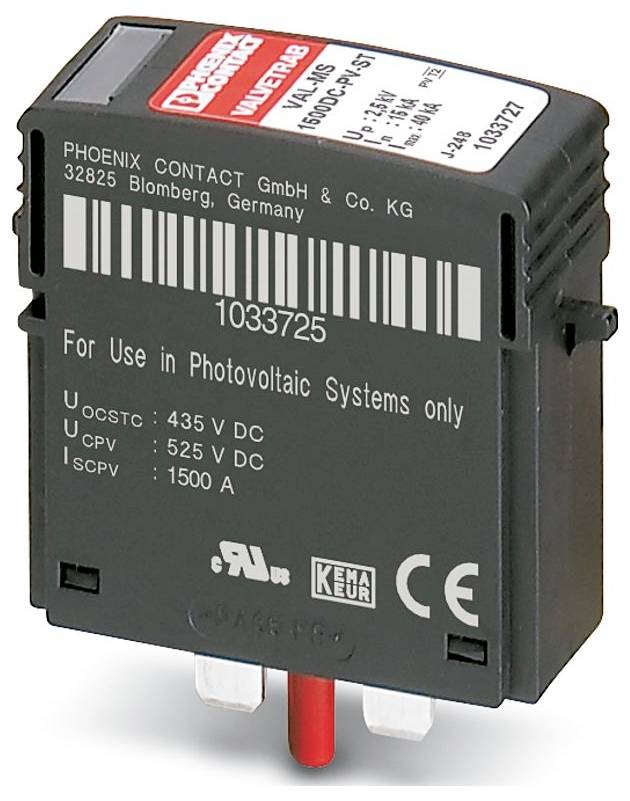

Slika je simbolična
Phoenix Contact 1033727 VAL-MS 1500DC-PV-ST prenapetostna zaščita-vtič Prenapetostna zaščita za: fotovoltaični sistem 40
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Skupaj (68,33 € / Kos)
204,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: VALVETRAB MS
- IEC preskusni razred: PV II; PV T2
- Oblika: Vtič
- Sporočilo o napaki prenapetostne zaščite: vizualno
- Vrsta povezave: vtična
- širina 17,5 mm
- Višina 52,4 mm
- Globina: 55,3 mm
- Enota delitve: 1 TE
- Barva: črna (RAL 9005)
- Razred vnetljivosti po UL 94: V-0
- Material ohišja: PA 6.6-FR; PBT-FR
- Smer delovanja: (L+)-PE & (L-)-PE & (L+)-(L-)
- Nazivni tok praznjenja In (8/20) µs: 20 kA (4x (5x In | 120 s) | 30 min))
- Odzivni čas tA: ≤ 25 ns
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -40 °C ... do 85 ℃
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Nadmorska višina: ≤ 3000 m (nadmorska višina)
- Standardi/predpisi: IEC 61643-31
- Opomba: 2018
- Vrsta montaže: na osnovni element
- Tip EN: T2
- Napajalni sistem IEC: DC
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: III
- Stopnja onesnaženosti: 2
- CTI vrednost materiala: 600
- Izolacijski material: PA 6.6-FR; PBT-FR
- Skupina materialov: I
- Zaščitne poti: (DC+) - (DC-); (DC+) - G; (DC-) - G
- Poraba energije računalnika v stanju pripravljenosti: ≤ 250 mVA
- Največji izpustni tok Imax (8/20) µs: 40 kA
- Stopnja zaščite Up: ≤ 2,5 kV
- Preostala napetost Ures: ≤ 1,9 kV (pri 3 kA); ≤ 2,1 kV (pri 5 kA); ≤ 2,2 kV (pri 10 kA); ≤ 2,5 kV (pri 15 kA); ≤ 2,7 kV (pri 20 kA); ≤ 2,9 kV (pri 30 kA); ≤ 3 kV (pri 40 kA)
- Dovoljena vlažnost (delovanje): 5% ... 95 %
- Udar (delovni): 30 g (polsinus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibracije (med delovanjem): 5 g (5–500 Hz / 2,5 h / XYZ)
- Specifikacije UL: Specifikacije UL
- Sistem za distribucijo energije: DC PV
- Tip SPD-ja: 1CA
- Nazivna napetost: 1500 V enosmernega toka
- Splošno: Splošno
- Dodatni tehnični podatki: Dodatni tehnični podatki
- Kratkostični odpor (SCCR): 50 kA
- Nazivni impulzni tok razelektritve In: 10 kA
- Največja trajna napetost MCOV: 1500 V DC
- Nazivna napetostna zaščita VPR: 4 kV
- Mesto namestitve: Notranjost
- Mesto namestitve ločevalne naprave: Notranje
- Dostopnost: Dostopno
- Obnašanje ob odpovedi SPD: OCFM (Obnašanje ob odpovedi povezave)
- Zaščitno vezje na strani enosmernega toka: Zaščitno vezje na strani enosmernega toka
- Največja trajna napetost UCPV: 750 V DC
- Kratkostični odpor ISCPV: 2000 A
- Napetost odprtega tokokroga UOCSTC: ≤ 625 V DC
- Trajni obratovalni tok ICPV:< 350 µA
- Razdalja do delov pod napetostjo in ozemljenih delov: 8 mm
- Vrsta izdelka
prenapetostna zaščita-vtič
- Prenapetostna zaščita za
fotovoltaični sistem
- Odvodni tok
40 kA
- Nazivna napetost
1500 V/DC
- Izvedba
Vtič
IP20
- Proizv. št. delov
1033727
- Vrsta
2
- Mere
(Š x V x G) 17.5 x 52.4 x 55.3 mm
- Širina
17.5 mm
- Višina
52.4 mm
- Globina
55.3 mm
- Vsebina
3 kos
- Vrsta embalaže
Package
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3562098 Phoenix Contact 1033727 VAL-MS 1500DC-PV-ST prenapetostna zaščita-vtič Prenapetostna zaščita za: fotovoltaični sistem 40
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3562098 Phoenix Contact 1033727 VAL-MS 1500DC-PV-ST prenapetostna zaščita-vtič Prenapetostna zaščita za: fotovoltaični sistem 40
Opis
Nadomestni konektorji v pakiranjih po 3 za kombinacije prenapetostnih odvodnikov PV družine izdelkov VAL-MS 1500DC-PV-...
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
