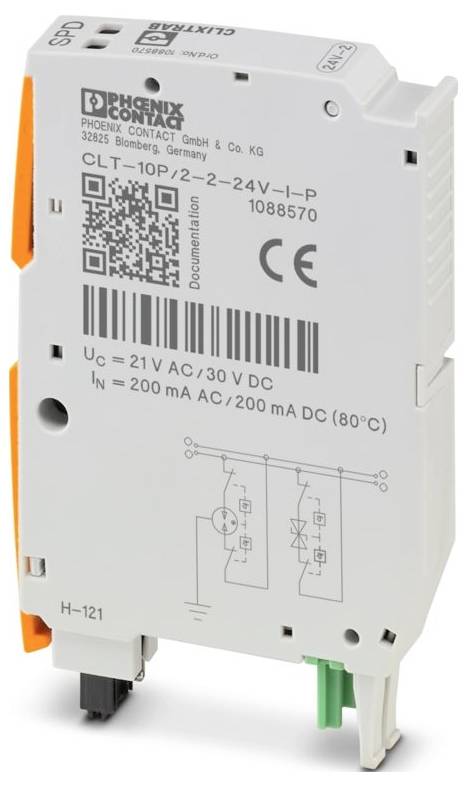

Phoenix Contact 1088570 CLT-10P/2-2-24V-I-P prenapetostna zaščita-vtič 10 kA 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (134,99 € / Kos)
134,99 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: CLIXTRAB
- IEC preskusni razred: C1; C2; C3; D1
- Oblika: Vtič
- Sporočilo o napaki prenapetostne zaščite: vizualno
- Nazivna napetost UN: 24 V enosmerne napetosti
- Vrsta povezave: vtična
- širina 10,3 mm
- Višina 53,25 mm
- Globina: 81,9 mm
- Barva: svetlo siva (RAL 7035)
- Razred vnetljivosti po UL 94: V-0
- Material ohišja: PA 6.6+GV 20%
- Mehanski podatki: Mehanski podatki
- Odprta stranska stena: Ne
- Smer delovanja: Vodnik-vodnik in Vodnik-ozemljitev
- Največja trajna napetost UC: 30 V DC; 21 V AC
- Nazivni tok: 200 mA (80 °C)
- Obratovalni tok IC pri UC: ≤ 5 µA
- Tok zaščitnega vodnika IPE: ≤ 1 µA
- Skupni tok praznjenja ITotal (8/20) µs: 10 kA
- Stopnja zaščite Up (vodnik-vodnik): ≤ 60 V (C1 - 700 V / 350 A); ≤ 95 V (C3 - 100 A)
- Stopnja zaščite Up (vodnik-zemlja): ≤ 900 V (C1 - 2 kV / 1 kA); ≤ 900 V (C2 - 10 kV / 5 kA); ≤ 1050 V (C3 - 100 A)
- Kapacitivnost (med žico): tipično 45 pF
- Največja zahtevana varovalka: 200 mA (T)
- Zmogljivost prenapetostnega toka (vodnik-zemlja): C1 - 2 kV / 1 kA; C2 - 10 kV / 5 kA; C3 - 100 A; D1 - 1,25 kA
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -40 °C ... maks. 80 ℃
- Temperatura okolice (skladiščenje/transport): -40 °C ... maks. 80 ℃
- Nadmorska višina: ≤ 2000 m (amsl)
- Standardi/predpisi: EN 61643-21
- Opomba: 2001 + A1:2009 + A2:2013
- Vrsta montaže: na osnovni element
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: III
- Stopnja onesnaženosti: 3
- Izolacijski material: PA 6.6+GV 20%
- Dovoljena vlažnost (delovanje): 5% ... 95 %
- Udar (delovni): 5 g (polsinus / 11 ms / 3x ±X, ±Y, ±Z); 10 g (polsinus / 8 ms / 3x ±X, ±Y, ±Z); 5 g (polsinus / 30 ms / 3x ±X, ±Y, ±Z)
- Vibracije (delovanje): 0,58 g (5 ... 150 Hz / 5 ur / X, Y, Z); 1 g (5 ... 2000 Hz / 5 ur / X, Y, Z)
- Odzivni čas tA (žica-ozemljitev): ≤ 100 ns
- Vstavljena izguba aE, asimetrična: tipično 0,3 dB (≤ 14,5 MHz / 150 Ω)
- Čas ponastavitve impulza (žica-ozemljitev): ≤ 200 ms
- Odzivni čas tA (med žico): ≤ 1 ns
- Vstavljena izguba aE, sim.: tipično 0,3 dB (≤ 8,5 MHz/150 Ω)
- Mejna frekvenca fg (3 dB), simetrična v sistemu 150 Ω: tipično 60 MHz
- Odpornost na prenapetostni tok (med žico): C1 - 700 V / 350 A; C3 - 100 A
- Mejna frekvenca fg (3 dB), asimetrična (signalna ozemljitev) v sistemu 150 Ω: tipično 60 MHz
- Kapacitivnost (žica-signalna ozemljitev): tipično 30 pF
- Vrsta izdelka
prenapetostna zaščita-vtič
- Odvodni tok
10 kA
- Nazivna napetost
24 V/DC
- Izvedba
Vtič
IP20
- Proizv. št. delov
1088570
- Mere
(Š x V x G) 10.3 x 53.25 x 81.9 mm
- Širina
10.3 mm
- Višina
53.25 mm
- Globina
81.9 mm
- Vsebina
1 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3563573 Phoenix Contact 1088570 CLT-10P/2-2-24V-I-P prenapetostna zaščita-vtič 10 kA 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3563573 Phoenix Contact 1088570 CLT-10P/2-2-24V-I-P prenapetostna zaščita-vtič 10 kA 1 kos
Opis
Vtič za prenapetostno zaščito, ki ga je mogoče neposredno priključiti na 2 priključni vrstici, z integriranim indikatorjem stanja na modulu za 2-žilni signalni tokokrog brez ozemljitvenega potenciala. Nazivna napetost: 24 V enosmernega toka
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
