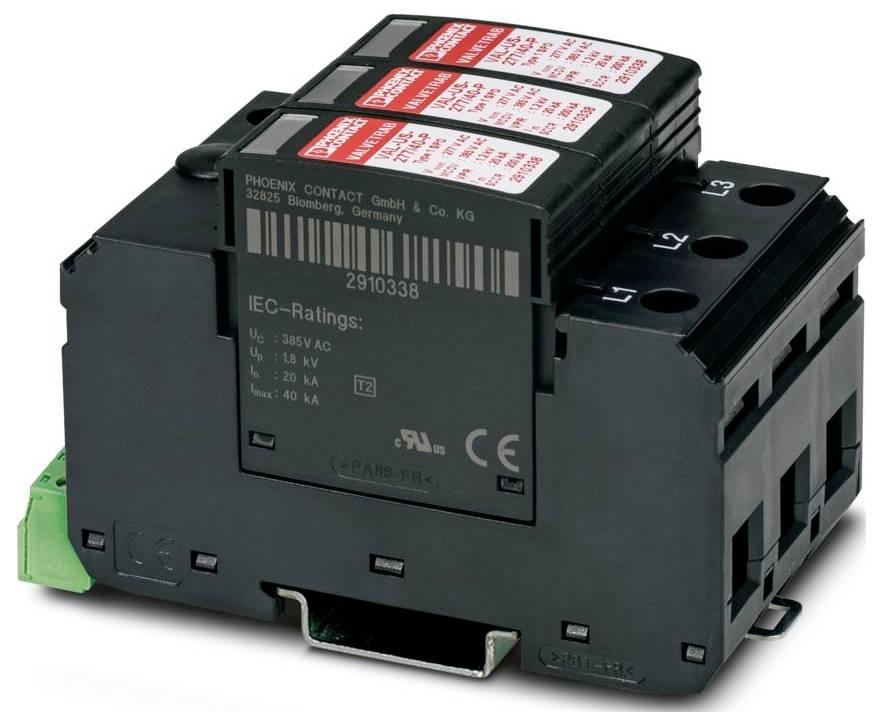

Slika je simbolična
Phoenix Contact 1199369 VAL-US-277/40/3+0-FM prenapetostna zaščitna naprava 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Skupaj (194,99 € / Kos)
194,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: VALVETRAB ZDA
- IEC preskusni razred: II; T2
- Zasnova: Dvodelni vtični modul montažne tirnice
- Število polov: 3
- Sporočilo o napaki prenapetostne zaščite: vizualno, daljinski signalni kontakt
- Nazivna napetost UN: 277/480 V AC (TN-C)
- Prikaz / Oddaljeno obvestilo: Prikaz / Oddaljeno obvestilo
- Preklopna funkcija: Preklopnik
- Vrsta povezave: Vtični/vijačni priključek prek COMBICON-a
- Navoj vijaka: M2
- Navor privijanja: 30 lbf-in.
- Presek fleksibilnega vodnika: 0,14 mm² ... 1,5 mm²
- Presek togega vodnika: 0,14 mm² ... 1,5 mm²
- Presek vodnika AWG: 14 ... 2
- širina 53,4 mm
- Višina 98,7 mm
- Globina: 65,7 mm
- Oddelčna enota: 3 TE
- Barva: črna (RAL 9005)
- Razred vnetljivosti po UL 94: V-0
- Material ohišja: PA 6.6; PBT
- Mehanski podatki: Mehanski podatki
- Odprta stranska stena: Ne
- Smer delovanja: 3L-GND
- Tok zaščitnega vodnika IPE: ≤ 450 µA
- Nazivni impulzni tok razelektritve In (8/20) µs: 20 kA
- Okoljski pogoji: Okoljski pogoji
- Stopnja zaščite: IP20 (samo, če so uporabljeni vsi priključki)
- Temperatura okolice (delovanje): -40 °C ... maks. 80 ℃
- Temperatura okolice (skladiščenje/transport): -40 °C ... maks. 80 ℃
- Nadmorska višina: ≤ 2000 m (amsl)
- Standardi/predpisi: EN 61643-11
- Opomba: 2012
- Vrsta montaže: Montažna letev: 35 mm
- Tip EN: T2
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: III
- Stopnja onesnaženosti: 2
- Nazivna frekvenca fN: 50 Hz (60 Hz)
- CTI vrednost materiala: 600
- Izolacijski material: PA 6.6/PBT
- Skupina materialov: I
- Zaščitne poti: LL; LG
- Največji izpustni tok Imax (8/20) µs: 40 kA
- Stopnja zaščite Up: ≤ 1,8 kV
- Preostala napetost Ures: ≤ 1,8 kV (pri In); ≤ 1,7 kV (pri 10 kA); ≤ 1,5 kV (pri 5 kA); ≤ 1,3 kV (pri 3 kA)
- Obnašanje TOV pri UT: 480 V AC (5 s / vzdržni način); 530 V AC (120 min / varni način okvare)
- Dovoljena vlažnost (delovanje): 5% ... 95 %
- Udar (delovni): 25 g (polsinus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibracije (delovanje): 5g (10 ... 500 Hz / 2,5 ure / X, Y, Z)
- Specifikacije UL: Specifikacije UL
- Sistem za distribucijo energije: Wye
- Nazivna frekvenca: 50/60 Hz
- Tip SPD-ja: 1
- Oznaka priključka: Kontakt za daljinsko signaliziranje napake
- Delovna napetost: 125 V AC
- Delovni tok: 5 mA AC ... 750 mA izmeničnega toka; 1 A enosmernega toka
- Dolžina odstranjevanja izolacije: 7 mm
- Okvarjen kontakt za daljinsko signaliziranje: Okvarjen kontakt za daljinsko signaliziranje
- Kratkostični odpor ISCCR: 25 kA
- Največja nazivna vrednost varovalke za ožičenje odcepnega voda: 125 A (gG)
- Največja neprekinjena napetost MCOV (LG): 385 V AC
- Nazivna napetost: 277/480 V AC (3-fazni)
- UL prikazovalnik/oddaljeno obveščanje: UL prikazovalnik/oddaljeno obveščanje
- Delovni tok AC: 1 A AC
- Podatki o priključku UL: podatki o priključku UL
- Največja trajna napetost MCOV (LL): 750 V AC
- Razdalje in lezenje: Razdalje in lezenje
- Kratkostični odpor (SCCR): 200 kA
- Nazivna napetostna zaščita VPR (LL): 2500 V
- Nazivna napetostna zaščita VPR (LG): 1500 V
- Nazivni impulzni tok razelektritve In: 20 kA
- Največja trajna napetost UC (L-PEN): 385 V AC
- Tip UL: Tip 1
- Največji udarni tok na fazo: 40 kA
- Vrsta izdelka
prenapetostna zaščitna naprava
- Nazivna napetost
277 V/AC
480 V/AC
- Izvedba
Dvodelni vtični modul montažne tirnice
IP20
- Proizv. št. delov
1199369
- Mere
(Š x V x G) 53.4 x 98.7 x 65.7 mm
- Širina
53.4 mm
- Višina
98.7 mm
- Globina
65.7 mm
- Vsebina
1 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3566091 Phoenix Contact 1199369 VAL-US-277/40/3+0-FM prenapetostna zaščitna naprava 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3566091 Phoenix Contact 1199369 VAL-US-277/40/3+0-FM prenapetostna zaščitna naprava 1 kos
Opis
3-kanalna prenapetostna zaščita z daljinskim signalnim kontaktom, za 277/480 V AC, 4 žice.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
