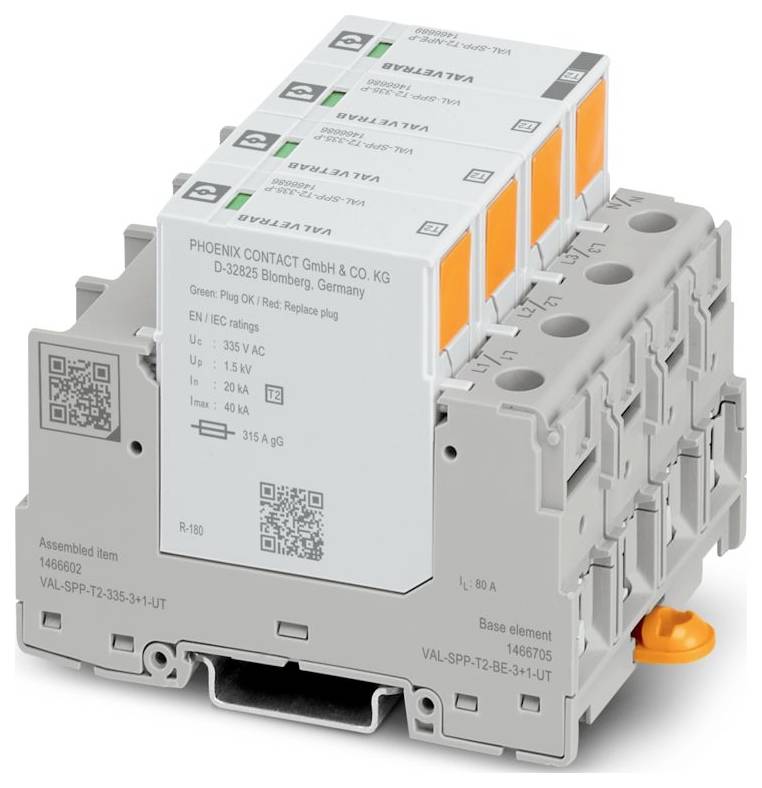

Phoenix Contact 1466602 VAL-SPP-T2-335-3+1-UT prenapetostni odvodnik 20 kA 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Skupaj (275,00 € / Kos)
275,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: VAL-SPP
- IEC preskusni razred: II; T2
- Zasnova: Dvodelni vtični modul montažne tirnice
- Število polov: 4
- Sporočilo o napaki prenapetostne zaščite: vizualno
- Nazivna napetost UN: 240/415 V AC ±10 % (TN-S); 240/415 V AC ±10 % (TT)
- Vrsta povezave: Viličasti kabelski čevelj
- Navoj vijaka: M5
- Navor privijanja: 30 lbf-in.
- Presek fleksibilnega vodnika: 1,5 mm² ... 25 mm²
- Presek togega vodnika: 1,5 mm² ... 50 mm²; 2x 1,5 mm² ... 16 mm² (2 vodnika enakega prečnega prereza)
- Presek vodnika AWG: 14 ... 2
- širina 71,2 mm
- Višina 96,6 mm
- Globina: 71,5 mm (vključno s 7,5 mm montažno letevjo)
- Divizijska enota: 4 TE
- Barva: siva (RAL 7042); svetlo siva (RAL 7035)
- Razred vnetljivosti po UL 94: V-0
- Material ohišja: PA 6.6-FR 20% GF; PBT
- Tok zaščitnega vodnika IPE: ≤ 5 µA
- Nazivni impulzni tok razelektritve In (8/20) µs: 20 kA
- Skupni tok praznjenja ITotal (8/20) µs: 40 kA
- Okoljski pogoji: Okoljski pogoji
- Zaščitni razred: IP20C (ob vgradnji)
- Temperatura okolice (delovanje): -40 °C ... do 85 ℃
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Nadmorska višina: ≤ 5000 m (nadmorska višina)
- Standardi/predpisi: EN 61643-11
- Opomba: 2012 + A11:2018
- Vrsta montaže: Montažna letev: 35 mm
- Tip EN: T2
- Napajalni sistem IEC: TN-S;TT
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: III
- Stopnja onesnaženosti: 3
- Nazivna frekvenca fN: 50 Hz (60 Hz)
- CTI vrednost materiala: 600
- Izolacijski material: PA 6.6-FR 20% GF; PBT
- Skupina materialov: I
- Zaščitne poti: LL; LN; LG; NG
- Poraba energije računalnika v stanju pripravljenosti: ≤ 450 mVA
- Največji izpustni tok Imax (8/20) µs: 40 kA
- Dovoljena vlažnost (delovanje): 5% ... 95 %
- Udar (delovni): 25 g (polsinus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibracije (delovanje): 5g (10 ... 500 Hz / 2,5 ure / X, Y, Z)
- Specifikacije UL: Specifikacije UL
- Največja neprekinjena napetost MCOV (NG): 305 V AC
- Sistem za distribucijo energije: Wye
- Nazivna frekvenca: 50/60 Hz
- Izmerjena mejna napetost MLV (NG): 1140 V
- Tip SPD-ja: 4CA
- Dolžina odstranjevanja izolacije: 18 mm
- Največja trajna napetost UC (LN): 335 V AC
- Največja trajna napetost UC (N-PE): 305 V AC
- Nazivni tok obremenitve IL: 80 A (25 mm²)
- Zmožnost gašenja s sledilnim tokom Ifi (N-PE): 100 A
- Kratkostični odpor ISCCR: 100 kA
- Zaščitna raven Up (LN): ≤ 1,5 kV
- Stopnja zaščite Up (L-PE): ≤ 1,7 kV
- Stopnja zaščite Up (N-PE): ≤ 1,5 kV
- Preostala napetost Ures (LN): ≤ 1,5 kV (pri In); ≤ 1,3 kV (pri 10 kA); ≤ 1,2 kV (pri 5 kA); ≤ 1,1 kV (pri 3 kA)
- Preostala napetost Ures (L-PE): ≤ 1,7 kV (pri In); ≤ 1,5 kV (pri 10 kA); ≤ 1,3 kV (pri 5 kA); ≤ 1,2 kV (pri 3 kA)
- Preostala napetost Ures (N-PE): ≤ 0,5 kV (pri In); ≤ 0,4 kV (pri 10 kA); ≤ 0,3 kV (pri 5 kA); ≤ 0,1 kV (pri 3 kA)
- Obnašanje TOV pri UT (LN): 415 V AC (5 s / vzdržni način); 460 V AC (120 min / varni način okvare)
- Obnašanje TOV pri UT (N-PE): 1200 V AC (200 ms / vzdržni način)
- Odzivni čas tA (LN): ≤ 25 ns
- Odzivni čas tA (L-PE): ≤ 100 ns
- Odzivni čas tA (N-PE): ≤ 100 ns
- Največja nazivna vrednost varovalke za V-prehodno ožičenje: 80 A (gG)
- Največja nazivna vrednost varovalke za ožičenje odcepnega voda: 315 A (gG)
- Največja neprekinjena napetost MCOV (LN): 320 V AC
- Največja neprekinjena napetost MCOV (LG): 320 V AC
- Nazivna napetost: 240/415 V AC
- Izmerjena mejna napetost MLV (LN): 1340 V
- Izmerjena mejna napetost MLV (LG): 2480 V
- Podatki o priključku UL: podatki o priključku UL
- Največja trajna napetost MCOV (LL): 640 V AC
- Izmerjena mejna napetost MLV (LL): 2680 V
- Splošno: Splošno
- Dodatni tehnični podatki: Dodatni tehnični podatki
- Največja trajna napetost UC (L-PE): 335 V AC
- Nazivni impulzni tok razelektritve In: 20 kA
- 2 vodnika enakega prečnega prereza, fleksibilna, z dvojno tulko in plastičnim tulcem: 1,5 mm² ... 16 mm²
- Presek fleksibilnega vodnika s tulko in plastičnim tulcem: 1,5 mm² ... 35 mm²; 2x 1,5 mm² ... 10 mm² (2 vodnika enakega prečnega prereza)
- Presek fleksibilnega vodnika z žično tulko brez plastične tulke: 1,5 mm² ... 25 mm²; 2x 1,5 mm² ... 16 mm² (2 vodnika enakega prečnega prereza)
- Obnašanje TOV pri UT (L-PE): 1464 V AC (200 ms / vzdržni način)
- Temperatura okolice (montaža): -5 °C ... do 50 ℃
- Vrsta izdelka
prenapetostni odvodnik
- Odvodni tok
20 kA
- Nazivna napetost
240 V/AC
415 V/AC
- Izvedba
Dvodelni vtični modul montažne tirnice
IP20C (v vgrajenem stanju)
- Proizv. št. delov
1466602
- Vrsta
2
- Mere
(Š x V x G) 71.2 x 96.6 x 71.5 mm
- Širina
71.2 mm
- Višina
96.6 mm
- Globina
71.5 mm
- Vsebina
1 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3568530 Phoenix Contact 1466602 VAL-SPP-T2-335-3+1-UT prenapetostni odvodnik 20 kA 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3568530 Phoenix Contact 1466602 VAL-SPP-T2-335-3+1-UT prenapetostni odvodnik 20 kA 1 kos
Opis
Vtični odvodnik prenapetosti tipa 2 / razreda II za trifazna napajalna omrežja z ločenima N in PE (5-žilni sistem: L1, L2, L3, N, PE).
