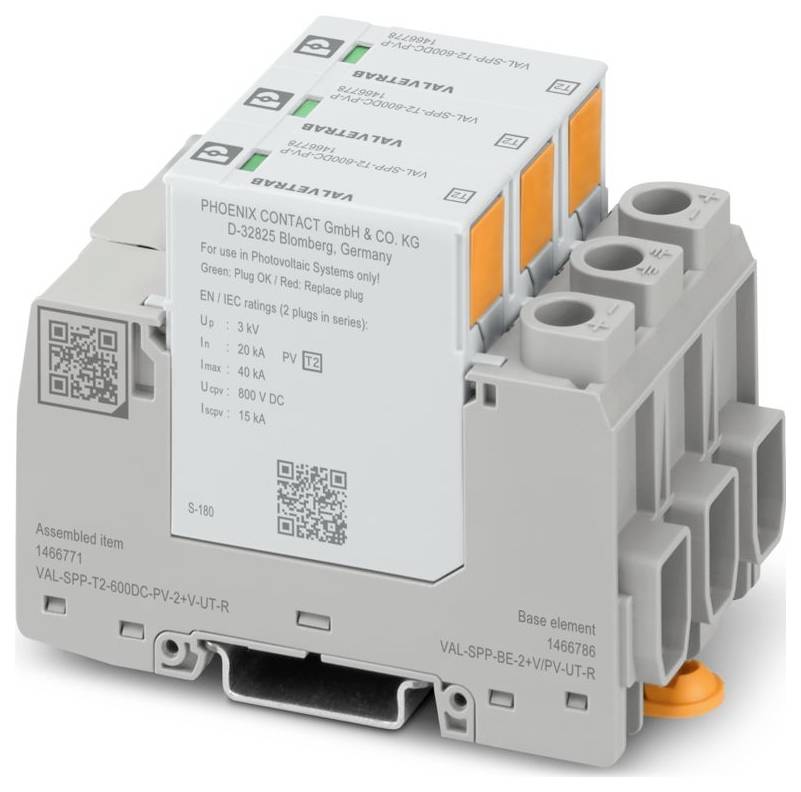

Slika je simbolična
Phoenix Contact 1466771 VAL-SPP-T2-600DC-PV-2+V-UT-R prenapetostni odvodnik Prenapetostna zaščita za: fotovoltaični sist
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Skupaj (265,00 € / Kos)
265,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: VAL-SPP
- IEC preskusni razred: PV II; PV T2
- Zasnova: Dvodelni vtični modul montažne tirnice
- Število polov: 3
- Sporočilo o napaki prenapetostne zaščite: vizualno, daljinski signalni kontakt
- Prikaz / Oddaljeno obvestilo: Prikaz / Oddaljeno obvestilo
- Preklopna funkcija: Preklopnik
- Vrsta povezave: Vijačna povezava
- Navoj vijaka: M3
- Navor privijanja: 0,5 Nm ... 0,6 Nm
- Presek fleksibilnega vodnika: 0,25 mm² ... 1,5 mm²
- Presek togega vodnika: 0,25 mm² ... 1,5 mm²
- Presek vodnika AWG: 24 ... 16
- širina 53,4 mm
- Višina 96,6 mm
- Globina: 71,5 mm (vključno s 7,5 mm montažno letevjo)
- Oddelčna enota: 3 TE
- Barva: siva (RAL 7042); svetlo siva (RAL 7035)
- Razred vnetljivosti po UL 94: V-0
- Material ohišja: PA 6.6-FR 20% GF; PBT
- Mehanski podatki: Mehanski podatki
- Odprta stranska stena: Ne
- Tok zaščitnega vodnika IPE: ≤ 350 µA AC; ≤ 100 µA DC
- Nazivni impulzni tok razelektritve In (8/20) µs: 20 kA
- Skupni tok praznjenja ITotal (8/20) µs: 40 kA
- Odzivni čas tA: ≤ 25 ns
- Največja zahtevana varovalka: 1 A (gG)
- Okoljski pogoji: Okoljski pogoji
- Zaščitni razred: IP20C (ob vgradnji)
- Temperatura okolice (delovanje): -40 °C ... do 85 ℃
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Nadmorska višina: ≤ 5000 m (nadmorska višina)
- Standardi/predpisi: IEC 61643-31
- Opomba: 2018
- Vrsta montaže: Montažna letev: 35 mm
- Tip EN: T2
- Napajalni sistem IEC: DC
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: III
- Stopnja onesnaženosti: 2
- CTI vrednost materiala: 600
- Izolacijski material: PA 6.6-FR 20% GF; PBT
- Skupina materialov: I
- Zaščitne poti: (DC+) - (DC-); (DC+) - PE; (DC-) - PE
- Poraba energije računalnika v stanju pripravljenosti: ≤ 80 mVA
- Največji izpustni tok Imax (8/20) µs: 40 kA
- Stopnja zaščite Up: ≤ 3 kV
- Preostala napetost Ures: ≤ 3 kV (pri In); ≤ 2,5 kV (pri 10 kA); ≤ 2,3 kV (pri 5 kA); ≤ 2,1 kV (pri 3 kA)
- Dovoljena vlažnost (delovanje): 5% ... 95 %
- Udar (delovni): 25 g (polsinus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibracije (med delovanjem): 5 g (5–500 Hz / 2,5 h / XYZ)
- Oznaka priključka: Kontakt za daljinsko signaliziranje napake
- Dolžina odstranjevanja izolacije: 7 mm
- Okvarjen kontakt za daljinsko signaliziranje: Okvarjen kontakt za daljinsko signaliziranje
- Delovni tok AC: 5 mA AC ... 1 A izmenični tok
- Mesto namestitve: Notranjost
- Mesto namestitve ločevalne naprave: Notranje
- Dostopnost: Dostopno
- Obnašanje ob odpovedi SPD: OCFM (Obnašanje ob odpovedi povezave)
- Zaščitno vezje na strani enosmernega toka: Zaščitno vezje na strani enosmernega toka
- Največja trajna napetost UCPV: 800 V DC
- Kratkostični odpor ISCPV: 15000 A
- Napetost odprtega tokokroga UOCSTC: 667 V DC
- Izolacijska upornost Riso:> 5 MΩ (pri 500 V DC)
- Konfiguracija povezave: Y-konfiguracija
- PV zaščitni krog: PV zaščitni krog
- Trajni obratovalni tok ICPV: ≤ 100 µA DC
- 2 vodnika enakega prečnega prereza, fleksibilna, z dvojno tulko in plastičnim tulcem: 1,5 mm² ... 6 mm²
- Presek fleksibilnega vodnika s tulko in plastičnim tulcem: 0,25 mm² ... 1,5 mm²
- Presek fleksibilnega vodnika z žično tulko brez plastične tulke: 0,25 mm² ... 0,75 mm²
- Vrsta izolacije: Izdelek ima dvojno/ojačano izolacijo med glavnim in pomožnim tokokrogom.
- Temperatura okolice (montaža): -5 °C ... do 50 ℃
- Delovna napetost AC: 5 V AC ... 250 V AC (≤ 2000 m (amsl)); 5 V AC... 150 V AC (≤ 5000 m (amsl))
- Delovna napetost DC: 125 V DC (≤ 5000 m (amsl))
- Delovni tok DC: 200 mA DC
- Vrsta izdelka
prenapetostni odvodnik
- Prenapetostna zaščita za
fotovoltaični sistem
- Odvodni tok
40 kA
- Izvedba
Dvodelni vtični modul montažne tirnice
IP20C (v vgrajenem stanju)
- Proizv. št. delov
1466771
- Vrsta
2
- Mere
(Š x V x G) 53.4 x 96.6 x 71.5 mm
- Širina
53.4 mm
- Višina
96.6 mm
- Globina
71.5 mm
- Vsebina
1 kos
- Vrsta embalaže
Piece
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3568793 Phoenix Contact 1466771 VAL-SPP-T2-600DC-PV-2+V-UT-R prenapetostni odvodnik Prenapetostna zaščita za: fotovoltaični sist
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3568793 Phoenix Contact 1466771 VAL-SPP-T2-600DC-PV-2+V-UT-R prenapetostni odvodnik Prenapetostna zaščita za: fotovoltaični sist
Opis
Odvodnik prenapetosti tipa 2 / razreda II za 2-polne izolirane in ozemljene fotonapetostne enosmerne sisteme 600 V DC, za montažo na DIN-letev, 3-polni osnovni element z daljinskim signalnim kontaktom, trije vtični temperaturno nadzorovani zaščitni elementi, sporočilo o stanju na vsakem vtiču.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
