Name: Phoenix Contact 2905416 FLT-SEC-P-T1-2C-350/25-FM kombiniran odvodnik 1 kos
Brand: Phoenix Contact
SKU: 3579768
Availability: SoldOut

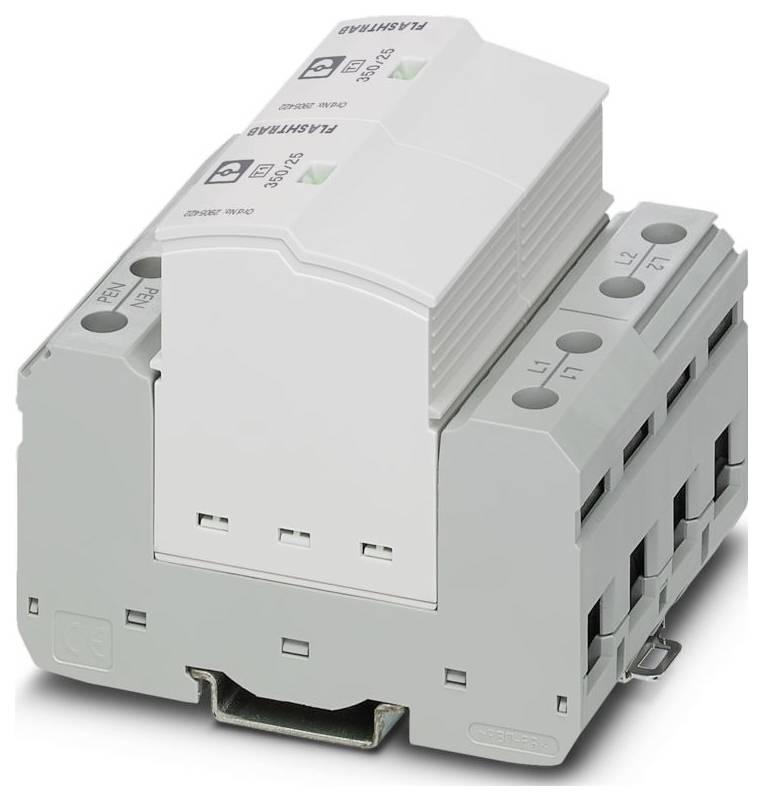

Siva, modularna elektronska naprava z več reži in oznakama, nameščena na DIN vodilo, ki se uporablja za zaščito tokokroga ali upravljanje.

Slika je simbolična

Podatkovni list izdelka (PDF)

Ni na voljo

Skupaj (619,00 € / Kos)

619,00 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: Družina SEC
IEC preskusni razred: I / II; I; T1 / T2; T1
Zasnova: Dvodelni vtični modul montažne tirnice
Število polov: 2
Sporočilo o napaki prenapetostne zaščite: vizualno, daljinski signalni kontakt
Nazivna napetost UN: 240/415 V AC (TN-C)
Prikaz / Oddaljeno obvestilo: Prikaz / Oddaljeno obvestilo
Funkcija preklapljanja: Preklopnik
Vrsta povezave: Vtični/vijačni priključek prek COMBICON-a
Navoj vijaka: M2
Navor privijanja: 40 lbf-in.
Presek fleksibilnega vodnika: 0,14 mm² ... 1,5 mm²
Presek togega vodnika: 0,14 mm² ... 1,5 mm²
Presek vodnika AWG: 3 ... 2
širina 71,2 mm
Višina 95,2 mm
Globina: 74,5 mm
Divizijska enota: 4 TE
Razred vnetljivosti po UL 94: V-0
Material ohišja: PA 6.6-FR 20 % GF; PBT-FR
Mehanski podatki: Mehanski podatki
Odprta stranska stena: Ne
Smer delovanja: 2L-PEN
Največja trajna napetost UC: 350 V AC
Nazivni impulzni tok praznjenja In (8/20) µs: 25 kA
Skupni tok praznjenja ITotal (10/350) µs: 50 kA
Odzivni čas tA: ≤ 100 ns
Okoljski pogoji: Okoljski pogoji
Stopnja zaščite: IP20 (samo, če so uporabljeni vsi priključki)
Temperatura okolice (delovanje): -40 °C ... maks. 80 ℃
Temperatura okolice (skladiščenje/transport): -40 °C ... maks. 80 ℃
Nadmorska višina: ≤ 2000 m (amsl)
Standardi/predpisi: EN 61643-11
Opomba: 2012
Vrsta montaže: Montažna letev: 35 mm
Tip EN: T1 / T2; T1
Napajalni sistem IEC: TN-C
Izolacijske lastnosti: Izolacijske lastnosti
Kategorija prenapetosti: III
Stopnja onesnaženosti: 2
Nazivna frekvenca fN: 50 Hz (60 Hz)
CTI vrednost materiala: 600
Izolacijski material: PA6.6-FR 20 % GF; PBT-FR
Skupina materialov: I
Zaščitne poti: LL; LG
Največji izpustni tok Imax (8/20) µs: 50 kA
Preskusni tok strele (10/350) µs, naboj: 12,5 As
Preskusni tok strele (10/350) µs, specifična energija: 160 kJ/Ω
Preskusni tok strele (10/350) µs, temenski tok Iimp: 25 kA
Zmožnost gašenja s sledilnim tokom Ifi: 100 kA (264 V AC)
Stopnja zaščite Up: ≤ 1,5 kV
Preostala napetost Ures: ≤ 1,5 kV (pri In)
Odzivna impulzna napetost pri 6 kV (1,2/50) µs: ≤ 1,5 kV
Obnašanje TOV pri UT: 415 V AC (5 s / vzdržljivostni način); 457 V AC (120 min / vzdržljivostni način)
Dovoljena vlažnost (delovanje): 5% ... 95 %
Udar (delovni): 30 g (polsinus / 11 ms / 3x ±X, ±Y, ±Z)
Vibracije (med delovanjem): 5 g (5–500 Hz / 2,5 h / X, Y, Z)
Specifikacije UL: Specifikacije UL
Sistem distribucije energije: Delta; Wye; Deljena faza
Nazivna frekvenca: 50/60 Hz
Tip SPD-ja: 2CA
Oznaka priključka: Kontakt za daljinsko signaliziranje napake
Delovna napetost: 125 V AC
Delovni tok: 10 mA AC ... 1 A izmeničnega toka; 1 A enosmernega toka (30 V enosmernega toka)
Dolžina odstranjevanja izolacije: 7 mm
Okvarjen kontakt za daljinsko signaliziranje: Okvarjen kontakt za daljinsko signaliziranje
Nazivni tok obremenitve IL: 50 A
Kratkostični odpor ISCCR: 100 kA (264 V AC)
Največja nazivna vrednost varovalke za V-prehodno ožičenje: 125 A (gG)
Največja nazivna vrednost varovalke za ožičenje odcepnega voda: 315 A (gG)
Največja neprekinjena napetost MCOV (LG): 350 V AC
Nazivna napetost: 240 V AC; 240/415 V AC; 120/240 V AC
UL prikazovalnik/oddaljeno obveščanje: UL prikazovalnik/oddaljeno obveščanje
Delovni tok AC: 1 A AC
Podatki o priključku UL: podatki o priključku UL
Največja trajna napetost MCOV (LL): 700 V AC
Splošno: Splošno
Dodatni tehnični podatki: Dodatni tehnični podatki
EN 61643-11: EN 61643-11
Barva (vtič): svetlo siva (RAL 7035)
Barva (osnovni element): siva (RAL 7042)
Kratkostični odpor (SCCR): 50 kA
Nazivna napetostna zaščita VPR (LL): 2000 V
Nazivna napetostna zaščita VPR (LG): 1500 V
Nazivni impulzni tok razelektritve In: 20 kA

Vrsta izdelka: kombiniran odvodnik

Nazivna napetost: 240 V/AC
415 V/AC
120 V/AC

Izvedba: Dvodelni vtični modul montažne tirnice

: IP20

Proizv. št. delov: 2905416

Vrsta: 1+2

Mere: (Š x V x G) 71.2 x 95.2 x 74.5 mm

Širina: 71.2 mm

Višina: 95.2 mm

Globina: 74.5 mm

Vsebina: 1 kos

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3579768 Phoenix Contact 2905416 FLT-SEC-P-T1-2C-350/25-FM kombiniran odvodnik 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3579768 Phoenix Contact 2905416 FLT-SEC-P-T1-2C-350/25-FM kombiniran odvodnik 1 kos

Opis

Vtični odvodnik strele brez uhajanja toka, tipa 1 / razreda I, za dvofazna napajalna omrežja s kombiniranim PE in N v enem vodniku (L1, L2, PEN).

Besedilo je strojno prevedeno.

Namigi

Opis

Vtični odvodnik strele brez uhajanja toka, tipa 1 / razreda I, za dvofazna napajalna omrežja s kombiniranim PE in N v enem vodniku (L1, L2, PEN).
