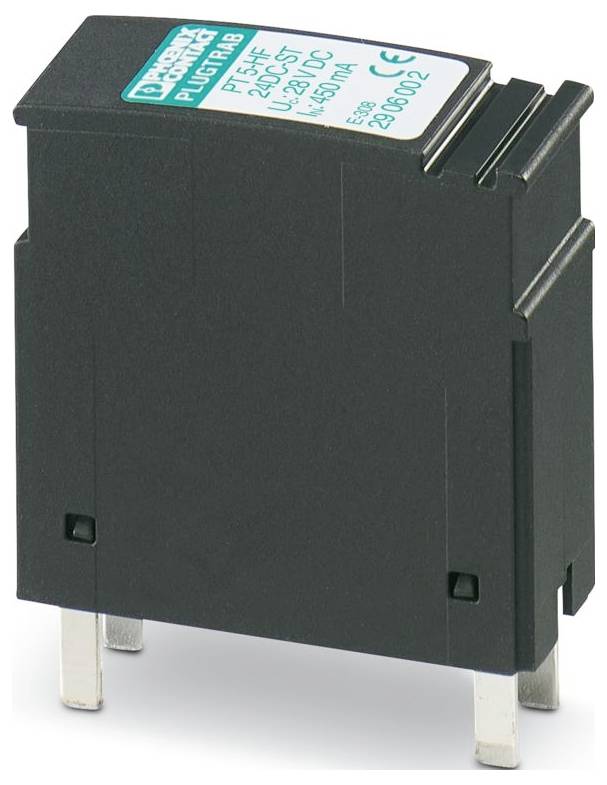

Slika je simbolična
Phoenix Contact 2906002 PT 5-HF-24DC-ST prenapetostna zaščitna naprava 20 kA 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Skupaj (174,99 € / Kos)
174,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: PLUGTRAB PT
- IEC preskusni razred: C1; C2; C3; D1
- Oblika: Vtič
- Število polov: 5
- Sporočilo o napaki prenapetostne zaščite: ni
- Nazivna napetost UN: 24 V enosmerne napetosti
- Vrsta povezave: Vijačna povezava (v povezavi z osnovnim elementom)
- Navoj vijaka: M3
- Navor privijanja: 0,8 Nm
- Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
- Presek togega vodnika: 0,2 mm² ... 4 mm²
- Presek vodnika AWG: 24 ... 12
- širina 17,7 mm
- Višina: 45 mm
- Globina: 52 mm
- Enota delitve: 1 TE
- Barva: črna (RAL 9005)
- Razred vnetljivosti po UL 94: V-0
- Material ohišja: PA 6.6
- Mehanski podatki: Mehanski podatki
- Odprta stranska stena: Ne
- Smer delovanja: Vodnik-vodnik in Vodnik-Signalna ozemljitev/zaščita in opcijsko Signalna ozemljitev/zaščita-ozemljitev
- Največja trajna napetost UC: 28 V DC
- Nazivni tok: 450 mA (45 °C)
- Obratovalni tok IC pri UC: ≤ 5 µA
- Tok zaščitnega vodnika IPE: ≤ 5 µA (s PT 2X2-BE); ≤ 1 µA (s PT 2X2+F-BE)
- Impulzni tok praznjenja Iimp (10/350) µs: 2,5 kA (s PT 2X2-BE); 2,5 kA (s PT 2X2+F-BE)
- Skupni tok praznjenja ITotal (8/20) µs: 20 kA
- Stopnja zaščite Up (vodnik-vodnik): ≤ 150 V (C1 - 1 kV / 500 A); ≤ 165 V (C2 - 10 kV / 5 kA); ≤ 450 V (C2 - 10 kA); ≤ 50 V (C3 - 25 A)
- Stopnja zaščite Up (vodnik-zemlja): ≤ 150 V (C1 - 1 kV / 500 A); ≤ 700 V (C1 - 1 kV / 500 A s PT 2X2+F-BE); ≤ 165 V (C2 - 10 kV / 5 kA); ≤ 900 V (C2 - 10 kV / 5 kA s PT 2X2+F-BE); ≤ 450 V (C2 - 10 kA); ≤ 1000 V (C2 - 10 kA s PT 2X2+F-BE); ≤ 50 V (C3 - 25 A); ≤ 800 V (C3 - 25 A s PT 2X2+F-BE)
- Kapacitivnost (med žico): tipično 23 pF
- Upornost na pot: 2,2 Ω ±10 %
- Največja zahtevana varovalka: 500 mA (T)
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -40 °C ... do 85 ℃
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Nadmorska višina: ≤ 2000 m (amsl)
- Standardi/predpisi: IEC 61643-21/A2
- Opomba: 2012
- Vrsta montaže: na osnovni element
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: III
- Stopnja onesnaženosti: 2
- Število parov žic na modul: 2
- Nazivni odvodni tok In (8/20) µs (žica-ozemljitev): 10 kA (s PT 2X2+F-BE); 10 kA (s PT 2X2-BE)
- Odzivni čas tA (žica-ozemljitev): ≤ 500 ns
- Nazivni impulzni tok praznjenja In (8/20) µs (med žico): 10 kA
- Odzivni čas tA (med žico): ≤ 500 ns
- Vstavljena izguba aE, sim.: tipično 0,3 dB (≤ 13 MHz / 100 Ω)
- Nazivni impulzni tok Ian (10/1000)µs (jedro-jedro): 25 A
- Stopnja zaščite Up (ozemljitev signalne žice): ≤ 150 V (C1 - 1 kV / 500 A); ≤ 150 V (C1 - 1 kV / 500 A s PT 2X2+F-BE); ≤ 165 V (C2 - 10 kV / 5 kA); ≤ 165 V (C2 - 10 kV / 5 kA s PT 2X2-BE); ≤ 450 V (C2 - 10 kA); ≤ 450 V (C2 - 10 kV / 5 kA s PT 2X2-BE); ≤ 50 V (C3 - 25 A); ≤ 50 V (C3 - 25 A s PT 2X2-BE)
- Mejna frekvenca fg (3 dB), simetrična v sistemu 100 Ω: tipično 70 MHz
- Vrsta izdelka
prenapetostna zaščitna naprava
- Odvodni tok
20 kA
- Nazivna napetost
24 V/DC
- Izvedba
Vtič
IP20
- Proizv. št. delov
2906002
- Mere
(Š x V x G) 17.7 x 45 x 52 mm
- Širina
17.7 mm
- Višina
45 mm
- Globina
52 mm
- Vsebina
1 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3579953 Phoenix Contact 2906002 PT 5-HF-24DC-ST prenapetostna zaščitna naprava 20 kA 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3579953 Phoenix Contact 2906002 PT 5-HF-24DC-ST prenapetostna zaščitna naprava 20 kA 1 kos
Opis
PT zaščitni vtič z RF zaščitnim vezjem za 4 signalne žice. Nazivna napetost: 24 V enosmernega toka
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
