Name: Phoenix Contact AXL F AO8 XC 1F 2701237 Analogni modul 24 V/DC, 5 V/DC
Brand: Phoenix Contact
SKU: 3579291
Availability: BackOrder

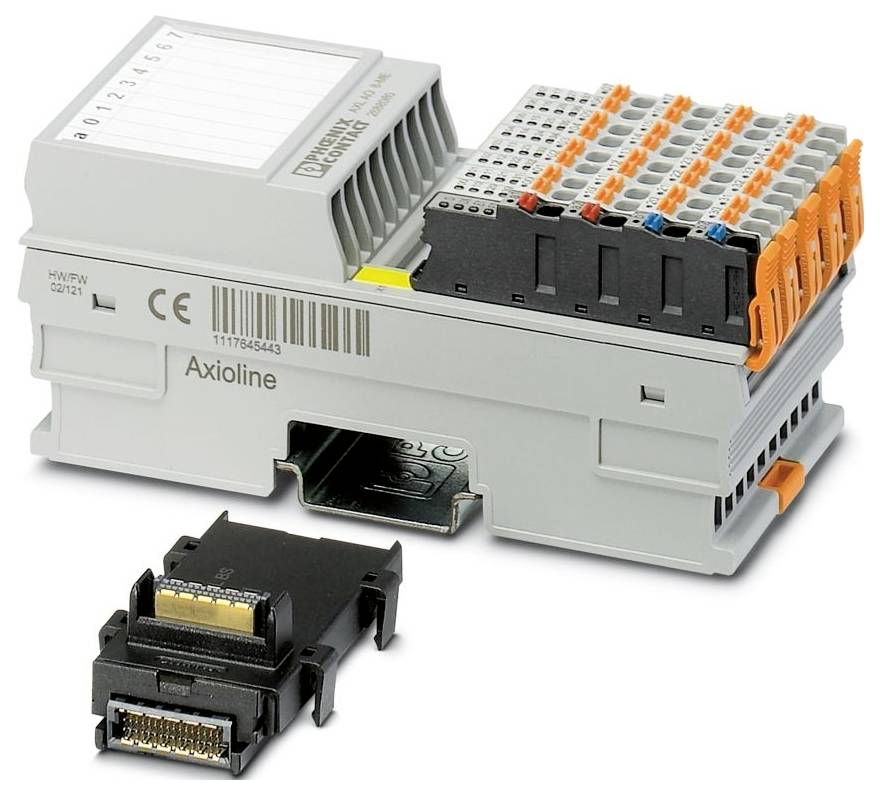

Modul 'Phoenix Contact Axioline' s terminalnimi priključki in nalepkami, nameščen na podlago. Ločen priključek prikazan spredaj.

Slika je simbolična

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pon.,30.11.

Število

kos - zaloga Nemčija

Skupaj (819,00 € / Kos)

819,00 €

z DDV

Brezplačna dostava

Samo 47,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: Axioline F
Zasnova: blokovno modularna
Vrsta povezave: Vtični priključek
Presek fleksibilnega vodnika: 0,2 mm² ... 1,5 mm²
Presek togega vodnika: 0,2 mm² ... 1,5 mm²
Presek vodnika AWG: 24 ... 16
širina 53,6 mm
Višina 126,1 mm
Globina: 54 mm
Okoljski pogoji: Okoljski pogoji
Vrsta zaščite: IP20
Temperatura okolice (delovanje): -25 °C ... 60 °C (standardno); -40 °C ... 70 °C (Podaljšano, glejte poglavje »Uspešno preizkušeno: Uporaba v ekstremnih okoljskih pogojih« v podatkovnem listu.)
Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
Vrsta montaže: montaža na DIN letev
Izolacijske lastnosti: Izolacijske lastnosti
Kategorija prenapetosti: II (IEC 60664-1, EN 60664-1)
Stopnja onesnaženosti: 2 (IEC 60664-1, EN 60664-1)
Dovoljena vlažnost (delovanje): 5% ... 95 % (brez kondenzacije)
Oznaka konektorja: Axioline F-konektor
Dolžina odstranjevanja izolacije: 8 mm
Položaj namestitve: poljuben (upoštevajte temperaturno znižanje)
Hitrost prenosa: 100 Mbps
Največja izguba moči pri nominalnih pogojih: 6,3 W
Trajanje testiranja: 21 dni
Zaščitni razred: III (IEC 61140, EN 61140, VDE 0140-1)
Število vmesnikov: 2
Zračni tlak (delovni): 70 kPa ... 106 kPa (do 3000 m nadmorske višine)
Obseg dobave: vključno z modulom vodilne baze in Axioline F-konektorji
Območje napajalne napetosti: 19,2 V DC ... 30 V DC (vključno z vsemi tolerancami, vključno z valovitostjo)
Priključna tehnologija: Priključna tehnologija
Dovoljena vlažnost (skladiščenje/transport): 5 % ... 95 % (brez kondenzacije)
Opomba glede uporabe: Samo za industrijsko uporabo
Poraba toka: največ 235 mA (8 tokovnih kanalov, izhod 20 mA); tip. 110 mA (8 napetostnih kanalov, izhod 10 V)
Priključek vodnika: Priključek vodnika
Temperatura: 25 °C ±1 K
Zaščitno vezje: Prenapetostna zaščita | elektronska (35 V, 0,5 s); Zaščita pred obratno polarnostjo | do HW 01: dioda za zaščito pred obratno polarnostjo; od HW 02: vzporedna dioda | z zunanjo varovalko 5 A (samo za zagon); Zaščita pred prehodnimi pojavi | dušilna dioda
Zračni tlak (skladiščenje/transport): 70 kPa ... 106 kPa (do 3000 m nadmorske višine)
Opomba glede vrste priključitve: Informacije o prerezih vodnikov najdete v uporabniškem priročniku "Axioline F: Sistem in namestitev".
Omejitev uporabe: Omejitev uporabe
Opomba o EMC: EMC: Izdelek razreda A, glejte izjavo proizvajalca v območju za prenose
Posebne lastnosti: Različica za ekstremne pogoje
Obremenitev/izhodna obremenitev Izhodni tok: do 500 Ω
Število izhodov: 8
Oznaka izhoda: Analogni izhodi
Izhodni signalni tok: 0 mA ... 20 mA; 4 mA ... 20 mA; -20 mA ... 20 mA
Izhodna napetost signala: 0 V ... 5 V; -5 V ... 5 V; 0 V ... 10 V; -10 V ... 10 V
Opomba glede dimenzij: Globina velja pri uporabi montažne letve TH 35-7,5 (v skladu z EN 60715).
Analogni: Analogni:
Napajalna napetost: 24 V enosmerne napetosti
Opomba glede tehnologije povezave: oklopljene, zasukane parice
Dovoljena dolžina kabla: največ 250 m (referenčni tip kabla LiYCY (TP) n*2*0,5 mm²)
Obremenitev/izhodna obremenitev Izhodna napetost:> 2 kΩ
Modul: Modul
Vhodni naslovni prostor: 16 bajtov
Izhodni naslovni prostor: 16 bajtov
Zahteva po podatkih parametrov: 26 bajtov
Zahteva po konfiguracijskih podatkih: 7 bajtov
Ločitev/izolacija potencialov napetostnih območij: Ločitev/izolacija potencialov napetostnih območij
Preskusna napetost: napajanje 24 V (periferne naprave) / Funkcionalna ozemljitev: 500 V AC, 50 Hz, 1 min
Podatkovni formati: IB IL, S7-združljiv
Lokalni avtobus Axioline F: Lokalni avtobus Axioline F
Potencialno: Napajanje lokalnega vodila Axioline F (UBus): Potencialno: Napajanje lokalnega vodila Axioline F (UBus)
Potencial: Vhod za analogne module (UA): Potencial: Vhod za analogne module (UA)
Preskusna napetost: 5 V napajanje lokalnega vodila (UBus) / 24 V napajanje (periferne naprave): 500 V AC, 50 Hz, 1 min
Preskusna napetost: napajanje 5 V lokalnega vodila (UBus) / Funkcionalna ozemljitev: 500 V AC, 50 Hz, 1 min
Axioline F-priključek: Axioline F-priključek
Testiranje (strupen plin): Testiranje (strupen plin)
Preskusni standard: ISA-71.04-2013 G3 Skupina A za težke pogoje; IEC 60068-2-60:2015 Metoda 4
Relativna vlažnost: 75 % ± 3 %
Volumska koncentracija H2S (vodikovega sulfida): 50 ppb
Volumska koncentracija NO2 (dušikovega dioksida): 1250 ppb
Volumska koncentracija Cl2 (klora): 10 ppb
Volumska koncentracija SO2 (žveplovega dioksida): 300 ppb
Čas pretvorbe D/A: 5 µs
Ločljivost D/A pretvornika: 16 bitov
Predstavitev izhodne vrednosti: 16 bitov (15 bitov + predznak)
Posodobitev procesnih podatkov: 300 µs
Preskusna napetost: 5 V napajanje lokalnega vodila (UBus) / Analogni izhodi: 500 V AC, 50 Hz, 1 min
Preskusna napetost: napajanje 24 V (periferne naprave) / analogni izhodi: 500 V AC, 50 Hz, 1 min
Preskusna napetost: Analogni izhodi / Funkcionalna ozemljitev: 500 V AC, 50 Hz, 1 min
Preskusna napetost: napajanje 5 V lokalnega vodila (UBus) / analogni izhodi: 500 V AC, 50 Hz, 1 min
Preskusna napetost: napajanje 24 V (periferne naprave) / analogni izhodi: 500 V AC, 50 Hz, 1 min

Vrsta izdelka: Analogni modul

Vrsta: AXL F AO8 XC 1F

Število analognih izhodov maks.: 8

Število izhodov maks.: 8

Število izhodov: 8 x

Izhodni signal toka: 0 mA ... 20 mA mA

Maks. izhodni tok na kanal: 20 mA

Izhodni signal napetosti: 0 V ... 5 V V

Delovna napetost: 24 V/DC
5 V/DC

Višina: 126.1 mm

Dolžina: 54 mm

Širina: 53.6 mm

: IP20

Mere: (D x Š x V) 54 x 53.6 x 126.1 mm

Priključna tehnika: 2 vodnika

Priključitev: Push-in priključek

Maks. poraba toka: 235 mA

Proizv. št. delov: 2701237

Izvedba: blokovni modularni

Način montaže (podrobnosti): montaža nosilne letve

Maks. temperatura okolice: 70 °C

Min. temperatura okolice: -40 °C

Globina: 52.59 mm

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3579291 Phoenix Contact AXL F AO8 XC 1F 2701237 Analogni modul 24 V/DC, 5 V/DC

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3579291 Phoenix Contact AXL F AO8 XC 1F 2701237 Analogni modul 24 V/DC, 5 V/DC

Opis

Axioline F, analogni izhodni modul, analogni izhodi: 8,0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA, priključna tehnologija: 2-žična, hitrost prenosa v lokalnem vodilu: 100 Mbit/s, različica za ekstremne pogoje, stopnja zaščite: IP20, vključno z modulom vtičnice vodila in F-konektorji Axioline
