Slika je simbolična

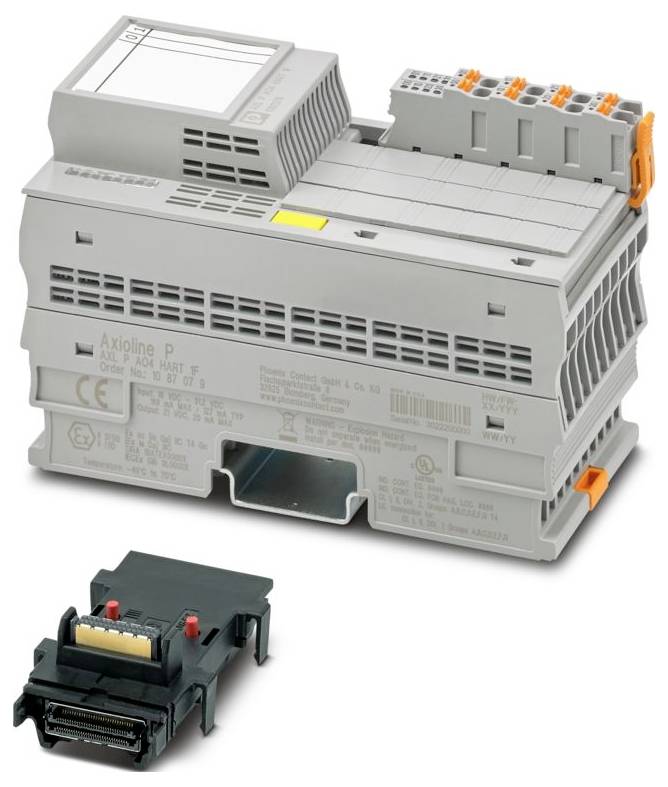

Phoenix Contact AXL P AO4 HART 1F 1087079 Analogni modul 24 V/DC, 5 V/DC
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Skupaj (845,00 € / Kos)
845,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: Axioline P
- Zasnova: blokovno modularna
- Vrsta povezave: Vtični priključek
- Presek fleksibilnega vodnika: 0,2 mm² ... 1,5 mm²
- Presek togega vodnika: 0,2 mm² ... 1,5 mm²
- Presek vodnika AWG: 24 ... 16
- širina 53,6 mm
- Višina 126,1 mm
- Globina: 77,14 mm
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -40 °C ... 70 °C
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: II (IEC 60664-1, EN 60664-1)
- Stopnja onesnaženosti: 2 (IEC 60664-1, EN 60664-1)
- Dovoljena vlažnost (delovanje): 5% ... 95 % (brez kondenzacije)
- Oznaka konektorja: Axioline P-konektor
- Dolžina odstranjevanja izolacije: 8 mm
- Položaj namestitve: poljuben (brez temperaturnega znižanja)
- ATEX: ATEX
- IECEx: IECEx
- Hitrost prenosa: 100 Mbps
- Označevanje: Razred I, Oddelek 2, Skupine A, B, C, D, T4; Razred I, Območje 2, IIC T4
- UL, ZDA / Kanada: Razred I, Div. 2, Skupine A, B, C, D T4
- Največja izguba moči pri nominalnih pogojih: 2,55 W
- Zaščitni razred: III (IEC 61140, EN 61140, VDE 0140-1)
- Število vmesnikov: 2
- Zračni tlak (delovni): 70 kPa ... 106 kPa (do 2000 m nadmorske višine)
- Obseg dobave: vključno z modulom vtičnice in konektorjem
- Območje napajalne napetosti: 19,2 V DC ... 30 V/DC
- Potrdilo: E196811
- Priključna tehnologija: Priključna tehnologija
- Dovoljena vlažnost (skladiščenje/transport): 5 % ... 95 % (brez kondenzacije)
- Opomba glede uporabe: Samo za industrijsko uporabo
- Poraba toka: maks. 135 mA; tip. 110 mA
- Priključek vodnika: Priključek vodnika
- Zaščitno vezje: Prenapetostna zaščita | elektronska (35 V, 0,5 s); Zaščita pred obratno polarnostjo | Dioda za zaščito pred obratno polarnostjo; Zaščita pred prehodnimi pojavi | Dušilna dioda
- Zračni tlak (skladiščenje/transport): 70 kPa ... 106 kPa (do 2000 m nadmorske višine)
- Opomba glede vrste priključitve: Informacije o prerezih vodnikov najdete v uporabniškem priročniku »Axioline P: Sistem in namestitev«.
- Omejitev uporabe: Omejitev uporabe
- Opomba o EMC: EMC: Izdelek razreda A, glejte izjavo proizvajalca v območju za prenose
- Posebne lastnosti: Funkcionalnost HART
- CCCex - Opomba: Uporaba v potencialno eksplozivnih atmosferah na Kitajskem ni dovoljena.
- Ex-Data: Ex-Data
- UKCA Ex (UKEX): UKCA Ex (UKEX)
- CCC / Kitajska Ex: CCC / Kitajska Ex
- Število izhodov: 4 (HART)
- Oznaka izhoda: Analogni izhodi
- Izhodni signalni tok: 0 mA ... 20 mA; 4 mA ... 20 mA
- Opomba glede dimenzij: Globina velja pri uporabi montažne letve TH 35-7,5 (v skladu z EN 60715).
- Analogni: Analogni:
- Napajalna napetost: 5 V DC (prek modula vtičnice vodila)
- UL Ex, ZDA / Kanada: UL Ex, ZDA / Kanada
- Opomba glede tehnologije povezave: oklopljene, zasukane parice
- Modul: Modul
- Vhodni naslovni prostor: 32 bajtov (vdelana programska oprema 1.00); 40 bajtov (od vdelane programske opreme 1.02 naprej)
- Izhodni naslovni prostor: 8 bajtov
- Ločitev/izolacija potencialov napetostnih območij: Ločitev/izolacija potencialov napetostnih območij
- Preskusna napetost: napajanje 24 V (periferne naprave) / Funkcionalna ozemljitev: 500 V AC, 60 Hz, 1 min
- Oblike podatkov: vrstično, združljivo s S7, standardno oblikovanje
- Preskusna napetost: napajanje 5 V lokalnega vodila (UBus) / Funkcionalna ozemljitev: 500 V AC, 60 Hz, 1 min
- Preskusna napetost: 5 V napajanje lokalnega vodila (UBus) / Analogni vhodi: 1500 V AC, 60 Hz, 1 min
- Preskusna napetost: napajanje 24 V (periferne naprave) / analogni vhodi: 1500 V AC, 60 Hz, 1 min
- Preskusna napetost: Analogni vhodi / Funkcionalna ozemljitev: 500 V AC, 60 Hz, 1 min
- Ločljivost D/A pretvornika: 16 bitov
- Predstavitev izhodne vrednosti: 16 bitov
- Posodobitev procesnih podatkov: 1,9 ms (zakasnitev analognega izhoda)
- Lokalni avtobus Axioline P: Lokalni avtobus Axioline P
- Potenciali: Napajalna napetost (UL): Potenciali: Napajalna napetost (UL)
- Potencialno: Napajanje lokalnega vodila Axioline P (UBus): Potencialno: Napajanje lokalnega vodila Axioline P (UBus)
- Axioline P konektorji: Axioline P konektorji
- Vrsta izdelka
Analogni modul
- Vrsta
AXL P AO4 HART 1F
- Število analognih izhodov maks.
4
- Število izhodov maks.
4
- Delovna napetost
24 V/DC
5 V/DC
- Višina
126.1 mm
- Dolžina
77.14 mm
- Širina
53.6 mm
IP20
- Mere
(D x Š x V) 77.14 x 53.6 x 126.1 mm
- Priključna tehnika
2 vodnika
- Priključitev
Push-in priključek
- Maks. poraba toka
160 mA
- Proizv. št. delov
1087079
- Izvedba
blokovni modularni
- Način montaže (podrobnosti)
montaža nosilne letve
- Maks. temperatura okolice
70 °C
- Min. temperatura okolice
-40 °C
- Napetost logike U
5 V/DC
- Globina
75.948224 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3563194 Phoenix Contact AXL P AO4 HART 1F 1087079 Analogni modul 24 V/DC, 5 V/DC
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3563194 Phoenix Contact AXL P AO4 HART 1F 1087079 Analogni modul 24 V/DC, 5 V/DC
Opis
Axioline P, analogni izhodni modul, analogni izhodi: 4 (HART), 0 mA ... 20 mA, 4 mA ... 20 mA, tehnika povezave: 2-žična, hitrost prenosa v lokalnem vodilu: 100 Mbit/s, funkcionalnost HART, stopnja zaščite: IP20, vključno z modulom vtičnice vodila in konektorjem
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
