Name: Phoenix Contact AXL SE PD16 GND 1337224 Potencialni distributer 24 V/DC
Brand: Phoenix Contact
SKU: 3583045
Availability: SoldOut

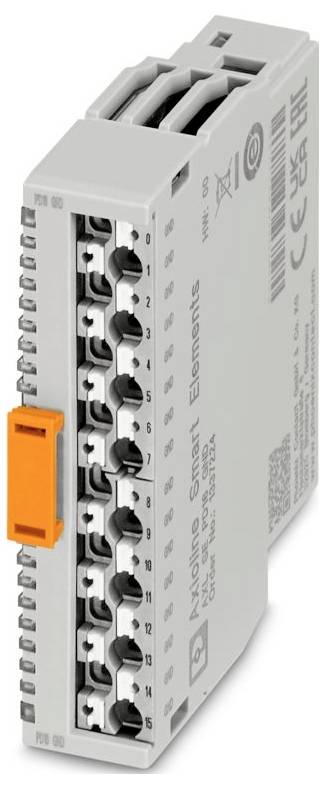

Industrijski elektronski modul z označenimi sponkami in oranžnim sponkom, namenjen za inteligentne sisteme nadzora.

Slika je simbolična

Podatkovni list izdelka (PDF)

Ni na voljo

Skupaj (28,99 € / Kos)

28,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: Axioline Smart Elements
Zasnova: modularna
Vrsta povezave: Vtični priključek
Presek fleksibilnega vodnika: 0,25 mm² ... 1,5 mm²
Presek togega vodnika: 0,25 mm² ... 1,5 mm²
Presek vodnika AWG: 24 ... 16
širina 14,9 mm
Višina 62,2 mm
Globina: 62 mm
Okoljski pogoji: Okoljski pogoji
Stopnja zaščite: IP20 (ni ocenjeno s strani UL)
Temperatura okolice (delovanje): -25 °C ... 60 ℃
Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
Vrsta montaže: Vtična montaža (reža Smart Element)
Izolacijske lastnosti: Izolacijske lastnosti
Kategorija prenapetosti: II (IEC 60664-1, EN 60664-1)
Stopnja onesnaženosti: 2 (IEC 60664-1, EN 60664-1)
Dovoljena vlažnost (delovanje): 5% ... 95 % (brez kondenzacije)
Oznaka priključka: Periferni
Dolžina odstranjevanja izolacije: 8 mm
Položaj namestitve: Glejte sistem, v katerega nameščate pametni element.
Hitrost prenosa: Oglejte si sistem, v katerem uporabljate pametni element.
Presek fleksibilnega vodnika s tulko in plastičnim tulcem: 0,25 mm² ... 1,5 mm²
Presek fleksibilnega vodnika z žično tulko brez plastične tulke: 0,25 mm² ... 1,5 mm²
Največja izguba moči pri nominalnih pogojih: 0 W
Zaščitni razred: III (IEC 61140, EN 61140, VDE 0140-1)
Število vmesnikov: 1
Zračni tlak (delovni): 70 kPa ... 106 kPa (do 3000 m nadmorske višine)
Območje napajalne napetosti: 19,2 V DC ... 30 V DC (vključno z vsemi tolerancami, vključno z valovitostjo)
Priključna tehnologija: Priključna tehnologija
Dovoljena vlažnost (skladiščenje/transport): 5 % ... 95 % (brez kondenzacije)
Opomba glede uporabe: Samo za industrijsko uporabo
Poraba toka: min. 0 mA (brez priključene periferne opreme)
Priključek vodnika: Priključek vodnika
Zaščitno vezje: Zaščita pred prenapetostjo | Glejte sistem, v katerem uporabljate pametni element; Zaščita pred obratno polarnostjo | Dioda za zaščito pred obratno polarnostjo
Zračni tlak (skladiščenje/transport): 70 kPa ... 106 kPa (do 3000 m nadmorske višine)
Opomba glede vrste priključitve: Informacije o prerezih vodnikov najdete v uporabniškem priročniku »Axioline Smart Elements«.
Posebne lastnosti: GND
Napajalna napetost: 24 V DC (prek robnega konektorja kartice)
Modul: Modul
ID koda (hex): brez
Kanal procesnih podatkov: 0 bitov
Vhodni naslovni prostor: 0 bajtov (vsi sistemi razen PROFIBUS); 1 bajt (PROFIBUS)
Izhodni naslovni prostor: 0 bajtov
Zahteva za podatke parametrov: 1 bajt
Zahteva po konfiguracijskih podatkih: 6 bajtov
Ločitev/izolacija potencialov napetostnih območij: Ločitev/izolacija potencialov napetostnih območij
Preskusna napetost: napajanje 24 V (periferne naprave) / Funkcionalna ozemljitev: 500 V AC, 50 Hz, 1 min
Vmesnik pametnih elementov: Vmesnik pametnih elementov
Potencial: Logično napajanje za pametne elemente (USE): Potencial: Logično napajanje za pametne elemente (USE)
Potencial: Periferna oskrba (UP): Potencial: Periferna oskrba (UP)
Preskusna napetost: Napajanje logike / napajanje 24 V (periferne naprave): 500 V AC, 50 Hz, 1 min
Preskusna napetost: Napajanje logike / funkcionalna ozemljitev: 500 V AC, 50 Hz, 1 min
Periferija: Periferija
