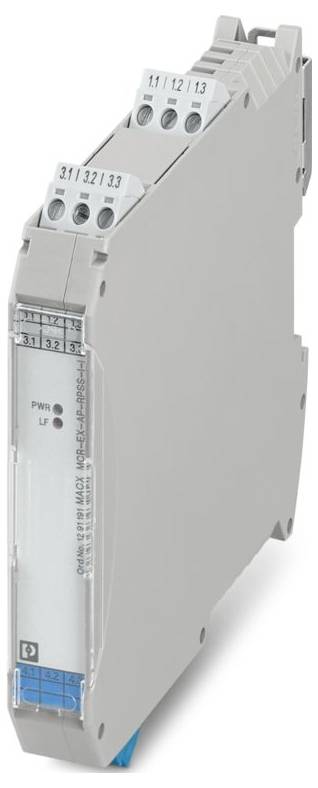

Slika je simbolična
Phoenix Contact MACX MCR-EX-AP-RPSS-I-I 1291191 izolacijski ojačevalnik 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
izolacijski ojačevalnik
Vhodni signal maks. (tok)
24 mA
Vhodni signal maks. (napetost)
30 V
Vrsta
MACX MCR-EX-AP-RPSS-I-I
Mere
(D x Š x V) 113.7 x 17.5 x 112.5 mm
Podatkovni list izdelka (PDF)
Skupaj (425,00 € / Kos)
425,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: MACX Analog
- Vrsta povezave: Vijačna povezava
- Navoj vijaka: M3
- Navor privijanja: 0,5 Nm ... 0,6 Nm
- Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
- Presek togega vodnika: 0,2 mm² ... 2,5 mm²
- Presek vodnika AWG: 24 ... 14
- širina 17,5 mm
- Višina 112,5 mm
- Globina: 113,7 mm
- Razred vnetljivosti po UL 94: V0
- Material ohišja: PA 6.6
- Okoljski pogoji: Okoljski pogoji
- Zaščitni razred: IP20 (priključki); IP30 (ohišje)
- Temperatura okolice (delovanje): -20 °C ... 70 °C (enojna enota: položaj namestitve poljuben); -20 °C ... 55 °C (skupinska montaža: navpična montažna letev brez kroženja zraka); -20 °C ... 65 °C (skupinska montaža: navpična montažna letev s kroženjem zraka); -20 °C ... 60 °C (skupinska montaža: vodoravna montažna letev brez kroženja zraka); -20 °C ... 65 °C (Skupinska montaža: vodoravna montažna letev s kroženjem zraka)
- Temperatura okolice (skladiščenje/transport): -40 °C ... maks. 80 ℃
- Nadmorska višina: ≤ 2000 m
- Standardi/predpisi: IEC/EN 60079-11
- Opomba: Pri priključevanju virov napajanja
- Vrsta montaže: NS 35/15, NS 35/7,5
- Dovoljena vlažnost (delovna): ≤ 95 % (brez kondenzacije)
- Dolžina odstranjevanja izolacije: 7 mm
- Položaj namestitve: navpično, vodoravno
- Opomba za uporabo: Izhodno vedenje = vhodni signal
- Največja notranja induktivnost Li: zanemarljiva
- ATEX: ATEX
- IECEx: IECEx
- Identifikacija: 3
- Izguba moči: 2,2 W (RL 250 Ω)
- Območje napajalne napetosti: 18 V ... 31,2 V
- Opomba o uporabi: Natančnost, tipične vrednosti v % merilnega območja (20 mA) pri UN, 23 °C
- Elektromagnetna združljivost: Preizkušeno v skladu z naslednjimi standardi in predpisi: EN 61326-1 Industrijska uporaba, NAMUR NE 21
- Največja preklopna napetost: 30 V
- Indikator stanja: zelena LED (napajalna napetost); rdeča LED (napaka v omrežju)
- Podprti protokoli: HART transparent
- Galvanska izolacija med vhodom in izhodom: da
- Dobava: Dobava
- Število kanalov: 1
- Kratkostični tok: ≤ 35 mA
- Vhodni tok: ≤ 50 mA
- Zaščita pred obratno polarnostjo: da
- Opis izhoda: Delovanje izolacijskega ojačevalnika
- Nazivna izolacijska napetost: 375 Vpp
- Preskusna napetost: 350 V (50 Hz, 60 s)
- Vhodna napetost Ui: 30 V
- Največja izhodna napetost Uo: 4,1 V
- Maks. izhodni tok Io: 88 mA
- Maks. izhodna moč Po: 576 mW
- Najvišja varnostna napetost: 253 V AC
- Vhodni tok II: 100 mA
- Nazivna napajalna napetost: 24 V DC
- Galvanska izolacija: 3-smerna izolacija
- Vhodna upornost za vhodni tok: ≤ 100 Ω (za vire mA)
- Tipični temperaturni koeficient: ≤ 0,05 % (10 K)
- Podatkovna komunikacija (obvoz): Podatkovna komunikacija (obvoz)
- Poraba energije: 2,7 W (20 mA)
- Vhodni signal: Tok
- Vhodni signalni tok: 0 mA ... 20 mA; 4 mA ... 20 mA (s HART-om); 0 mA ... 24 mA (delovno območje)
- Izhodni signalni tok: 0 mA ... 20 mA; 4 mA ... 20 mA (s HART-om); 0 mA ... 24 mA (delovno območje)
- Vhodna moč Pi: notranje omejena
- Globina NS 35/7,5: 114,5 mm (nameščeno na montažno letev NS 35/7,5 v skladu z EN 60715)
- Frekvenčno merilno območje: 0,5 kHz ... 10 kHz (dvosmerni HART prenos)
- Opis vhoda: pasivni tokovni vhod, lastno varen
- Največji preklopni tok: 100 mA
- Zaščita pred eksplozijo (EPL): Gc
- Galvanska izolacija vhoda/izhoda IEC/EN 60079-11: Galvanska izolacija vhoda/izhoda IEC/EN 60079-11
- Ex i tokokrogi (EPL): Ga; Da; Ma
- Največja notranja kapaciteta Ci: zanemarljiva
- Raven varnostne integritete (SIL, IEC 61508): Raven varnostne integritete (SIL, IEC 61508)
- Obnašanje pri prenosu signala: Vhod = Izhod
- Galvanska izolacija vhoda/napajanja IEC/EN 60079-11: Galvanska izolacija vhoda/napajanja IEC/EN 60079-11
- Galvanska izolacija vhoda/izhoda signalizacije napake IEC/EN 60079-11: Galvanska izolacija vhoda/izhoda signalizacije napake IEC/EN 60079-11
- Galvanska izolacija izhoda 1 / izhoda 2: Galvanska izolacija izhoda 1 / izhoda 2
- Galvanska izolacija izhoda/napajanja: Galvanska izolacija izhoda/napajanja
- Galvanska izolacija izhoda/napajanja/izhoda signala napake: Galvanska izolacija izhoda/napajanja/izhoda signala napake
- Poročilo: Izpis sporočila o napaki: Poročilo: Izpis sporočila o napaki
- IIA (enostavno vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 28 mH / 2330 nF
- IIB/IIIC (enostavno vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 17 mH / 705 nF
- IIC (enostavno vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 2,3 mH / 90 nF
- I (enostavno vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 40 mH / 3750 nF
- IIB/IIIC (mešano vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 17 mH / 290 nF, 2 mH / 320 nF, 0,5 mH / 460 nF, 0,2 mH / 600 nF
- IIC (mešano vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 2 mH / 42 nF, 1 mH / 56 nF, 0,5 mH / 72 nF, 0,2 mH / 90 nF
- Obremenitev: 0 Ω ... 600 Ω; 0 Ω ... 379 Ω (z notranjim uporom 221 Ω za HART)
- Izhodno valovanje (tok): ≤ 40 µA (RMS)
- Napetost odprtega tokokroga: ≤ 26 V
- Zaznavanje napak v omrežju:< 3,6 mA (prekinitev linije)
- IIA (mešano vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 28 mH / 410 nF, 2 mH / 480 nF, 1 mH / 540 nF, 0,2 mH / 820 nF
- Signal: Delovanje izolacijskega ojačevalnika napajanja: Signal: Delovanje izolacijskega ojačevalnika napajanja
- Signal: Delovanje izolacijskega ojačevalnika: Signal: Delovanje izolacijskega ojačevalnika
- Varnostni podatki: Delovanje izolacijskega ojačevalnika napajanja: Varnostni podatki: Delovanje izolacijskega ojačevalnika napajanja
- I (mešano vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 40 mH / 480 nF, 20 mH / 660 nF, 0,5 mH / 810 nF, 0,1 mH / 1200 nF
- Varnostni podatki: Delovanje izolacijskega ojačevalnika: Varnostni podatki: Delovanje izolacijskega ojačevalnika
- Galvanska izolacija vhoda 1 / vhoda 2 IEC/EN 60079-11: Galvanska izolacija vhoda 1 / vhoda 2 IEC/EN 60079-11
- Vrsta
MACX MCR-EX-AP-RPSS-I-I
- Vrsta izdelka
izolacijski ojačevalnik
- Vhodni signal maks. (tok)
24 mA
- Vhodni signal maks. (napetost)
30 V
- Mere
(D x Š x V) 113.7 x 17.5 x 112.5 mm
- Priključek
vijačni
- Izhodni signal (napetost)
0 mA ... 20 mA;4 mA ... 20 mA (mit HART);0 mA ... 24 mA (Funktionsbereich)
- Vhodni signal (tok)
0 mA ... 20 mA;4 mA ... 20 mA (mit HART);0 mA ... 24 mA (Funktionsbereich)
- Vsebina
1 kos
- Konfiguracija
ni nastavljiv
- Širina
17.5 mm
- Višina
112.5 mm
- Dolžina
113.7 mm
- Poraba toka
20 mA
- Maks. temperatura okolice
70 °C
- Min. temperatura okolice
-20 °C
- Napajalna napetost (num.)
24 V/DC
- Napajalna napetost U(B)
18 V ... 31.2 V
- Fleksibilni prečni prerez (maks.)
2.5 mm²
- Maks. prečni prerez trdnosti
2.5 mm²
- Fleksibilen prerez (min.)
0.2 mm²
- Togi prerez (min.)
0.2 mm²
- Globina
113.7 mm
IP20
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3582767 Phoenix Contact MACX MCR-EX-AP-RPSS-I-I 1291191 izolacijski ojačevalnik 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3582767 Phoenix Contact MACX MCR-EX-AP-RPSS-I-I 1291191 izolacijski ojačevalnik 1 kos
Opis
Napajalnik Ex i in vhodni izolacijski ojačevalnik napajata 2-, 3- in 4-žične oddajnike ter prenašata 1:1 pasivni ali aktivni tok 0 mA / 4 mA ... 20 mA vhodni signali Ex i kot aktivni izhodni signali, ki niso Ex i. Število kanalov: 1, HART transparenten, standardna konfiguracija, 3-smerna izolacija, raven varnostne integritete (SIL, IEC 61508): 3, vijačni priključki
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
