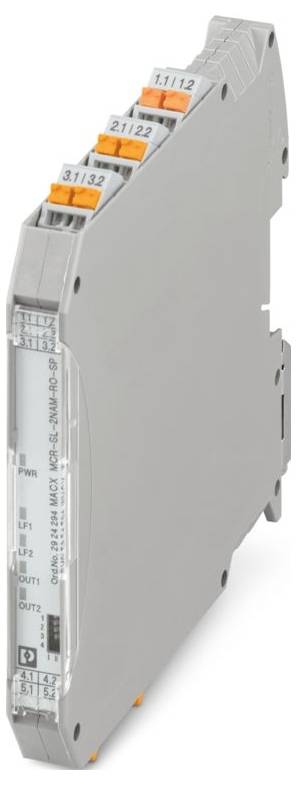

Slika je simbolična
Phoenix Contact MACX MCR-SL-2NAM-RO-SP 2924294 izolacijski stikalni ojačevalnik 1 kos
Vrsta izdelka
izolacijski stikalni ojačevalnik
Vrsta
MACX MCR-SL-2NAM-RO-SP
Mere
(D x Š x V) 113.7 x 12.5 x 107.9 mm
Priključek
Push-In vzmetni priključek
Izhodni signal (napetost)
250 V AC; 120 V DC; 30 V DC
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (184,99 € / Kos)
184,99 €
z DDV
Brezplačna dostava
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: MACX Analog
- Vrsta povezave: Vtični priključek
- Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
- Presek togega vodnika: 0,2 mm² ... 2,5 mm²
- Presek vodnika AWG: 24 ... 14;24 ... 22 (končna tulka TWIN brez plastične tulke); 20 ... 16 (končna tulka TWIN s plastičnim tulcem)
- širina 12,5 mm
- Višina 107,9 mm
- Globina: 113,7 mm
- Barva: siva (RAL 7042)
- Material ohišja: PA 6.6-FR
- Okoljski pogoji: Okoljski pogoji
- Stopnja zaščite: IP20 (ni ocenjeno s strani UL)
- Temperatura okolice (delovanje): -40 °C ... 42 °C; -40 °C ... 49 °C (znižanje nazivne moči)
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Nadmorska višina: ≤ 2000 m (Tehnični podatki se nanašajo na nadmorsko višino ≤ 2000 m). Za visoke nadmorske višine> 2000 m nadmorske višine (glejte podatkovni list).
- Standardi/predpisi: GB/T 3836.1; GB/T 3836.3; GB/T 3836.8
- Opomba: tudi EN 61326-1
- Vrsta montaže: montaža na DIN letev
- Kategorija prenapetosti: II
- Stopnja onesnaženosti: 2
- Dovoljena vlažnost (delovanje): 5% ... 95 % (brez kondenzacije)
- Dolžina odstranjevanja izolacije: 10 mm
- ATEX: ATEX
- IECEx: IECEx
- Oznaka: 2Ex ec nC IIC T4 Gc
- UL, ZDA / Kanada: UL, ZDA / Kanada
- Največja izguba moči pri nominalnih pogojih:< 1 W
- Izguba moči:< 1 W
- Območje napajalne napetosti: 19,2 V DC ... 30 V/DC
- CE: CE
- Potrdilo: BY/112 02.01 TP012 103.01 00078
- Signal: Signal
- Preklopna frekvenca: ≤ 20 Hz (brez obremenitve)
- Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti
- Interferenčno sevanje: Interferenčno sevanje
- Elektromagnetno RF polje: Elektromagnetno RF polje
- Hitri prehodni pojavi (izbruhi): Hitri prehodni pojavi (izbruhi)
- Prevajane motnje: Prevajane motnje
- Odobritev za ladjedelništvo: Odobritev za ladjedelništvo
- INMETRO: INMETRO
- Odpornost: EN 61000-6-2; EN 61326
- Največja preklopna napetost: 250 V AC (2 A); 120 V DC (0,2 A); 30 V DC (2 A)
- Indikator stanja: zelena LED (napajalna napetost); rumena LED (stanje preklopa); rdeča LED (napaka omrežja)
- Oznaka: Prevajane motnje
- Galvanska izolacija med vhodom in izhodom: da
- Uporaba: Digitalni vhod
- Dobava: Dobava
- Največja poraba toka: 35 mA (24 V DC)
- Število kanalov: 0
- Kratkostični tok: 8 mA
- Izolacija: Varna ločitev
- Konfiguracija kontaktov: 1 normalno odprt kontakt na kanal
- Razred vnetljivosti po UL 94 (ohišje): V0 (ohišje)
- Podatki o ladjedelništvu: Podatki o ladjedelništvu
- Temperatura: B
- Vlažnost: B
- Vibracije: A
- EMC: B
- Ohišje: Ob namestitvi na krovu mora biti zagotovljena zahtevana zaščita v skladu s pravili.
- Nazivna izolacijska napetost: 60 V AC/DC (napajanje, vhod/izhod)
- Preskusna napetost: 2,5 kV AC (50 Hz, 60 s)
- Presek fleksibilnega vodnika (2 vodnika enakega prereza): 0,25 mm² ... 0,34 mm² (končna tulka TWIN brez plastične obloge); 0,5 mm² ... 1,5 mm² (končna tulka TWIN s plastično tulko)
- Podatki, povezani z varnostjo: Podatki, povezani z varnostjo
- Podatki: Podatki
- Funkcionalnost: Funkcionalnost
- Material kontaktov: AgSnO2, trdo pozlačen
- CCC / Kitajska Ex: CCC / Kitajska Ex
- Standard Združenega kraljestva: Standard Združenega kraljestva
- Število izhodov: 2
- Stopnja varnostne integritete (SIL): 2
- Nazivna napajalna napetost: 24 V DC -20% ... +25 %
- Galvanska izolacija: 3-smerna izolacija
- Poraba energije:< 1 W
- Globina NS 35/7,5: 114,5 mm (nameščeno na montažno letev NS 35/7,5 v skladu z EN 60715)
- Konfiguracija: DIP stikala
- Število vhodov: 2
- Preklapljanje: Rele: Preklapljanje: Rele
- Vgradnja v eksplozijsko varnem okolju (EPL): Gc; Div. 2
- EAC Izb: EAC Izb
- Kriterij ocenjevanja: A
- Galvanska izolacija vhoda/izhoda IEC/EN 60079-11: Galvanska izolacija vhoda/izhoda IEC/EN 60079-11
- Raven varnostne integritete (SIL, IEC 61508): Raven varnostne integritete (SIL, IEC 61508)
- Varnostni podatki: IEC 61508 - Nizka obremenitev: Varnostni podatki: IEC 61508 - Nizka obremenitev
- Sistematična zmogljivost: Sistematična zmogljivost
- Delovno območje nadmorske višine (≤ 2000 m): Delovno območje nadmorske višine (≤ 2000 m)
- Delovno območje nadmorske višine (≤ 3000 m): Delovno območje nadmorske višine (≤ 3000 m)
- Razpon nadmorske višine:> 4000 m ... 5000 m
- Delovno območje nadmorske višine (≤ 4000 m): Delovno območje nadmorske višine (≤ 4000 m)
- Delovno območje nadmorske višine (≤ 5000 m): Delovno območje nadmorske višine (≤ 5000 m)
- Napetost odprtega tokokroga: 8 V DC
- Zaznavanje napak v liniji:< 0,05 mA ... 0,35 mA (prekinitev linije);< 100 Ω ... 360 Ω (kratki stik); vklop/izklop z DIP stikalom
- Galvanska izolacija vhoda/napajanja, priključek vodila za DIN-letev IEC/EN 60079-11: Galvanska izolacija vhoda/napajanja, priključek vodila za DIN-letev IEC/EN 60079-11
- Galvanska izolacija vhoda/napajanja, priključek vodila za DIN letev IEC/EN 61010-1: Galvanska izolacija vhoda/napajanja, priključek vodila za DIN letev IEC/EN 61010-1
- Galvanska izolacija izhoda 1/izhoda 2/vhoda, napajanje, priključek vodila za DIN letev IEC/EN 61010-1: Galvanska izolacija izhoda 1/izhoda 2/vhoda, napajanje, priključek vodila za DIN letev IEC/EN 61010-1
- Galvanska izolacija izhoda 1/izhoda 2/vhoda/napajanja, priključek vodila za DIN letev: Galvanska izolacija izhoda 1/izhoda 2/vhoda/napajanja, priključek vodila za DIN letev
- Signal: NAMUR: Signal: NAMUR
- Uporabni vhodni viri: bližinski iniciatorji NAMUR (IEC/EN 60947-5-6); brezpotencialni stikalni kontakti; uporovno priključeni stikalni kontakti
- Preklopni prag "0" signalnega toka:< 1,2 mA (blokiranje)
- Preklopni prag "1" signalni tok:> 2,1 mA (prevodni)
- Preklopna histereza:< 0,2 mA
- Največja preklopna zmogljivost: 500 VA
- Priporočena minimalna obremenitev: 5 V / 10 mA
- EAC Izb: EAC Izb
- Vrsta
MACX MCR-SL-2NAM-RO-SP
- Vrsta izdelka
izolacijski stikalni ojačevalnik
- Mere
(D x Š x V) 113.7 x 12.5 x 107.9 mm
- Priključek
Push-In vzmetni priključek
- Izhodni signal (napetost)
250 V AC; 120 V DC; 30 V DC
- Izhodni signal (napetost)
2 A (bei 250 V AC); 0.2 A (bei 120 V DC); 2 A (bei 30 V DC)
- Vhodni signal (napetost)
8 V DC
- Vsebina
1 kos
- Konfiguracija
dip stikalo
- Širina
12.5 mm
- Višina
107.9 mm
- Dolžina
113.7 mm
- Maks. temperatura okolice
49 °C
- Min. temperatura okolice
-40 °C
- Napajalna napetost (num.)
24 V/DC
- Napajalna napetost U(B)
19.2 V DC ... 30 V DC
- Fleksibilni prečni prerez (maks.)
2.5 mm²
- Maks. prečni prerez trdnosti
2.5 mm²
- Fleksibilen prerez (min.)
0.2 mm²
- Togi prerez (min.)
0.2 mm²
- Globina
113.7 mm
IP20
- Preklopna napetost
250 V
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3580213 Phoenix Contact MACX MCR-SL-2NAM-RO-SP 2924294 izolacijski stikalni ojačevalnik 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3580213 Phoenix Contact MACX MCR-SL-2NAM-RO-SP 2924294 izolacijski stikalni ojačevalnik 1 kos
Opis
NAMUR izolacijski ojačevalnik, 2-kanalni, za upravljanje bližinskih iniciatorjev in stikal. Signali se prenašajo na krmilno raven prek relejnih izhodov (normalno odprti kontakti). Zaznavanje napak v omrežju, galvanska 3-smerna izolacija, SIL 2, vtični priključek.
