Name: Phoenix Contact MACX MCR-SL-RPSS-2I-2I-SP 2904090 izolacijski ojačevalnik 1 kos
Brand: Phoenix Contact
SKU: 3579804
Availability: SoldOut

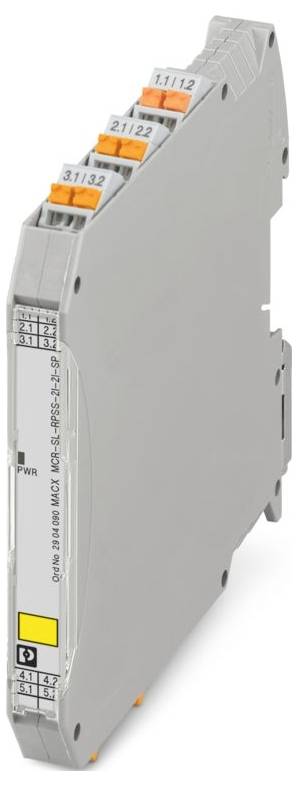

Vrsta zelenih relejev na tiskanih ploščah, razporejenih navpično, zasnovane za sisteme industrijske avtomatizacije, montiranih na DIN vodilo za električne povezave.

Slika je simbolična

Vrsta izdelka

izolacijski ojačevalnik

Vrsta

MACX MCR-SL-RPSS-2I-2I-SP

Mere

(D x Š x V) 113.7 x 12.5 x 107.9 mm

Priključek

Push-In vzmetni priključek

Izhodni signal (napetost)

4 mA ... 20 mA (aktiv)

Podatkovni list izdelka (PDF)

Ni na voljo

Skupaj (385,00 € / Kos)

385,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: MACX Analog
Vrsta povezave: Vtični priključek
Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
Presek togega vodnika: 0,2 mm² ... 2,5 mm²
Presek vodnika AWG: 24 ... 14;24 ... 22 (končna tulka TWIN brez plastične tulke); 20 ... 16 (končna tulka TWIN s plastičnim tulcem)
širina 12,5 mm
Višina 107,9 mm
Globina: 113,7 mm
Barva: siva (RAL 7042)
Material ohišja: PA 6.6-FR
Okoljski pogoji: Okoljski pogoji
Stopnja zaščite: IP20 (ni ocenjeno s strani UL)
Temperatura okolice (delovanje): -40 °C ... 42 °C; -40 °C ... 49 °C (znižanje nazivne moči)
Temperatura okolice (skladiščenje/transport): -40 °C ... maks. 80 ℃
Nadmorska višina: ≤ 2000 m (Tehnični podatki se nanašajo na nadmorsko višino ≤ 2000 m). Za visoke nadmorske višine> 2000 m nadmorske višine (glejte podatkovni list).
Standardi/predpisi: EN 61000-6-4
Opomba: Med postopkom interference lahko pride do manjših odstopanj.
Vrsta montaže: montaža na DIN letev
Kategorija prenapetosti: II
Stopnja onesnaženosti: 2
Dovoljena vlažnost (delovanje): 10 % ... 95 % (brez kondenzacije)
Dolžina odstranjevanja izolacije: 10 mm
ATEX: ATEX
IECEx: IECEx
Identifikacija: d
UL, ZDA / Kanada: UL, ZDA / Kanada
Izguba moči:< 1,4 W (24 V DC / 20 mA)
Območje napajalne napetosti: 19,2 V DC ... 30 V/DC
CE: CE
Certifikat: BVS PB 04-13
Signal: Signal
Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti
Interferenčno sevanje: Interferenčno sevanje
Odobritev za ladjedelništvo: Odobritev za ladjedelništvo
Odpornost: EN 61000-6-2
Indikator stanja: Zelena LED (napajalna napetost)
Podprti protokoli: HART
Galvanska izolacija med vhodom in izhodom: da
Uporaba: Analogni vhod
Dobava: Dobava
Največja poraba energije:< 100 mA (24 V DC / 20 mA)
Število kanalov: 2
Opis izhoda: Tokovni izhod
Izolacija: Varna ločitev
Razred vnetljivosti po UL 94 (ohišje): V0 (ohišje)
Podatki o ladjedelništvu: Podatki o ladjedelništvu
Temperatura: B
Vlažnost: B
Vibracije: A
EMC: A
Ohišje: Ob namestitvi na krovu mora biti zagotovljena zahtevana zaščita v skladu s pravili.
Nazivna izolacijska napetost: 60 V AC/DC (napajanje, vhod/izhod)
Preskusna napetost: 1,5 kV AC (50 Hz, 60 s)
Presek fleksibilnega vodnika (2 vodnika enakega prereza): 0,25 mm² ... 0,34 mm² (končna tulka TWIN brez plastične obloge); 0,5 mm² ... 1,5 mm² (končna tulka TWIN s plastično tulko)
Obremenitev/izhodna obremenitev Izhodni tok: ≤ 450 Ω (20 mA); ≤ 375 Ω (24 mA)
UKCA Ex (UKEX): UKCA Ex (UKEX)
CCC / Kitajska Ex: CCC / Kitajska Ex
Število izhodov: 2
Nazivna napajalna napetost: 24 V DC -20% ... +25 %
Galvanska izolacija: Galvanska izolacija
Največji temperaturni koeficient:< 0,01 %/K
Podatkovna komunikacija (obvoz): Podatkovna komunikacija (obvoz)
Funkcija HART: preglednost HART
Odziv na korak (10–90 %):< 1,3 ms (pri skoku 4 mA...) 20 mA)
Največja napaka pri prenosu:< 0,1 % (končne vrednosti 20 mA)
Poraba energije: ≤ 2,4 W
Vhodni signalni tok: 4 mA ... 20 mA
Napajalna napetost oddajnika:> 16 V (20 mA)
Izhodni signalni tok: 4 mA ... 20 mA (aktivno)
Začetno vedenje v primeru napake:< 3,6 mA (v primeru prekinitve na vhodu (v skladu z NE 43));> 22,5 mA (v primeru kratkega stika na vhodu (po NE 43))
Območje signala preobremenitve/premobremenitve: 0 mA ... 24 mA
Globina NS 35/7,5: 114,5 mm (nameščeno na montažno letev NS 35/7,5 v skladu z EN 60715)
Število vhodov: 2
Vgradnja v eksplozijsko varnem okolju (EPL): Gc; Div. 2
Raven varnostne integritete (SIL, IEC 61508): Raven varnostne integritete (SIL, IEC 61508)
Obnašanje pri prenosu signala: Vhod = Izhod
Signal: Tok: Signal: Tok
Tipične napake pri prenosu:< 0,05 % (končne vrednosti 20 mA)
Delovno območje nadmorske višine (≤ 2000 m): Delovno območje nadmorske višine (≤ 2000 m)
Delovno območje nadmorske višine (≤ 3000 m): Delovno območje nadmorske višine (≤ 3000 m)
Razpon nadmorske višine:> 4000 m ... 5000 m
Delovno območje nadmorske višine (≤ 4000 m): Delovno območje nadmorske višine (≤ 4000 m)
Delovno območje nadmorske višine (≤ 5000 m): Delovno območje nadmorske višine (≤ 5000 m)
Raven zmogljivosti (ISO 13849): Raven zmogljivosti (ISO 13849)
Galvanska izolacija vhoda/izhoda, napajanje IEC/EN 61010-1: Galvanska izolacija vhoda/izhoda, napajanje IEC/EN 61010-1
Galvanska izolacija Izhod 1/Izhod 2/ Napajanje: Galvanska izolacija Izhod 1/Izhod 2/ Napajanje

Vrsta: MACX MCR-SL-RPSS-2I-2I-SP

Vrsta izdelka: izolacijski ojačevalnik

Mere: (D x Š x V) 113.7 x 12.5 x 107.9 mm

Priključek: Push-In vzmetni priključek

Izhodni signal (napetost): 4 mA ... 20 mA (aktiv)

Vhodni signal (tok): 4 mA ... 20 mA

Vsebina: 1 kos

Širina: 12.5 mm

Višina: 107.9 mm

Dolžina: 113.7 mm

Maks. temperatura okolice: 49 °C

Min. temperatura okolice: -40 °C

Napajalna napetost (num.): 24 V/DC

Napajalna napetost U(B): 19.2 V DC ... 30 V DC

Fleksibilni prečni prerez (maks.): 2.5 mm²

Maks. prečni prerez trdnosti: 2.5 mm²

Fleksibilen prerez (min.): 0.2 mm²

Togi prerez (min.): 0.2 mm²

Globina: 113.7 mm

: IP20

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3579804 Phoenix Contact MACX MCR-SL-RPSS-2I-2I-SP 2904090 izolacijski ojačevalnik 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3579804 Phoenix Contact MACX MCR-SL-RPSS-2I-2I-SP 2904090 izolacijski ojačevalnik 1 kos

Opis

2-kanalni izolacijski ojačevalnik napajanja za delovanje 2-žičnih oddajnikov, vhod: 4 ... 20 mA (napajanje), izhod: 4 ... 20 mA (aktivno), dvosmerni prenos digitalne HART prosojnosti, vtični konektor, SIL, PL.
