Name: Phoenix Contact ohišje vtičnice za tiskano vezje Skupno število polov 5 Osnovna mreža: 3.5 mm 1830443 1 kos
Brand: Phoenix Contact
SKU: 2209458
Availability: InStock

Črn, pravokoten priključni blok z več priključki. Služi električni povezavi več vodnikov.

Tehnična risba strojnega dela z dimenzijami v milimetrih. Glavne mere so 2,15, 3,5, 1,85, 2,54, 3,46 in 1,2, ter dolžina 'a'.

Tehnična risba priključka z dimenzijami: 14,45 mm, 10,06 mm, 6,3 mm in variabilno širino 'a' plus 4,3 mm.

Diagram prikazuje električni tok v amperih glede na temperaturo okolja v stopinjah Celzija. Tri krivulje za različne položaje: 2, 5, 12.

Diagram prikazuje električni tok (A) glede na okoliško temperaturo (°C) za 2-, 6- in 12-pozicije. Električni tok pada z naraščanjem temperature.

1/5

Slika je simbolična

Vrsta izdelka

ohišje vtičnice za tiskano vezje

Izvedba

vtičnica

Število vrst

3.5 mm

Skupno število polov

Podatkovni list izdelka (PDF)

Dostava sre.,14.10.

47 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (3,99 € / Kos)

3,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Phoenix Contact ohišje vtičnice za tiskano vezje Skupno število polov 5 Osnovna mreža: 3.5 mm 1830443 1 kos

Vsebina, količina, vsebina količinskih enot na prodajno enoto: 1 kos
Število vrst: 1
Skupno število polov: 5

Tehnične specifikacije

Število priključkov: 5
Nazivni presek: 1,5 mm²
Dimenzije zatiča: 1,12 mm
Skupina izolacijskih materialov: IIIa
Nazivna impulzna napetost (III / 3): 2,5 kV
Vtični sistem: MINI COMBICON
Zaklepanje: brez
Število potencialov: 5
Skupna višina (višina brez spajkalnega zatiča): 6,3 mm
Dolžina zatiča: 2 mm
Razmik zatičev: 2,54 mm
Temperatura okolice (sestavljanje): -5 ° C ... 100 °C
Parna sila na pol približno: 3 N
Vlečna sila na pol približno: 3 N
Paritveni cikli: 25
Frekvenca: 10 - 150 - 10 Hz

Vrsta izdelka: ohišje vtičnice za tiskano vezje

Izvedba: vtičnica

Število vrst: 1

RM: 3.5 mm

Skupno število polov: 5

Širina: 18.3 mm

Nazivni tok: 8 A

Nazivni tok - zaokrožen: 8 A

Vsebina: 1 kos

Mere: (D x Š x V) 14.5 x 18.3 x 8.3 mm

Priključek: za tiskano vezje

Proizv. št. delov: 1830443

Barva: črna

Izolacijski material: LCP

Material kontakta: Cu-zlitina, pocinkana

Kontaktna površina natisne strani: kositer

Stran stika s kontaktno površino: kositer

Nazivna napetost: 160 V

Višina: 8.3 mm

Dolžina: 14.5 mm

Maks. temperatura: +100 °C

Min. temperatura: -40 °C

Vrsta: IMC 1,5/ 5-G-3,5 P20 THR

Različice(Vse cene so z DDV)

Nazivni tok - zaokrožen

Širina

Skupno število polov

Phoenix Contact ohišje vtičnice za tiskano vezje Skupno število polov 5 Osnovna mreža: 3.5 mm 1830443 1 kos

Št. izdelka:2209458

Dostava sre.,14.10.

47 kos - zaloga NemčijaConrad Electronic

Priporočeni izdelki

8 A

18.3 mm

3.5 mm

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

3,99 €^*

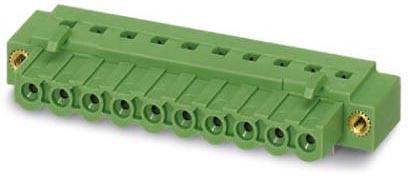

Phoenix Contact ohišje vtičnice za tiskano vezje Skupno število polov 10 Osnovna mreža: 5.08 mm 1943506 50 kos

Št. izdelka:2209543

Dostava pon.,26.10.

33 Set (i) - zaloga NemčijaConrad Electronic

16 A

60.92 mm

5.08 mm

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

395,00 €^*

Phoenix Contact ohišje vtičnice za tiskano vezje Skupno število polov 12 Osnovna mreža: 5.08 mm 1943412 50 kos

Št. izdelka:2209542

Dostava pon.,9.11.

Conrad Electronic

16 A

62.96 mm

5.08 mm

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

395,00 €^*

Phoenix Contact ohišje vtičnice za tiskano vezje Skupno število polov 12 Osnovna mreža: 5.08 mm 1943632 50 kos

Št. izdelka:2209544

Dostava pon.,9.11.

Conrad Electronic

16 A

62.96 mm

5.08 mm

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

395,00 €^*

Phoenix Contact ohišje vtičnice za tiskano vezje Skupno število polov 3 Osnovna mreža: 5.08 mm 1769294 250 kos

Št. izdelka:2209338

Dostava pon.,9.11.

Conrad Electronic

12 A

17.24 mm

5.08 mm

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

349,00 €^*

Phoenix Contact ohišje vtičnice za tiskano vezje Skupno število polov 3 Osnovna mreža: 7.62 mm 1708941 1 kos

Št. izdelka:2209291

Dostava pon.,26.10.

4 kos - zaloga NemčijaConrad Electronic

41 A

38.08 mm

7.62 mm

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

6,49 €^*

Phoenix Contact ohišje vtičnice za tiskano vezje Skupno število polov 4 Osnovna mreža: 3.5 mm 1830883 50 kos

Št. izdelka:2209461

Dostava pon.,9.11.

Conrad Electronic

8 A

14.8 mm

3.5 mm

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

104,99 €^*

Phoenix Contact ohišje vtičnice za tiskano vezje Skupno število polov 8 Osnovna mreža: 5.08 mm 1943373 50 kos

Št. izdelka:2209541

Dostava pon.,9.11.

Conrad Electronic

16 A

42.64 mm

5.08 mm

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

265,00 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2209458 Phoenix Contact ohišje vtičnice za tiskano vezje Skupno število polov 5 Osnovna mreža: 3.5 mm 1830443 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2209458 Phoenix Contact ohišje vtičnice za tiskano vezje Skupno število polov 5 Osnovna mreža: 3.5 mm 1830443 1 kos

Opis

Zasnovan za vključitev v postopek spajkanja SMT. Obrnjeno osnovno ohišje z vtičnicami za izhode prstov, ki so varni s prstom ali povezave med ploščo in ploščo.

Besedilo je strojno prevedeno.

Opis

Zasnovan za vključitev v postopek spajkanja SMT. Obrnjeno osnovno ohišje z vtičnicami za izhode prstov, ki so varni s prstom ali povezave med ploščo in ploščo.

Besedilo je strojno prevedeno.
