Name: Phoenix Contact PLC-OSC- 24DC/ 48DC/100/C1D2 optosklopnik 1 zapiralo 1 kos
Brand: Phoenix Contact
SKU: 3582598
Availability: BackOrder

Detaljni posnetek kovinskega vijaka s režastim头om in navojnim stebliščem, ki se uporablja za varno povezovanje materialov.

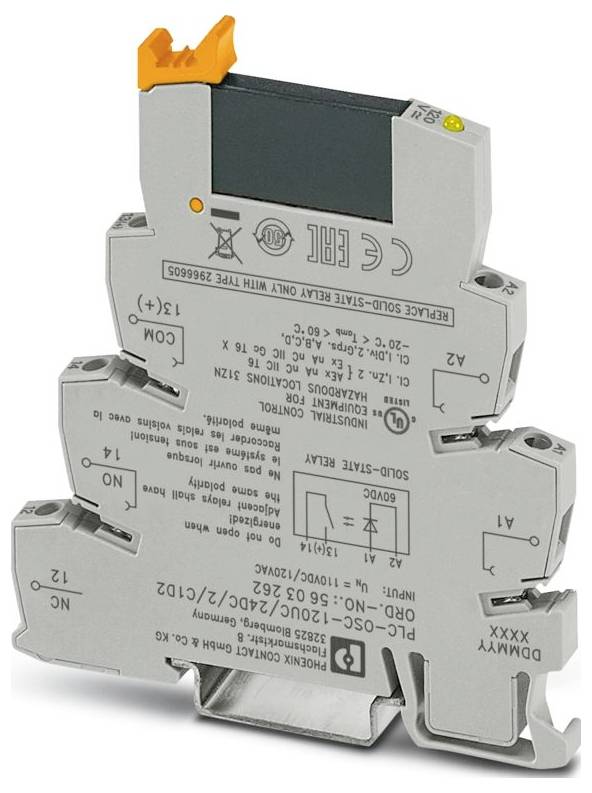

Slika je simbolična

Vrsta izdelka

optosklopnik

Kontakt

1 zapiralo

Preklopna napetost (maks.)

48 V/DC

Vrsta

PLC-OSC- 24DC/ 48DC/100/C1D2

Priključek

vijačni

Podatkovni list izdelka (PDF)

Dostava pon.,26.10.

71 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (31,99 € / Kos)

31,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: PLC-INTERFACE
Vrsta povezave: Vijačna povezava
Navoj vijaka: M3
Navor privijanja: 0,6 Nm ... 0,8 Nm
Presek fleksibilnega vodnika: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (končna tulka z enojno žico); 2x 0,5 mm² ... 1,5 mm² (končna tulka TWIN)
Presek togega vodnika: 0,14 mm² ... 2,5 mm²
Presek vodnika AWG: 26 ... 14
širina 6,2 mm
Višina: 80 mm
Globina: 94 mm
Barva: siva (RAL 7042)
Okoljski pogoji: Okoljski pogoji
Temperatura okolice (delovanje): -20 °C ... 60 ℃
Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
Standardi/predpisi: IEC 60947-5-1
Vrsta montaže: montaža na DIN letev
Kategorija prenapetosti: III
Stopnja onesnaženosti: 2
Dolžina odstranjevanja izolacije: 8 mm
Položaj namestitve: poljuben
Identifikacija: ISA-S71.04. Skupina za težke pogoje G3; EN 60068-2-60
UL, ZDA / Kanada: UL, ZDA / Kanada
Največja izguba moči pri nominalnih pogojih: 0,2 W
Način delovanja: 100 % ED
CE: CE
Vhodno napetostno območje: 19,2 V DC ... 28,8 V enosmernega toka
Tipični čas vklopa: 20 µs (pri UN)
Navodila za sestavljanje: se lahko združijo brez razmika
Zaščitno vezje: Zaščita pred obratno polarnostjo | Dioda za zaščito pred obratno polarnostjo; Zaščita pred prenapetostjo
Preskus onesnaževalnega plina: Preskus onesnaževalnega plina
Izhodna napetost: 3 V DC ... 48 V DC
Uporaba: Razred I, Oddelek 2; območja, ogrožena od eksplozije
Omejitev uporabe: Omejitev uporabe
Opomba o EMC: EMC: Izdelek razreda A, glejte izjavo proizvajalca v območju za prenose
Izolacijske lastnosti: Standardi / Predpisi: Izolacijske lastnosti: Standardi / Predpisi
Izolacija: Osnovna izolacija
Stanje vzdrževanja podatkov: Stanje vzdrževanja podatkov
Datum zadnje posodobitve podatkov: 20. januar 2026
Preskusna napetost (vhod/izhod): 2,5 kV (50 Hz, 1 min., vhod/izhod)
Nazivna vhodna napetost UN: 24 V DC
Nazivna napetost (priključen polprevodniški rele): 24 V DC
Območje vhodne napetosti glede na UN: 0,8 ... 1,2
Preklopni prag signala "0" glede na UN: ≤ 0,4
Preklopni prag signala "1" glede na UN: ≥ 0,8
Tipični vhodni tok pri UN: 8,5 mA
Tipični čas izklopa: 300 µs (pri UN)
Indikator delovne napetosti: rumena LED
Frekvenca prenosa 300 Hz
Konfiguracija kontaktov: 1 normalno odprt kontakt
Vrsta digitalnega izhoda: elektronski
Največji neprekinjeni tok: 100 mA
Padec napetosti pri največjem neprekinjenem toku: ≤ 1 V
Izhodno vezje: 2-žično, brez ozemljitve
Razred vnetljivosti po UL 94 (ohišje): V0 (ohišje)
UL, ZDA: UL, ZDA
UL, Kanada: UL, Kanada
Standardi / Predpisi: Standardi / Predpisi

Vrsta izdelka: optosklopnik

Vrsta: PLC-OSC- 24DC/ 48DC/100/C1D2

Priključek: vijačni

Odzivna napetost (min.): 19.2 V/DC

Delovna napetost (maks.): 28.8 V/DC

Čas odziva: 20 µs

Čas padanja: 300 µs

Kontakt: 1 zapiralo

Preklopna napetost (maks.): 48 V/DC

Značilnosti: z diodo za zaščito polaritete

Maks. temperatura: 60 °C

Min. temperatura: -20 °C

Globina: 94 mm

Širina: 6.2 mm

Višina: 80 mm

Mere: (Š x V x G) 6.2 x 80 x 94 mm

Vsebina: 1 kos

Vhodna napetost: 19,2–28,8 V

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3582598 Phoenix Contact PLC-OSC- 24DC/ 48DC/100/C1D2 optosklopnik 1 zapiralo 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3582598 Phoenix Contact PLC-OSC- 24DC/ 48DC/100/C1D2 optosklopnik 1 zapiralo 1 kos

Opis

PLC vmesnik, sestavljen iz priključne letve za montažo na DIN-letev z vijačno povezavo in vtičnega miniaturnega polprevodniškega releja, vhod: 24 V DC, izhod: 3–48 V DC/100 mA, UL/cUL: odobreno za uporabo v eksplozijsko nevarni coni razreda I, divizije 2
