Name: Relejska spojka Weidmüller TRS 24VDC 1CO AU 1123000000
Brand: Weidmüller
SKU: 299042
Availability: BackOrder

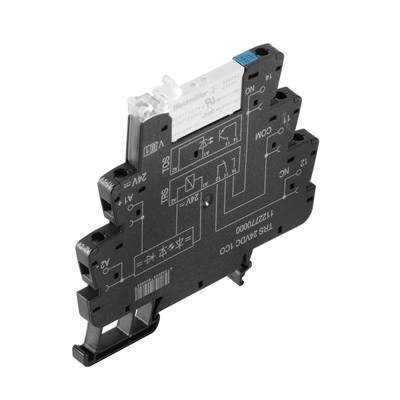

Črn električni relejevski adapter z oznakami in električnimi shemami se uporablja za povezovanje komponent v električnih vezjih.

Vrsta izdelka

povezovalni rele

Kontakt

1 menjalo

Nazivna napetost

24 V/DC

Preklopna napetost (maks.)

250 V/AC

Preklopni tok maks.

6 A

Podatkovni list izdelka (PDF)

Dostava pon.,26.10.

5 Set (i) - zaloga Nemčija

Število (velikost pakiranja 10 kos)

Set (i) - zaloga Nemčija

Skupaj (16,50 € / Kos)

189,99 €

-13 %

164,99 €

z DDV

Samo 16,00 €

Na voljo samo 5 Set (i) - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Weidmüller TRS 24VDC 1CO AU povezovalni rele 24 V/DC 6 A 1 menjalo 10 kos

Industrijska embalaža z 10 kosi

Tehnične specifikacije

Vlažnost: 5 ... 95% rel. Vlažnost, Tu = 40 ° C, brez kondenzacije
Temperatura skladiščenja: -40 ° C ... 85 ° C
Nazivna moč: 280 mW
Napetost odziva / izpada: 16 V / 3 V DC
Prikaz stanja: LED zeleno
Nazivna stikalna napetost: 250 V AC
Vklopni tok: 20 A / 20 ms
Preklopna zmogljivost DC (ohmična), maks .: 144 W @ 24 V
najmanjša preklopna zmogljivost: 1 mA @ 1 V
Največja frekvenca preklopa pri nazivni obremenitvi: 0,1 Hz
Podporna tirnica: TS 35
Gumb za preizkus: Ne
Kazalnik položaja mehanskega stikala: Ne
Nazivna napetost: 300 V
Kategorija prenapetosti: III
Stopnja onesnaženosti: 2
Vhod - izhod dielektrične trdnosti: 4 kVeff / 1 min.
Odprti kontakt dielektrične trdnosti: 1 kVeff / 1 min
Impulzna vzdržljiva napetost: 6 kV (1,2 / 50 µs)
Dolžina odstranjevanja nazivne povezave: 8 mm
Moment privijanja, največ: 0,4 Nm
Območje vpenjanja, nazivni priključek: 1,5 mm²
Območje vpenjanja, najmanj: 0,14 mm²
Območje vpenjanja, največ: 2,5 mm²
Prerez priključka vodnika, poln, najmanj: 0,14 mm²
Prerez priključka vodnika, poln, največ: 2,5 mm²
Prerez priključka vodnika, fino uvijen, najmanj: 0,14 mm²
Prerez priključka vodnika, fino uvijen, največ: 2,5 mm²
Prerez priključka vodnika, fino uvijen AEH s plastičnim obročem DIN 46228/4, min .: 0,25 mm²
Prerez priključka vodnika, fino uvijen AEH s plastičnim obročem DIN 46228/4, največ: 2,5 mm²
Prerez priključka vodnika, fino uvijen, AEH (DIN 46228-1), min .: 0,25 mm²
Prerez priključka vodnika, fino uvijen, AEH (DIN 46228-1), največ: 2,5 mm²
Prerez priključka vodnika, fino uleten, 2 vpenjala, najmanj 0,5 mm²
Prerez priključka vodnika, fino uleten, 2 vpenjalna vodnika, največ: 1 mm²
Velikost rezila: Gr. PH0
Preklopna napetost DC, maks .: 250 V
Zakasnitev izklopa: ≤ 16 ms
Tip vodnika: togi bakreni vodnik, drobno verižen bakreni vodnik
Tok prevzema / sprostitve, običajno: 7,5 mA / 1 mA DC
Nadomestni rele napetosti tuljave, ki odstopa od nazivne krmilne napetosti: št
Nadomestna napetost tuljave releja: 24 V DC

Vrsta izdelka: povezovalni rele

Vrsta: TRS 24VDC 1CO AU

Priključek: vijačni

Barva: črna

Kontakt: 1 menjalo

Material kontakta: AgNi + 5 µ Au

Nazivna napetost: 24 V/DC

Preklopna napetost (maks.): 250 V/AC

Preklopni tok maks.: 6 A

Maks. preklopna moč: 1500 VA

Mehanska življenjska doba: 5 x 10⁶Cikli

Zračna/plazilna razdalja (tuljave/kontakti): 5.5 mm

: IP20

Maks. temperatura: +60 °C

Min. temperatura: -40 °C

Globina: 87.8 mm

Širina: 6.4 mm

Višina: 89.6 mm

Mere: (Š x V x G) 6.4 x 89.6 x 87.8 mm

Vsebina: 10 kos

Industrijsko pakiranje: da

Teža: 33 g

UKCA: da

Različice(Vse cene so z DDV)

Preklopni tok maks.

Nazivna napetost

Kontakt

Relejska spojka Weidmüller TRS 24VDC 1CO AU 1123000000

Št. izdelka:299042

Dostava pon.,26.10.

5 Set (i) - zaloga NemčijaConrad Electronic

Priporočeni izdelki

6 A

24 V/DC

1 menjalo

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

164,99 €^*

Relejska spojka Weidmüller TRS 120VUC 1CO AU 1123040000

Št. izdelka:299060

Dostava pet.,11.12.2026

Conrad Electronic

6 A

120 V DC/AC

1 menjalo

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

234,99 €^*

Relejska spojka Weidmüller TRS 120VUC 2CO AU 1123780000

Št. izdelka:306819

Dostava pet.,11.12.2026

Conrad Electronic

8 A

120 V DC/AC

2 menjalo

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

239,99 €^*

Relejska spojka Weidmüller TRS 12VDC 1CO AU 1122990000

Št. izdelka:299039

Dostava pon.,18.1.2027

Conrad Electronic

6 A

12 V/DC

1 menjalo

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

164,99 €^*

Relejska spojka Weidmüller TRS 12VDC 2CO AU 1123720000

Št. izdelka:306813

Dostava pon.,18.1.2027

Conrad Electronic

8 A

12 V/DC

2 menjalo

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

199,99 €^*

Relejska spojka Weidmüller TRS 230VUC 1CO AU 1123050000

Št. izdelka:299080

Dostava pon.,18.1.2027

Conrad Electronic

6 A

230 V DC/AC

1 menjalo

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

234,99 €^*

Relejska spojka Weidmüller TRS 24VDC 2CO AU 1123730000

Št. izdelka:306814

Dostava pon.,18.1.2027

Conrad Electronic

8 A

24 V/DC

2 menjalo

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

194,99 €^*

Relejska spojka Weidmüller TRS 24VUC 1CO AU 1123010000

Št. izdelka:299046

Dostava pon.,18.1.2027

Conrad Electronic

6 A

24 V DC/AC

1 menjalo

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

184,99 €^*

Relejska spojka Weidmüller TRS 24VUC 2CO AU 1123740000

Št. izdelka:306815

Dostava pon.,26.10.

5 Set (i) - zaloga NemčijaConrad Electronic

8 A

24 V DC/AC

2 menjalo

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

234,99 €^*

Relejska spojka Weidmüller TRS 48VUC 1CO AU 1123020000

Št. izdelka:299052

Dostava pon.,18.1.2027

Conrad Electronic

6 A

48 V DC/AC

1 menjalo

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

234,99 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 299042 Relejska spojka Weidmüller TRS 24VDC 1CO AU 1123000000

Navodila za uporabo in varnost

Navodila za uporabo in varnost 299042 Relejska spojka Weidmüller TRS 24VDC 1CO AU 1123000000

Opis

Relejna spojka. TERMERI, število kontaktov: 1, preklopni kontakt, AgNi 5 μm Au, nazivna krmilna napetost: 24 V DC ± 20%, neprekinjeni tok: 6 A, vijačna povezava. TERMSERIES relejska spojka 1 preklopni kompletni modul, sestavljen iz releja in podstavka z AC / DC / UC tuljavami z vijačnim priključkom. Ejektor z geometrijo vodil svetlobe (prikaz stanja).

Besedilo je strojno prevedeno.
