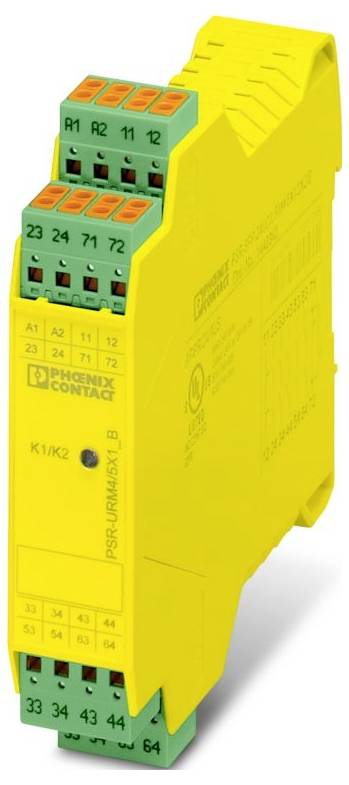

Slika je simbolična
Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2/B 1442342 razširitveni modul 24 V/DC
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Skupaj (139,99 € / Kos)
139,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: PSRclassic
- Vrsta povezave: Vtični priključek
- Presek fleksibilnega vodnika: 0,2 mm² ... 1,5 mm²
- Presek togega vodnika: 0,2 mm² ... 1,5 mm²
- Presek vodnika AWG: 24 ... 16
- širina 22,5 mm
- Višina: 112 mm
- Globina: 114,5 mm
- Material ohišja: PA
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -20 °C ... 55 °C (upoštevajte znižanje nazivne moči)
- Temperatura okolice (skladiščenje/transport): -40 °C ... 70 °C
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: III
- Stopnja onesnaženosti: 2
- Vibracije (delovanje): 10 Hz ... 150 Hz, amplituda 0,15 mm, 2 g
- Dolžina odstranjevanja izolacije: 8 mm
- Položaj namestitve: navpično ali vodoravno
- Presek fleksibilnega vodnika s tulko in plastičnim tulcem: 0,25 mm² ... 1,5 mm² (samo v povezavi s CRIMPFOX 6)
- Presek fleksibilnega vodnika z žično tulko brez plastične tulke: 0,25 mm² ... 1,5 mm² (samo v povezavi s CRIMPFOX 6)
- Največja izguba moči pri nominalnih pogojih: 16,6 W (US = 26,4 V, IL² = 72 A², PTotal max = 2,2 W + 14,4 W)
- CE: CE
- Priključna tehnologija: Priključna tehnologija
- Opomba glede uporabe: Samo za industrijsko uporabo
- Poraba toka: tipično 75 mA
- Priključek vodnika: Priključek vodnika
- Preklopna frekvenca: maks. 0,5 Hz
- Navodila za namestitev: glejte krivuljo zmanjšanja nazivne moči
- Delovna nadmorska višina: največ 2000 m (nad morsko gladino)
- Najvišja dovoljena vlažnost (delovanje): 75 %
- Šok: 15 g
- Zaščitno vezje: supresorska dioda
- Preklopna napetost: min. 5 V AC/DC; maks. 250 V AC/DC
- Uporaba: Razširitveni modul
- Barva (ohišje): rumena (RAL 1018)
- Vklopni tok: min. 10 mA; maks. 6 A
- Opis izhoda: Diagnostični kontakt, 2 NC zaporedno, brez potenciala
- Indikator delovne napetosti: 1 x LED (zelena)
- Konfiguracija kontaktov: 1 povratna tokovna pot
- Največji neprekinjeni tok: 6 A
- Nazivna izolacijska napetost: 250 V
- Podatki, povezani z varnostjo: Podatki, povezani z varnostjo
- Mehanska življenjska doba: 10 x 10⁶ preklopnih ciklov
- Tipičen čas ponovitve:< 20 ms (pri Us/pri krmiljenju preko A1)
- Kontaktni material: AgSnO2
- Preklopna zmogljivost: 1,5 A (AC15); 3 A (DC13)
- Izhodna varovalka: 10 A (gL/gG)
- Tip releja: Elektromehanski rele s pozitivno vodenimi kontakti v skladu z IEC/EN 61810-3
- Časi: Časi
- Tip. Čas oblačenja v ZDA:< 25 ms (pri Us/pri krmiljenju preko A1)
- Odzivni čas:< 1 s
- Nazivni način delovanja: 100 % ED
- Nazivna impulzna vzdržna napetost / izolacija: Glejte podatkovni list, poglavje "Koordinacija izolacije".
- Število izhodov: 1
- Preklopna zmogljivost: min. 50 mW
- Kvadratnik. Skupni tok: 36 A2
- Varnostni podatki: EN ISO 13849: Varnostni podatki: EN ISO 13849
- Stopnja delovanja (PL): e (v povezavi z ustrezno napravo za vrednotenje)
- Stopnja varnostne integritete (SIL): 3 (v povezavi z ustrezno napravo za vrednotenje)
- Varnostni podatki: EN IEC 62061: Varnostni podatki: EN IEC 62061
- Minimalna stopnja zaščite za mesto namestitve: IP54
- Najvišja dovoljena vlažnost (skladiščenje/transport): 75 %
- Opis vhoda: varnostno usmerjen
- Število vhodov: 1
- Vhodna napetost signala "1": 19,2 V ... 26,4 V
- priključek: da
- Krmiljenje: 1- in 2-kanalno
- Kategorija postanka: 0
- Varnostni podatki: IEC 61508 - Visoko zahtevno: Varnostni podatki: IEC 61508 - Visoko zahtevno
- Varnostni podatki: IEC 61508 - Nizka obremenitev: Varnostni podatki: IEC 61508 - Nizka obremenitev
- Največja dovoljena skupna upornost voda: 25 Ω
- Releji: Omogočilne tokovne poti (23/24 ... 63/64): Releji: Omogočilne tokovne poti (23/24 ... 63/64)
- Rele: Pot signalnega toka (71/72): Rele: Pot signalnega toka (71/72)
- Rele: Pot povratnega toka (11/12): Rele: Pot povratnega toka (11/12)
- Digitalno: A1: Digitalno: A1
- Vrsta izdelka
razširitveni modul
- Maks. število digitalnih vhodov
1
- Maks. število vhodov
1
- Število izhodov maks.
7
- Število rele izhodov maks.
6
- Delovna napetost
24 V/DC
- Višina
112 mm
- Dolžina
114.5 mm
- Širina
22.5 mm
IP20
- Mere
(D x Š x V) 114.5 x 22.5 x 112 mm
- Priključitev
Push-in priključek
- Proizv. št. delov
1442342
- Vrsta
PSR-SPP- 24DC/URM4/5X1/2X2/B
- Način montaže (podrobnosti)
montaža nosilne letve
- Maks. temperatura okolice
55 °C
- Min. temperatura okolice
-20 °C
- Globina
114.5 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3583703 Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2/B 1442342 razširitveni modul 24 V/DC
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3583703 Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2/B 1442342 razširitveni modul 24 V/DC
Opis
1- ali 2-kanalni podaljšek kontaktov, 5 normalno odprtih kontaktov, 1 normalno zaprt kontakt, 1 povratna tokovna pot, skupaj z osnovno enoto do kategorije 4 PL e v skladu z EN ISO 13849, varna ločitev, širina: 22,5 mm, vtični priključek
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
