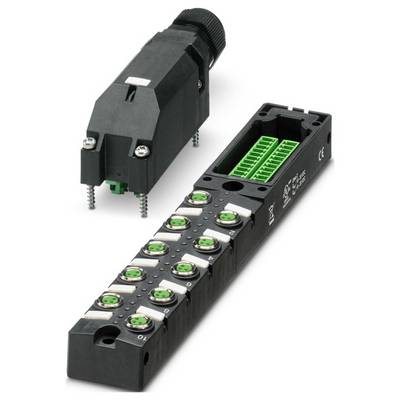

Slika je simbolična

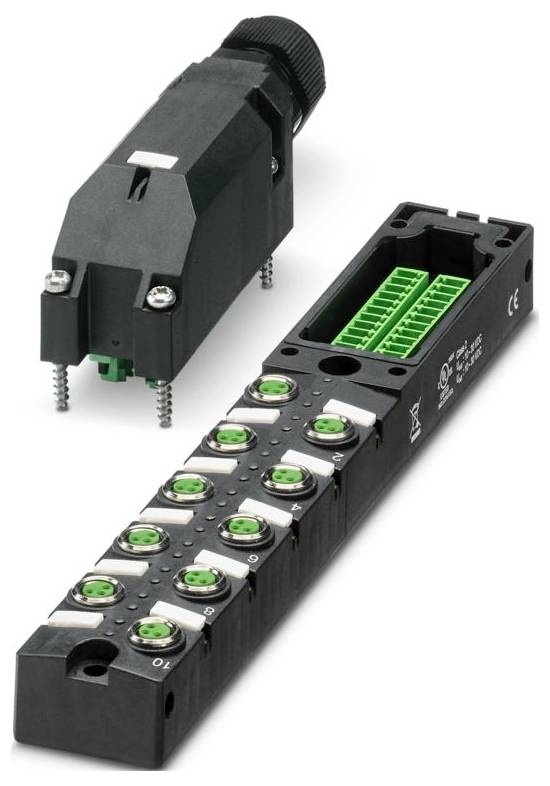

Slika je simbolična
Phoenix Contact SACB-10/3-L-PTP-M8 HD 1197625 škatla za senzorje/aktuatorje razdelilnik M8 s kovinskim navojem 1 kos Sin
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta embalaže
Single
Vrsta izdelka
škatla za senzorje/aktuatorje
Število signalnih mest
10
Število razdelilnikov
10-delni
Zasedenost
enojna
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Kos (kos - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
79,99 €
3
3% = 2,22 €
77,77 €
5
4% = 3,10 €
76,89 €
10
5% = 3,70 €
76,29 €
25
5% = 4,36 €
75,63 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število
Skupaj (79,99 € / Kos)
79,99 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Tehnične specifikacije
- Polzahl: 3
- Nennspannung UN: 24 V DC
- Anschlussart: steckbarer Push-in-Federanschluss
- Širina: 30 mm
- Višina: 49 mm
- Material Gehäuse: PBT
- Umgebungsbedingungen: Umgebungsbedingungen
- Vrsta zaščite: IP67
- Umgebungstemperatur (Betrieb): -25 °C ... maks. 80 ℃
- Normen/Bestimmungen: IEC 61076-2-104
- Material Dichtung: FKM
- Dolžina: 203 mm
- Material Kontaktoberfläche: Ni/Au
- Leitungsaußendurchmesser: 6 mm ... 12 mm
- Hinweis zur Anwendung: Nicht belegte Steckplätze sind vor Inbetriebnahme zu verschließen. Passende Verschlusselemente finden Sie unter "Zubehör".
- Leiteranschluss: Leiteranschluss
- Montagehinweis: ACHTUNG: Beachten Sie beim Verlegen von Leitungen die zulässigen Biegeradien, da durch zu große Biegekräfte die Schutzart gefährdet wird. Fangen Sie vor dem Steckverbinder mechanische Lasten ab, z. B. durch Kabelbinder.
- Normbezeichnung: M8-Steckverbinder
- Anwendung: Standard
- Kodierung: A
- LED: ja
- Material Kontakt: CuZn
- Anzahl der Steckplätze: 10
- Betriebsspannung maximal Umax: 30 V DC
- Bemessungsstrom gesamt: 8 A
- Strombelastbarkeit je Pfad max.: 2 A
- Strombelastbarkeit je Steckplatz: 2 A
- Anschlussart Sensor/Aktor: M8-Buchse
- Anschlussbelegung: Anschlussbelegung
- Steckplatz/Pol = Aderfarbe oder Anschluss: 1 / 4 (A) = 1 / 4;2 / 4 (A) = 2 / 4;3 / 4 (A) = 3 / 4;4 / 4 (A) = 4 / 4;5 / 4 (A) = 5 / 4;6 / 4 (A) = 6 / 4;7 / 4 (A) = 7 / 4;8 / 4 (A) = 8 / 4;9 / 4 (A) = 9 / 4;10 / 4 (A) = 10 / 4;1-10 / 1 (+24 V) = UN;1-10 / 3 (0 V) = 0 V
- Statusanzeige vorhanden: ja
- Material Gewindehülse: Cu-Legierung
- Material Dichtung O-Ring: FKM
- Material Kontaktträger: PBT
- Material Kontakt Stammkabelseite: Cu-Legierung
- Material Kontaktoberfläche Stammkabelseite: verzinnt
- Anschlussquerschnitt Signalleitung flexibel: 0,2 mm² ... 1,5 mm²
- Anschlussquerschnitt Spannungsversorgung flexibel: 0,2 mm² ... 1,5 mm²
- Anschlussquerschnitt AWG Signalleitung flexibel: 24 ... 16
- Anschlussquerschnitt AWG Spannungsversorgung flexibel: 24 ... 16
- Abisolierlänge Signalleitung: 10 mm
- Abisolierlänge der Ummantelung: 70 mm (Stammleitung)
- Anzugdrehmoment-Deckelschraube: 1 Nm
- Anzugdrehmoment Montageschraube für Gehäusebefestigung: 0,8 Nm
- Material Vergussmasse: PUR
- Material Kontaktträger Stammkabelseite: PA
- Lokale Diagnose: Versorgungsspannung LED grün;Statusanzeige I/O LED gelb
- Überwachte Funktion: Versorgungsspannung
- optische Darstellung: LED grün
- Schlüsselweite Überwurfmutter: 24 mm
- Schlüsselweite Kontermutter: 24 mm
- Vrsta embalaže
Single
- Vrsta izdelka
škatla za senzorje/aktuatorje
- Število signalnih mest
10
- Zasedenost
enojna
- Vrsta
SACB-10/3-L-PTP-M8 HD
- Glavni kabel
da
- Število razdelilnikov
10-delni
- Prikaz stanja
z LED diodo
- Vrsta signala
PNP
- Priključek
Push-In vzmetni priključek
- Širina
30 mm
- Dolžina
203 mm
IP67
- Tokovna obremenitev na vtično mesto
2 A
- Skupni tok (enostavno napajanje)
8 A
- Maks. temperatura
80 °C
- Min. temperatura
-25 °C
- Presek priključka maks.
1.5 mm²
- Presek priključka (min.)
0.2 mm²
- Vrsta priključka (razdelilne omarice)
ženski navoj m8
- Material ohišja
PBT
- Skupno število polov
3
- Proizv. št. delov
1197625
- Vsebina
1 kos
- Število pinov
3
- Višina
49 mm
- Tokovna obremenljivost (skupaj)
8 A
- Tokovna obremenljivost na I/O signal
2 A
- Delovna napetost
24 V
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3565938 Phoenix Contact SACB-10/3-L-PTP-M8 HD 1197625 škatla za senzorje/aktuatorje razdelilnik M8 s kovinskim navojem 1 kos Sin
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3565938 Phoenix Contact SACB-10/3-L-PTP-M8 HD 1197625 škatla za senzorje/aktuatorje razdelilnik M8 s kovinskim navojem 1 kos Sin
Opis
Verteilerbox, Anwendung: Standard, Anschlussart: M8-Buchse Metall, Anzahl der Steckplätze: 10, Polzahl: 3, Kodierung: A, Steckplatzbelegung: einfach, Statusanzeige: ja, PNP; Stammleitungsanschluss: steckbarer Push-in-Federanschluss 180°, Schirmung: nein
