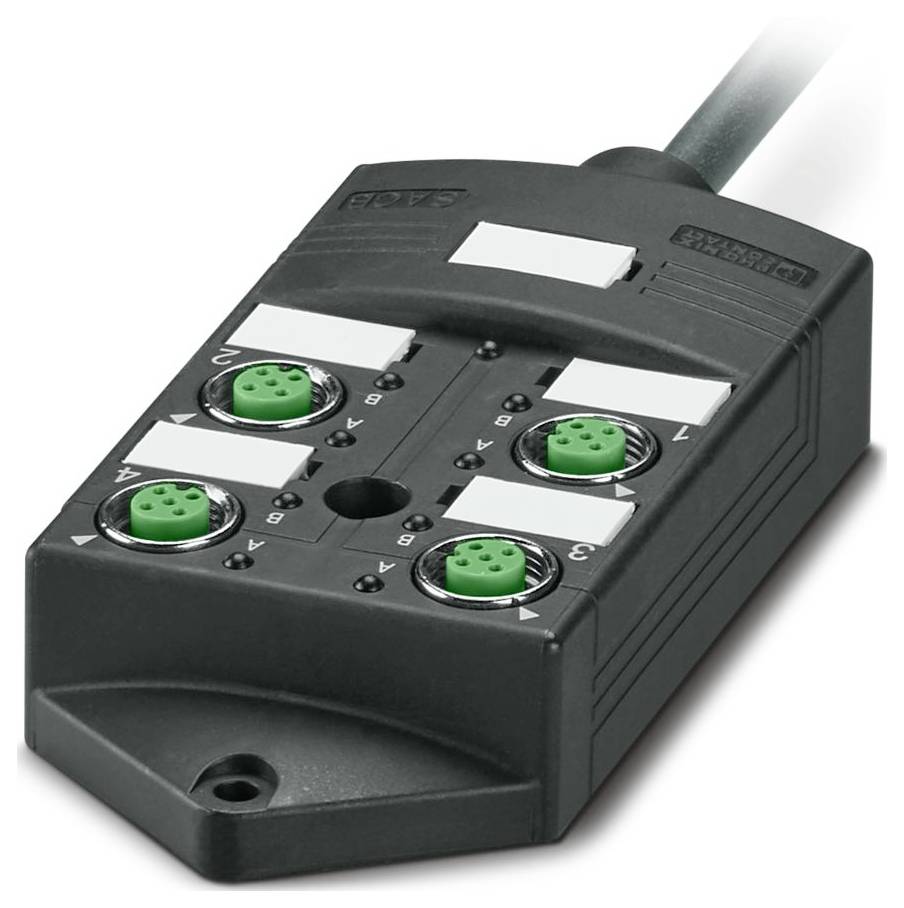

Slika je simbolična
Phoenix Contact SACB-4/ 4-L-15,0PUR SCO 1687912 škatla za senzorje/aktuatorje 26 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
škatla za senzorje/aktuatorje
Število signalnih mest
4
Število razdelilnikov
4-delni
Zasedenost
enojna
Vrsta
SACB-4/ 4-L-15,0PUR SCO
Podatkovni list izdelka (PDF)
Skupaj (2785,00 € / Kos)
2785,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Število polov: 7
- Nazivna napetost UN: 24 V enosmerne napetosti
- Razred vnetljivosti po UL 94: V0
- Okoljski pogoji: Okoljski pogoji
- Zaščitni razred: IP65; IP67; IP69K
- Temperatura okolice (delovanje): -30 °C ... 90 ℃
- Standardi/predpisi: IEC 61076-2-101
- Material tesnila: NBR
- Material kontaktne površine: pozlačen
- Zunanji premer kabla: 6,90 mm ±0,2 mm
- Opomba glede uporabe: Neuporabljene reže je treba pred uporabo zapreti. Ustrezne zapiralne elemente najdete pod "Dodatki".
- Zunanje ohišje, material: PUR
- Material prevodnika: gole bakrene žice
- Dolžina kabla: 15 m
- Presek vodnika: 4x 0,34 mm² (signalni vod); 3x 0,75 mm² (napajalni vod)
- Navodila za namestitev: POZOR: Pri polaganju kablov upoštevajte dovoljene polmere upogibanja, saj lahko prekomerne upogibne sile ogrozijo stopnjo zaščite. Priključek zaščitite pred mehanskimi obremenitvami, npr. z uporabo kabelskih vezic.
- Standardna oznaka: Priključek M12
- Zunanje ohišje, barva: črna RAL 9005
- Uporaba: Standardne, razširjene zahteve
- Druge lastnosti odpornosti: dobra odpornost na kisline, alkalije in topila
- Kodiranje: A
- Material kontakta: Cu zlitina
- Preskusna napetost: 2000 V
- Število rež: 4
- Največja obratovalna napetost Umax: 30 V DC
- Skupni nazivni tok: 12 A
- Največja nosilnost toka na pot: 2 A
- Nazivni tok na režo: 4 A
- Dodelitev povezave: Dodelitev povezave
- Reža/pol = barva žice ali povezava: 1 / 4 (A) = WH; 2 / 4 (A) = GN; 3 / 4 (A) = YE; 4 / 4 (A) = GY; 1-4 / 1 (+ 24 V) = BN; 1-4 / 3 (0 V) = BU; 1-4 / 5 (PE) = GNYE
- Indikator stanja na voljo: da
- Material navojne puše: lito cinkovo tlačno litje; PBT; PUR
- Material nosilca kontaktov: PA
- PUR/PVC črna [PUR]: PUR/PVC črna [PUR]
- Teža vrvice: 77,9 kg/km
- UL AWM slog: 20549
- Zaščiteno: ne
- Vrsta kabla: PUR/PVC črne barve [PUR]
- Konstrukcija vodnika signalnega kabla: 19 x 0,15 mm
- AWG signalna linija: 22
- Konstrukcija vodnika za napajanje: 42 x 0,15 mm
- AWG napajalnik: 18
- Premer vodnika vključno z izolacijo: 1,3 mm ±0,1 mm (signalni vod); 1,8 mm ±0,1 mm (daljni vod)
- Material izolacije žice: PVC
- Enojna žica, barva: rjava, modra, zeleno/rumena, bela, zelena, rumena, siva
- Debelina notranje stene: ≥ 0,15 mm
- Debelina zunanje stene: ≥ 0,38 mm
- Popolno nasedanje: Žile nasedane v plasteh
- Nazivna napetost kabla: 300 V
- Najmanjši polmer upogiba, trajno nameščen: 7,5 x D
- Najmanjši polmer upogibanja, fleksibilno položen: 10 x D
- Najmanjši polmer upogibanja, trajno nameščen: 52 mm
- Najmanjši polmer upogibanja, fleksibilno nameščen: 69 mm
- Dinamična nosilnost (upogibanje): Največje število upogibnih ciklov: 1.500.000, polmer upogibanja: 69 mm, razdalja pomika: 2 m, hitrost pomika: 2 m/s
- Odpornost proti gorenju: DIN EN 50265
- Odpornost na olje: v skladu z VDE 0472 del 803
- Posebne lastnosti: brez silikona
- Vrsta izdelka
škatla za senzorje/aktuatorje
- Število signalnih mest
4
- Zasedenost
enojna
- Vrsta
SACB-4/ 4-L-15,0PUR SCO
- Glavni kabel
da
- Število razdelilnikov
4-delni
- Prikaz stanja
z LED diodo
- Priključek
konektor
- Dolžina
15 m
IP65
IP67
IP69K (v vgrajenem stanju)
- Tokovna obremenitev na vtično mesto
4 A
- Skupni tok (enostavno napajanje)
12 A
- Maks. temperatura
90 °C
- Min. temperatura
-30 °C
- Presek priključka maks.
0.75 mm²
- Presek priključka (min.)
0.34 mm²
- Vrsta priključka (razdelilne omarice)
ženski navoj M12
- Skupno število polov
4
- Proizv. št. delov
1687912
- Vsebina
26 kos
- Dolžina kabla
15 m
- Število pinov
4
- Tokovna obremenljivost (skupaj)
12 A
- Tokovna obremenljivost na I/O signal
2 A
- Barva ohišja
črna
- Delovna napetost
24 V
- Merilna napetost
24 V
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3572808 Phoenix Contact SACB-4/ 4-L-15,0PUR SCO 1687912 škatla za senzorje/aktuatorje 26 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3572808 Phoenix Contact SACB-4/ 4-L-15,0PUR SCO 1687912 škatla za senzorje/aktuatorje 26 kos
Opis
Razdelilna omarica, uporaba: standardna, razširjene zahteve, število rež: 4, število polov: 4, kodiranje: A, konfiguracija rež: enojna, indikator stanja: da; priključek na glavni vod: fiksni priključek 180°, PUR/PVC, dolžina kabla: 15 m, zaščita: ne
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
