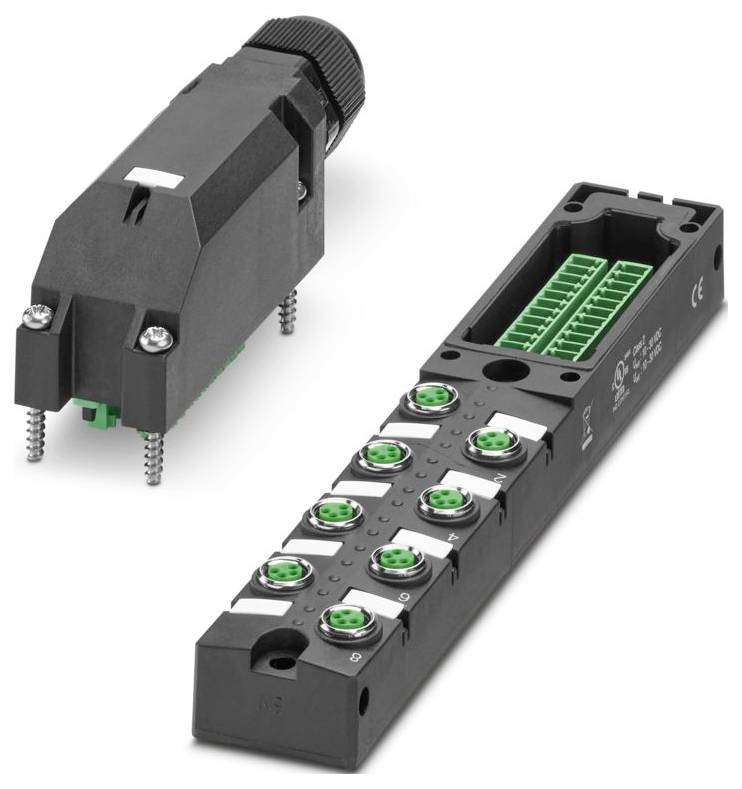

Slika je simbolična
Phoenix Contact SACB- 8/4-L-C-M8 HD 1197617 škatla za senzorje/aktuatorje 1 kos Piece
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta embalaže
Piece
Vrsta izdelka
škatla za senzorje/aktuatorje
Število signalnih mest
8
Število razdelilnikov
8-delni
Zasedenost
dvojna
Podatkovni list izdelka (PDF)
Skupaj (95,99 € / Kos)
95,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Število polov: 4
- Nazivna napetost UN: 24 V enosmerne napetosti
- Vrsta povezave: Vijačna povezava
- Širina: 30 mm
- Višina: 49 mm
- Material ohišja: PBT
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP67
- Temperatura okolice (delovanje): -25 °C ... maks. 80 ℃
- Standardi/predpisi: IEC 61076-2-104
- Material tesnila: FKM
- Dolžina: 181 mm
- Material kontaktne površine: Ni/Au
- Zunanji premer kabla: 6 mm ... 12 mm
- Opomba glede dokumentacije: Za podrobnosti o uporabljenih konektorjih tiskanega vezja glejte tehnične podatke artikla MC 1.5/10-STF-3.5 - 1847204
- Opomba glede uporabe: Neuporabljene reže je treba pred uporabo zapreti. Ustrezne zapiralne elemente najdete pod "Dodatki".
- Priključek vodnika: Priključek vodnika
- Navodila za namestitev: POZOR: Pri polaganju kablov upoštevajte dovoljene polmere upogibanja, saj lahko prekomerne upogibne sile ogrozijo stopnjo zaščite. Priključek zaščitite pred mehanskimi obremenitvami, npr. z uporabo kabelskih vezic.
- Standardna oznaka: priključek M8
- Uporaba: Standardna
- Kodiranje: A
- LED: da
- Kontaktni material: CuZn
- Število rež: 8
- Največja obratovalna napetost Umax: 30 V DC
- Skupni nazivni tok: 8 A
- Največja nosilnost toka na pot: 2 A
- Nazivni tok na režo: 2 A
- Vrsta priključka senzorja/aktuatorja: vtičnica M8
- Dodelitev povezave: Dodelitev povezave
- Reža/pol = barva žice ali povezava: 1/4 (A) = 1/4; 1/2 (B) = 1/2; 2/4 (A) = 2/4; 2/2 (B) = 2/2; 3/4 (A) = 3/4; 3/2 (B) = 3/2; 4/4 (A) = 4/4; 4/2 (B) = 4/2; 5/4 (A) = 5/4; 5/2 (B) = 5/2; 6/4 (A) = 6/4; 6/2 (B) = 6/2; 7/4 (A) = 7/4; 7/2 (B) = 7/2; 8/4 (A) = 8/4; 8/2 (B) = 8/2; 1-8/1 (+24) V) = UN; 1-8 / 3 (0 V) = 0 V
- Indikator stanja na voljo: da
- Material navojne puše: zlitina Cu
- Material tesnila O-obroča: FKM
- Material nosilca kontaktov: PBT
- Material kontaktne strani glavnega kabla: Cu zlitina
- Material kontaktne površine na strani glavnega kabla: pocinkan
- Presek fleksibilnega signalnega kabla: 0,14 mm² ... 1,5 mm²
- Presek fleksibilnega priključka za napajanje: 0,14 mm² ... 1,5 mm²
- Presek fleksibilnega signalnega kabla AWG: 26 ... 16
- Presek priključka za fleksibilno napajanje AWG: 26 ... 16
- Dolžina odstranjevanja izolacije signalne žice: 7 mm
- Dolžina odstranjevanja izolacije z oplašča: 70 mm (glavni kabel)
- Pritezni moment za vijak pokrova: 1 Nm
- Pritezni moment za pritrdilni vijak za pritrditev ohišja: 0,8 Nm
- Material zalivne mase: PUR
- Stran kabla nosilca kontaktnega materiala: PA
- Lokalna diagnostika: zelena LED dioda za napajalno napetost; rumena LED dioda za prikaz stanja V/I
- Nadzorovana funkcija: Napajalna napetost
- Optična predstavitev: Zelena LED
- Velikost ključa za navojno matico: 24 mm
- Velikost ključa za matice: 24 mm
- Vrsta embalaže
Piece
- Vrsta izdelka
škatla za senzorje/aktuatorje
- Število signalnih mest
8
- Zasedenost
dvojna
- Vrsta
SACB- 8/4-L-C-M8 HD
- Glavni kabel
da
- Število razdelilnikov
8-delni
- Prikaz stanja
z LED diodo
- Vrsta signala
PNP
- Priključek
vtični vijačni priključek
- Širina
30 mm
- Dolžina
181 mm
IP67
- Tokovna obremenitev na vtično mesto
2 A
- Skupni tok (enostavno napajanje)
8 A
- Maks. temperatura
80 °C
- Min. temperatura
-25 °C
- Presek priključka maks.
1.5 mm²
- Presek priključka (min.)
0.14 mm²
- Vrsta priključka (razdelilne omarice)
ženski navoj m8
- Material ohišja
PBT
- Skupno število polov
4
- Proizv. št. delov
1197617
- Vsebina
1 kos
- Število pinov
4
- Višina
49 mm
- Tokovna obremenljivost (skupaj)
8 A
- Delovna napetost
24 V
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3565840 Phoenix Contact SACB- 8/4-L-C-M8 HD 1197617 škatla za senzorje/aktuatorje 1 kos Piece
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3565840 Phoenix Contact SACB- 8/4-L-C-M8 HD 1197617 škatla za senzorje/aktuatorje 1 kos Piece
Opis
Razdelilna omarica, Uporaba: Standardna, Vrsta povezave: Kovinska vtičnica M8, Število rež: 8, Število polov: 4, Kodiranje: A, Konfiguracija rež: Dvojna, Indikator stanja: Da, PNP; Priključek na glavni vod: Vtični vijačni priključek 180°, Zaščita: Ne
