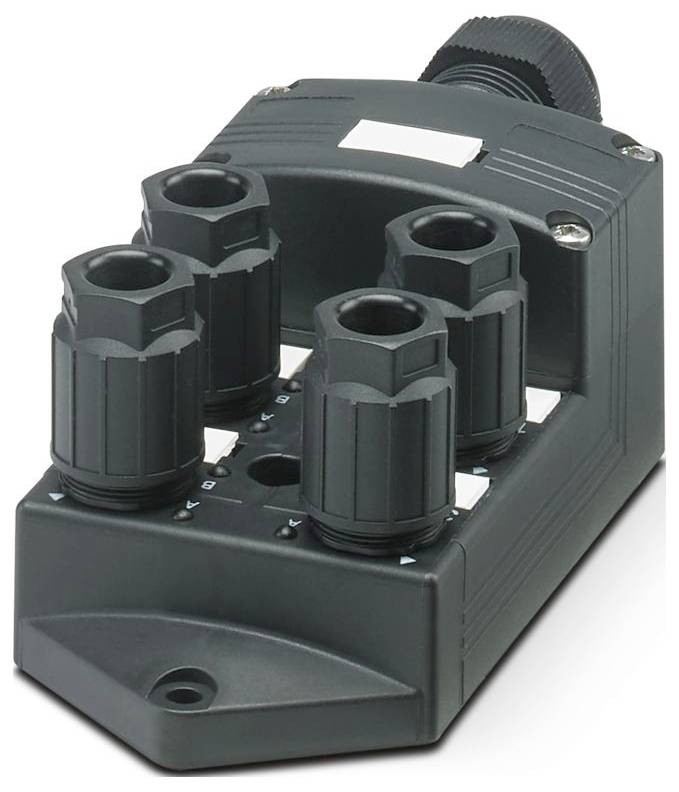

Slika je simbolična
Phoenix Contact SACB-4/ 8-PT QO 1175445 škatla za senzorje/aktuatorje 1 kos Piece
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta embalaže
Piece
Vrsta izdelka
škatla za senzorje/aktuatorje
Število signalnih mest
4
Število razdelilnikov
4-delni
Zasedenost
dvojna
Podatkovni list izdelka (PDF)
53 kos - zaloga Nemčija
Število
Skupaj (71,99 € / Kos)
71,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Število polov: 5
- Nazivna napetost UN: 48 V AC; 60 V DC
- Vrsta povezave: Vtični priključek
- Širina: 58 mm
- Višina: 45 mm
- Razred vnetljivosti po UL 94: V0
- Material ohišja: PBT
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP65
- Temperatura okolice (delovanje): -30 °C ... 80 °C; -5 °C ... 50 °C (med montažo)
- Material tesnila: FKM
- Dolžina: 131 mm
- Material kontaktne površine: Sn
- Zunanji premer cevi: 7 mm ... 12 mm
- Navodila za uporabo: Kabli s 5 vodniki imajo lahko največji presek priključka 0,5 mm²/AWG 20.
- Priključek vodnika: Priključek vodnika
- Navodila za namestitev: POZOR: Pri polaganju kablov upoštevajte dovoljene polmere upogibanja, saj lahko prekomerne upogibne sile ogrozijo stopnjo zaščite. Priključek zaščitite pred mehanskimi obremenitvami, npr. z uporabo kabelskih vezic.
- LED: ne
- Material kontakta: jeklo/baker
- Število rež: 4
- Skupni nazivni tok: 10 A
- Največja nosilnost toka na pot: 2 A
- Nazivni tok na režo: 4 A
- Vrsta povezave senzorja/aktuatorja: QUICKON
- Dodelitev povezave: Dodelitev povezave
- Reža/pol = barva žice ali povezava: 1 / 4 (A) = 1 / 4; 1 / 2 (B) = 1 / 2; 2 / 4 (A) = 2 / 4; 2 / 2 (B) = 2 / 2; 3 / 4 (A) = 3 / 4; 3 / 2 (B) = 3 / 2; 4 / 4 (A) = 4 / 4; 4 / 2 (B) = 4 / 2; 1-4 / 1 (+48V) = UN; 1-4 / 3 (0V) = 0V; 1-4 / 5 (PE) = PE
- Indikator stanja na voljo: ne
- Material tesnila O-obroča: FKM
- Material nosilca kontaktov: PA 6.6
- Material kontaktne strani glavnega kabla: Cu zlitina
- Material kontaktne površine na strani glavnega kabla: Sn
- Presek fleksibilnega signalnega kabla: 0,14 mm² ... 0,5 mm²
- Presek fleksibilnega priključka za napajanje: 0,14 mm² ... 0,5 mm²
- Presek fleksibilnega signalnega kabla AWG: 26 ... 20
- Presek priključka za fleksibilno napajanje AWG: 26 ... 20
- Dolžina odstranjevanja izolacije signalne žice: 8 mm
- Dolžina odstranjevanja izolacije z oplašča: 50 mm (glavni kabel)
- Pritezni moment za vijak pokrova: 0,35 Nm
- Pritezni moment za pritrdilni vijak za pritrditev ohišja: 0,5 Nm
- Pritezni moment za matico: 4 Nm
- Material zalivne mase: PUR
- Material kontaktnega nosilca na strani glavnega kabla: PA 6.6 V0
- Velikost ključa za navojno matico: 16 mm
- Material izolacije jedra: PVC/PE/PP/guma
- Vrsta embalaže
Piece
- Vrsta izdelka
škatla za senzorje/aktuatorje
- Število signalnih mest
4
- Zasedenost
dvojna
- Vrsta
SACB-4/ 8-PT QO
- Glavni kabel
da
- Število razdelilnikov
4-delni
- Prikaz stanja
brez LED diode
- Vrsta signala
univerzalen
- Priključek
Push-In vzmetni priključek
- Širina
58 mm
- Dolžina
131 mm
IP65
- Tokovna obremenitev na vtično mesto
4 A
- Skupni tok (enostavno napajanje)
10 A
- Maks. temperatura
80 °C
- Min. temperatura
-30 °C
- Presek priključka maks.
0.75 mm²
- Presek priključka (min.)
0.14 mm²
- Vrsta priključka (razdelilne omarice)
priključek quickon
- Material ohišja
PBT
- Skupno število polov
5
- Proizv. št. delov
1175445
- Vsebina
1 kos
- Število pinov
5
- Višina
45 mm
- Tokovna obremenljivost (skupaj)
10 A
- Tokovna obremenljivost na I/O signal
2 A
- Delovna napetost
48 V
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3565311 Phoenix Contact SACB-4/ 8-PT QO 1175445 škatla za senzorje/aktuatorje 1 kos Piece
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3565311 Phoenix Contact SACB-4/ 8-PT QO 1175445 škatla za senzorje/aktuatorje 1 kos Piece
Opis
Razdelilna omarica, vrsta priključka: QUICKON, 0,14 mm² ... 0,75 mm², Število rež: 4, Število polov: 5, Konfiguracija rež: dvojna, Indikator stanja: ne, Univerzalno; Priključek na glavni vodnik: 180° vtični priključek, Zaščita: ne, Pri priključitvi 5 vodnikov je mogoče priključiti največ 0,5 mm²
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
