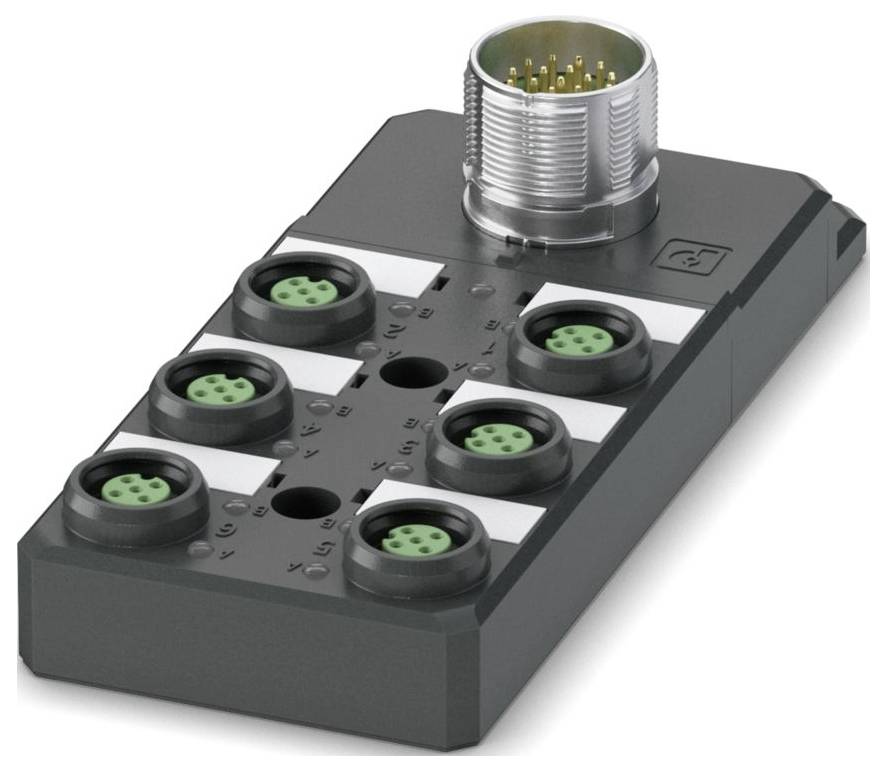

Slika je simbolična
Phoenix Contact SACB-6/12-L-M23 P12 1491733 škatla za senzorje/aktuatorje 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
škatla za senzorje/aktuatorje
Število razdelilnikov
6-delni
Zasedenost
dvojna
Vrsta
SACB-6/12-L-M23 P12
Glavni kabel
da
Podatkovni list izdelka (PDF)
Skupaj (119,99 € / Kos)
119,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Polzahl: 5
- Nennspannung UN: 24 V DC
- Anschlussart: M23-Steckanschluss (für Standard- und ONECLICK-Schnellverriegelung)
- Širina: 56 mm
- Višina 35,2 mm
- Brennbarkeitsklasse nach UL 94: V0
- Material Gehäuse: PBT
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP65;IP67
- Umgebungstemperatur (Betrieb): -25 °C ... maks. 80 ℃
- Material Dichtung: FKM
- Dolžina: 134 mm
- Material Kontaktoberfläche: Ni/Au
- Hinweis zur Anwendung: Bei der Verwendung eines M23-Schraubsteckverbinders ist ein O-Ring erforderlich.
- Leiteranschluss: Leiteranschluss
- Montagehinweis: ACHTUNG: Beachten Sie beim Verlegen von Leitungen die zulässigen Biegeradien, da durch zu große Biegekräfte die Schutzart gefährdet wird. Fangen Sie vor dem Steckverbinder mechanische Lasten ab, z. B. durch Kabelbinder.
- Anwendung: Standard
- Kodierung: A
- Material Kontakt: CuSn
- Anzahl der Steckplätze: 6
- Betriebsspannung maximal Umax: 30 V DC
- Bemessungsstrom gesamt: 12 A
- Strombelastbarkeit je Pfad max.: 2 A
- Strombelastbarkeit je Steckplatz: 4 A
- Anschlussart Sensor/Aktor: M12-Push-Pull-Buchse;M12-Buchse
- Anzugdrehmoment Steckplatz Sensor-/Aktor-Leitung: 0,4 Nm
- Anschlussbelegung: Anschlussbelegung
- Steckplatz/Pol = Aderfarbe oder Anschluss: 1 / 4 (A) = 15;1 / 2 (B) = 7;2 / 4 (A) = 5;2 / 2 (B) = 4;3 / 4 (A) = 16;3 / 2 (B) = 8;4 / 4 (A) = 3;4 / 2 (B) = 14;5 / 4 (A) = 17;5 / 2 (B) = 9;6 / 4 (A) = 2;6 / 2 (B) = 13;1-6 / 1 (+ 24 V) = 19;1-6 / 3 (0 V) = 6;1-6 / 5 (PE) = 12
- Statusanzeige vorhanden: ja
- Material Kontaktträger: PA
- Material Kontakt Stammkabelseite: Cu-Legierung
- Material Kontaktoberfläche Stammkabelseite: vergoldet
- Vrsta izdelka
škatla za senzorje/aktuatorje
- Zasedenost
dvojna
- Vrsta
SACB-6/12-L-M23 P12
- Glavni kabel
da
- Število razdelilnikov
6-delni
- Prikaz stanja
z LED diodo
- Vrsta signala
PNP
- Priključek
vtični priključek
- Širina
56 mm
- Dolžina
134 mm
IP65
IP67
- Tokovna obremenitev na vtično mesto
4 A
- Skupni tok (enostavno napajanje)
12 A
- Maks. temperatura
80 °C
- Min. temperatura
-25 °C
- Vrsta priključka (razdelilne omarice)
ženski navoj M12
- Material ohišja
PBT
- Skupno število polov
5
- Proizv. št. delov
1491733
- Vsebina
1 kos
- Število pinov
5
- Višina
35.2 mm
- Tokovna obremenljivost (skupaj)
12 A
- Tokovna obremenljivost na I/O signal
2 A
- Delovna napetost
24 V
56 mm
35.2 mm
-25-80 °C
FALSE
24-24 V
Other
Other
Other
12 A
12 A
IP65
TRUE
FALSE
2
6
M12
5
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3568809 Phoenix Contact SACB-6/12-L-M23 P12 1491733 škatla za senzorje/aktuatorje 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3568809 Phoenix Contact SACB-6/12-L-M23 P12 1491733 škatla za senzorje/aktuatorje 1 kos
Opis
Verteilerbox, Anwendung: Standard, Anschlussart: M12-Buchse / M12-Push-Pull-Buchse, Anzahl der Steckplätze: 6, Polzahl: 5, Kodierung: A, Steckplatzbelegung: doppelt, Statusanzeige: ja, PNP; Stammleitungsanschluss: M23-Steckanschluss (für Standard- und ONECLICK-Schnellverriegelung) 90°, Schirmung: nein
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
