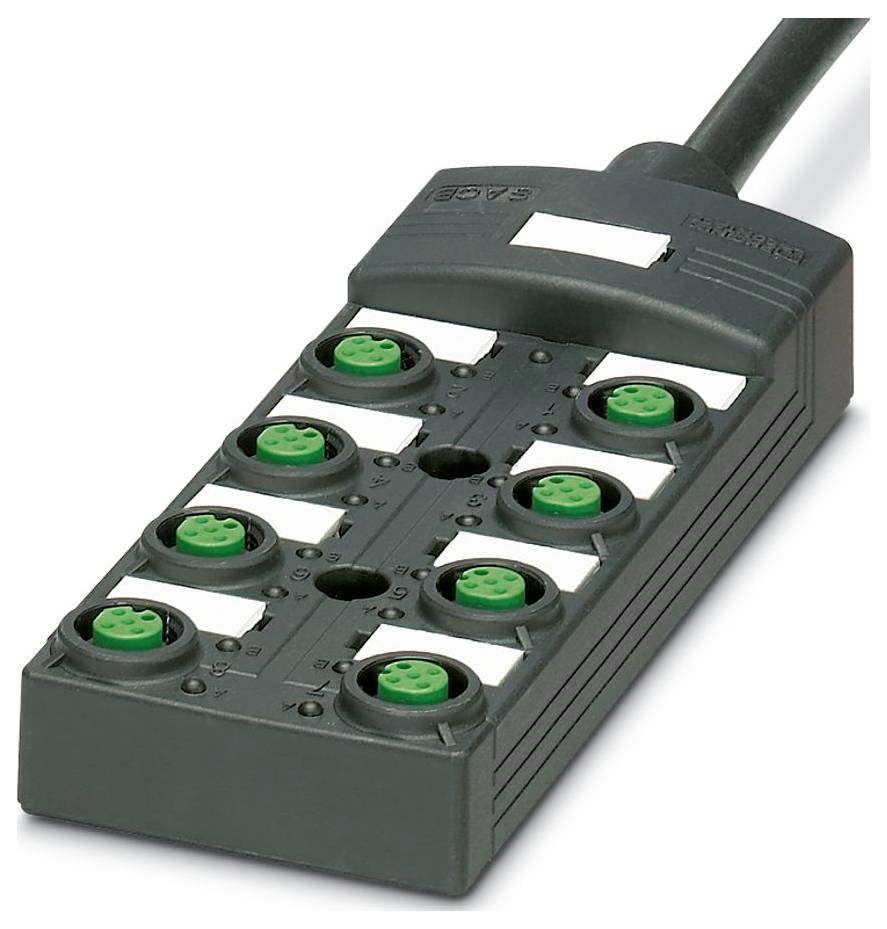

Phoenix Contact SACB-8/16-L-15,0PUR SCO P 1097635 škatla za senzorje/aktuatorje razdelilnik M12 z navojem iz umetne mase
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta embalaže
Piece
Vrsta izdelka
škatla za senzorje/aktuatorje
Število signalnih mest
8
Število razdelilnikov
8-delni
Zasedenost
dvojna
Podatkovni list izdelka (PDF)
Kos (kos - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
144,99 €
3
2% = 3,54 €
141,45 €
5
3% = 4,94 €
140,05 €
10
4% = 5,89 €
139,10 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število
Skupaj (144,99 € / Kos)
144,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Število polov: 19
- Nazivna napetost UN: 24 V enosmerne napetosti
- Širina: 54 mm
- Višina: 23 mm
- Razred vnetljivosti po UL 94: V0
- Material ohišja: PBT
- Okoljski pogoji: Okoljski pogoji
- Stopnja zaščite: IP65; IP67
- Temperatura okolice (delovanje): -25 °C ... maks. 80 ℃
- Standardi/predpisi: IEC 61076-2-101
- Dolžina: 149 mm
- Material kontaktne površine: pozlačen
- Zunanji premer kabla: 10,50 mm ±0,2 mm
- Opomba glede uporabe: Neuporabljene reže je treba pred uporabo zapreti. Ustrezne zapiralne elemente najdete pod "Dodatki".
- Zunanje ohišje, material: PUR
- Material prevodnika: gole bakrene žice
- Dolžina kabla: 15 m
- Presek vodnika: 16 x 0,5 mm² (signalni vod); 3 x 1 mm² (napajalni vod)
- Priključek vodnika: Priključek vodnika
- Navodila za namestitev: POZOR: Pri polaganju kablov upoštevajte dovoljene polmere upogibanja, saj lahko prekomerne upogibne sile ogrozijo stopnjo zaščite. Priključek zaščitite pred mehanskimi obremenitvami, npr. z uporabo kabelskih vezic.
- Standardna oznaka: Priključek M12
- Zunanje ohišje, barva: črna RAL 9005
- Uporaba: Standardna
- Druge lastnosti odpornosti: dobra odpornost na kisline, alkalije in topila
- Kodiranje: A
- LED: da
- Kontaktni material: Cu zlitina
- Preskusna napetost: 2000 V
- Število rež: 8
- Največja obratovalna napetost Umax: 30 V DC
- Skupni nazivni tok: 12 A
- Največja nosilnost toka na pot: 2 A
- Nazivni tok na režo: 4 A
- Vrsta priključka senzorja/aktuatorja: vtičnica M12
- Pritezni moment za režo kabla senzorja/aktuatorja: 0,4 Nm
- Dodelitev povezave: Dodelitev povezave
- Reža/pol = barva žice ali povezava: 1 / 4 (A) = BELA; 1 / 2 (B) = ŽELEZO; 2 / 4 (A) = SIVA; 2 / 2 (B) = SVETLOŽANA; 3 / 4 (A) = RUMENA; 3 / 2 (B) = ŽELEZO; 4 / 4 (A) = ŽELEZO; 4 / 2 (B) = ŽELEZO; 5 / 4 (A) = SVETLOŽANA; 5 / 2 (B) = ŽELEZO; 6 / 4 (A) = SIVA; 6 / 2 (B) = ŽELEZO; 7 / 4 (A) = ČRNA; 7 / 2 (B) = ŽELEZO; 8 / 4 (A) = ŽELEZO; 8 / 2 (B) = ŽELEZO; 1-8 / 1 (+ 24 V) = ŽELEZO; 1-8 / 3 (0 V) = ŽELEZO; 1-8 / 5 (PE) = ŽELEZO
- Indikator stanja na voljo: da
- Material navojnega tulca: PBT
- Material tesnila O-obroča: NBR
- Material nosilca kontaktov: PA
- Pritezni moment za pritrdilni vijak za pritrditev ohišja: 0,5 Nm
- Material zalivne mase: PUR
- Lokalna diagnostika: zelena LED dioda za napajalno napetost; rumena LED dioda za prikaz stanja V/I
- Nadzorovana funkcija: Napajalna napetost
- Optična predstavitev: Zelena LED
- PUR/PVC črna [PUR]: PUR/PVC črna [PUR]
- Teža vrvi: 183,7 kg/km
- UL AWM slog: 20549 (80 °C / 300 V)
- Zaščiteno: ne
- Vrsta kabla: PUR/PVC črne barve [PUR]
- Konstrukcija vodnika signalnega kabla: 28 x 0,15 mm
- AWG signalna žica: 20
- Konstrukcija vodnika za napajanje: 56 x 0,15 mm
- AWG napajalnik: 17
- Premer vodnika vključno z izolacijo: 1,5 mm ±0,1 mm (signalni vod); 2,1 mm ±0,1 mm (daljni vod)
- Material izolacije žice: PVC
- Enojna žica, barva: rjava, modra, zelena/rumena, bela, zelena, rumena, siva, roza, rdeča, črna, vijolična, siva/roza, rdeča/modra, bela/zelena, rjava/zelena, bela/rumena, rumena/rjava, bela/siva, siva/rjava
- Debelina notranje stene: ≥ 0,15 mm
- Debelina zunanje stene lupine: ≥ 0,76 mm
- Popolno nasedanje: Žile nasedane v plasteh
- Nazivna napetost kabla: 300 V
- Najmanjši polmer upogiba, trajno nameščen: 7,5 x D
- Najmanjši polmer upogibanja, fleksibilno položen: 10 x D
- Najmanjši polmer upogibanja, fiksna namestitev: 79 mm
- Najmanjši polmer upogibanja, fleksibilno nameščen: 105 mm
- Dinamična nosilnost (upogibanje): Največje število upogibnih ciklov: 1.500.000, polmer upogibanja: 10 x D, razdalja pomika: 2 m, hitrost pomika: 2 m/s
- Odpornost proti gorenju: v skladu z DIN EN 50265
- Odpornost na olje: v skladu z VDE 0472 del 803
- Posebne lastnosti: brez silikona
- Vrsta embalaže
Piece
- Vrsta izdelka
škatla za senzorje/aktuatorje
- Število signalnih mest
8
- Zasedenost
dvojna
- Vrsta
SACB-8/16-L-15,0PUR SCO P
- Glavni kabel
da
- Število razdelilnikov
8-delni
- Prikaz stanja
z LED diodo
- Vrsta signala
PNP
- Priključek
M12 vtičnica
- Širina
54 mm
- Dolžina
149 mm
IP65
IP67
- Tokovna obremenitev na vtično mesto
4 A
- Skupni tok (enostavno napajanje)
12 A
- Maks. temperatura
80 °C
- Min. temperatura
-25 °C
- Presek priključka maks.
1 mm²
- Presek priključka (min.)
0.5 mm²
- Vrsta priključka (razdelilne omarice)
ženski navoj M12
- Material ohišja
PBT
- Skupno število polov
5
- Proizv. št. delov
1097635
- Vsebina
1 kos
- Dolžina kabla
15 m
- Število pinov
5
- Višina
23 mm
- Tokovna obremenljivost (skupaj)
12 A
- Tokovna obremenljivost na I/O signal
2 A
- Globina
149 mm
- Delovna napetost
24 V
- Merilna napetost
24 V
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3563851 Phoenix Contact SACB-8/16-L-15,0PUR SCO P 1097635 škatla za senzorje/aktuatorje razdelilnik M12 z navojem iz umetne mase
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3563851 Phoenix Contact SACB-8/16-L-15,0PUR SCO P 1097635 škatla za senzorje/aktuatorje razdelilnik M12 z navojem iz umetne mase
Opis
Razdelilna omarica, Uporaba: Standardna, Vrsta povezave: Vtičnica M12 (plastika), Število rež: 8, Število polov: 5, Kodiranje: A, Konfiguracija rež: Dvojna, Indikator stanja: Da, PNP; Priključek na glavni vod: Fiksni priključek 180°, PUR/PVC, Dolžina kabla: 15 m, Zaščita: Ne
