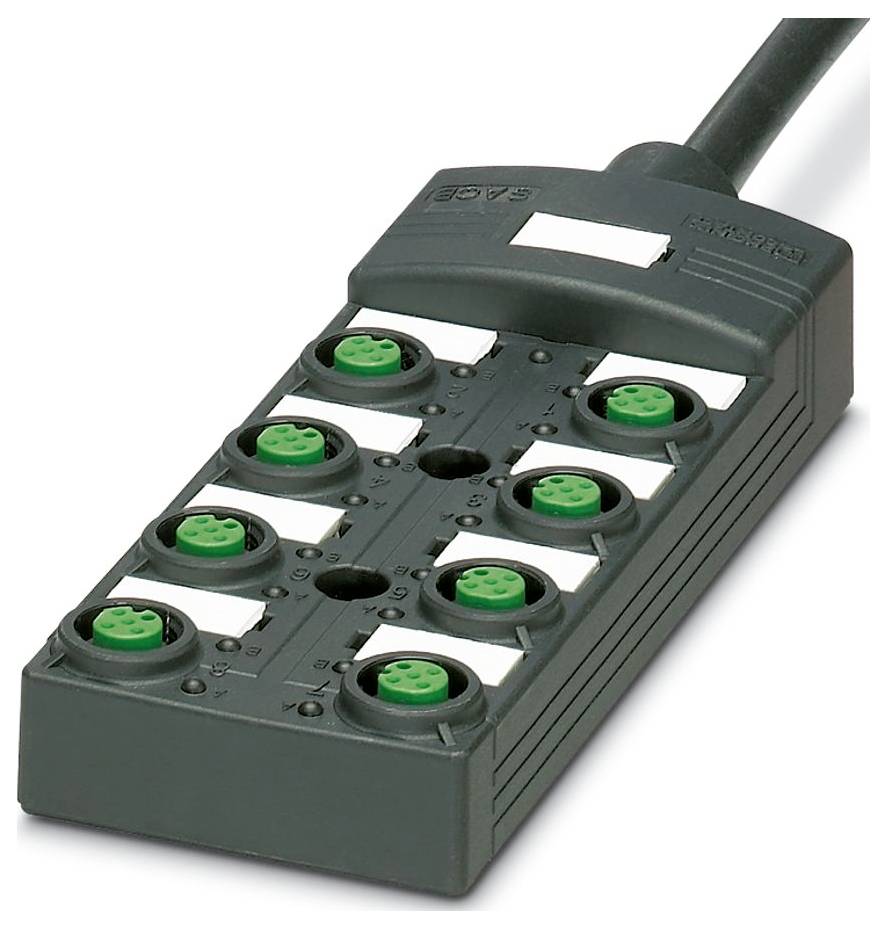

Slika je simbolična
Phoenix Contact SACB-8/ 8-L-15,0PUR SCO P 1118567 škatla za senzorje/aktuatorje 50 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
škatla za senzorje/aktuatorje
Število signalnih mest
8
Število razdelilnikov
8-delni
Vrsta
SACB-8/ 8-L-15,0PUR SCO P
Glavni kabel
da
Podatkovni list izdelka (PDF)
Skupaj (4925,00 € / Kos)
4925,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Število polov: 11
- Nazivna napetost UN: 24 V enosmerne napetosti
- Širina: 54 mm
- Višina: 23 mm
- Razred vnetljivosti po UL 94: V0
- Okoljski pogoji: Okoljski pogoji
- Stopnja zaščite: IP65; IP67
- Temperatura okolice (delovanje): -25 °C ... maks. 80 ℃
- Standardi/predpisi: IEC 61076-2-101
- Dolžina: 149 mm
- Material kontaktne površine: pozlačen
- Zunanji premer kabla: 8,50 mm ±0,2 mm
- Opomba glede uporabe: Neuporabljene reže je treba pred uporabo zapreti. Ustrezne zapiralne elemente najdete pod "Dodatki".
- Zunanje ohišje, material: PUR
- Material prevodnika: gole bakrene žice
- Dolžina kabla: 15 m
- Presek vodnika: 8 x 0,34 mm² (signalni vod); 3 x 0,75 mm² (napajalni vod)
- Priključek vodnika: Priključek vodnika
- Navodila za namestitev: POZOR: Pri polaganju kablov upoštevajte dovoljene polmere upogibanja, saj lahko prekomerne upogibne sile ogrozijo stopnjo zaščite. Priključek zaščitite pred mehanskimi obremenitvami, npr. z uporabo kabelskih vezic.
- Standardna oznaka: Priključek M12
- Zunanje ohišje, barva: črna RAL 9005
- Uporaba: Standardna
- Druge lastnosti odpornosti: dobra odpornost na kisline, alkalije in topila
- Izolacijska upornost: ≥ 5 MΩ*km
- Kontaktni material: Cu zlitina
- Število rež: 8
- Največja obratovalna napetost Umax: 30 V DC
- Skupni nazivni tok: 12 A
- Največja nosilnost toka na pot: 2 A
- Nazivni tok na režo: 4 A
- Pritezni moment za režo kabla senzorja/aktuatorja: 0,4 Nm
- Dodelitev povezave: Dodelitev povezave
- Reža/pol = barva žice ali priključek: 1 / 4 (A) = BELA; 2 / 4 (A) = ŽELEZNO; 3 / 4 (A) = RUMENA; 4 / 4 (A) = ŽELEZNO; 5 / 4 (A) = SVETLOŽNA; 6 / 4 (A) = ŽELEZNO; 7 / 4 (A) = ČRNA; 8 / 4 (A) = SVETLOŽNA; 1-8 / 1 (+ 24 V) = ŽELEZNO; 1-8 / 3 (0 V) = ŽELEZNO; 1-8 / 5 (PE) = ŽELEZNO
- Indikator stanja na voljo: da
- Material navojne puše: PBT; PBT; PUR
- Material tesnila O-obroča: NBR
- Material nosilca kontaktov: PA
- Pritezni moment za pritrdilni vijak za pritrditev ohišja: 0,5 Nm
- PUR/PVC črna [PUR]: PUR/PVC črna [PUR]
- Teža vrvice: 107,4 kg/km
- UL AWM slog: 20549 (80 °C / 300 V)
- Zaščiteno: ne
- Vrsta kabla: PUR/PVC črne barve [PUR]
- Konstrukcija vodnika signalnega kabla: 19 x 0,15 mm
- AWG signalna linija: 22
- Konstrukcija vodnika za napajanje: 42 x 0,15 mm
- AWG napajalnik: 18
- Premer vodnika vključno z izolacijo: 1,3 mm ±0,1 mm (signalni vod); 1,8 mm ±0,1 mm (daljni vod)
- Material izolacije žice: PVC
- Enožilna žica, barva: rjava, modra, zeleno/rumena, bela, zelena, rumena, siva, roza, rdeča, črna, vijolična
- Debelina notranje stene: ≥ 0,15 mm
- Debelina zunanje stene: ≥ 0,38 mm
- Popolno nasedanje: Žile nasedane v plasteh
- Nazivna napetost kabla: 300 V AC
- Najmanjši polmer upogiba, trajno nameščen: 7,5 x D
- Najmanjši polmer upogibanja, fleksibilno položen: 10 x D
- Najmanjši polmer upogibanja, trajno nameščeno: 64 mm
- Najmanjši polmer upogibanja, fleksibilno nameščen: 85 mm
- Dinamična nosilnost (upogibanje): Največje število upogibnih ciklov: 1.500.000, polmer upogibanja: 10 x D, razdalja pomika: 2 m, hitrost pomika: 2 m/s
- Odpornost proti gorenju: DIN EN 50265
- Odpornost na olje: v skladu z VDE 0472 del 803
- Posebne lastnosti: brez silikona
- Največja upornost vodnika: ≤ 53 Ω/km (signalni vod); ≤ 26 Ω/km (daljni vod)
- Preskusna napetost žica/žica: 2000 V (50 Hz, 5 min.)
- Vrsta izdelka
škatla za senzorje/aktuatorje
- Število signalnih mest
8
- Vrsta
SACB-8/ 8-L-15,0PUR SCO P
- Glavni kabel
da
- Število razdelilnikov
8-delni
- Prikaz stanja
z LED diodo
- Vrsta signala
PNP
- Priključek
M12 vtičnica
- Širina
54 mm
- Dolžina
149 mm
IP65
IP67
- Tokovna obremenitev na vtično mesto
4 A
- Skupni tok (enostavno napajanje)
12 A
- Maks. temperatura
80 °C
- Min. temperatura
-25 °C
- Presek priključka maks.
0.75 mm²
- Presek priključka (min.)
0.34 mm²
- Vrsta priključka (razdelilne omarice)
ženski navoj M12
- Material ohišja
PBT
- Skupno število polov
4
- Proizv. št. delov
1118567
- Vsebina
50 kos
- Dolžina kabla
15 m
- Število pinov
4
- Višina
23 mm
- Tokovna obremenljivost (skupaj)
12 A
- Tokovna obremenljivost na I/O signal
2 A
- Globina
149 mm
- Delovna napetost
24 V
- Merilna napetost
24 V
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3564675 Phoenix Contact SACB-8/ 8-L-15,0PUR SCO P 1118567 škatla za senzorje/aktuatorje 50 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3564675 Phoenix Contact SACB-8/ 8-L-15,0PUR SCO P 1118567 škatla za senzorje/aktuatorje 50 kos
Opis
Razdelilna omarica, uporaba: standardna, število rež: 8, število polov: 4, indikator stanja: da, PNP; priključek na glavni vod: fiksni priključek, PUR/PVC, dolžina kabla: 15 m, oklop: ne
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
