Name: Phoenix Contact TC-2KS50-DO16-EX-PR-RS 2905678 Nosilec modula 24 V/DC
Brand: Phoenix Contact
SKU: 3579964
Availability: SoldOut

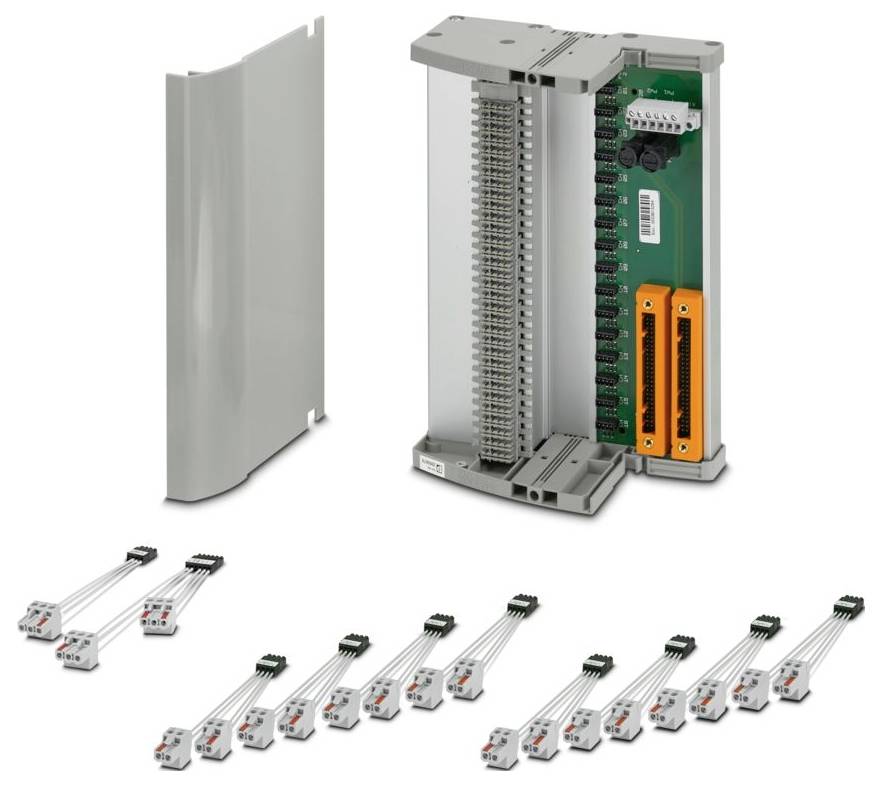

Montaža električnega terminalnega bloka s snemljivo pokrovko, ki prikazuje notranje točke povezave in več žic s konektorji.

Slika je simbolična

Podatkovni list izdelka (PDF)

Ni na voljo

Skupaj (995,00 € / Kos)

995,00 €

z DDV

Samo 47,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Število polov: 50
Nazivna napetost UN:< 30 V DC (na signal/kanal)
Vrsta povezave: Yokogawa, združljivo z KS
Presek fleksibilnega vodnika: 0,14 mm² ... 2,5 mm²
Presek togega vodnika: 0,14 mm² ... 2,5 mm²
Presek vodnika AWG: 24 ... 12
širina 242 mm
Višina: 170 mm
Globina: 159,5 mm
Razred vnetljivosti po UL 94: V0
Okoljski pogoji: Okoljski pogoji
Vrsta zaščite: IP00
Temperatura okolice (delovanje): -20 °C ... 60 °C (glejte specifikacije modula)
Temperatura okolice (skladiščenje/transport): -40 °C ... maks. 80 ℃
Nadmorska višina: ≤ 2000 m
Standardi/predpisi: DIN EN 50178
Opomba: Napajanje prek modula za napajanje in poročanje o napakah 2904673 TC-MACX-MCR-PTB.
Vrsta montaže: montaža na DIN letev
Kategorija prenapetosti: II
Stopnja onesnaženosti: 2
Dovoljena vlažnost (delovanje): 5% ... 95 % (brez kondenzacije)
Vibracije (med delovanjem): 2 g, v skladu z IEC 60068-2-6
Dolžina odstranjevanja izolacije: 7 mm
Razdalje in lezenje: Razdalje in lezenje
Položaj namestitve: navpično, vodoravno
Navodila za uporabo: Za pravilno uporabo je treba upoštevati specifikacije iz navodil za namestitev (glejte Prenosi). Pri uporabi izdelkov tretjih oseb v aplikacijah ali pri uporabi s izdelki tretjih oseb je treba upoštevati tudi specifikacije, varnostna navodila in opozorila ustreznega proizvajalca tretje osebe.
Oznaka: V skladu z UL 61010; razred I, oddelek 2, skupine A, B, C, D T4; razred I, cona 2, skupina IIC
UL, ZDA / Kanada: UL, ZDA / Kanada
Varovalka: 2 x 2,5 A na tiskanem vezju, počasna (zamenljiva)
Vhodno napetostno območje: 19,2 V DC ... 30 V/DC
Opomba za montažo: brez končnih nosilcev
Udar: 15 g, v skladu z IEC 60068-2-27
Vhodna napetost: 24 V enosmernega toka
Največja preklopna napetost: 50 V DC (0,3 A); 30 V DC (2 A); 33 V AC (2 A)
Indikator stanja: 1 x rdeča LED (napaka); 2 x zelena LED (PWR1 in PWR2)
Ime: Modul za dovod energije
Dobava: Dobava
Vhodni tok: ≤ 2 A
Izolacija: Osnovna izolacija
Konfiguracija kontaktov: 1 normalno odprt kontakt (alarm = odprt)
Nazivna izolacijska napetost: 50 V
Nazivna impulzna napetost: 0,5 kV
Število vrat: 2
Izolacijske lastnosti: Zračne in plazilne razdalje: Izolacijske lastnosti: Zračne in plazilne razdalje
Primerna V/I kartica: SDV541
Raven nadzora: Raven nadzora
Največji dovoljeni tok: 30 mA (signal/kanal)
Redundantno napajanje: da, z diodo ločeno
Zaščita pred obratno polarnostjo in prenapetostjo: da
Oznaka izhoda: Preklopni izhod
Napajanje: Napajanje
Podprto krmiljenje: YOKOGAWA ProSafe-RS: Podprto krmiljenje: YOKOGAWA ProSafe-RS

Vrsta izdelka: Nosilec modula

Min. obratovalna napetost: 19.2 V/DC

Obratovalna napetost: 19.2 - 30 V/DC

Maks. obratovalna napetost: 30 V/DC

Delovna napetost: 24 V/DC

Višina: 170 mm

Dolžina: 159.5 mm

Širina: 242 mm

: IP00

Mere: (D x Š x V) 159.5 x 242 x 170 mm

Proizv. št. delov: 2905678

Vrsta: TC-2KS50-DO16-EX-PR-RS

Način montaže (podrobnosti): montaža nosilne letve

Vsebina: 1 kos

Globina: 159.5 mm

Merilni tok: 0,03 A

Merilna napetost: 30 V

UKCA: da

Različice(Vse cene so z DDV)

Proizv. št. delov

Delovna napetost

Phoenix Contact TC-2KS50-DO16-EX-PR-RS 2905678 Nosilec modula 24 V/DC

Št. izdelka:3579964

Ni na voljo

Conrad Electronic

Priporočeni izdelki

2905678

24 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

995,00 €^*

Phoenix Contact AXL F BP SE4 1088135 Nosilec modula 5 V/DC, 3.3 V/DC, 24 V/DC

Št. izdelka:3563453

Dostava čet.,29.10.

Conrad Electronic

1088135

5 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

89,99 €^*

Phoenix Contact AXL F BP SE6 1088136 Nosilec modula 5 V/DC, 3.3 V/DC, 24 V/DC

Št. izdelka:3563463

Dostava čet.,29.10.

Conrad Electronic

1088136

5 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

119,99 €^*

Phoenix Contact AXL F BP SE4-M 1588884 Nosilec modula 5 V/DC, 3.3 V/DC, 24 V/DC

Št. izdelka:3570067

Ni na voljo

Conrad Electronic

1588884

5 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

104,99 €^*

Phoenix Contact AXL F BP SE6-M 1588887 Nosilec modula 5 V/DC, 3.3 V/DC, 24 V/DC

Št. izdelka:3570077

Ni na voljo

Conrad Electronic

1588887

5 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

134,99 €^*

Phoenix Contact TC-2D37SUB-ADIO32-2EX-P-UNI 2904684 Nosilec modula 24 V/DC

Št. izdelka:3579738

Ni na voljo

Conrad Electronic

2904684

24 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

859,00 €^*

Phoenix Contact TC-2D37SUB-DO16-ESD-AR-UNI 2902913 Nosilec modula 24 V/DC

Št. izdelka:3579719

Ni na voljo

Conrad Electronic

2902913

24 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

435,00 €^*

Phoenix Contact TC-2KS40-AI16-EX-PR-CS 2905677 Nosilec modula 24 V/DC

Št. izdelka:3579961

Ni na voljo

Conrad Electronic

2905677

24 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

825,00 €^*

Phoenix Contact TC-2KS40-AI16-EX-PR-RS 2905203 Nosilec modula 24 V/DC

Št. izdelka:3579760

Ni na voljo

Conrad Electronic

2905203

24 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

875,00 €^*

Phoenix Contact TC-2KS40-AI16-M-PRH-CS 2905257 Nosilec modula 24 V/DC

Št. izdelka:3579792

Ni na voljo

Conrad Electronic

2905257

24 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

529,00 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3579964 Phoenix Contact TC-2KS50-DO16-EX-PR-RS 2905678 Nosilec modula 24 V/DC

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3579964 Phoenix Contact TC-2KS50-DO16-EX-PR-RS 2905678 Nosilec modula 24 V/DC

Opis

Zaključniški nosilec za redundantno povezavo 16 analognih krmilnih modulov ventilov MACX Ex i z digitalnimi izhodnimi karticami krmilnika Yokogawa ProSafe-RS prek dveh 50-pinskih konektorjev KS50. Primerno za kartico Yokogawa SDV541.

Besedilo je strojno prevedeno.
