Name: Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 Nosilec modula 24 V/DC
Brand: Phoenix Contact
SKU: 3562647
Availability: SoldOut

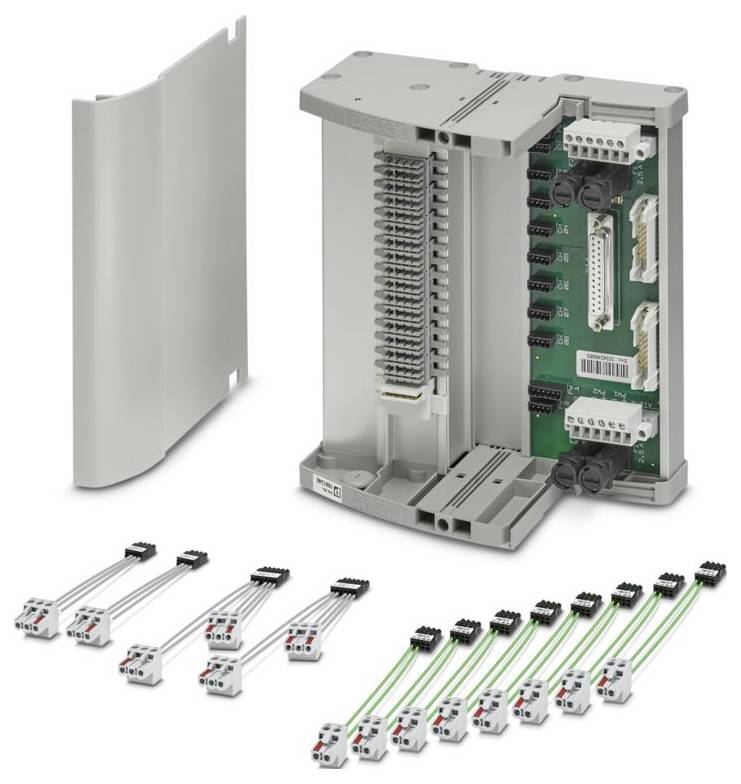

Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 Nosilec modula 24 V/DC-0

Slika je simbolična

Podatkovni list izdelka (PDF)

Ni na voljo

Skupaj (955,00 € / Kos)

955,00 €

z DDV

Samo 47,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Število polov: 14
Nazivna napetost UN:< 50 V DC (na signal/kanal)
Vrsta povezave: IDC/FLK priključki
Presek fleksibilnega vodnika: 0,14 mm² ... 2,5 mm²
Presek togega vodnika: 0,14 mm² ... 2,5 mm²
Presek vodnika AWG: 24 ... 12
širina 148 mm
Višina: 170 mm
Globina: 160 mm
Okoljski pogoji: Okoljski pogoji
Vrsta zaščite: IP00
Temperatura okolice (delovanje): -20 °C ... 70 °C (glejte specifikacije modula)
Temperatura okolice (skladiščenje/transport): -40 °C ... maks. 80 ℃
Nadmorska višina: ≤ 2000 m
Standardi/predpisi: EN 60079-0; EN 60079-7; EN 60079-11
Opomba: Za priključitev drugega terminala (8 dodatnih HART kanalov)
Vrsta montaže: montaža na DIN letev
Kategorija prenapetosti: II
Stopnja onesnaženosti: 2
Vibracije (med delovanjem): 2 g, v skladu z IEC 60068-2-6
Dolžina odstranjevanja izolacije: 7 mm
Razdalje in lezenje: Razdalje in lezenje
Položaj namestitve: navpično, vodoravno
Navodila za uporabo: Za pravilno uporabo je treba upoštevati specifikacije iz navodil za namestitev (glejte Prenosi). Pri uporabi izdelkov tretjih oseb v aplikacijah ali pri uporabi s izdelki tretjih oseb je treba upoštevati tudi specifikacije, varnostna navodila in opozorila ustreznega proizvajalca tretje osebe.
Oznaka: V skladu z UL 61010; razred I, oddelek 2, skupine A, B, C, D T4; razred I, cona 2, skupina IIC
UL, ZDA / Kanada: UL, ZDA / Kanada
Varovalka: 2 x 2,5 A počasna (zamenljiva)
Vhodno napetostno območje: 19,2 V DC ... 30 V/DC
Opomba za montažo: brez končnih nosilcev
Udar: 15 g, v skladu z IEC 60068-2-27
Vhodna napetost: 24 V enosmernega toka
Indikator stanja: 2 x zeleni LED (PWR1 in PWR2)
Ime: Modul za dovod energije
Dobava: Dobava
Omejitev uporabe: Omejitev uporabe
Opomba o EMC: EMC: Izdelek razreda A, glejte izjavo proizvajalca v območju za prenose
Vhodni tok: ≤ 2 A
Izolacija: Osnovna izolacija
Nazivna izolacijska napetost: 30 V
Nazivna impulzna napetost: 0,5 kV
Stopnja zaščite (mesto namestitve): ≥ IP54 (mesto namestitve)
Število vrat: 1
Izolacijske lastnosti: Zračne in plazilne razdalje: Izolacijske lastnosti: Zračne in plazilne razdalje
Primerna V/I kartica: AO845
Raven nadzora: Raven nadzora
Največji dovoljeni tok: 1 A (signal/kanal)
Podprto krmiljenje: ABB S800 I/O: Podprto krmiljenje: ABB S800 I/O
Redundantno napajanje: da, z diodo ločeno
Zaščita pred obratno polarnostjo in prenapetostjo: da
Napajanje: Napajanje
Direktiva 2014/35/EU (EMC): Direktiva 2014/35/EU (EMC)
X11: X11
X12: X12

Vrsta izdelka: Nosilec modula

Min. obratovalna napetost: 19.2 V/DC

Obratovalna napetost: 19.2 - 30 V/DC

Maks. obratovalna napetost: 30 V/DC

Delovna napetost: 24 V/DC

Višina: 170 mm

Dolžina: 160 mm

Širina: 148 mm

: IP00

Mere: (D x Š x V) 160 x 148 x 170 mm

Proizv. št. delov: 1061346

Vrsta: TC-D25SUBF-AO8-EX-2PS-S800

Način montaže (podrobnosti): montaža nosilne letve

Vsebina: 1 kos

Globina: 160 mm

Merilni tok: 1 A

Merilna napetost: 50 V

UKCA: da

Različice(Vse cene so z DDV)

Proizv. št. delov

Delovna napetost

Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 Nosilec modula 24 V/DC

Št. izdelka:3562647

Ni na voljo

Conrad Electronic

Priporočeni izdelki

1061346

24 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

955,00 €^*

Phoenix Contact AXL F BP SE4 1088135 Nosilec modula 5 V/DC, 3.3 V/DC, 24 V/DC

Št. izdelka:3563453

Dostava čet.,29.10.

Conrad Electronic

1088135

5 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

89,99 €^*

Phoenix Contact AXL F BP SE6 1088136 Nosilec modula 5 V/DC, 3.3 V/DC, 24 V/DC

Št. izdelka:3563463

Dostava čet.,29.10.

Conrad Electronic

1088136

5 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

119,99 €^*

Phoenix Contact AXL F BP SE4-M 1588884 Nosilec modula 5 V/DC, 3.3 V/DC, 24 V/DC

Št. izdelka:3570067

Ni na voljo

Conrad Electronic

1588884

5 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

104,99 €^*

Phoenix Contact AXL F BP SE6-M 1588887 Nosilec modula 5 V/DC, 3.3 V/DC, 24 V/DC

Št. izdelka:3570077

Ni na voljo

Conrad Electronic

1588887

5 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

134,99 €^*

Phoenix Contact TC-2D37SUB-ADIO32-2EX-P-UNI 2904684 Nosilec modula 24 V/DC

Št. izdelka:3579738

Ni na voljo

Conrad Electronic

2904684

24 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

859,00 €^*

Phoenix Contact TC-2D37SUB-DO16-ESD-AR-UNI 2902913 Nosilec modula 24 V/DC

Št. izdelka:3579719

Ni na voljo

Conrad Electronic

2902913

24 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

435,00 €^*

Phoenix Contact TC-2KS40-AI16-EX-PR-CS 2905677 Nosilec modula 24 V/DC

Št. izdelka:3579961

Ni na voljo

Conrad Electronic

2905677

24 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

825,00 €^*

Phoenix Contact TC-2KS40-AI16-EX-PR-RS 2905203 Nosilec modula 24 V/DC

Št. izdelka:3579760

Ni na voljo

Conrad Electronic

2905203

24 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

875,00 €^*

Phoenix Contact TC-2KS40-AI16-M-PRH-CS 2905257 Nosilec modula 24 V/DC

Št. izdelka:3579792

Ni na voljo

Conrad Electronic

2905257

24 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

529,00 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3562647 Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 Nosilec modula 24 V/DC

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3562647 Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 Nosilec modula 24 V/DC

Opis

Zaključniški nosilec za 8 enokanalnih analognih (Ex i) izolacijskih ojačevalnikov MACX za priključitev na sistem ABB S800 AO845 (analogni izhod) prek TU812 ali TU854 z dvojnim redundantnim napajanjem

Besedilo je strojno prevedeno.
