Name: Schneider Electric MTZ220H15X3PMD močnostno stikalo 1 kos 5 menjalo Nastavitveno območje (tok): 800 - 2000 A Preklopna n
Brand: Schneider Electric
SKU: 3763448
Availability: BackOrder

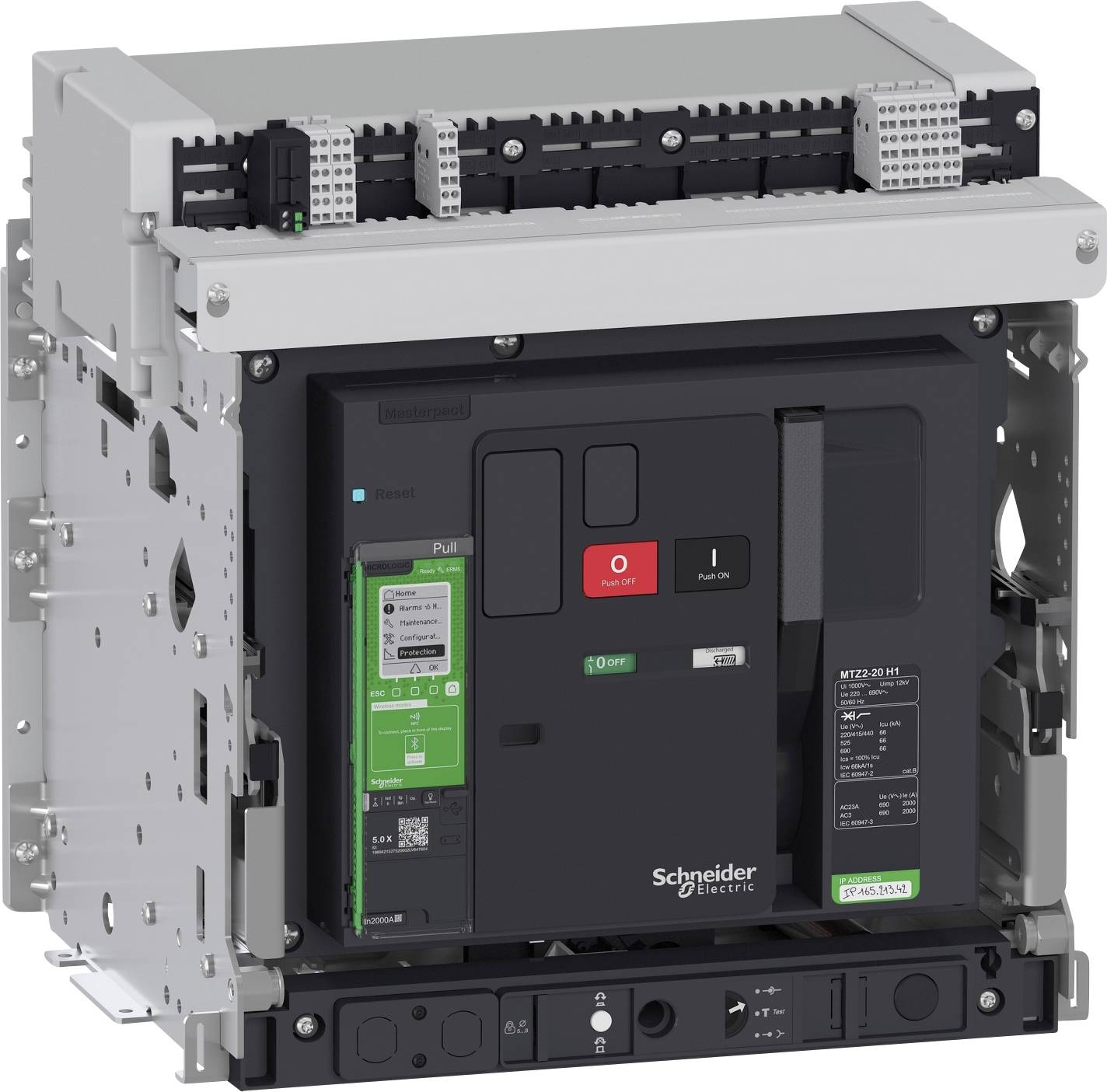

Industrijski sklop stikala Schneider Electric z rdečim gumbom »Push to trip« in črnim gumbom »Push ON«, prikazan nameščen v kovinskem ogrodju.

Schneider Electric MTZ220H15X3PMD močnostno stikalo 1 kos 5 menjalo Nastavitveno območje (tok): 800 - 2000 A Preklopna n-1

1/2

Vrsta izdelka

močnostno stikalo

Nastavitveno območje toka (maks.)

2000 A

Kontakt

5 menjalo

Priključek

priključek s sorniki

Vrsta embalaže

Piece

Podatkovni list izdelka (PDF)

Dostava pet.,27.11.

Število

kos - zaloga Nemčija

Skupaj (16.495,00 € / Kos)

16.495,00 €

plus 61,00 €

z DDV

doplačilo za paket večjih dimenzij

Samo 108,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta povezave glavnega tokokroga: Vijačna povezava
Število pomožnih kontaktov kot normalno zaprtih kontaktov: 0
Število kontaktov za pomoč kot preklopnikov: 5
Število pomožnih kontaktov kot odpiralnikov: 0
Zasnova aktuatorja: Pritisni gumb
Nazivni trajni tok Iu: 2000 A
Nazivni kratkostični izklopni tok Icu pri 400 V, 50 Hz: 66 kA
Nazivna napetost: 690–690 V
Območje nastavitve kratkotrajnega zakasnitvenega sprožilca kratkega stika: 1200–20000 A
Območje nastavitve trenutnega kratkostičnega sprožilca: 4000–30000 A
Primerno za montažo na DIN letev: ne
Vrsta aparata: Vgradni aparat, vstavljiva tehnologija
Montaža na DIN letev opcijsko: ne
Vgrajena zaščita pred zemeljskim stikom: ne
Celotna enota z zaščitno enoto: da
Z indikatorjem sprožilca: da
Z integriranim prenizkim sprožnikom: ne
Integriran motorni pogon: ne
Motorni pogon opcijsko: da
Položaj priključka glavnega tokokroga: zadaj
Izguba moči: 470 W
Nastavitev toka preobremenitve: 800–2000 A

Vrsta embalaže: Piece

Vrsta izdelka: močnostno stikalo

Vrsta: MTZ220H15X3PMD

Nastavitveno območje toka (min.): 800 A

Nastavitveno območje toka (maks.): 2000 A

Nastavitveno območje (tok): 800 - 2000 A

Bremenski tok: 2000 A

Kontakt: 5 menjalo

Število polov: 3-polni

Vrsta pomožnega kontakta: 5 menjalo

Preklopna napetost (maks.): 690 V/AC

Namestitev: tehnologija vstavljanja

Značilnosti: s pomožnim kontaktom

Priključek: priključek s sorniki

: IP30

Globina: 403 mm

Širina: 441 mm

Višina: 439 mm

Mere: (Š x V x G) 441 x 439 x 403 mm

Vsebina: 1 kos

Število pinov: 3

UKCA: ni pomembno

Različice(Vse cene so z DDV)

Schneider Electric MTZ220H15X3PMD močnostno stikalo 1 kos 5 menjalo Nastavitveno območje (tok): 800 - 2000 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 441 x 439 x 403 mm Piece

Št. izdelka:3763448

Dostava pet.,27.11.

Conrad Electronic

Priporočeni izdelki

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

16.495,00 €^*

plus 61,00 € doplačilo za paket večjih dimenzij

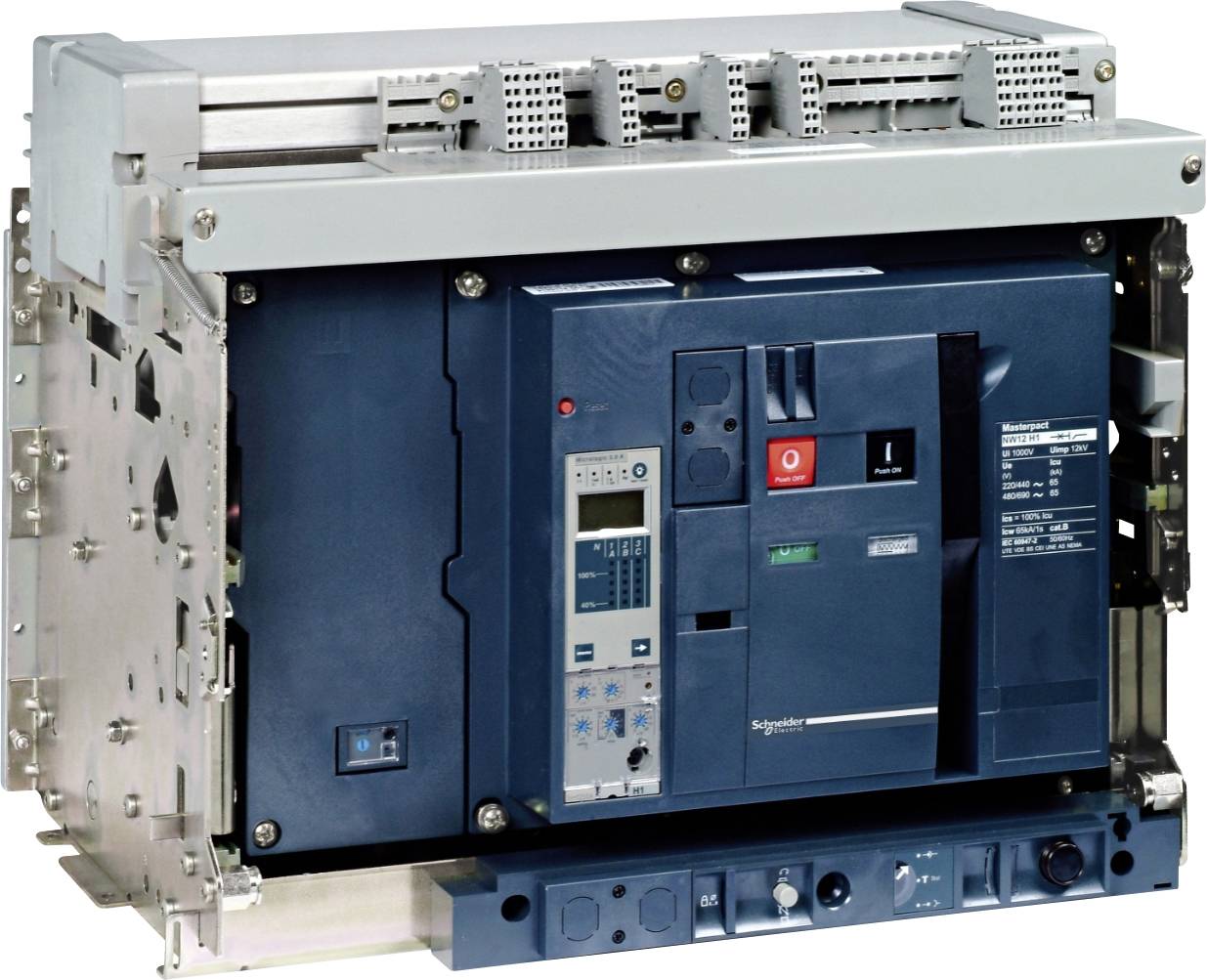

Schneider Electric 48651 močnostno stikalo 1 kos 5 menjalo Preklopna napetost (maks.): 900 V/DC Piece

Št. izdelka:3763324

Dostava pon.,30.11.

Conrad Electronic

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

31.715,00 €^*

plus 61,00 € doplačilo za paket večjih dimenzij

Schneider Electric C16BN4FM močnostno stikalo 1 kos Preklopna napetost (maks.): 690 V/AC (Š x V x G) 535 x 350 x 160 mm Piece

Št. izdelka:3763369

Dostava čet.,26.11.

Conrad Electronic

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

13.005,00 €^*

plus 61,00 € doplačilo za paket večjih dimenzij

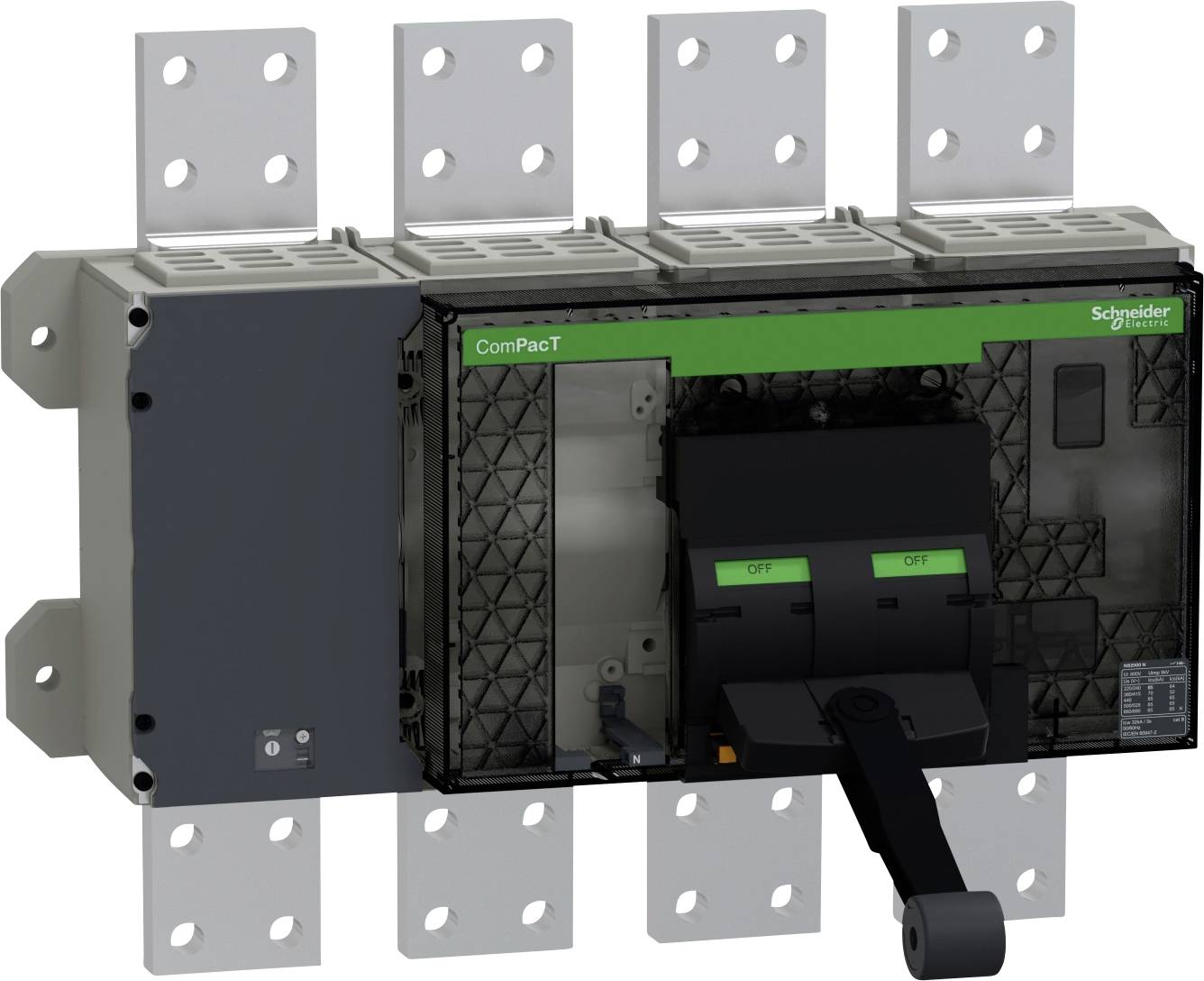

Schneider Electric C200N4FM močnostno stikalo 1 kos Preklopna napetost (maks.): 690 V/AC (Š x V x G) 535 x 350 x 160 mm Piece

Št. izdelka:3763370

Dostava čet.,26.11.

Conrad Electronic

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

15.199,00 €^*

plus 61,00 € doplačilo za paket večjih dimenzij

Schneider Electric C250N4FM močnostno stikalo 1 kos Preklopna napetost (maks.): 690 V/AC (Š x V x G) 535 x 350 x 160 mm

Št. izdelka:3763371

Dostava čet.,26.11.

Conrad Electronic

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

18.855,00 €^*

plus 61,00 € doplačilo za paket večjih dimenzij

Schneider Electric C320H3FM močnostno stikalo 1 kos Preklopna napetost (maks.): 690 V/AC (Š x V x G) 420 x 350 x 160 mm

Št. izdelka:3763372

Dostava čet.,26.11.

Conrad Electronic

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

18.915,00 €^*

plus 61,00 € doplačilo za paket večjih dimenzij

Schneider Electric C320H4FM močnostno stikalo 1 kos Preklopna napetost (maks.): 690 V/AC (Š x V x G) 535 x 350 x 160 mm

Št. izdelka:3763373

Dostava čet.,26.11.

Conrad Electronic

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

23.975,00 €^*

plus 61,00 € doplačilo za paket večjih dimenzij

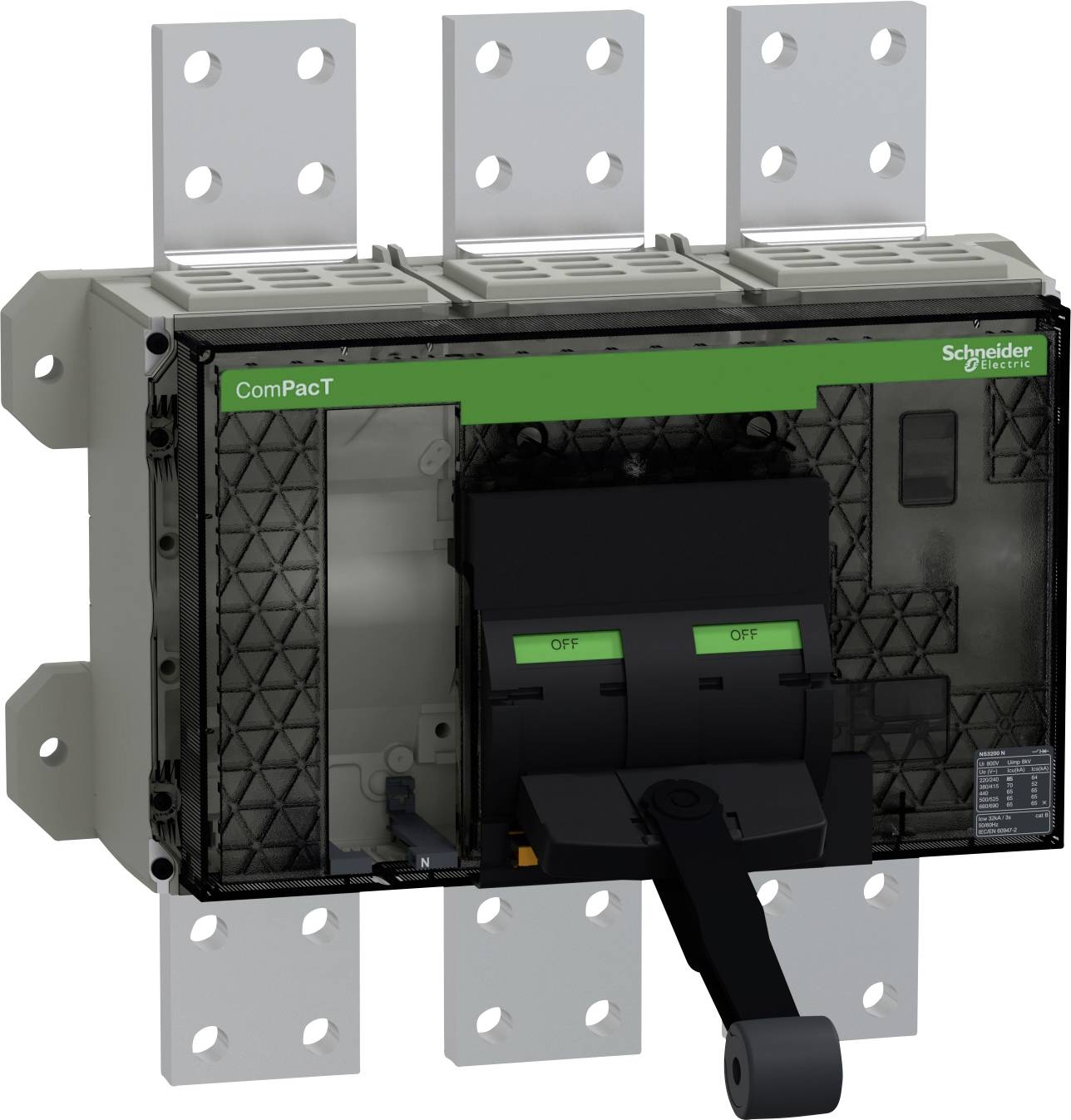

Schneider Electric C320N3FM močnostno stikalo 1 kos Preklopna napetost (maks.): 690 V/AC (Š x V x G) 420 x 350 x 160 mm

Št. izdelka:3763374

Dostava čet.,26.11.

Conrad Electronic

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

18.549,00 €^*

plus 61,00 € doplačilo za paket večjih dimenzij

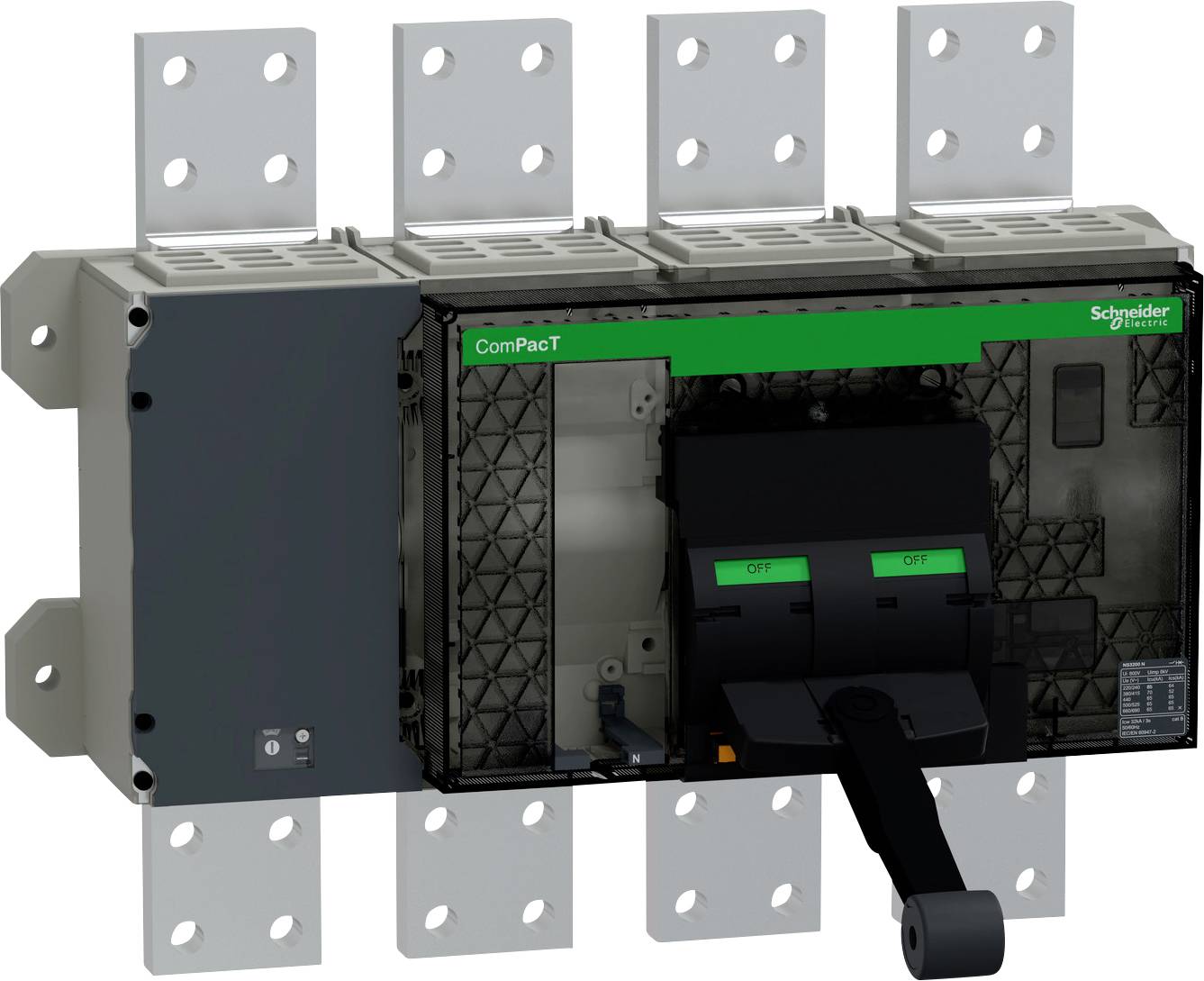

Schneider Electric C320N4FM močnostno stikalo 1 kos Preklopna napetost (maks.): 690 V/AC (Š x V x G) 535 x 350 x 160 mm Piece

Št. izdelka:3763375

Dostava čet.,26.11.

Conrad Electronic

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

22.615,00 €^*

plus 61,00 € doplačilo za paket večjih dimenzij

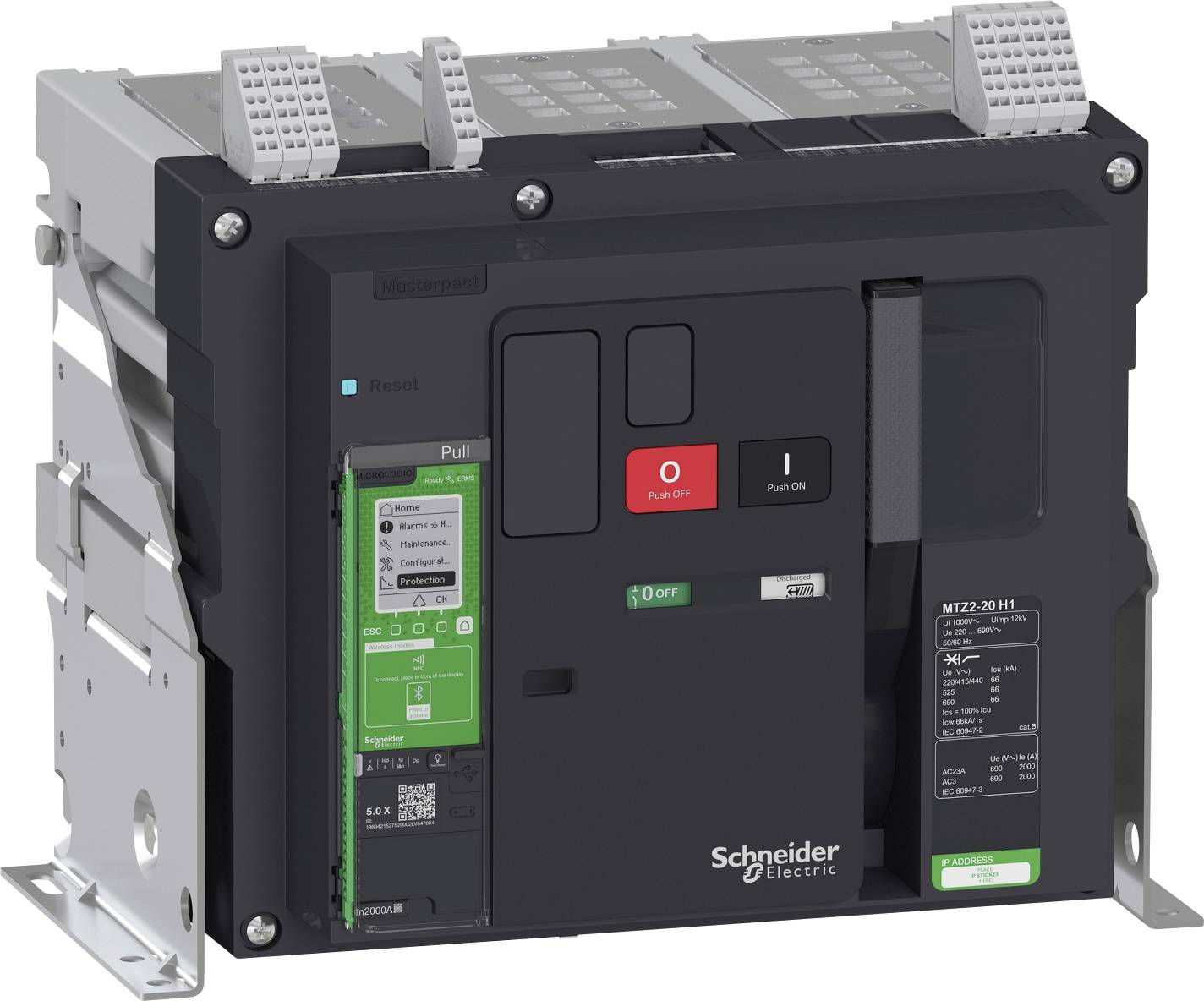

Schneider Electric MTZ220H15X3PMF močnostno stikalo 1 kos 3 zapiralo Nastavitveno območje (tok): 800 - 30000 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 422 x 352 x 300 mm

Št. izdelka:3763449

Dostava pet.,27.11.

Conrad Electronic

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

12.729,00 €^*

plus 61,00 € doplačilo za paket večjih dimenzij

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3763448 Schneider Electric MTZ220H15X3PMD močnostno stikalo 1 kos 5 menjalo Nastavitveno območje (tok): 800 - 2000 A Preklopna n

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3763448 Schneider Electric MTZ220H15X3PMD močnostno stikalo 1 kos 5 menjalo Nastavitveno območje (tok): 800 - 2000 A Preklopna n

Opis

Ta naprava je kompleten 3-polni raztegljiv odklopnik MasterPact MTZ2 20H1, opremljen s krmilnikom MicroLogic 5.0X. MasterPact MTZ je najnovejša generacija visokotokovnih odklopnikov od 630 A do 6300 A z napredno digitalno tehnologijo. Nazivni obratovalni tok (In) je 2000 A. Izklopna zmogljivost (Icu) je 66 kA pri 415 VAC 50/60 Hz (raven moči H1). Upravlja se ročno (brez vgrajenega motorja). Za raztegljivo različico je opremljen s 3-polnim podvozjem. MicroLogic 5.0X je elektronska krmilna enota z nastavljivo dolgotrajno zaščito pred preobremenitvijo (ANSI 49RMS/51). Ima nastavljivo zaščito pred kratkim stikom (ANSI 50TD/51) in takojšnjo zaščito pred kratkim stikom (ANSI 50). Informacije, ki jih obdeluje MicroLogic 5.0X, se lahko prikažejo na integriranem HMI ali na pametnem telefonu z uporabo aplikacije EcoStruxure Power. Zaščitne funkcije je mogoče nastaviti prek vgrajenega zaslona, pametnega telefona ali računalnika, dodatno pa tudi prek komunikacije Ethernet in Modbus SL s programsko opremo EcoStruxure. Krmilno enoto MicroLogic X je mogoče kadar koli prilagoditi z digitalnimi moduli za dodajanje novih zaščitnih, merilnih ali diagnostičnih funkcij. Krmilniki MicroLogic X imajo več komunikacijskih kanalov, vključno z Ethernetom, Modbus SL in možnostmi brezžične komunikacije. Priključek za napajanje se izvede prek zadnjih vodoravnih priključkov na zgornjem in spodnjem delu. Na voljo so štirje pomožni kontakti OF (stanje stikala VKLOP/IZKLOP), 1 pomožni kontakt SDE (indikator sprožilca napake) in 1 pomožni kontakt PF (indikator pripravljenosti za vklop). Modul vrat ULP je del konfiguracije in je nameščen na ohišju, da omogoča povezavo s komunikacijskimi moduli Ethernet ali Modbus. Dimenzije so 439 mm (V) x 441 mm (Š) x 403 mm (G). Zagotavlja skladnost z mednarodnima standardoma IEC 60947-1 in IEC60947-2. Odklopniki MasterPact MTZ vas pripravljajo na prihodnost distribucije energije z inteligentno povezljivostjo, daljinskim nadzorom in enostavnim prilagajanjem prek digitalnih modulov. MasterPact MTZ je prvo stikalo z vgrajenim merilnikom električne energije razreda 1 (IEC 61557-12), ki ga je certificiral tretji proizvajalec. Odklopnik MasterPact MTZ je integriran v arhitekturo EcoStruxure Power in omogoča ustvarjanje dragocenih podatkov. Z MasterPact MTZ ostanete povezani in se izognete izpadom z uporabo aplikacije EcoStruxure Power Device in programske opreme EcoStruxure na pametnem telefonu. MasterPact MTZ je zeleni vrhunski izdelek, ki prispeva k izboljšani trajnosti z zmanjšanjem emisij CO2, energije in obratovalnih stroškov.

Besedilo je strojno prevedeno.
