Name: Siemens 3RA2210-0EA15-2AP0 3RA22100EA152AP0 odcep za porabnik Moč motorja pri 400 V 0.09 kW 690 V Nazivni tok 0.3 A
Brand: Siemens
SKU: 1743184
Availability: BackOrder

'Siemensov odklopnik z nastavitvijo za električno krmiljenje in zaščito električnih tokokrogov.'

Pogled na odprt električni omar s številnimi kabli in komponentami, ob njem mokro območje okna z zamegljenim pogledom na stroj.

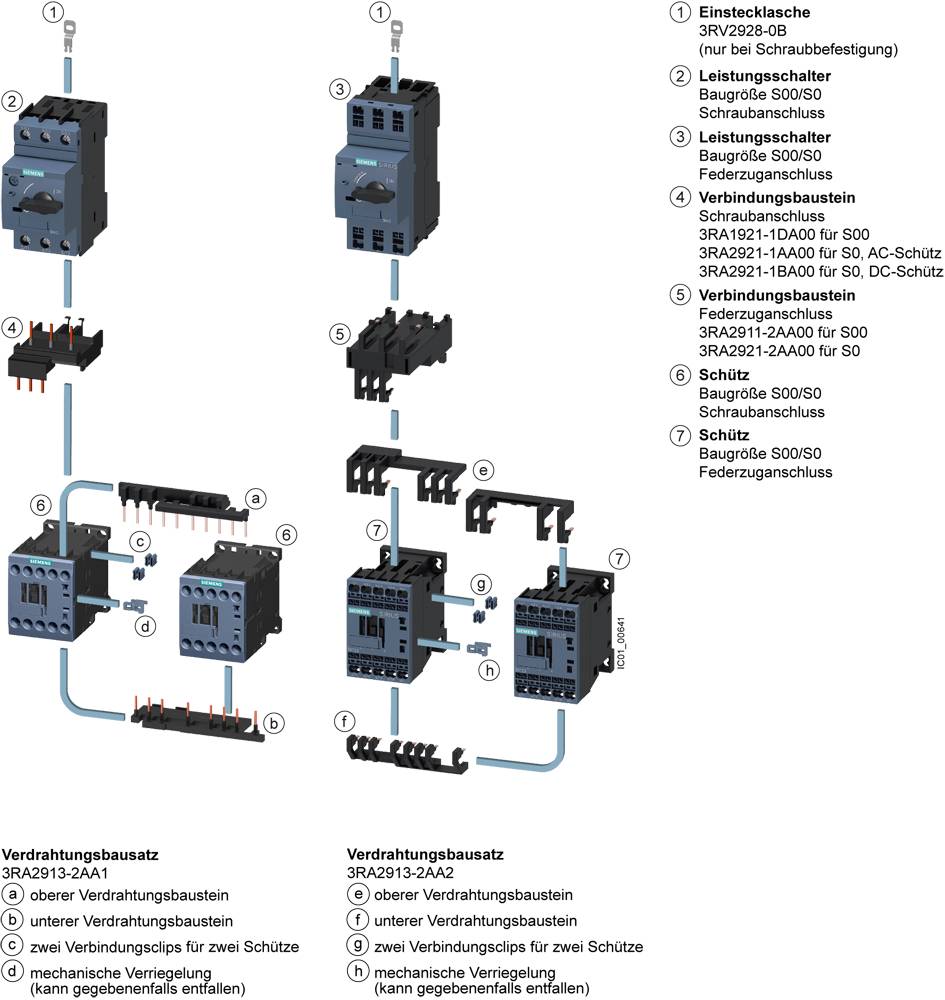

Električna shema z močnostnim stikalom, kontaktorjem in kompletom za ožičenje. Prikazuje povezovanje vodnikov in oznake komponent za električno napeljavo.

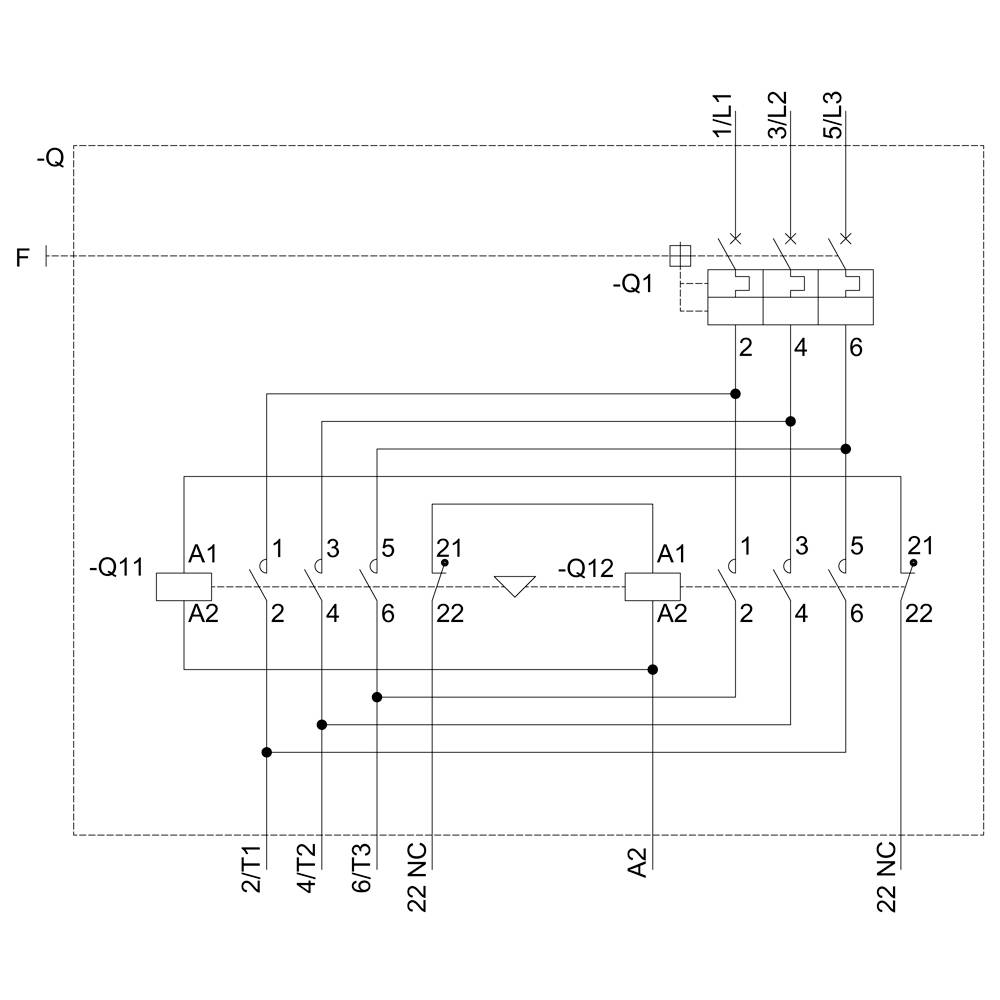

Shematski načrt električnega tokokroga s štirimi reloji (Q1, Q2, Q3, Q4). Prikazuje povezave in priključke. Levo se nahaja priključna letev, zgoraj desno 5-polni priključek.

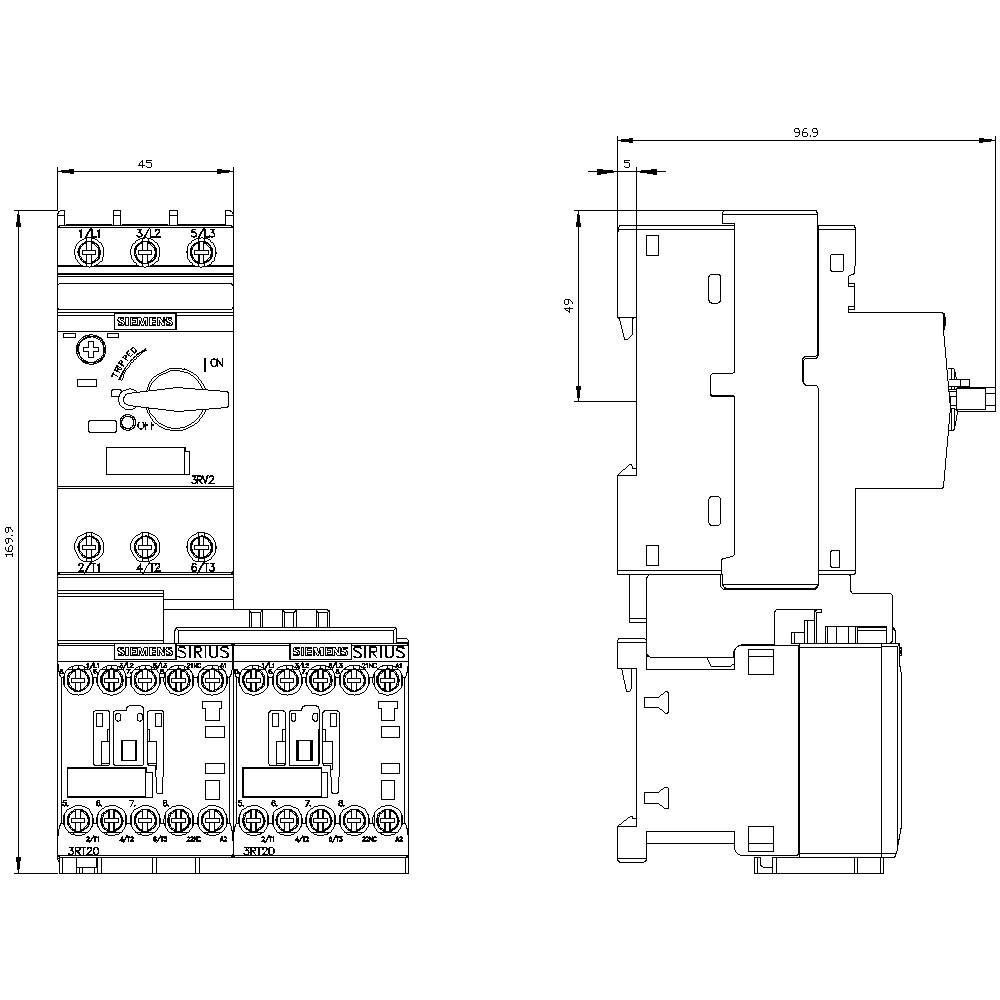

Tehnični tehnični načrt električnega stikala z natančnimi merami. Prikazuje čelni in stranski pogled za namestitev.

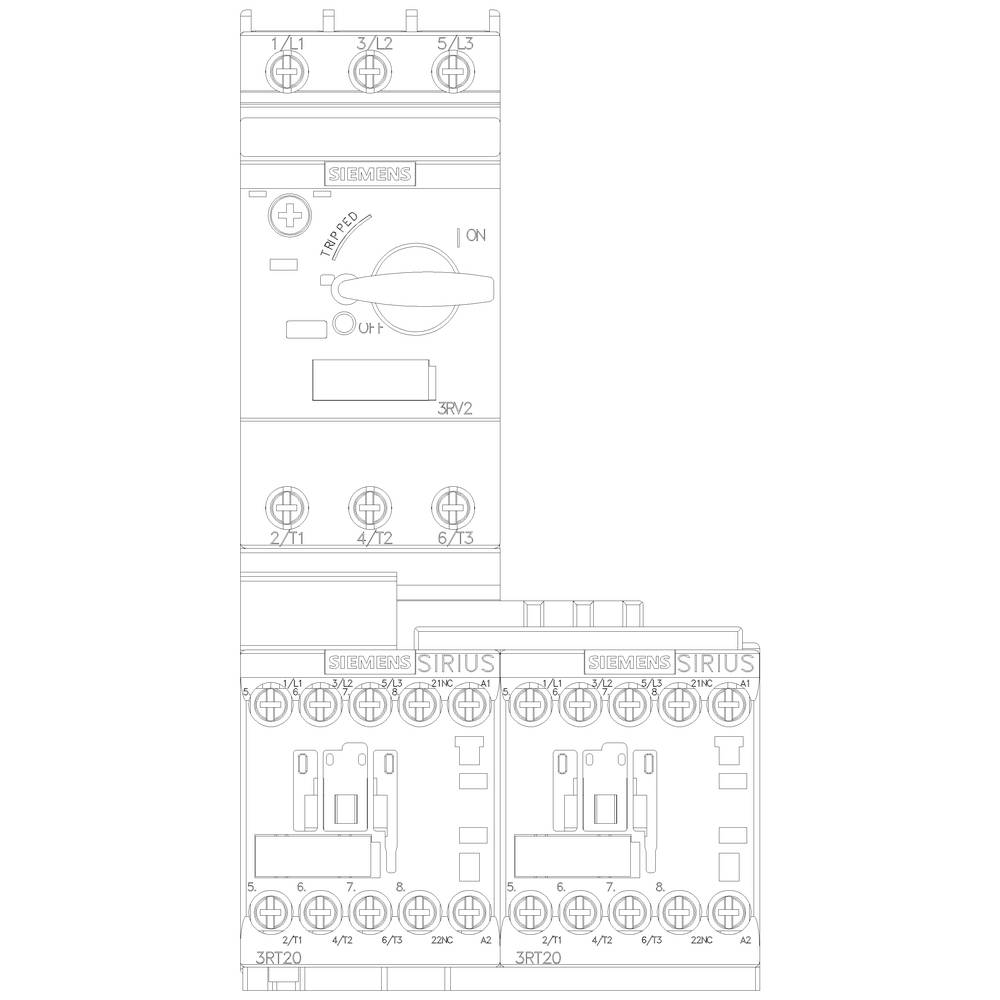

Tehnični diagram sistema električnega kontaktorja in motorske zaščite, prikazan v dvodimenzionalni risbi.

1/6

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava pon.,26.10.

Število

kos - zaloga Nemčija

Skupaj (249,99 € / Kos)

249,99 €

z DDV

Samo 20,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta zaščite: IP20
Izvedba električnega priključka: vijačna povezava
Velikost okvirja podajalnika: S00
Delovna frekvenca: 50/60 Hz

Napetost motorja: 400 V/AC

Vrsta izdelka: odcep za porabnik

Priključni tok: 0.3 A

Moč motorja pri 400 V: 0.09 kW

Nazivna napetost: 690 V

Izvedba: Vrsta pritrditve: vijačno in zaponko pritrditev na 35 mm tirnico

Proizv. št. delov: 3RA22100EA152AP0

Nazivni tok: 0.3 A

Nazivni tok - zaokrožen: 300 mA

Vrsta: 3RA2210-0EA15-2AP0

Moč motorja pri 230 V/ 400 V: 0.09 kW

Mere: (Š x V x G) 90 x 170 x 97 mm

Priključek: vijačna sponka

Širina: 90 mm

Višina: 170 mm

Globina: 97 mm

Maks. temperatura: +60 °C

Min. temperatura: -20 °C

: 90

: 170 mm

: 97 mm

: FALSE

: 0.09 kW

: 1

: 0.4 A

: 0

: 0.28-0.4 A

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: 230-230 V

: 230-230 V

: IP20

: FALSE

: FALSE

: CLASS 10

: TRUE

: FALSE

: Screw connection

: Screw connection

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: AC

: Other

: 0.4 A

: 60 °C

: 150000

: 150000

: 65000

: 30000

: Other

: Class 2

UKCA: da

Različice(Vse cene so z DDV)

Nazivni tok - zaokrožen

Moč motorja pri 400 V

Moč motorja pri 230 V/ 400 V

Siemens 3RA2210-0EA15-2AP0 3RA22100EA152AP0 odcep za porabnik Moč motorja pri 400 V 0.09 kW 690 V Nazivni tok 0.3 A

Št. izdelka:1743184

Dostava pon.,26.10.

Conrad Electronic

Priporočeni izdelki

300 mA

0.09 kW

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

249,99 €^*

Siemens 3RA2210-0BA15-2AP0 3RA22100BA152AP0 odcep za porabnik Moč motorja pri 400 V 0.06 kW 690 V Nazivni tok 0.2 A

Št. izdelka:1742191

Dostava pon.,26.10.

Conrad Electronic

200 mA

0.06 kW

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

249,99 €^*

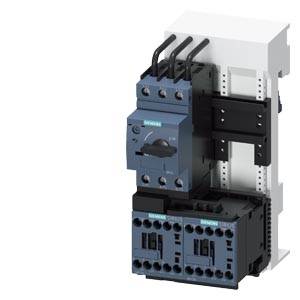

Siemens 3RA2210-0BD15-2AP0 3RA22100BD152AP0 odcep za porabnik Moč motorja pri 400 V 0.06 kW 690 V Nazivni tok 0.2 A

Št. izdelka:1742193

Dostava pon.,26.10.

Conrad Electronic

200 mA

0.06 kW

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

339,00 €^*

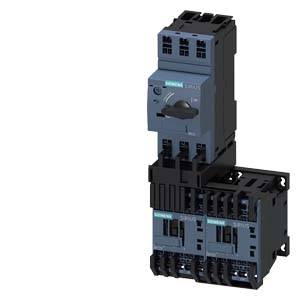

Siemens 3RA2210-0BE15-2AP0 3RA22100BE152AP0 odcep za porabnik Moč motorja pri 400 V 0.06 kW 690 V Nazivni tok 0.2 A

Št. izdelka:1742194

Dostava pon.,26.10.

Conrad Electronic

200 mA

0.06 kW

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

249,99 €^*

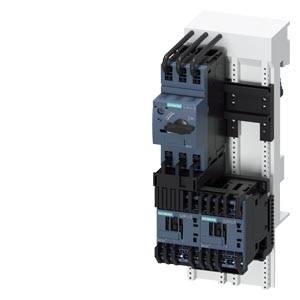

Siemens 3RA2210-0BH15-2AP0 3RA22100BH152AP0 odcep za porabnik Moč motorja pri 400 V 0.06 kW 690 V Nazivni tok 0.2 A

Št. izdelka:1748486

Dostava pon.,26.10.

Conrad Electronic

200 mA

0.06 kW

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

339,00 €^*

Siemens 3RA2210-0CA15-2AP0 3RA22100CA152AP0 odcep za porabnik Moč motorja pri 400 V 0.06 kW 690 V Nazivni tok 0.2 A

Št. izdelka:1742197

Dostava pon.,26.10.

Conrad Electronic

200 mA

0.06 kW

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

249,99 €^*

Siemens 3RA2210-0CD15-2AP0 3RA22100CD152AP0 odcep za porabnik Moč motorja pri 400 V 0.06 kW 690 V Nazivni tok 0.2 A

Št. izdelka:1742199

Dostava pon.,26.10.

Conrad Electronic

200 mA

0.06 kW

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

339,00 €^*

Siemens 3RA2210-0CE15-2AP0 3RA22100CE152AP0 odcep za porabnik Moč motorja pri 400 V 0.06 kW 690 V Nazivni tok 0.2 A

Št. izdelka:1742201

Dostava pon.,26.10.

Conrad Electronic

200 mA

0.06 kW

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

249,99 €^*

Siemens 3RA2210-0CH15-2AP0 3RA22100CH152AP0 odcep za porabnik Moč motorja pri 400 V 0.06 kW 690 V Nazivni tok 0.2 A

Št. izdelka:1742203

Dostava pon.,26.10.

Conrad Electronic

200 mA

0.06 kW

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

339,00 €^*

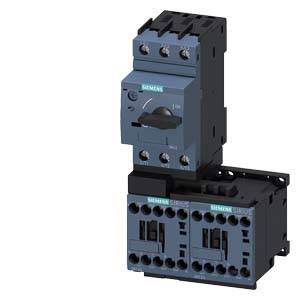

Siemens 3RA2210-0DA15-2AP0 3RA22100DA152AP0 odcep za porabnik Moč motorja pri 400 V 0.09 kW 690 V Nazivni tok 0.3 A

Št. izdelka:1742205

Dostava pon.,26.10.

Conrad Electronic

300 mA

0.09 kW

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

249,99 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1743184 Siemens 3RA2210-0EA15-2AP0 3RA22100EA152AP0 odcep za porabnik Moč motorja pri 400 V 0.09 kW 690 V Nazivni tok 0.3 A

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1743184 Siemens 3RA2210-0EA15-2AP0 3RA22100EA152AP0 odcep za porabnik Moč motorja pri 400 V 0.09 kW 690 V Nazivni tok 0.3 A

Opis

Krmiljenje brez napetosti, obratno obratovanje AC 400 V, velikost S00 0,28 ... 0,40 A AC 230 V Vijačna povezava za montažo na DIN nosilec (ustreza tudi tipu 1) Tip naloge 2, Iq = 150 kA 1NC (kontaktor) Vzvratni zaganjalnik SIRIUS 3RA22 za zaščito in zagon motorjev. Stikalo za vzvratno vožnjo 3RA22 je preizkušena in tovarniška vnaprej sestavljena kombinacija 3RV2 vezja in dva stikala 3RT2, ki sta že v celoti ožičeni in sta mehansko in električno povezani. So klimatsko neprepustni, odobreni po vsem svetu (npr. IEC in UL / CSA) in IE3 / IE4 pripravljeni. Naročila za nalaganje 3RA2 so na voljo z AC in DC delovanjem v velikostih S00, S0 in S2 z nastavitvenimi območji od 0,14 do 65 A. Na voljo so v vijačni in vzmetni priključni tehnologiji za montažo na DIN vodilo, pritrjevanje vijakov in montažo na šarnirju širine 60 mm. Poleg tega ponujamo tudi več kot 40.000 drugih preizkušenih kombinacij posameznih naprav za zaščito, preklop in zagon različnih aplikacij do 630 A. Vsa dodatna oprema za stikala 3RV2 in kontaktorje 3RT2 je standardna za vse velikosti in se lahko uporablja tudi za podajalce tovora. Opcijski sistem SIRIUS 3RV29 (za S00 in S0) znatno zmanjša napetost v ožičenju. Napajalniki 3RA22 nadomestijo dokazano serijo 3RA12. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
