Name: Siemens 3RA2210-1KA17-2AP0 3RA22101KA172AP0 odcep za porabnik Moč motorja pri 400 V 5.5 kW 690 V Nazivni tok 11.5 A
Brand: Siemens
SKU: 1743574
Availability: BackOrder

Siemensov industrijski ločilni stikalni element, ki prikazuje kombinacijo zaščitnega stikala in kontaktorja za krmiljenje električnih tokokrogov.

Odprta električna omarica prikazuje zapleteno povezovanje kablov in elektronske komponente. V ozadju je deževni pogled skozi okno.

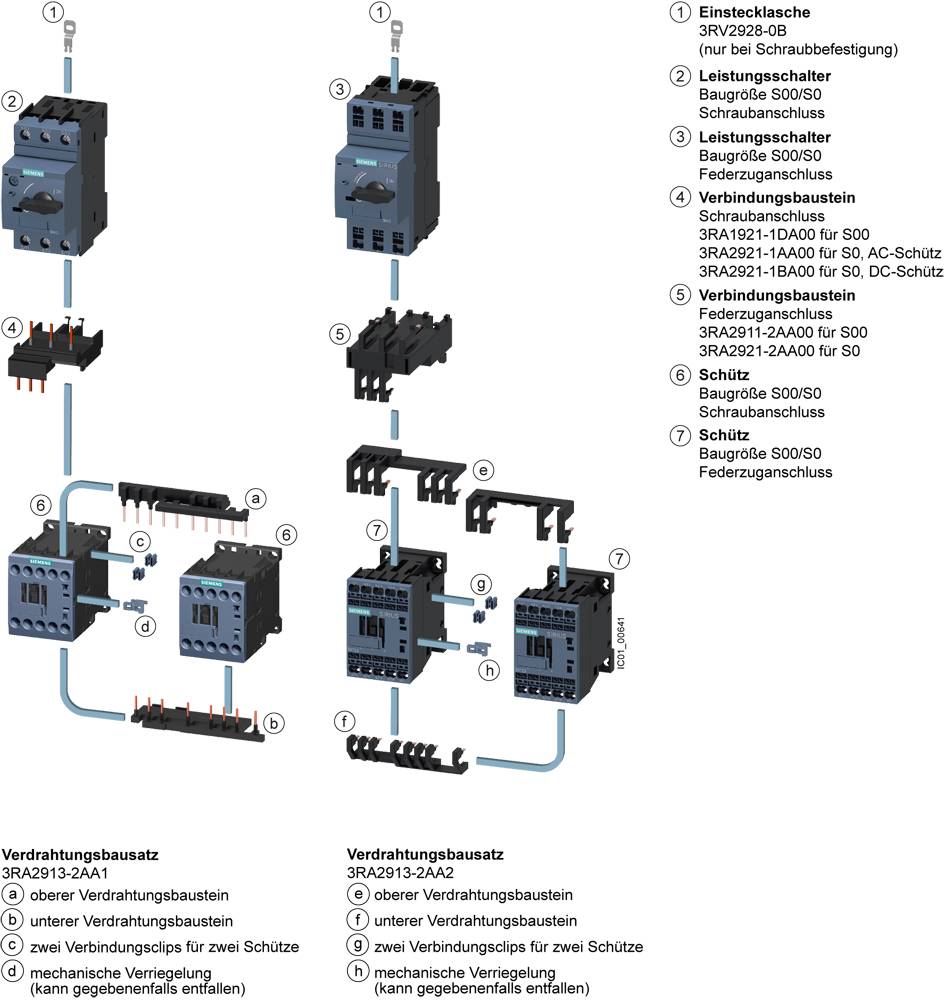

Shematski načrt za komplet žičnih elementov 3RA2913-2AA1 in 3RA2913-2AA2. Prikazuje navodila za montažo stikalnih blokov in kontaktorjev.

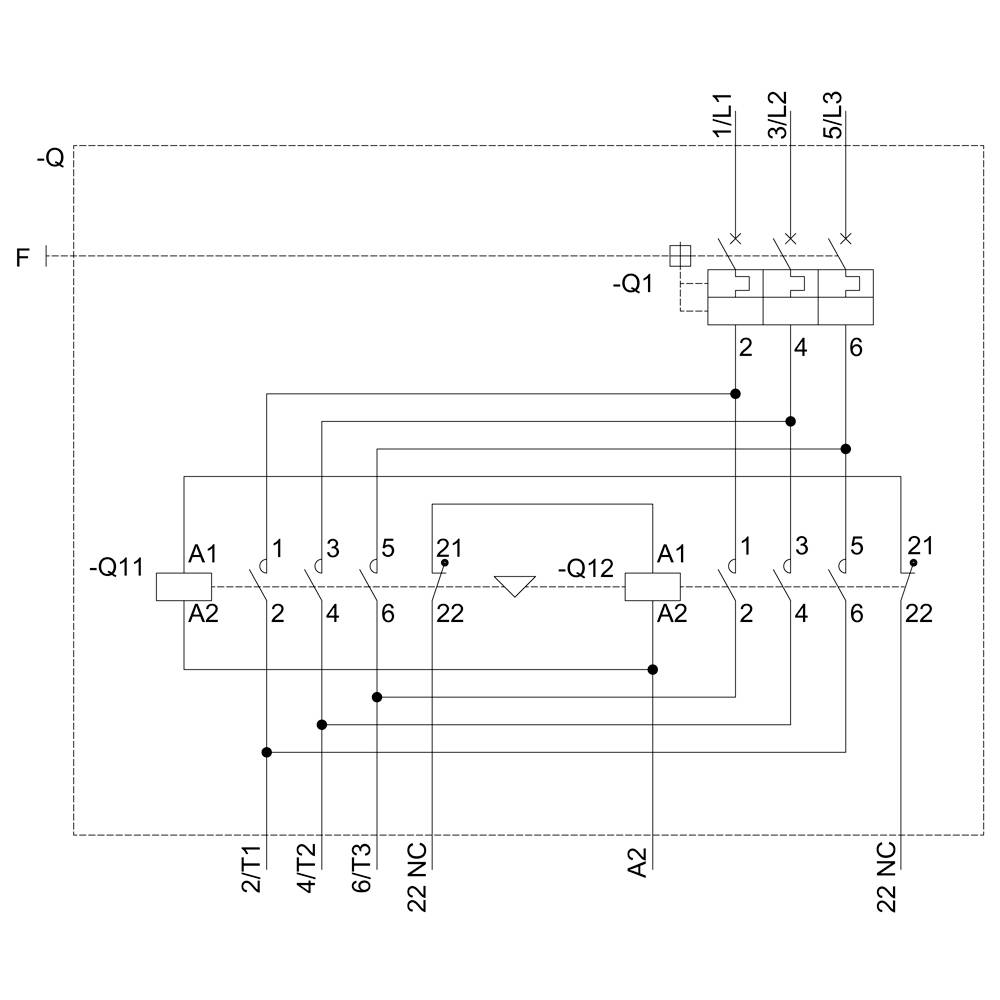

Električna shema krmilnega vezja z reloji in kontaktorji. Prikazuje povezave med enotami A1, A2, Q1, Q11 z označbami številk.

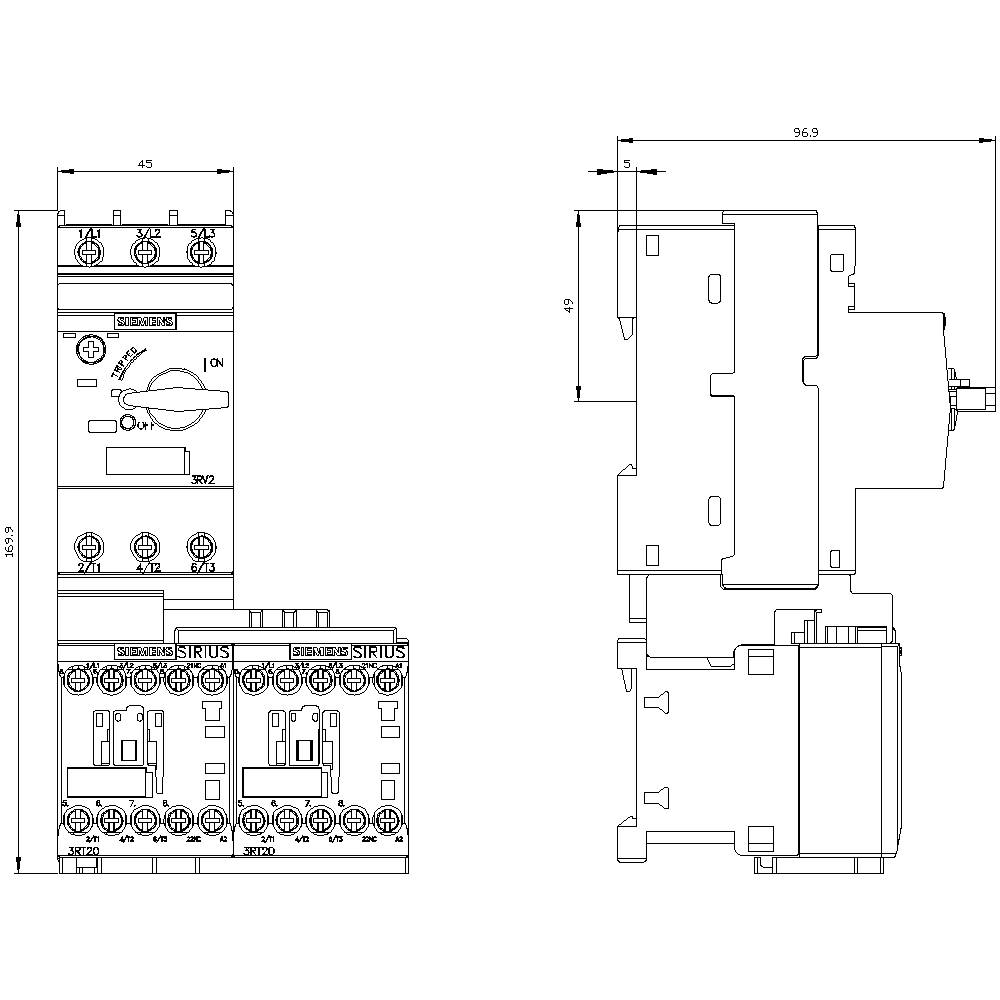

Tehnična risba industrijskega stikala s stranskim in čelnim pogledom. Mere so navedene v milimetrih.

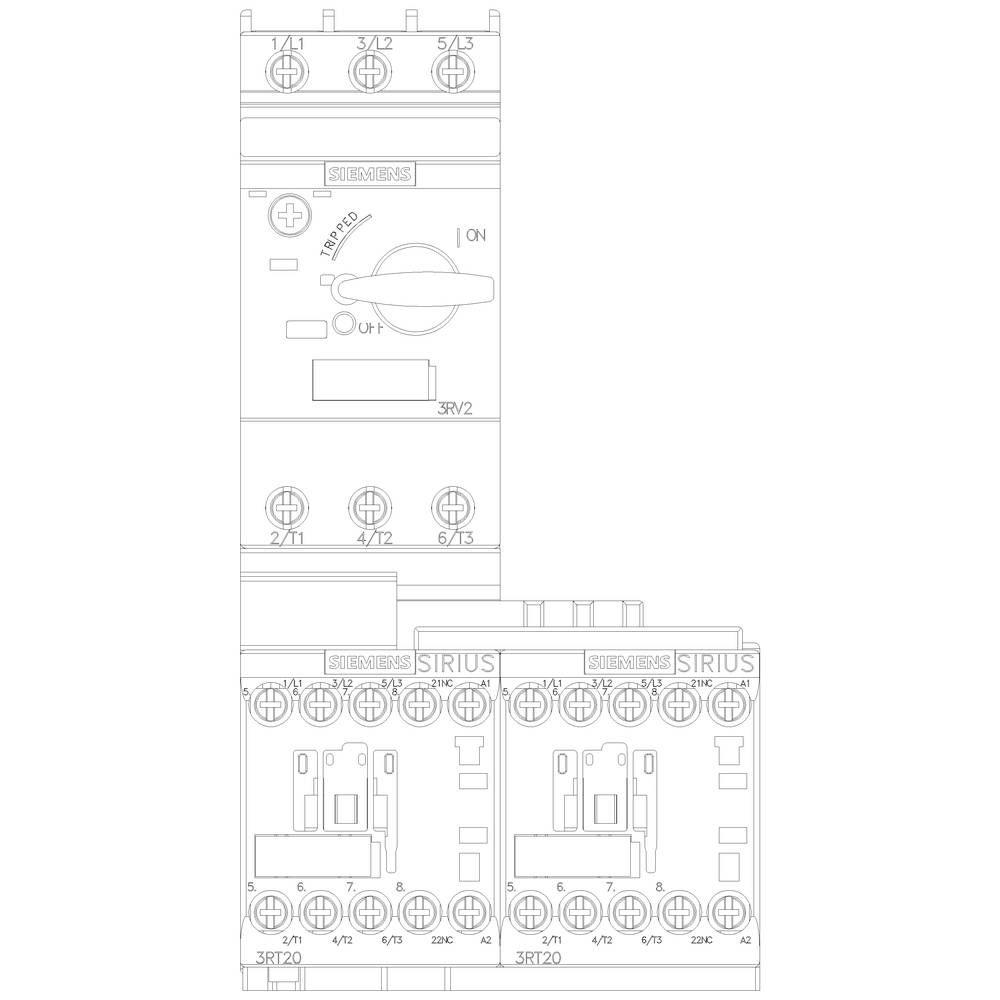

Tehnični diagram prikazuje zgradbo Siemensovega stikala z različnimi komponentami in njihovimi električnimi priključki.

1/6

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava sre.,28.10.

Število

kos - zaloga Nemčija

Skupaj (309,00 € / Kos)

309,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta zaščite: IP20
Izvedba električnega priključka: vijačna povezava
Velikost okvirja podajalnika: S00
Delovna frekvenca: 50/60 Hz

Napetost motorja: 400 V/AC

Vrsta izdelka: odcep za porabnik

Priključni tok: 11.5 A

Moč motorja pri 400 V: 5.5 kW

Nazivna napetost: 690 V

Izvedba: Vrsta pritrditve: vijačno in zaponko pritrditev na 35 mm tirnico

Proizv. št. delov: 3RA22101KA172AP0

Nazivni tok: 11.5 A

Nazivni tok - zaokrožen: 11.5 A

Vrsta: 3RA2210-1KA17-2AP0

Moč motorja pri 230 V/ 400 V: 5.5 kW

Mere: (Š x V x G) 90 x 170 x 97 mm

Širina: 90 mm

Višina: 170 mm

Globina: 97 mm

Maks. temperatura: +60 °C

Min. temperatura: -20 °C

: 90

: 170 mm

: 97 mm

: FALSE

: 5.5 kW

: 1

: 12 A

: 0

: 9-12.5 A

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: 230-230 V

: 230-230 V

: IP20

: FALSE

: FALSE

: CLASS 10

: TRUE

: FALSE

: Screw connection

: Screw connection

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: AC

: Other

: 12 A

: 60 °C

: 65000

: 30000

: Other

: Class 1

UKCA: ni pomembno

Različice(Vse cene so z DDV)

Nazivni tok - zaokrožen

Moč motorja pri 400 V

Moč motorja pri 230 V/ 400 V

Siemens 3RA2210-1KA17-2AP0 3RA22101KA172AP0 odcep za porabnik Moč motorja pri 400 V 5.5 kW 690 V Nazivni tok 11.5 A

Št. izdelka:1743574

Dostava sre.,28.10.

Conrad Electronic

Priporočeni izdelki

11.5 A

5.5 kW

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

309,00 €^*

Siemens 3RA2210-1KD17-2AP0 3RA22101KD172AP0 odcep za porabnik Moč motorja pri 400 V 5.5 kW 690 V Nazivni tok 11.5 A

Št. izdelka:1743575

Dostava sre.,28.10.

Conrad Electronic

11.5 A

5.5 kW

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

405,00 €^*

Siemens 3RA2210-1KE17-2AP0 3RA22101KE172AP0 odcep za porabnik Moč motorja pri 400 V 5.5 kW 690 V Nazivni tok 11.5 A

Št. izdelka:1743582

Dostava sre.,28.10.

Conrad Electronic

11.5 A

5.5 kW

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

305,00 €^*

Siemens 3RA2210-1KH17-2AP0 3RA22101KH172AP0 odcep za porabnik Moč motorja pri 400 V 5.5 kW 690 V Nazivni tok 11.5 A

Št. izdelka:1744334

Dostava sre.,28.10.

Conrad Electronic

11.5 A

5.5 kW

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

405,00 €^*

Siemens 3RA2210-4AA18-2AP0 3RA22104AA182AP0 odcep za porabnik Moč motorja pri 400 V 7.5 kW 690 V Nazivni tok 15.5 A

Št. izdelka:1704523

Dostava sre.,28.10.

Conrad Electronic

15.5 A

7.5 kW

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

349,00 €^*

Siemens 3RA2210-4AD18-2AP0 3RA22104AD182AP0 odcep za porabnik Moč motorja pri 400 V 7.5 kW 690 V Nazivni tok 15.5 A

Št. izdelka:1744448

Dostava sre.,28.10.

Conrad Electronic

15.5 A

7.5 kW

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

445,00 €^*

Siemens 3RA2210-4AE18-2AP0 3RA22104AE182AP0 odcep za porabnik Moč motorja pri 400 V 7.5 kW 690 V Nazivni tok 15.5 A

Št. izdelka:1744450

Dostava sre.,28.10.

Conrad Electronic

15.5 A

7.5 kW

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

349,00 €^*

Siemens 3RA2210-4AH18-2AP0 3RA22104AH182AP0 odcep za porabnik Moč motorja pri 400 V 7.5 kW 690 V Nazivni tok 15.5 A

Št. izdelka:1699141

Dostava sre.,28.10.

Conrad Electronic

15.5 A

7.5 kW

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

445,00 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1743574 Siemens 3RA2210-1KA17-2AP0 3RA22101KA172AP0 odcep za porabnik Moč motorja pri 400 V 5.5 kW 690 V Nazivni tok 11.5 A

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1743574 Siemens 3RA2210-1KA17-2AP0 3RA22101KA172AP0 odcep za porabnik Moč motorja pri 400 V 5.5 kW 690 V Nazivni tok 11.5 A

Opis

Napajalnik brez napetosti, obratno obratovanje AC 400 V, velikost S00 9,00 ... 12,5 A Vijačni priključek AC 230 V za montažo na DIN nosilec Vrsta koordinacije 1, Iq = 150 kA 1NC (kontaktor) Vzvratni zaganjalnik SIRIUS 3RA22 za zaščito in zagon motorjev. Stikalo za vzvratno vožnjo 3RA22 je preizkušena in tovarniška vnaprej sestavljena kombinacija 3RV2 vezja in dva stikala 3RT2, ki sta že v celoti ožičeni in sta mehansko in električno povezani. So klimatsko neprepustni, odobreni po vsem svetu (npr. IEC in UL / CSA) in IE3 / IE4 pripravljeni. Naročila za nalaganje 3RA2 so na voljo z AC in DC delovanjem v velikostih S00, S0 in S2 z nastavitvenimi območji od 0,14 do 65 A. Na voljo so v vijačni in vzmetni priključni tehnologiji za montažo na DIN vodilo, pritrjevanje vijakov in montažo na šarnirju širine 60 mm. Poleg tega ponujamo tudi več kot 40.000 drugih preizkušenih kombinacij posameznih naprav za zaščito, preklop in zagon različnih aplikacij do 630 A. Vsa dodatna oprema za stikala 3RV2 in kontaktorje 3RT2 je standardna za vse velikosti in se lahko uporablja tudi za podajalce tovora. Opcijski sistem SIRIUS 3RV29 (za S00 in S0) znatno zmanjša napetost v ožičenju. Napajalniki 3RA22 nadomestijo dokazano serijo 3RA12. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
