Name: Siemens 3RA2220-4BF27-0AP0 3RA22204BF270AP0 odcep za porabnik Moč motorja pri 400 V 7.5 kW 690 V Nazivni tok 15.5 A
Brand: Siemens
SKU: 1744477
Availability: BackOrder

Na sliki je prikazan modularen močnostni odklopnik za industrijske aplikacije, ki je sestavljen iz več komponent.

Odprt električni omar s kabli in napravami zraven okna, pokritenega z deževnimi kapljicami. Zunaj je zabrisano modro morje.

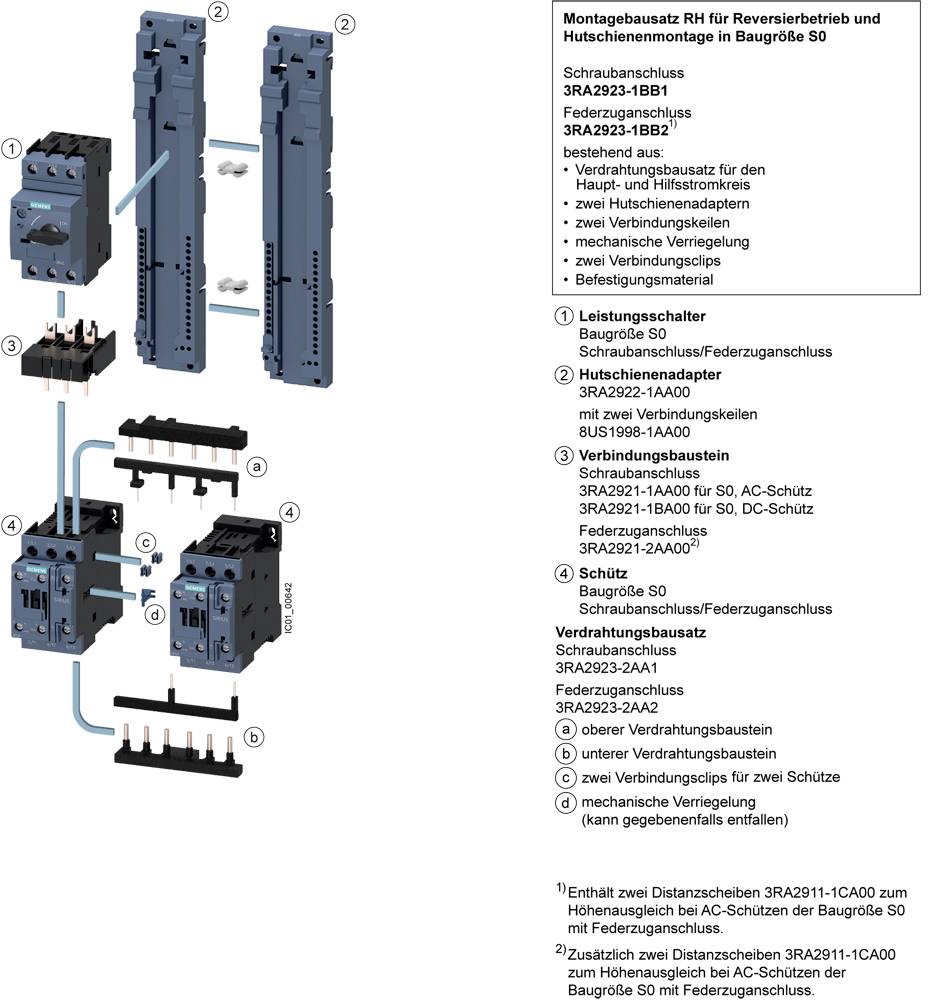

'Slika prikazuje potek montaže za reverzni obratovalni način v velikostnem razredu S0. Vsebuje vijačni priključek, priključek za vzmetni pogon in podporno nogo.'

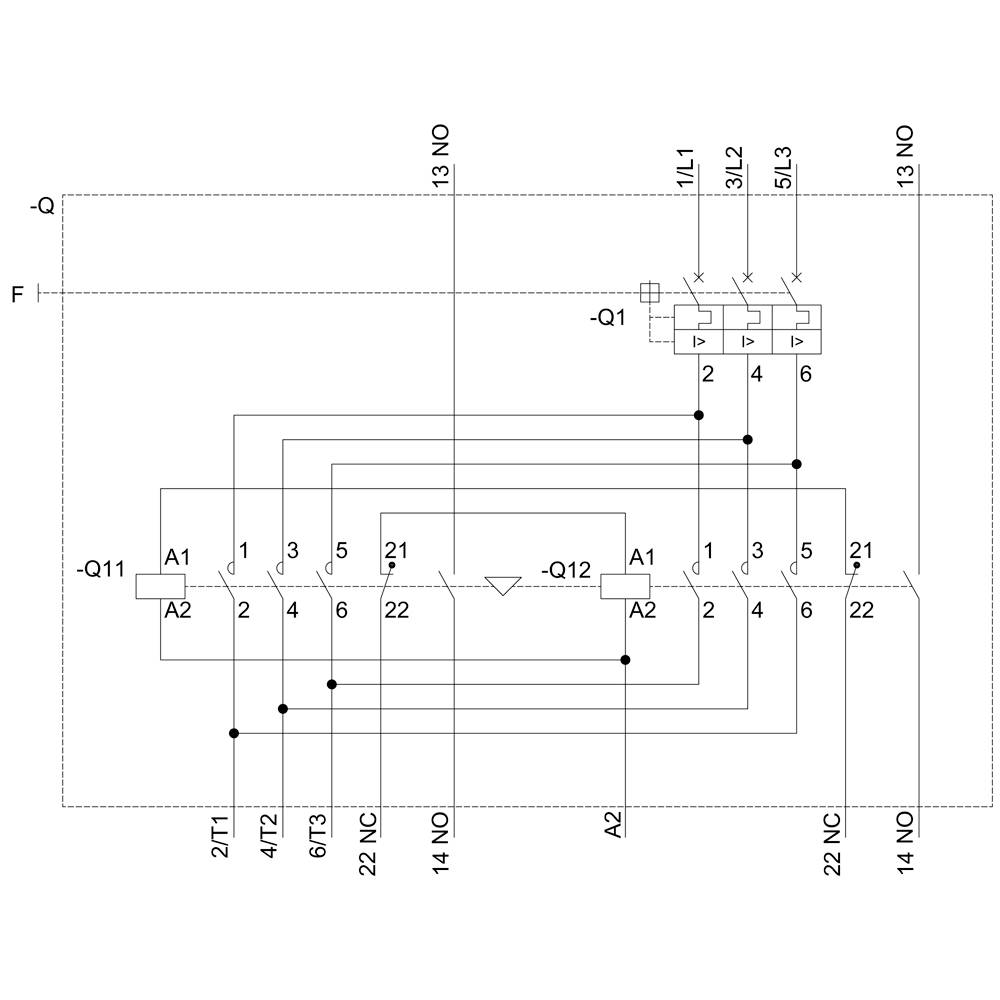

'Električna shema krmiljenja z različnimi stikali, kontakti in povezavami.'

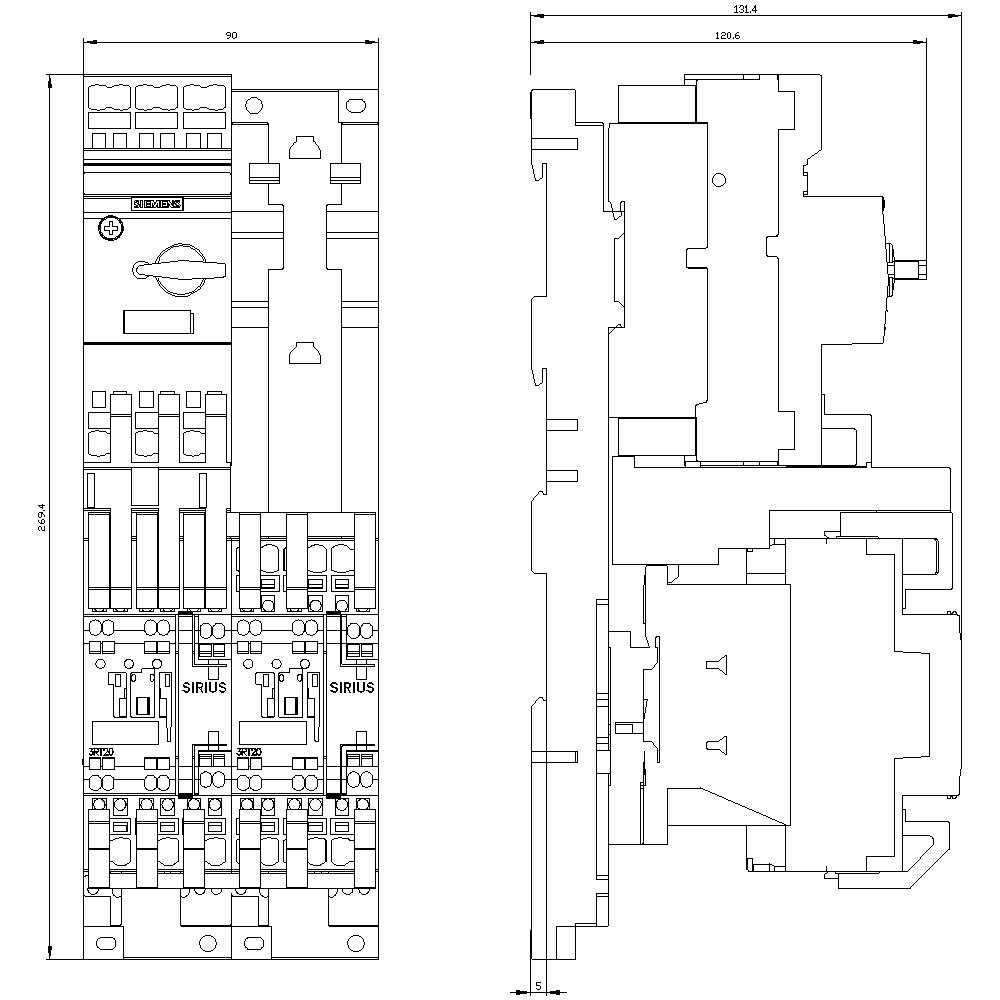

Tehnična risba industrijskega sistema stikalnih naprav z več komponentami, kablovnimi priključki in stikalnimi segmenti.

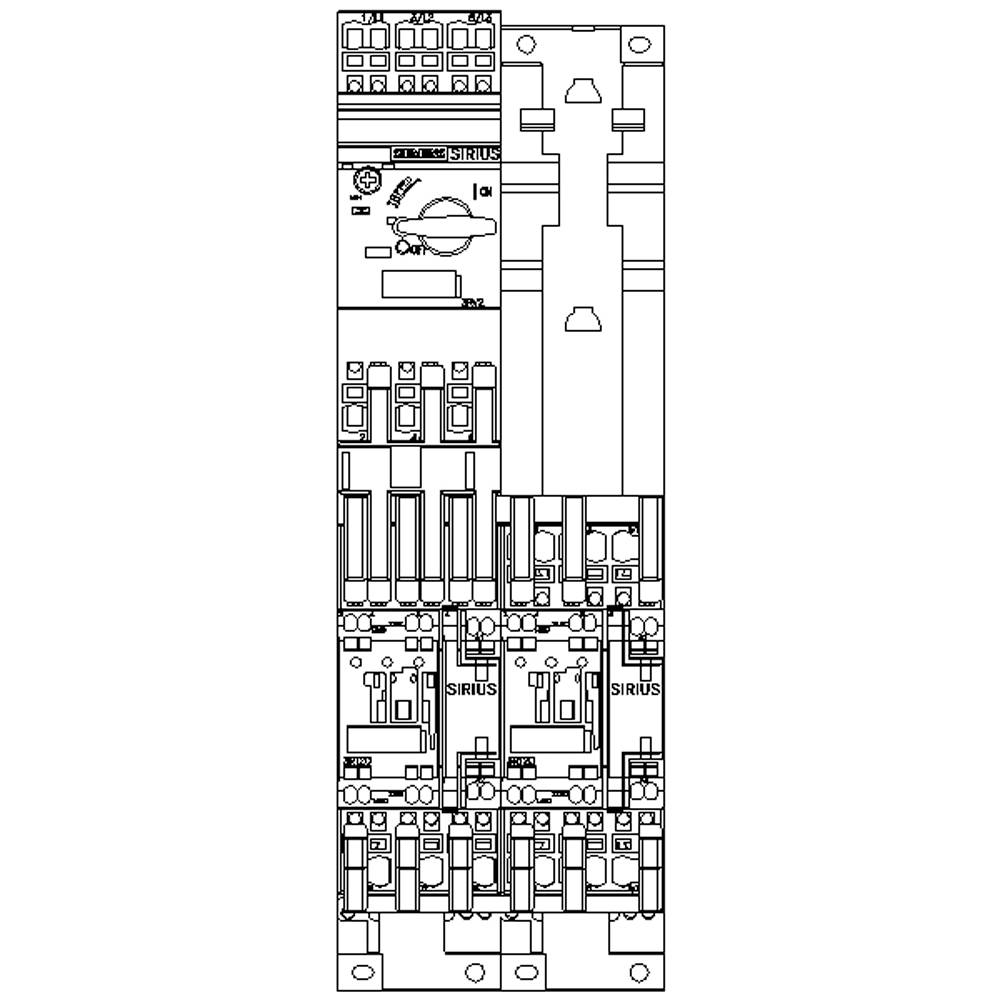

Tehnična shema stikala SIRUIS. Prikazuje podrobne komponente in njihovo razporeditev za krmiljenje električnih naprav.

1/6

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava sre.,28.10.

Število

kos - zaloga Nemčija

Skupaj (575,00 € / Kos)

575,00 €

z DDV

Samo 35,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta zaščite: IP20
Izvedba električnega priključka: vzmetni priključek
Velikost okvirja podajalnika: S0
Delovna frekvenca: 50/60 Hz

Napetost motorja: 690 V

Vrsta izdelka: odcep za porabnik

Priključni tok: 15.5 A

Moč motorja pri 400 V: 7.5 kW

Nazivna napetost: 690 V

Izvedba: Vrsta pritrditve: na adapter za vijačno in pritrdilno pritrditev na 35 mm tirnico

Proizv. št. delov: 3RA22204BF270AP0

Nazivni tok: 15.5 A

Nazivni tok - zaokrožen: 15.5 A

Vrsta: 3RA2220-4BF27-0AP0

Moč motorja pri 230 V/ 400 V: 7.5 kW

Mere: (Š x V x G) 90 x 269 x 130 mm

Priključek: vzmetna sponka

Širina: 90 mm

Višina: 269 mm

Globina: 130 mm

Maks. temperatura: +60 °C

Min. temperatura: -20 °C

: 90

: 269 mm

: 130 mm

: FALSE

: 7.5 kW

: 1

: 20 A

: 0

: IP20

: CLASS 10

: TRUE

: FALSE

: Spring clamp connection

: Spring clamp connection

: AC

: Other

: 20 A

: 60 °C

: 150000

: 150000

: 65000

: Other

: Class 2

UKCA: ni pomembno

Različice(Vse cene so z DDV)

Nazivni tok - zaokrožen

Moč motorja pri 400 V

Moč motorja pri 230 V/ 400 V

Siemens 3RA2220-4BF27-0AP0 3RA22204BF270AP0 odcep za porabnik Moč motorja pri 400 V 7.5 kW 690 V Nazivni tok 15.5 A

Št. izdelka:1744477

Dostava sre.,28.10.

Conrad Electronic

Priporočeni izdelki

15.5 A

7.5 kW

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

575,00 €^*

Siemens 3RA2220-1FB24-0AP0 3RA22201FB240AP0 odcep za porabnik Moč motorja pri 400 V 1.5 kW 690 V Nazivni tok 3.6 A

Št. izdelka:1744452

Dostava pon.,16.11.

Conrad Electronic

3.6 A

1.5 kW

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

369,00 €^*

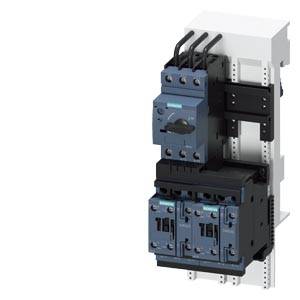

Siemens 3RA2220-1FD24-0AP0 3RA22201FD240AP0 odcep za porabnik Moč motorja pri 400 V 1.5 kW 690 V Nazivni tok 3.6 A

Št. izdelka:1744454

Dostava sre.,28.10.

Conrad Electronic

3.6 A

1.5 kW

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

425,00 €^*

Siemens 3RA2220-1GB24-0AP0 3RA22201GB240AP0 odcep za porabnik Moč motorja pri 400 V 2.2 kW 690 V Nazivni tok 4.9 A

Št. izdelka:1699318

Dostava sre.,28.10.

Conrad Electronic

4.9 A

2.2 kW

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

369,00 €^*

Siemens 3RA2220-1GD24-0AP0 3RA22201GD240AP0 odcep za porabnik Moč motorja pri 400 V 2.2 kW 690 V Nazivni tok 4.9 A

Št. izdelka:1744456

Dostava sre.,28.10.

Conrad Electronic

4.9 A

2.2 kW

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

425,00 €^*

Siemens 3RA2220-1HB24-0AP0 3RA22201HB240AP0 odcep za porabnik Moč motorja pri 400 V 3 kW 690 V Nazivni tok 6.5 A

Št. izdelka:1704751

Dostava sre.,28.10.

Conrad Electronic

6.5 A

3 kW

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

369,00 €^*

Siemens 3RA2220-1HD24-0AP0 3RA22201HD240AP0 odcep za porabnik Moč motorja pri 400 V 3 kW 690 V Nazivni tok 6.5 A

Št. izdelka:1744457

Dostava sre.,28.10.

Conrad Electronic

6.5 A

3 kW

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

425,00 €^*

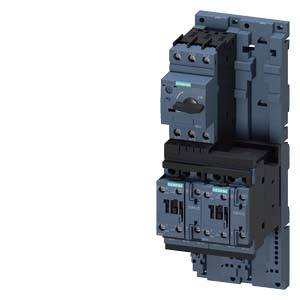

Siemens 3RA2220-1JB24-0AP0 3RA22201JB240AP0 odcep za porabnik Moč motorja pri 400 V 0.4 kW 690 V Nazivni tok 8.5 A

Št. izdelka:1744458

Dostava sre.,28.10.

Conrad Electronic

8.5 A

0.4 kW

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

375,00 €^*

Siemens 3RA2220-1JD24-0AP0 3RA22201JD240AP0 odcep za porabnik Moč motorja pri 400 V 0.4 kW 690 V Nazivni tok 8.5 A

Št. izdelka:1744460

Dostava sre.,28.10.

Conrad Electronic

8.5 A

0.4 kW

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

429,00 €^*

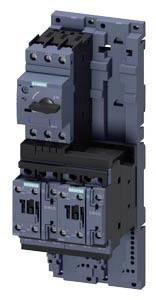

Siemens 3RA2220-1KB24-0AP0 3RA22201KB240AP0 odcep za porabnik Moč motorja pri 400 V 5.5 kW 690 V Nazivni tok 11.5 A

Št. izdelka:1699319

Dostava sre.,28.10.

Conrad Electronic

11.5 A

5.5 kW

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

375,00 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1744477 Siemens 3RA2220-4BF27-0AP0 3RA22204BF270AP0 odcep za porabnik Moč motorja pri 400 V 7.5 kW 690 V Nazivni tok 15.5 A

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1744477 Siemens 3RA2220-4BF27-0AP0 3RA22204BF270AP0 odcep za porabnik Moč motorja pri 400 V 7.5 kW 690 V Nazivni tok 15.5 A

Opis

Napajalnik brez napetosti, obratno obratovanje AC 400 V, velikost S0 13,0 ... 20,0 A AC 230 V Vzmetni priključek za montažo na DIN nosilec z adapterjem DIN rail (prav tako izpolnjuje razvrstitev tipa 1) Vrsta naloge 2, Iq = 150 kA 1NO + 1NC (kontaktor) Vzvratni zaganjalnik SIRIUS 3RA22 za zaščito in zagon motorjev. Stikalo za vzvratno vožnjo 3RA22 je preizkušena in tovarniška vnaprej sestavljena kombinacija 3RV2 vezja in dva stikala 3RT2, ki sta že v celoti ožičeni in sta mehansko in električno povezani. So klimatsko neprepustni, odobreni po vsem svetu (npr. IEC in UL / CSA) in IE3 / IE4 pripravljeni. Naročila za nalaganje 3RA2 so na voljo z AC in DC delovanjem v velikostih S00, S0 in S2 z nastavitvenimi območji od 0,14 do 65 A. Na voljo so v vijačni in vzmetni priključni tehnologiji za montažo na DIN vodilo, pritrjevanje vijakov in montažo na šarnirju širine 60 mm. Poleg tega ponujamo tudi več kot 40.000 drugih preizkušenih kombinacij posameznih naprav za zaščito, preklop in zagon različnih aplikacij do 630 A. Vsa dodatna oprema za stikala 3RV2 in kontaktorje 3RT2 je standardna za vse velikosti in se lahko uporablja tudi za podajalce tovora. Opcijski sistem SIRIUS 3RV29 (za S00 in S0) znatno zmanjša napetost v ožičenju. Napajalniki 3RA22 nadomestijo dokazano serijo 3RA12. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
