Name: Siemens 3RT2025-1AN20 zaščita moči 3 zapiralo 7.5 kW 690 V/AC s pomožnim kontaktom Primerno za znamko (rele): Siemens Pi
Brand: Siemens
SKU: 1738132
Availability: BackOrder

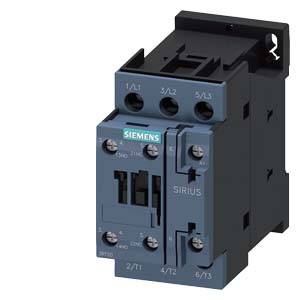

Moder Siemensov kontaktor iz serije Sirius. Ima šest priključkov in je zasnovan za krmiljenje električnih strojev.

'Električna omarica z odprtimi pokrovi in vidno inštalacijo. V ozadju je skozi deževno mokro okno videti tovarna.'

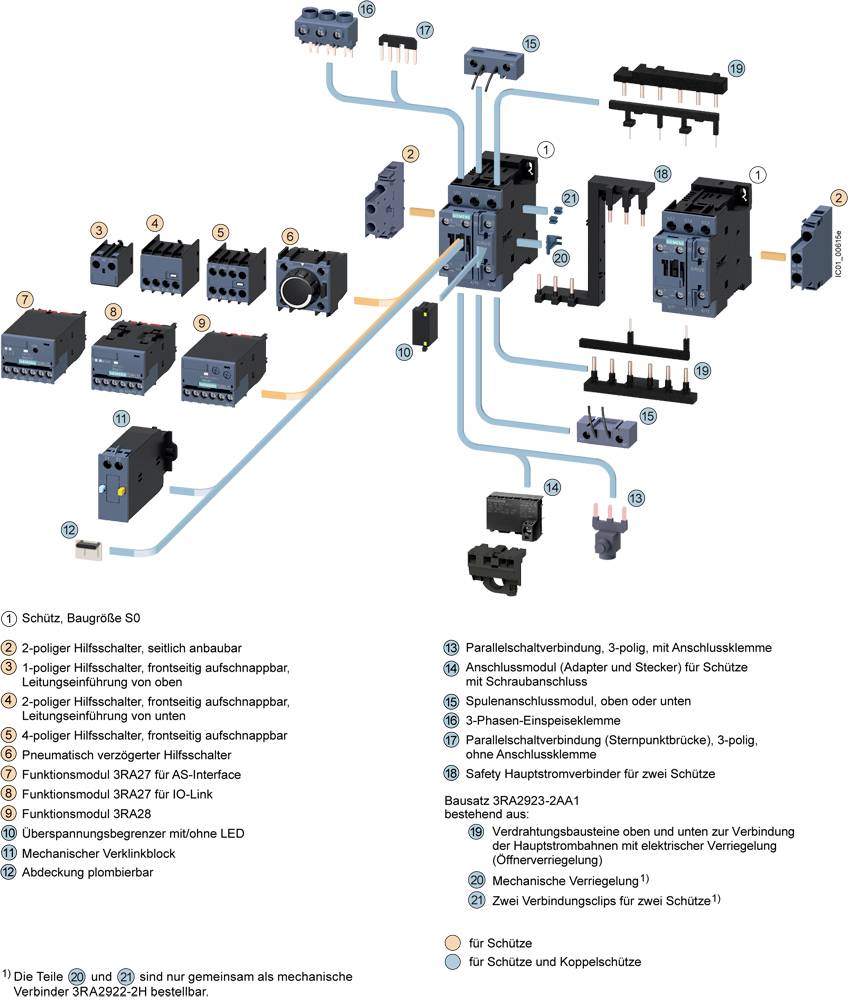

Eksplozijska risba električne sheme z oštevilčenimi komponentami in puščicami, ki prikazujejo povezave med kontaktorjem in pripadajočimi deli.

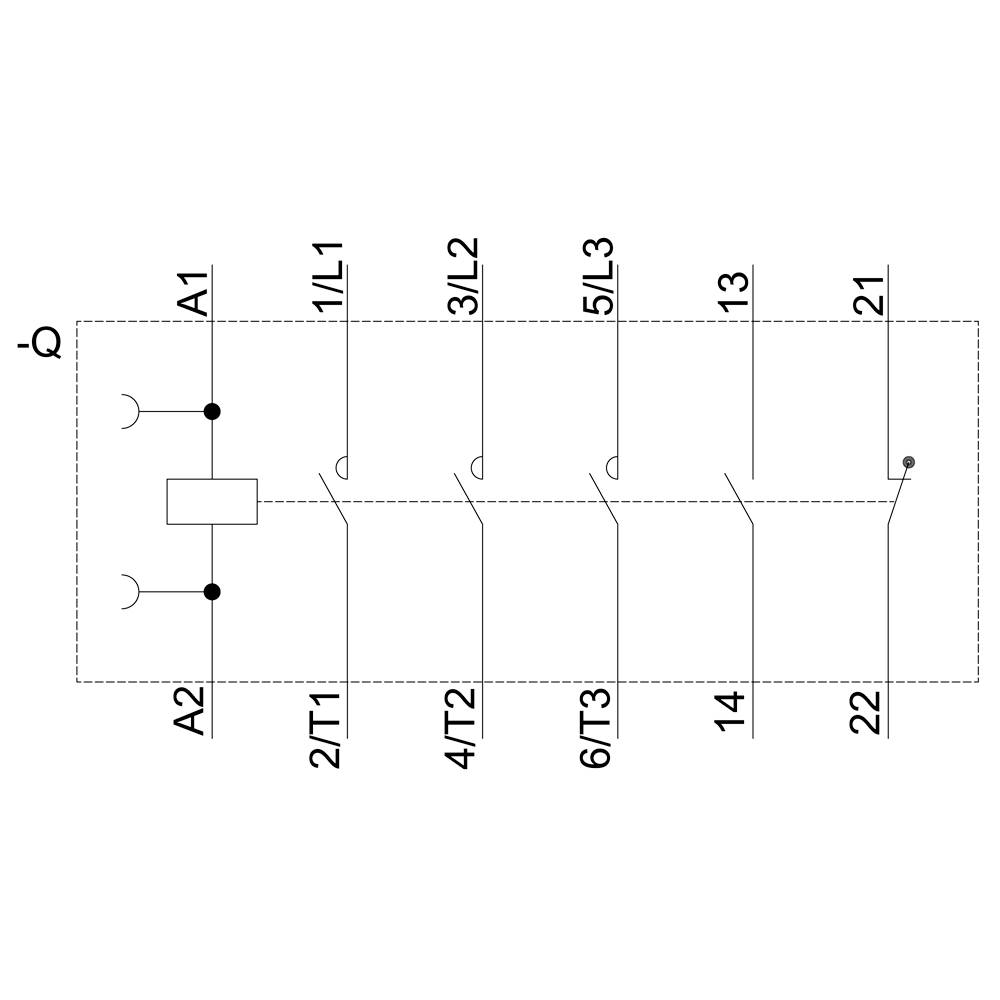

Shematski načrt kontaktorja: Povezava A1-A2 z več krmilniki L1, L2, L3 in kontakti 13, 14, 21, 22.

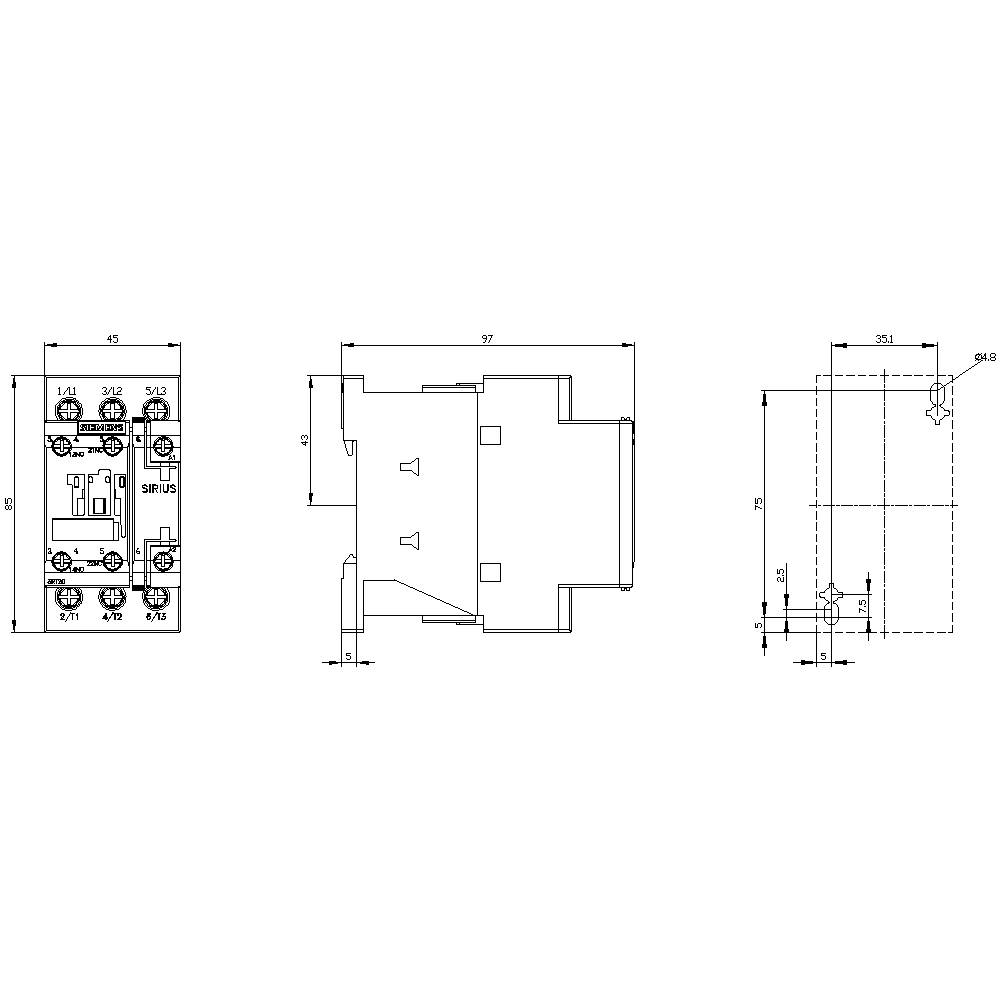

Tehnični načrti prikazujejo dimenzije in priključke električnega releja s sprednje, stranske in zgornje perspektive.

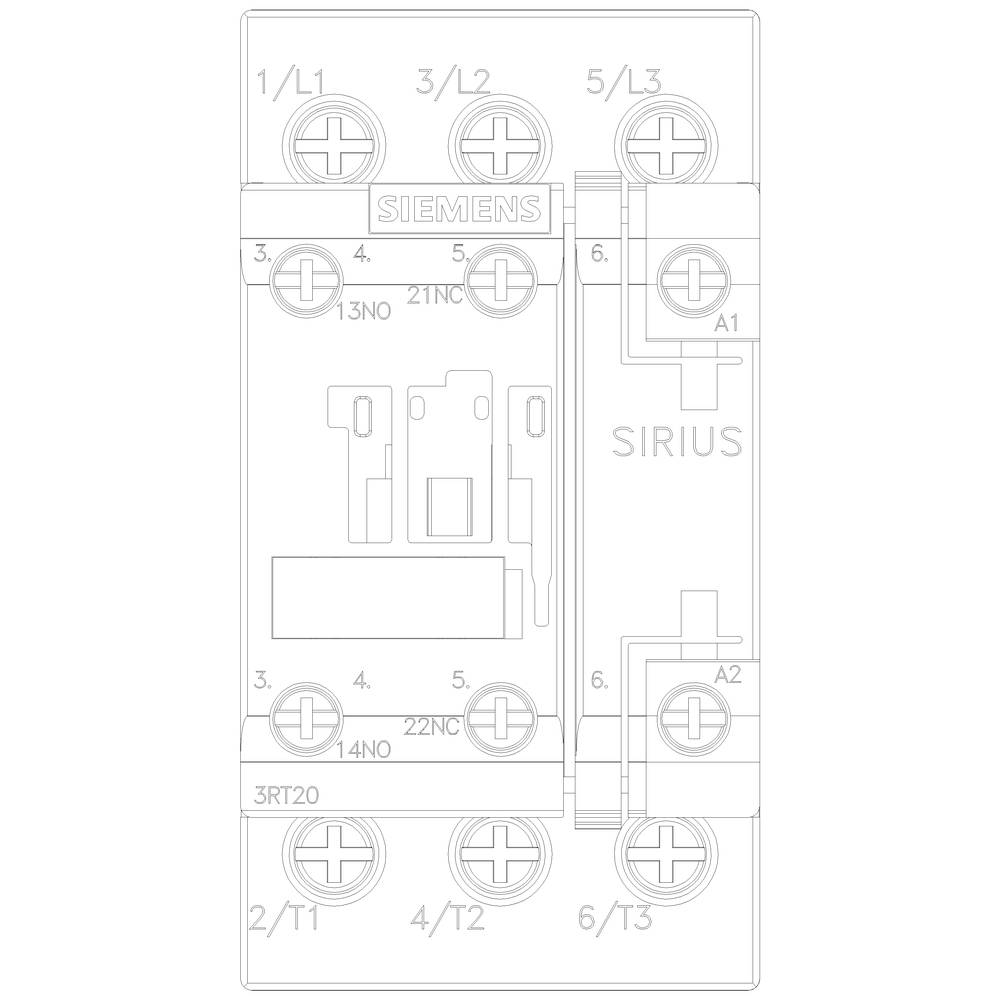

Shematski načrt Siemensovega Siriusovega kontaktorja s priključki L1, L2, L3, T1, T2, T3 in krmilnimi kontakti 13NO, 21NC, 14NO, 22NC.

1/6

Slika je simbolična

Vrsta izdelka

zaščita moči

Število polov

3-polni

Nazivna napetost

690 V/AC

Moč

7.5 kW

Priključek

vijačni

Podatkovni list izdelka (PDF)

Dostava pon.,26.10.

Število

kos - zaloga Nemčija

Skupaj (104,99 € / Kos)

104,99 €

z DDV

Samo 11,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: AC
Enožični ali večžični prerez prevodnika: 10 mm²
Presek prevodnika je fino naseden: 10 mm²

Vrsta embalaže: Piece

Vrsta izdelka: zaščita moči

Vrsta: 3RT2025-1AN20

Velikost: S0

Število polov: 3-polni

Kontakt: 3 zapiralo

Nazivna napetost: 690 V/AC

Krmilna napetost (maks.): 220 V/AC

Območje krmilne napetosti: 220 V/AC (max)

Preklopna napetost (maks.): 690 V/AC

Stalni tok (maks.): 17 A

: 7.5 kW

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Značilnosti: s pomožnim kontaktom

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vijačni

Mehanska življenjska doba: 10000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 85 mm

Globina: 97 mm

Mere: (Š x V x G) 45 x 85 x 97 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: TRUE

: 7.5 kW

: 3

: 1

: 1

: 17 A

: 40 A

: 220-220 V

: 220-220 V

: Screw connection

: AC

: 15.5 A

: 7.355

UKCA: da

Različice(Vse cene so z DDV)

Moč

Siemens 3RT2023-1AB00 zaščita moči 3 zapiralo 4 kW 690 V/AC s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:1699182

Dostava sre.,28.10.

Conrad Electronic

4 kW

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

67,99 €^*

Siemens 3RT2023-1AB04 zaščita moči 3 zapiralo 4 kW 690 V/AC s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

Št. izdelka:1746132

Dostava sre.,28.10.

Conrad Electronic

4 kW

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

93,99 €^*

Siemens 3RT2023-1AC20 zaščita moči 3 zapiralo 4 kW 690 V/AC s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:1704587

Dostava pon.,26.10.

Conrad Electronic

4 kW

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

67,99 €^*

Siemens 3RT2023-1AD00 zaščita moči 3 zapiralo 4 kW 690 V/AC 1 kos

Št. izdelka:1746133

Dostava sre.,28.10.

Conrad Electronic

4 kW

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

46,99 €^*

Siemens 3RT2023-1AF00 zaščita moči 3 zapiralo 690 V/AC s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:1746134

Dostava sre.,28.10.

Conrad Electronic

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

67,99 €^*

Siemens 3RT2023-1AF04 zaščita moči 3 zapiralo 4 kW 690 V/AC s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:1746135

Dostava sre.,28.10.

Conrad Electronic

4 kW

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

93,99 €^*

Siemens 3RT2023-1AG20 zaščita moči 3 zapiralo 690 V/AC s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

Št. izdelka:1746136

Dostava sre.,28.10.

Conrad Electronic

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

67,99 €^*

Siemens 3RT2023-1AG24 zaščita moči 3 zapiralo 4 kW 690 V/AC s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:1746211

Dostava sre.,28.10.

Conrad Electronic

4 kW

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

93,99 €^*

Siemens 3RT2023-1AH00 zaščita moči 3 zapiralo 4 kW 690 V/AC s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

Št. izdelka:1749855

Dostava sre.,28.10.

Conrad Electronic

4 kW

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

67,99 €^*

Siemens 3RT2023-1AK60 zaščita moči 3 zapiralo 4 kW 690 V/AC s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:1746212

Dostava pon.,26.10.

Conrad Electronic

4 kW

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

67,99 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1738132 Siemens 3RT2025-1AN20 zaščita moči 3 zapiralo 7.5 kW 690 V/AC s pomožnim kontaktom Primerno za znamko (rele): Siemens Pi

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1738132 Siemens 3RT2025-1AN20 zaščita moči 3 zapiralo 7.5 kW 690 V/AC s pomožnim kontaktom Primerno za znamko (rele): Siemens Pi

Opis

Kontaktor, AC-3 17 A, 7,5 kW / 400 V 1 S + 1 NC, AC 220 V, 50/60 Hz, 3-polna, velikost okvirja S0, vijačni priključek SIRIUS 3RT2 kontaktor za stikalne motorje. Kontaktorji 3RT2 so del modularnega sistema SIRIUS s popolno ujemajočimi izdelki. Užinijo svoje visoke zmogljivosti v kombinaciji s svojo kompaktno obliko in visoko zanesljivostjo stikov. Kombinacije se lahko kombinirajo z drugimi komponentami v podajalniku. Mnoge kombinacije naprav so tovarniško preizkušene. Kontaktorji zagotavljajo optimalno povezavo s krmilnikom za vsako aplikacijo (vzporedno, preko ASi ali IO-Link). Vgrajena pomožna stikala zmanjšujejo kompleksnost vašega telesa. Sprednji priključki omogočajo enostavno ožičenje. Kontaktorji 3RT2 so klimatsko odporni, odobreni po vsem svetu (npr. IEC in UL / CSA) in IE3 / IE4ready. Na voljo so v različnih velikostih in v širokem obsegu moči pri delovanju AC in DC. Poleg tehnologije vijačne povezave so naprave na voljo tudi z vzmetno povezavo za hitro, brez vzdrževanja in proti vibracijam povezavi. Celovita dodatna oprema, kot so pomožni kontakti, pomožna izdaja itd., So enotna za vse velikosti. Razpoložljivi priključni bloki, funkcijski moduli in sistem dovoda SIRIUS 3RV29 znatno zmanjšajo napetost v ožičenju. Kontaktorji 3RT2 nadomestijo dokazano serijo 3RT1 (do 55 kW). Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
