Name: Siemens 3RW5524-1HF14 3RW55241HF14 mehki zaganjalnik Moč motorja pri 400 V 22 kW Moč motorja pri 230 V 11 kW 200 V, 480
Brand: Siemens
SKU: 2864606
Availability: BackOrder

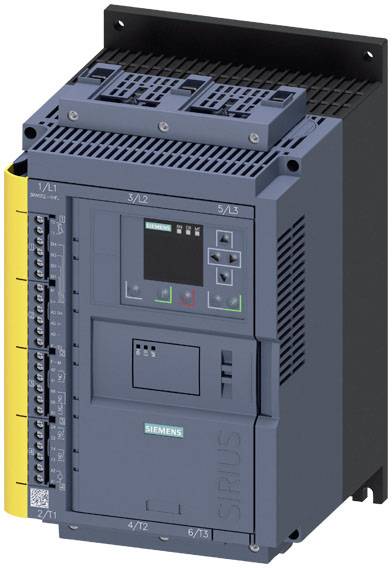

Industrijski pogonski sistem Siemens, temno modeno ohišje, z zaslonom in upravljalnimi tipkami, za krmiljenje električnih motorjev.

Štiri industrijske krmilne plošče v prostoru krmilnega sistema, polnem ožičenja in elektronskih komponent. Priključeni snopi kablov.

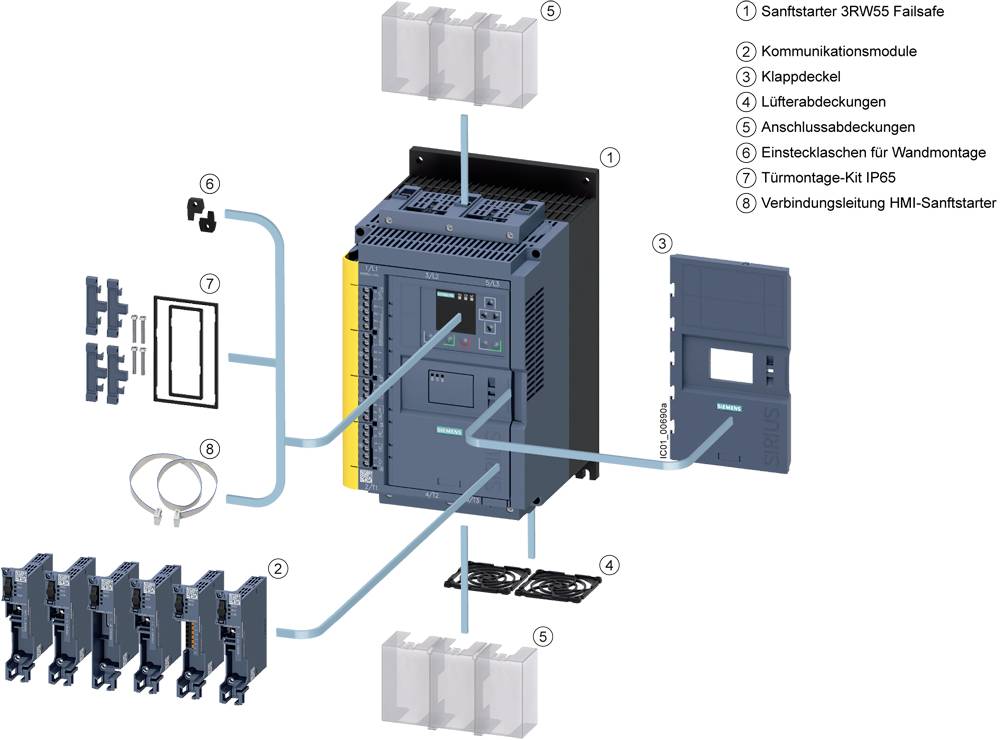

Eksplozijski prikaz električnega razdelilnika z oštevilčenimi komponentami: mehki zaganjalnik, komunikacijski moduli in montažne možnosti.

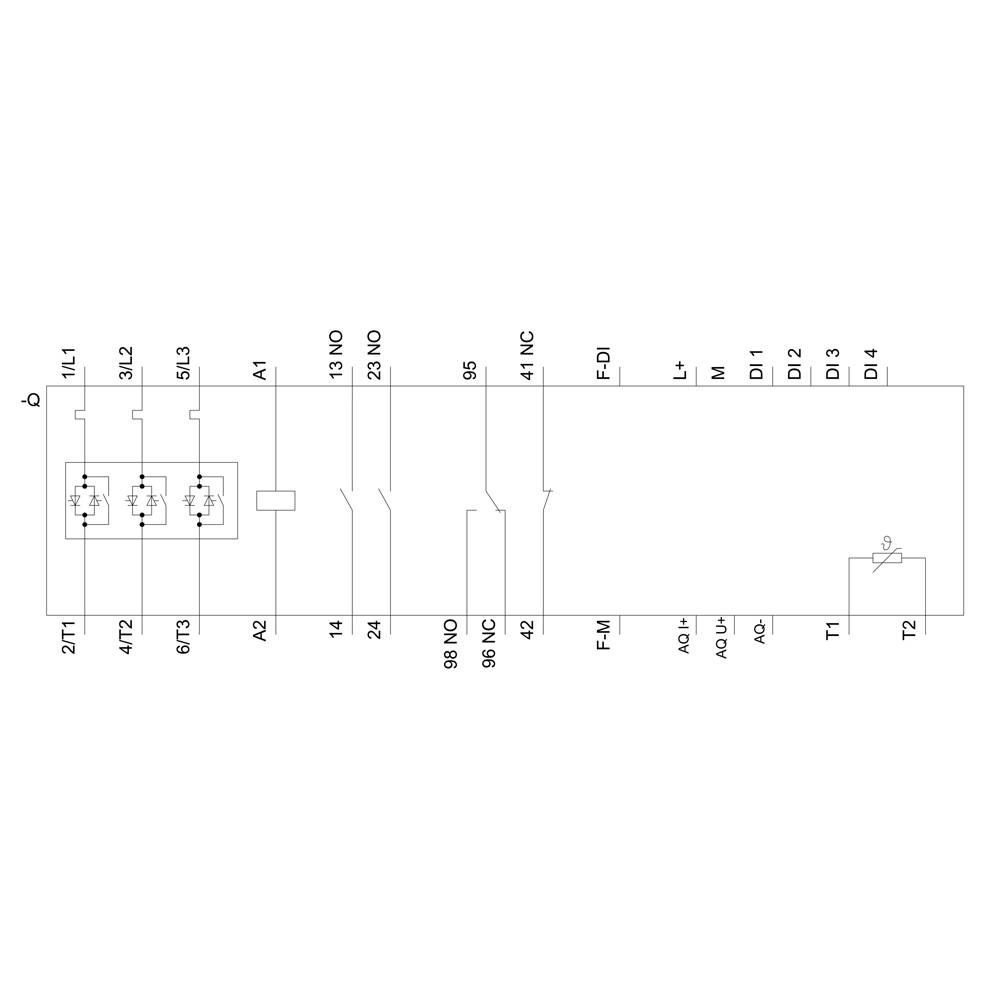

Shematski načrt električnega električnega vezja z reliji, stikali in varovalkami. Vodniki in povezovalne točke so označene.

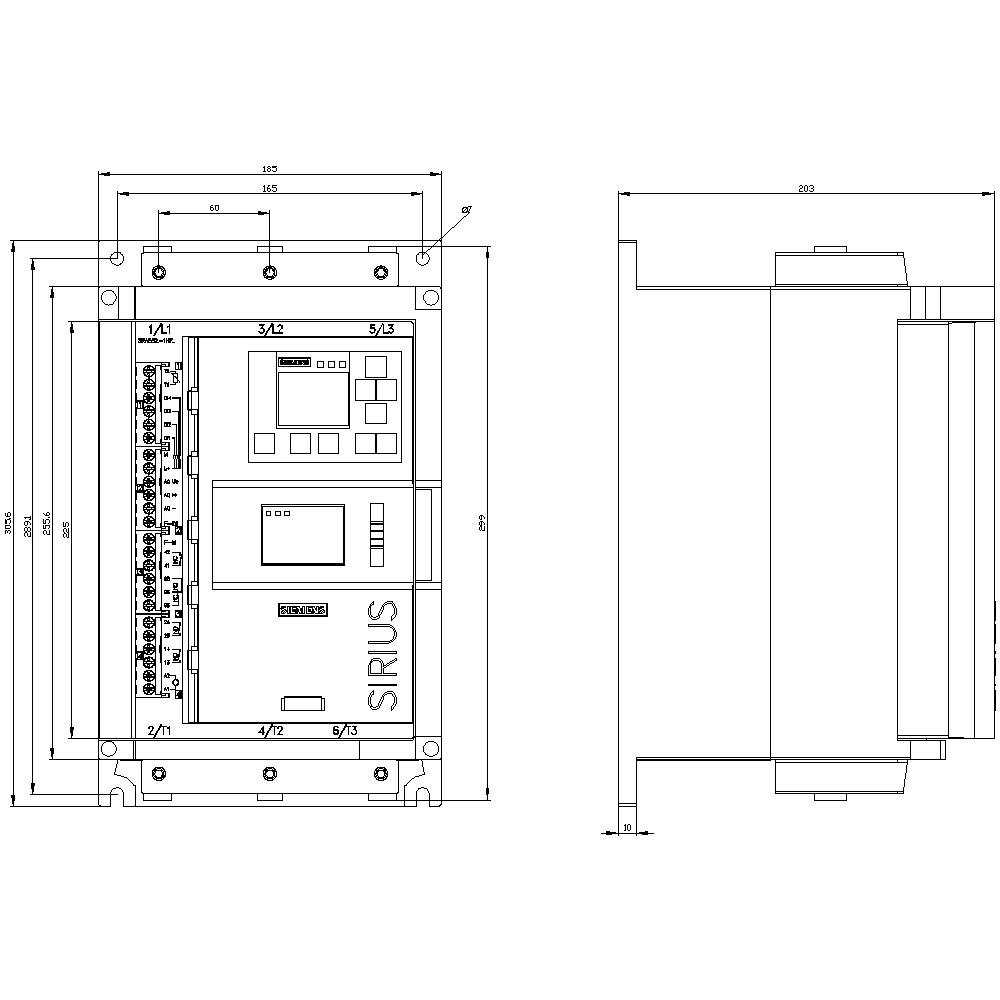

'Tehnična risba električnega stikala z merami in detajlnim pogledom. Opremljeno z napisom 'SIRIUS'.'

1/5

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava tor.,12.1.2027

Število

Set (i) - zaloga Nemčija

Skupaj (2569,00 € / Kos)

2569,00 €

z DDV

Samo 108,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Število digitalnih vhodov: 4
Zasnova zaščite motorja: elektronska, sprožitev v primeru toplotne preobremenitve motorja
Vrsta pritrditve: vijačna pritrditev
Delovna frekvenca: 50/60 Hz
Izolacijska napetost: 480V
Vrsta zaščite: IP00
Prenapetostna odpornost: 6 kV
Zasnova digitalnih izhodov: 2 zapirala (NO) / 1 odpirač (NC) / 1 menjalnik (CO)

Napetost motorja: 400 V

Vrsta izdelka: mehki zaganjalnik

Priključni tok: 47 A

Moč motorja pri 230 V: 11 kW

Moč motorja pri 400 V: 22 kW

Nazivna napetost: 200 V
480 V

Delovne faze: 3

Izvedba: Različica izdelka: AC 110-250V

Proizv. št. delov: 3RW55241HF14

Nazivni tok: 47 A

Nazivni tok - zaokrožen: 47 A

Vrsta: 3RW5524-1HF14

Moč motorja pri 230 V/ 400 V: 22 kW

Čas izteka: 360 s

Mere: (Š x V x G) 185 x 306 x 203 mm

Priključek: vijačna sponka

Širina: 185 mm

Višina: 306 mm

Globina: 203 mm

Maks. temperatura: +60 °C

Min. temperatura: -25 °C

UKCA: ni pomembno

Različice(Vse cene so z DDV)

Nazivni tok - zaokrožen

Moč motorja pri 400 V

Moč motorja pri 230 V

Nazivna napetost

Siemens 3RW3026-1BB14 3RW30261BB14 mehki zaganjalnik Moč motorja pri 400 V 11 kW Moč motorja pri 230 V 5.5 kW 200 V, 480 V Nazivni tok 25 A

Št. izdelka:2864143

Dostava sre.,14.10.

2 Set (i) - zaloga NemčijaConrad Electronic

25 A

11 kW

5.5 kW

200 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

429,00 €^*

Siemens 3RW4028-1BB14 3RW40281BB14 mehki zaganjalnik Moč motorja pri 400 V 18.5 kW Moč motorja pri 230 V 11 kW 200 V, 480 V Nazivni tok 38 A

Št. izdelka:2864144

Dostava sre.,14.10.

2 Set (i) - zaloga NemčijaConrad Electronic

38 A

18.5 kW

11 kW

200 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

795,00 €^*

Siemens 3RW5055-2AB04 3RW50552AB04 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 480 V Nazivni tok 143 A

Št. izdelka:2864145

Dostava sre.,28.10.

Conrad Electronic

143 A

75 kW

37 kW

200 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

2225,00 €^*

Siemens 3RW5055-2AB05 3RW50552AB05 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 600 V Nazivni tok 143 A

Št. izdelka:2864146

Dostava sre.,28.10.

Conrad Electronic

143 A

75 kW

37 kW

200 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

2449,00 €^*

Siemens 3RW5055-2AB14 3RW50552AB14 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 480 V Nazivni tok 143 A

Št. izdelka:2864147

Dostava sre.,28.10.

Conrad Electronic

143 A

75 kW

37 kW

200 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

2225,00 €^*

Siemens 3RW5055-2AB15 3RW50552AB15 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 600 V Nazivni tok 143 A

Št. izdelka:2864148

Dostava sre.,28.10.

Conrad Electronic

143 A

75 kW

37 kW

200 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

2449,00 €^*

Siemens 3RW5055-2TB04 3RW50552TB04 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 480 V Nazivni tok 143 A

Št. izdelka:2864149

Dostava tor.,12.1.2027

Conrad Electronic

143 A

75 kW

37 kW

200 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

2225,00 €^*

Siemens 3RW5055-2TB05 3RW50552TB05 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 600 V Nazivni tok 143 A

Št. izdelka:2864150

Dostava tor.,12.1.2027

Conrad Electronic

143 A

75 kW

37 kW

200 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

2449,00 €^*

Siemens 3RW5055-2TB14 3RW50552TB14 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 480 V Nazivni tok 143 A

Št. izdelka:2864151

Dostava sre.,28.10.

Conrad Electronic

143 A

75 kW

37 kW

200 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

2225,00 €^*

Siemens 3RW5055-2TB15 3RW50552TB15 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 600 V Nazivni tok 143 A

Št. izdelka:2864152

Dostava sre.,28.10.

Conrad Electronic

143 A

75 kW

37 kW

200 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

2449,00 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2864606 Siemens 3RW5524-1HF14 3RW55241HF14 mehki zaganjalnik Moč motorja pri 400 V 22 kW Moč motorja pri 230 V 11 kW 200 V, 480

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2864606 Siemens 3RW5524-1HF14 3RW55241HF14 mehki zaganjalnik Moč motorja pri 400 V 22 kW Moč motorja pri 230 V 11 kW 200 V, 480

Opis

Mehki zaganjalnik SIRIUS 200–480 V 47 A, AC 110–250 V Varne vijačne sponke Failsafe SIRIUS 3RW55 visoko zmogljiv mehki zaganjalnik za zahtevne varnostne aplikacije za gladek zagon in zaustavitev trifaznih asinhronskih motorjev.
Neskončno spremenljiv zagon, zmanjšanje tokovnih konic, izogibanje nihanju omrežne napetosti med zagonom, razbremenitev napajalnega omrežja, zmanjšanje mehanske obremenitve v pogonu, znaten prihranek prostora in ožičenja v primerjavi s zaganjalniki zvezda-trikot in frekvenčnimi pretvorniki, preklapljanje brez vzdrževanja in izjemno enostavno rokovanje. Integriran bypass omogoča zelo kompaktno zasnovo, varčuje z energijo in zagotavlja manj segrevanja v krmilni omarici. Inteligentne nadzorne funkcije varujejo mehki zaganjalnik pred pregrevanjem in motor pred preobremenitvijo. Poleg tega lahko omejite tok med zagonom na nastavljivo največjo vrednost. Zahvaljujoč 3-faznemu krmiljenju še posebej primeren za velike motorje. Inovativni nadzor navora zagotavlja optimalen zagon motorja. Hiter in enostaven zagon s samodejnim parametriranjem ali pomočnikom za uporabo. V prihodnost usmerjeno načrtovanje vzdrževanja s spremljanjem stanja. Odstranljiv HMI z barvnim zaslonom za jasne izmerjene vrednosti in diagnostične prikaze. Svetovne odobritve (npr. IEC in UL/CSA) tudi za potencialno eksplozivne aplikacije (ATEX ali IEC Ex).
Visokozmogljivi varni mehki zaganjalnik 3RW55 je na voljo za napajalne sisteme do 600 V v območju moči do 315 kW s krmilno napajalno napetostjo 24 V ali 110-250 V in dosledno z vijačnimi in vzmetnimi sponkami. Analogni izhod in termistorska zaščita motorja sta sestavni del visoko zmogljivega mehkega zaganjalnika.
Izbirni vtični komunikacijski moduli omogočajo povezavo preko PROFINET, PROFIBUS in Modbus TCP. Vgrajeni HMI modul lahko vgradite tudi v vrata krmilne omare.
Mehki zaganjalnik SIRIUS 3RW5 - tako prilagodljiv kot vaša naloga.
