Name: Siemens 3VA2063-8JQ46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 63 A Preklopna napetost (maks.): 690
Brand: Siemens
SKU: 1701520
Availability: BackOrder

Sivo-črni Siemensov močnostni odklopnik serije 3VA2. Štiripolna izvedba z vidnim stikalnim mehanizmom.

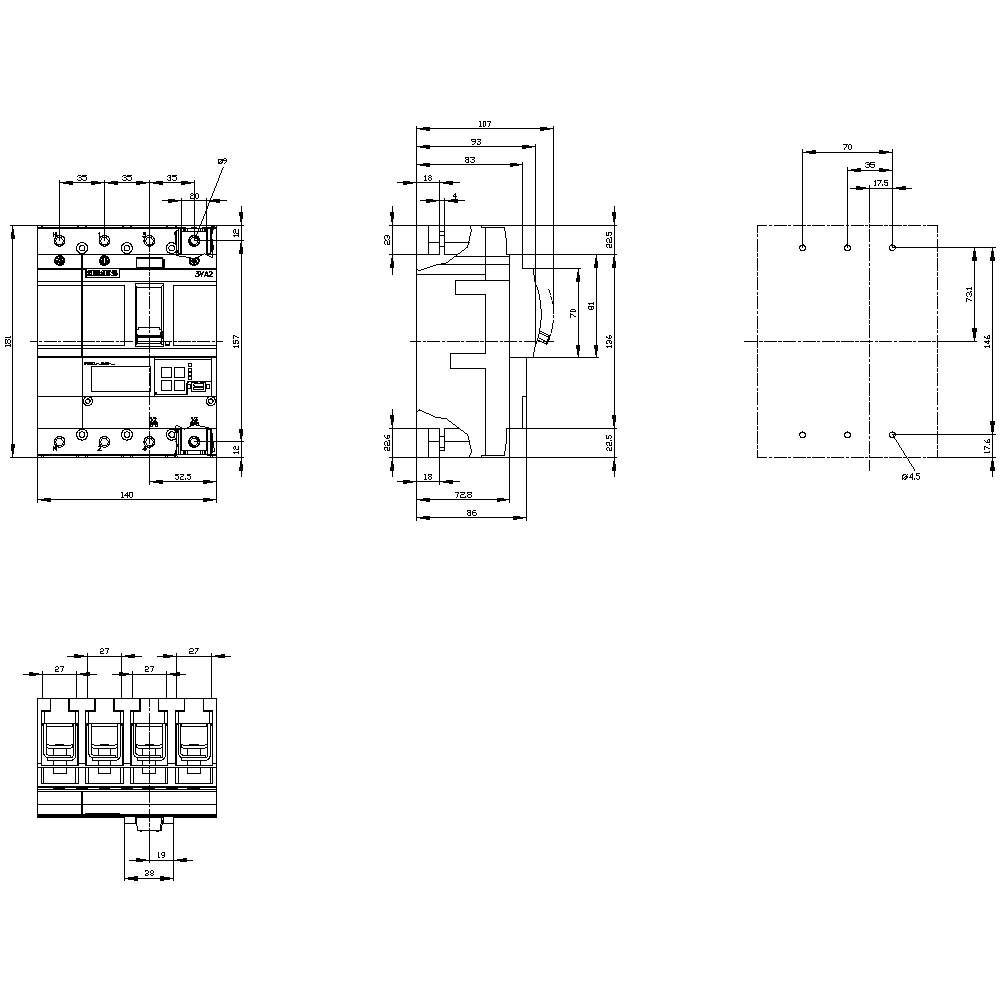

Tehnični načrt električnega stikala z več pogledi: sprednji, stranski in pogled od zgoraj, vključno s podrobnimi merami in dimenzijami.

1/2

Slika je simbolična

Vrsta izdelka

močnostno stikalo

Nastavitveno območje toka (maks.)

63 A

Priključek

sponka

Vrsta embalaže

Piece

Vrsta

3VA2063-8JQ46-0AA0

Podatkovni list izdelka (PDF)

Dostava pon.,23.11.

Število

kos - zaloga Nemčija

Skupaj (2055,00 € / Kos)

2055,00 €

z DDV

Samo 108,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Siemens 3VA2063-8JQ46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 63 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 140 x 181 x 86 mm Piece

Dodatne informacije

Tehnične specifikacije

Zasnova: Zaščita sistema Izguba moči: 3 W Teža: 3,14 kg Mehanska življenjska doba: 20000 Električna življenjska doba: 14000 Izolacijska napetost: 800 V

Vrsta embalaže: Piece

Vrsta izdelka: močnostno stikalo

Vrsta: 3VA2063-8JQ46-0AA0

Nastavitveno območje toka (min.): 25 A

Nastavitveno območje toka (maks.): 63 A

Nastavitveno območje (tok): 25 - 63 A

Število polov: 4-polni

Preklopna napetost (maks.): 690 V/AC

Namestitev: fiksna instalacaija

Min. temperatura: -25 °C

Maks. temperatura: +70 °C

Razred preklopne zmogljivosti: L

Izvedba nadtokovnega sprožnika: ETU560

Značilnosti: vtični

Priključek: sponka

: IP40

Globina: 86 mm

Širina: 140 mm

Višina: 181 mm

Mere: (Š x V x G) 140 x 181 x 86 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 0

: 0

: 63 A

: 4

: 0

: 3 W

: IP40

: Front side

: FALSE

: Frame clamp

: Rocker lever

: FALSE

: 150 kA

: TRUE

: TRUE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: ni pomembno
