Name: Siemens 3VA2116-8HN32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 63 - 160 A Preklopna napetost (maks.): 69
Brand: Siemens
SKU: 1701270
Availability: BackOrder

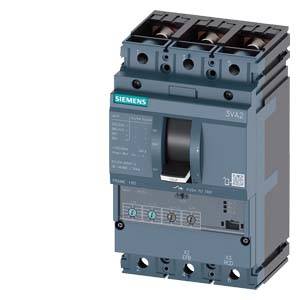

Siemensov energetski odklopnik sive barve z več priključki, ki se uporablja za upravljanje električnih tokokrogov.

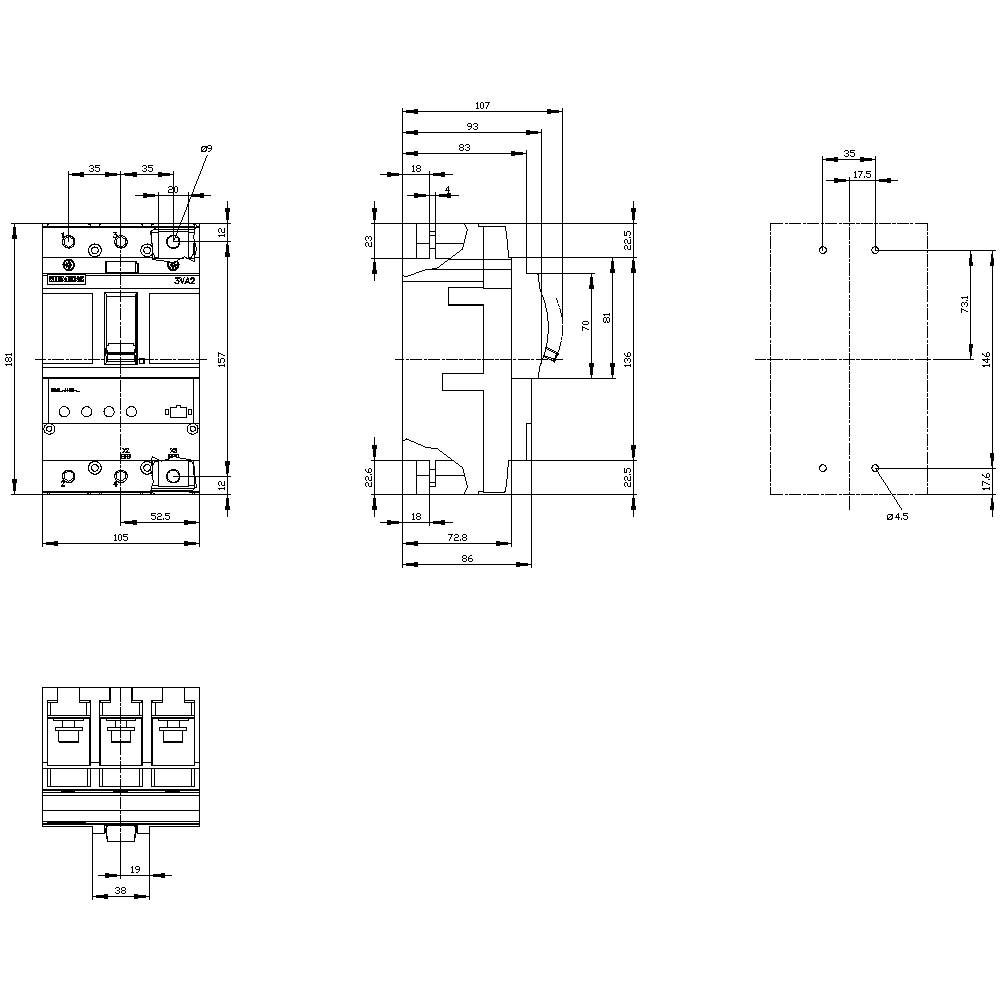

Tehnična risba električnega komponenta s tremi pogledi. Mere in razdalje so navedene. Prikazuje zgradbo in dimenzije.

1/2

Slika je simbolična

Vrsta izdelka

močnostno stikalo

Nastavitveno območje toka (maks.)

160 A

Priključek

vijačni

Vrsta

3VA2116-8HN32-0AA0

Nastavitveno območje toka (min.)

63 A

Podatkovni list izdelka (PDF)

Dostava pon.,2.11.

Število

kos - zaloga Nemčija

Skupaj (1425,00 € / Kos)

1425,00 €

z DDV

Samo 71,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Zasnova: Zaščita sistema Izguba moči: 19,7 W Teža: 2,29 kg Mehanska življenjska doba: 20000 Električna življenjska doba: 12000 Izolacijska napetost: 800 V Frekvenca: 50/60 Hz

Vrsta izdelka: močnostno stikalo

Vrsta: 3VA2116-8HN32-0AA0

Nastavitveno območje toka (min.): 63 A

Nastavitveno območje toka (maks.): 160 A

Nastavitveno območje (tok): 63 - 160 A

Število polov: 3-polni

Preklopna napetost (maks.): 690 V/AC

Primerno za serijo: Siemens serija 3VA

Primerno za znamko: Siemens

Namestitev: fiksna instalacaija

Min. temperatura: -25 °C

Maks. temperatura: +70 °C

Razred preklopne zmogljivosti: L

Izvedba nadtokovnega sprožnika: ETU350

Priključek: vijačni

: IP40

Globina: 86 mm

Širina: 105 mm

Višina: 181 mm

Mere: (Š x V x G) 105 x 181 x 86 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 0

: 0

: 160 A

: 3

: 63-160 A

: 0

: 690-690 V

: 19.7 W

: IP40

: Front side

: FALSE

: Screw connection

: Rocker lever

: FALSE

: 150 kA

: 240-1600 A

: 1600-1600 A

: TRUE

: FALSE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: da

Različice(Vse cene so z DDV)

Nastavitveno območje toka (maks.)

Nastavitveno območje toka (min.)

Siemens 3VA1125-5EF36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1703960

Dostava sre.,28.10.

Conrad Electronic

25 A

18 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

405,00 €^*

Siemens 3VA1125-5GE42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm Piece

Št. izdelka:1703964

Dostava sre.,28.10.

Conrad Electronic

25 A

18 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

449,00 €^*

Siemens 3VA1125-5GE46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1703965

Dostava sre.,28.10.

Conrad Electronic

25 A

18 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

489,00 €^*

Siemens 3VA1125-6EF46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm Piece

Št. izdelka:1703809

Dostava sre.,28.10.

Conrad Electronic

25 A

18 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

565,00 €^*

Siemens 3VA1132-3EF42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 22 - 32 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1701157

Dostava sre.,28.10.

Conrad Electronic

32 A

22 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

425,00 €^*

Siemens 3VA1132-3GD42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 32 - 32 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm Piece

Št. izdelka:1706759

Dostava sre.,28.10.

Conrad Electronic

32 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

395,00 €^*

Siemens 3VA1132-4EE32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 22 - 32 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm Piece

Št. izdelka:1706760

Dostava pon.,26.10.

Conrad Electronic

32 A

22 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

285,00 €^*

Siemens 3VA1132-4EE46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 22 - 32 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm Piece

Št. izdelka:1706761

Dostava sre.,28.10.

Conrad Electronic

32 A

22 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

455,00 €^*

Siemens 3VA1132-4GF42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 22 - 32 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm Piece

Št. izdelka:1706392

Dostava sre.,28.10.

Conrad Electronic

32 A

22 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

469,00 €^*

Siemens 3VA1132-5ED16-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 32 - 32 A Preklopna napetost (maks.): 415 V/AC (Š x V x G) 25.4 x 130 x 70 mm Piece

Št. izdelka:1700984

Dostava sre.,28.10.

Conrad Electronic

32 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

184,99 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1701270 Siemens 3VA2116-8HN32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 63 - 160 A Preklopna napetost (maks.): 69

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1701270 Siemens 3VA2116-8HN32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 63 - 160 A Preklopna napetost (maks.): 69

Opis

Zaščita pred preobremenitvijo Ir = 63A ... 160A Zaščita kratkega stika Isd = 1,5 ... 10 x Ir, Ii = 10 x In (preklopna zaščita) IVA = 150kA @ 415V 3-polna, zaščita sistema ETU350, LSI, Vijačni priključek 3VA2 z avtomatskim odklopnikom s serijo ETU 3 za zaščito sistema. 3VA-profilni odklopniki iz Siemensa kot pomemben sestavni del zaščitnih komponent SENTRON za industrijske aplikacije in za infrastrukturne aplikacije zagotavljajo učinkovit sistem, zaganjalnik in zaščito motorja z varnim odklopom v primeru preobremenitve in kratkih stikov. Vklopni odklopniki 3VA oblikujejo standarde glede fleksibilnosti in modularnega dodatka. Enotna dodatna oprema za več velikosti v vseh serijah 3VA1 in 3VA2. Ta različica 3VA-zaščitnega odklopnika je označena z: 1. Kompaktna izvedba. 2. Na voljo kot varianta za zaščito sistema in zaščito generatorja, odvisno od ETU. 3. Na voljo kot 3- in 4-polna različica. 4. Glede na velikost: Nazivni tok 25 A ... 630 A. 5. Štirje preklopni razredi moči 55 kA ... 150 kA pri 415 V. 6. Vgradnja v stalno namestitev, plug-in tehnologije, plug-in tehnologije mogoče. 7. Serija ima elektronsko prekoračitev. 8. Modularen in enostaven za vgradnjo notranjih dodatkov z različnimi funkcijami. Siemens ponuja celoten portfelj zaščitnih, preklopnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic za varno in učinkovito električno infrastrukturo v stavbah in industriji.

Besedilo je strojno prevedeno.
