Name: Siemens 3VA2116-8JP36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 63 - 160 A Preklopna napetost (maks.): 69
Brand: Siemens
SKU: 1725717
Availability: BackOrder

Siv Siemensov močnostni odklopnik 3VA2 z več priključki in upravljalnimi elementi, značilen za uporabo v krmilnih sistemih.

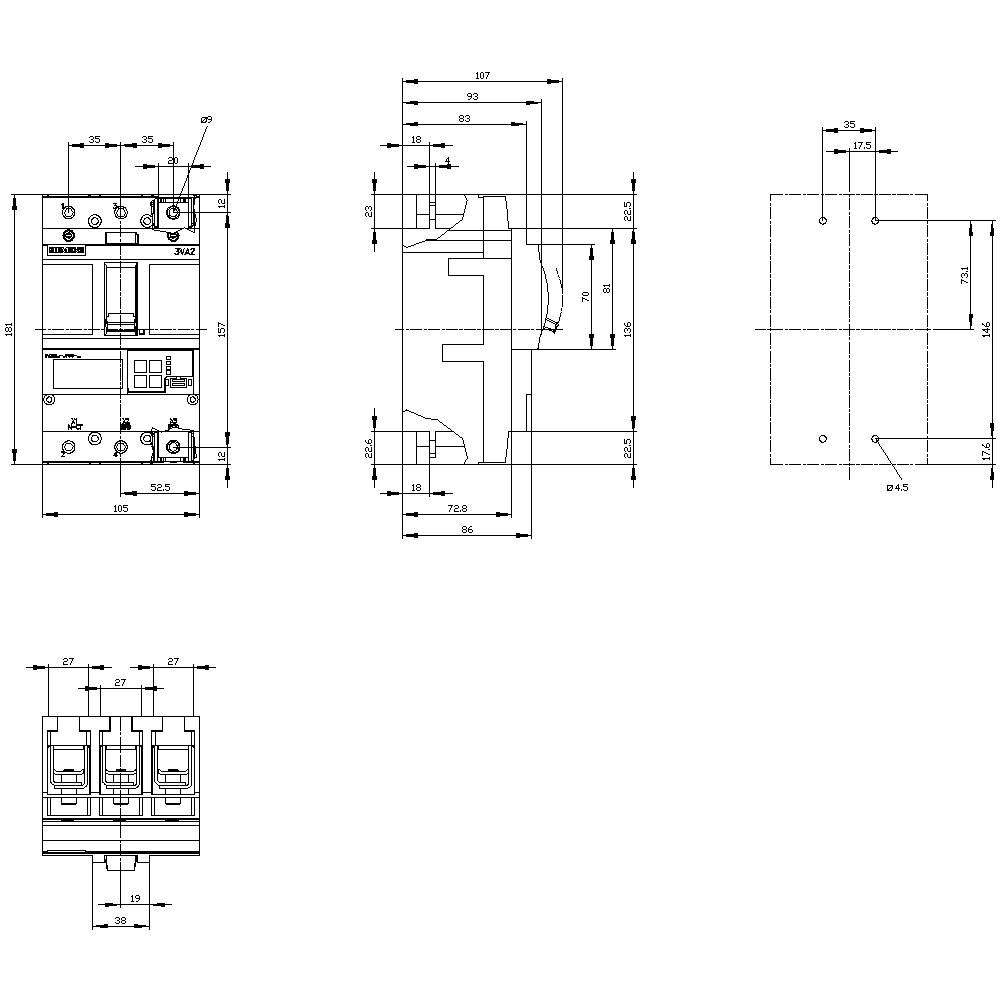

Tehnična risba električnega stikala z več pogledi in natančnimi merami v milimetrih.

1/2

Slika je simbolična

Vrsta izdelka

močnostno stikalo

Nastavitveno območje toka (maks.)

160 A

Priključek

sponka

Vrsta embalaže

Piece

Vrsta

3VA2116-8JP36-0AA0

Podatkovni list izdelka (PDF)

Dostava pon.,23.11.

Število

kos - zaloga Nemčija

Skupaj (1969,00 € / Kos)

1969,00 €

z DDV

Samo 90,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Zasnova: Zaščita sistema Izguba moči: 19,7 W Teža: 2,44 kg Mehanska življenjska doba: 20000 Električna doba: 12000 Izolacijska napetost: 800 V Frekvenca: 50/60 Hz

Vrsta embalaže: Piece

Vrsta izdelka: močnostno stikalo

Vrsta: 3VA2116-8JP36-0AA0

Nastavitveno območje toka (min.): 63 A

Nastavitveno območje toka (maks.): 160 A

Nastavitveno območje (tok): 63 - 160 A

Število polov: 3-polni

Preklopna napetost (maks.): 690 V/AC

Namestitev: fiksna instalacaija

Min. temperatura: -25 °C

Maks. temperatura: +70 °C

Razred preklopne zmogljivosti: L

Izvedba nadtokovnega sprožnika: ETU550

Priključek: sponka

: IP40

Globina: 86 mm

Širina: 105 mm

Višina: 181 mm

Mere: (Š x V x G) 105 x 181 x 86 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 0

: 0

: 160 A

: 3

: 64-160 A

: 0

: 690-690 V

: 19.7 W

: IP40

: Front side

: FALSE

: Frame clamp

: Rocker lever

: FALSE

: 150 kA

: 96-1600 A

: 240-1600 A

: TRUE

: FALSE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: da

Različice(Vse cene so z DDV)

Nastavitveno območje toka (maks.)

Nastavitveno območje toka (min.)

Siemens 3VA1125-5EF42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722589

Dostava sre.,28.10.

Conrad Electronic

25 A

18 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

445,00 €^*

Siemens 3VA1125-5EF46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm Piece

Št. izdelka:1722590

Dostava sre.,28.10.

Conrad Electronic

25 A

18 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

529,00 €^*

Siemens 3VA1125-5GD42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722591

Dostava sre.,28.10.

Conrad Electronic

25 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

425,00 €^*

Siemens 3VA1125-5GD46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm Piece

Št. izdelka:1722592

Dostava sre.,28.10.

Conrad Electronic

25 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

465,00 €^*

Siemens 3VA1125-5GF42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722593

Dostava sre.,28.10.

Conrad Electronic

25 A

18 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

505,00 €^*

Siemens 3VA1125-5GF46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722594

Dostava sre.,28.10.

Conrad Electronic

25 A

18 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

499,00 €^*

Siemens 3VA1125-6ED32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1722595

Dostava sre.,28.10.

Conrad Electronic

25 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

335,00 €^*

Siemens 3VA1125-6ED36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm Piece

Št. izdelka:1722596

Dostava sre.,28.10.

Conrad Electronic

25 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

365,00 €^*

Siemens 3VA1125-6ED42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722597

Dostava sre.,28.10.

Conrad Electronic

25 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

415,00 €^*

Siemens 3VA1125-6EE36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm Piece

Št. izdelka:1722598

Dostava sre.,28.10.

Conrad Electronic

25 A

18 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

395,00 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1725717 Siemens 3VA2116-8JP36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 63 - 160 A Preklopna napetost (maks.): 69

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1725717 Siemens 3VA2116-8JP36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 63 - 160 A Preklopna napetost (maks.): 69

Opis

Odklopnik 3VA2 IEC Frame 160 Razred preklopne zmogljivosti L Icu = 150kA @ 415V 3-polna, zaščita sistema ETU550, LSI, In = 160A Zaščita pred preobremenitvijo Ir = 63A ... 160A Zaščita kratkega stika Isd = 0.6..10x In, Ii = 1.5 .. 10x V zaščiti N-vodnika po izbiri z zunanjim tokovnim transformatorjem, do 160% priključne sponke 3VA2 z avtomatskim odklopnikom z ETU 5-serijo za zaščito sistema. 3VA-profilni odklopniki iz Siemensa kot pomemben sestavni del zaščitnih komponent SENTRON za industrijske aplikacije in za infrastrukturne aplikacije zagotavljajo učinkovit sistem, zaganjalnik in zaščito motorja z varnim odklopom v primeru preobremenitve in kratkih stikov. Vklopni odklopniki 3VA oblikujejo standarde glede fleksibilnosti in modularnega dodatka. Enotna dodatna oprema za več velikosti v vseh serijah 3VA1 in 3VA2. Ta različica odklopnega ohišja 3VA je značilna: 1.Compact design. 2. Na voljo kot varianta za zaščito sistema in zaščito generatorja. 3. Na voljo kot 3- in 4-polna različica. 4. Štirje preklopni razredi moči 55 kA ... 150 kA pri 415 V. 5. Glede na velikost: Nazivni tok 25 A ... 630 A. 6. Vgradnja v stalno namestitev, plug-in tehnologije, plug-in tehnologije mogoče. 7. Odlično selektivno zaščito pri nazivni razdalji obratovalnega toka 1: 2,5 in 1: 1,6. 8. Serija ima elektronsko prekoračitev. 9. Ima vgrajen zaslon za izmerjeno vrednost. 10. Izbirna komunikacijska povezava preko Modbus TCP, Modbus RTU, PROFINET in PROFIBUS. 11. Modularen in enostaven za vgradnjo notranjih dodatkov z različnimi funkcijami. www.siemens.de/3VA. Siemens ponuja celoten portfelj zaščitnih, preklopnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic za varno in učinkovito električno infrastrukturo v stavbah in industriji.
