Name: Sonel PQM-702 analizator omrežja WMDEPQM702
Brand: Sonel
SKU: 1427971
Availability: InStock

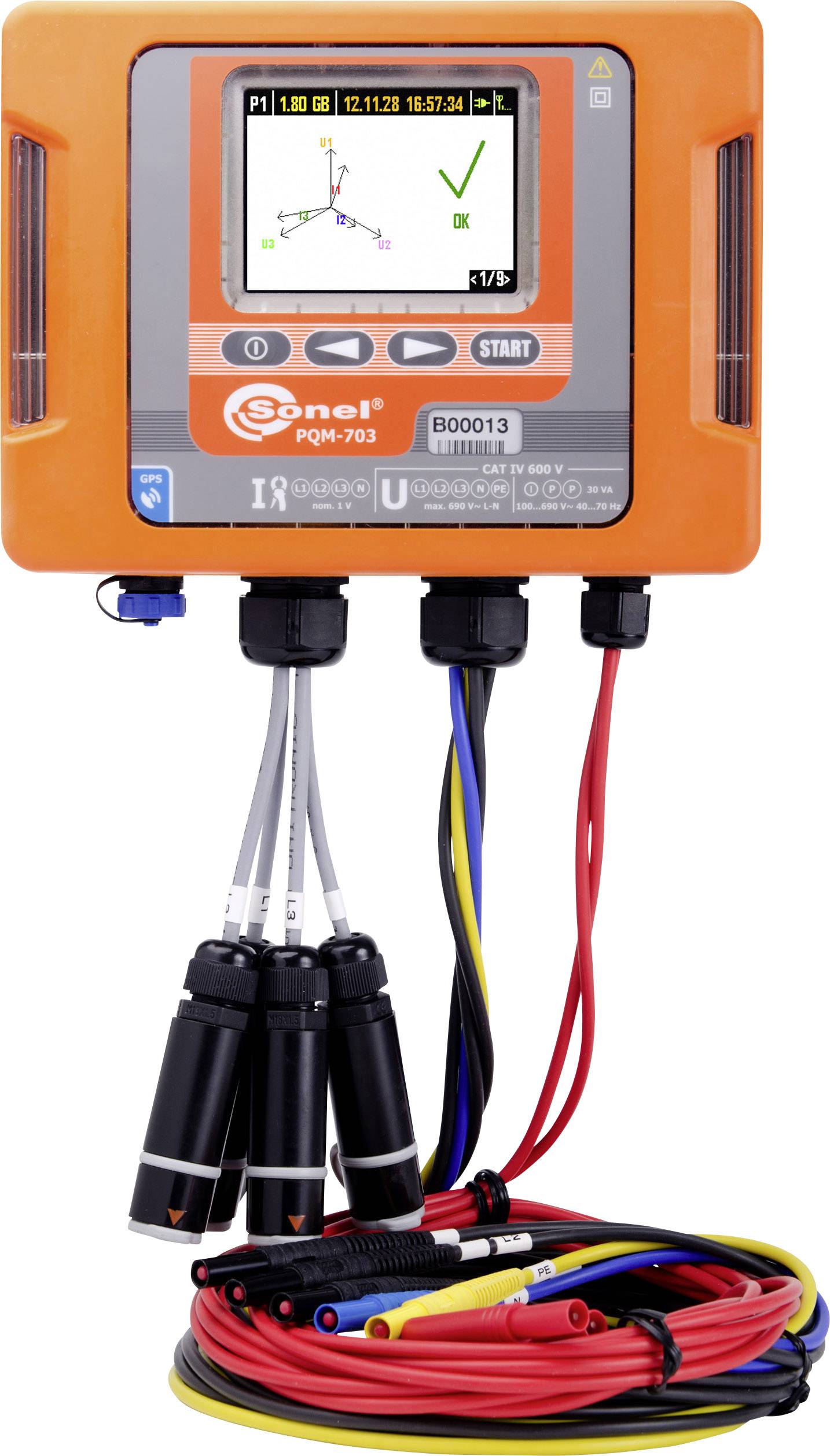

Prenosna električna merilna naprava z zaslonom, ki prikazuje merske podatke. Različni kabli so priključeni spodaj.

Podatkovni list izdelka (PDF)

Dostava sre.,14.10.

1 kos - zaloga Nemčija (Samo do izteka zaloge)

Število

kos - zaloga Nemčija

Skupaj (6639,00 € / Kos)

6639,00 €

z DDV

Samo 108,00 €

Na voljo samo 1 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Sonel PQM-710 analizator omrežja 1 fazna, 3 fazna s funkcijo zapisovalnika

Analiza kakovosti električne energije po: IEC61000-4-30 razred A; DIN EN 50160; DIN EN 61000-4-7; DIN EN 61000-4-15; merjenje vseh pomembnih parametrov moči: V, A, P, Q, D, S, f, E, cosϕ, PF, tgϕ, THD, TID, faktor K, PST, PLT; ripals krmilni signali do 3 kHz; digitalno snemanje valovnih oblik; merjenje v omrežjih od 64V-760V z 40Hz-70Hz; prenos podatkov prek GSM (GPRS); integriran GPS sprejemnik za sinhronizacijo RTC; zaščita pred krajo z opozorilom SMS; delovna temperatura: -20 ... 55 ° C

Tehnične specifikacije

Območje izmenične napetosti RMS: 0-760 V; Ločljivost izmenična napetost RMS: 0,01% Un, točnost izmenična napetost RMS: ± 0,1% Un; Faktor grebena na površini d. Napetost CFU: 1,00… 10,00 (≤1,65 pri 690 V), ločitveni faktor grebena d. Napetost CFU: 0,01, točnost grebena faktor d. Napetost CFU: ± 5%; Faktor grebena na površini d. Trenutni CFI: 1,00 ... 10,00 (≤3,6 Inom), ločitveni faktor crest d. Trenutni CFI: 0,01, točnost grebena faktor d. CFI tok: ± 5% vM; Območje izmeničnega toka RMS: Dep. Trenutna spona, ločljivost izmenični tok I RMS: 0,01% vB, natančnost izmenični tok I RMS: ± 0,1% vB (plus netočnost klešče); Frekvenčno območje: 40,00 ... 70,00 Hz, ločljivost frekvence: 0,01 Hz; Frekvenca natančnosti: ± 0,01 Hz; Aktivno (P), navidezno (S), reaktivno (Q), območje izkrivljanja (D): Dep. Objemke in -transformator, ločljivost aktivna (P), navidezna (S), slepa (Q), popačenje (D): Do 4 decimalna mesta natančno, aktivna natančnost (P), navidezna (S), slepa (Q ), Moč izkrivljanja (D): odd Objemke in -transformer; Aktivno (EP), navidezno (ES), območje reaktivne energije (EQ): Dep. Trenutne spone in transformator, ločljivost aktivna (EP), navidezna (ES), jalovna energija (EQ): Do 4 decimalna mesta natančno, aktivna natančnost (EP), navidezna (ES), jalova energija (EQ): Dep , Objemke in -transformer; Območje cosϕ u. Faktor moči PF: 0,00 ... 1,00, ločljivost cosu. Faktor moči PF: 0,01, natančnost cosϕ. Faktor moči PF: ± 0,03; Razpon tgϕ: 0,00 ... 10,00, ločljivost tgϕ: 0,01, natančnost tgϕ: Dep. Natančnost v. Aktivno in Jalove moči; Napetostna harmonika Uh območje: 0,00 ... 760 V: Napetostna harmonika Uh ločljivost: 0,01% Un, Napetostna harmonika Uh natančnost: ± 5% Uh za Uh ≥ 1% Un, ± 0,05% Un za Uh ˂ 1% Un ; Trenutno harmonsko območje Ih: Dep. Trenutne spone, ločljivost trenutnih harmonik Ih: 0,01% vB, natančnost tokovnih harmonik: ± 5% Ih za Ih ≥ 3% In, ± 0,15% In za Ih ˂ 3% In; Območje faktorja popačenja (THD) za napetost in Tok: 0,0 ... 100,0% i. Sklic na d. Vrednost RMS, ločljivost THD za napetost in Tok: 0,1%, natančnost THD za napetost in. Tok: ± 5%; Harmonika obsega d. Aktivno (Ph) u. Reaktivna moč (Qh): odp Trenutne spone, harmonska ločljivost d. Aktivno (Ph) u. Reaktivna moč (Qh): odp Najmanjša vrednost Električna energija in napetost; Površinski kot med napetostjo in Trenutna harmonika ϕUI: -180 ° ... + 180 °, kot ločljivosti med napetostjo u. Trenutna harmonika ϕUI: 0,1 °, natančnost kota med napetostjo u. Trenutne harmonike: ± (hx 1 °); Obseg K-faktor K: 1,0 ... 50,00: ločljivost K-faktor K: 0,1, natančnost K-faktor K: ± 10%; Flicker Pst / lt razpon: 0,20 ... 10,00: Flicker Pst / lt ločljivost: 0,01, Flicker Pst / lt natančnost: ± 5%; Območna napetost in Trenutna neenakost: 0,0 ... 20,00%: ločljivost napetosti u. Trenutna neenakost: 0,1%, natančnost napetosti u. Trenutna neenakost: 0,15% (absolutna napaka); Obseg trenutnih sponk F1, F2, F3: 0 ... 3000 A (10000 AP-P); Obseg trenutnih sponk C-4: 0 ... 1000 A (3600 AP-P); Obseg trenutnih sponk C-5: 0 ... 1000 A (3600 AP-P); Obseg trenutnih sponk C-6: 0 ... 10 A (36 AP-P) (brez tokovnega transformatorja); Trenutno območje sponk C-7: 0 ... 100 A (360 AP-P); vmesniki / komunikacija: OR-1, USB, GPS, GSM;

Vrsta izdelka: analizator omrežja

Merilna kategorija: CAT IV 600 V

: delovni standardi (lastni)

Oskrba z napetostjo: 64/110 V; 110 / 190V; 115 / 200V; 127 / 220V; 254 / 440V; 290/500 V; 64/110 V; 110 / 190V; 115 / 200V; 220 / 380V; 230 / 400V; 240 / 415V; 400/690 V

Mere: (D x Š x V) 440 x 520 x 200 mm

Teža: 8.4 kg

Vrsta meritve: 1 fazna
3 fazna

Značilnosti: s funkcijo zapisovalnika

Širina: 520 mm

Višina: 200 mm

Dolžina: 440 mm

Vmesnik: USB

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1427971 Sonel PQM-702 analizator omrežja WMDEPQM702

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1427971 Sonel PQM-702 analizator omrežja WMDEPQM702

Opis

Analizator kakovosti energije PQM-702 iz podjetja Sonel je bil razvit za analizo kakovosti električne energije na najvišji ravni. Vsi skupni standardi EU in IEC so izpolnjeni in izvedene so vse meritve v skladu z IEC 61000-4-30 razreda A. Trenutne spone lahko merijo tokove do 3 kA in jih lahko skupaj z vsemi drugimi posnetimi parametri analizatorja prenesemo v računalnik, strokovno ocenimo in analiziramo prek WLAN, integriranega modema (UTMS ali GSM), USB ali microSD kartice s priloženo programsko opremo. Protokoli je mogoče izdelati samodejno v skladu z EN50160. Natančno analizo omrežja dodatno podpira integrirani sprejemnik GPS za časovno sinhronizacijo RTC-ja. Namestitev je možna tako v stavbah kot na prostem.

Besedilo je strojno prevedeno.

Izvedba

7 merilnih vodov ((2,2 m fiksno); 4 adapterji magnetne napetosti (L1, L2, L3, N); 5 napetostnih adapterjev z navojem M4 / M6 (L1, L2, L3, N, PE); 1 napajalnik za delitev kabla; Omrežni vtič z vtičnicami za banane; Alligator sponke: 2 rdeča, 1 rumena, 1 modra, 1 črna; 2 DIN nosilca za tirnice; 2 nosilca teleskopa; 2 napenjalna pasova; Komplet polnilnih baterij LiIon; 1 trdi kovček; 1 OR-1 - USB adapter za prenos podatkov; 1 USB kabel; Programska oprema Sonel Analysis za analizo podatkov; navodila za uporabo; potrdilo o umerjanju

Obseg dostave

Sonel PQM-702 analizator omrežja WMDEPQM702

Opis

Izvedba

7 merilnih vodov ((2,2 m fiksno); 4 adapterji magnetne napetosti (L1, L2, L3, N); 5 napetostnih adapterjev z navojem M4 / M6 (L1, L2, L3, N, PE); 1 napajalnik za delitev kabla; Omrežni vtič z vtičnicami za banane; Alligator sponke: 2 rdeča, 1 rumena, 1 modra, 1 črna; 2 DIN nosilca za tirnice; 2 nosilca teleskopa; 2 napenjalna pasova; Komplet polnilnih baterij LiIon; 1 trdi kovček; 1 OR-1 - USB adapter za prenos podatkov; 1 USB kabel; Programska oprema Sonel Analysis za analizo podatkov; navodila za uporabo; potrdilo o umerjanju
