TDE Instruments Digalox DPM72-MPN+-RS485 digitalna vgradna merilna naprava
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija (Samo do izteka zaloge)
Število
Skupaj (279,00 € / Kos)
€
Poudarki in podrobnosti
- 1 merilni vhod ± 500 V AC / DC, 10 - 500 Hz
- 1 merilni vhod ± 333 mV AC / DC za upornost ranžiranja, 10 - 500 Hz
- LCD grafični zaslon 16 ravni sive 192 × 160 pik
- RGB osvetlitev ozadja

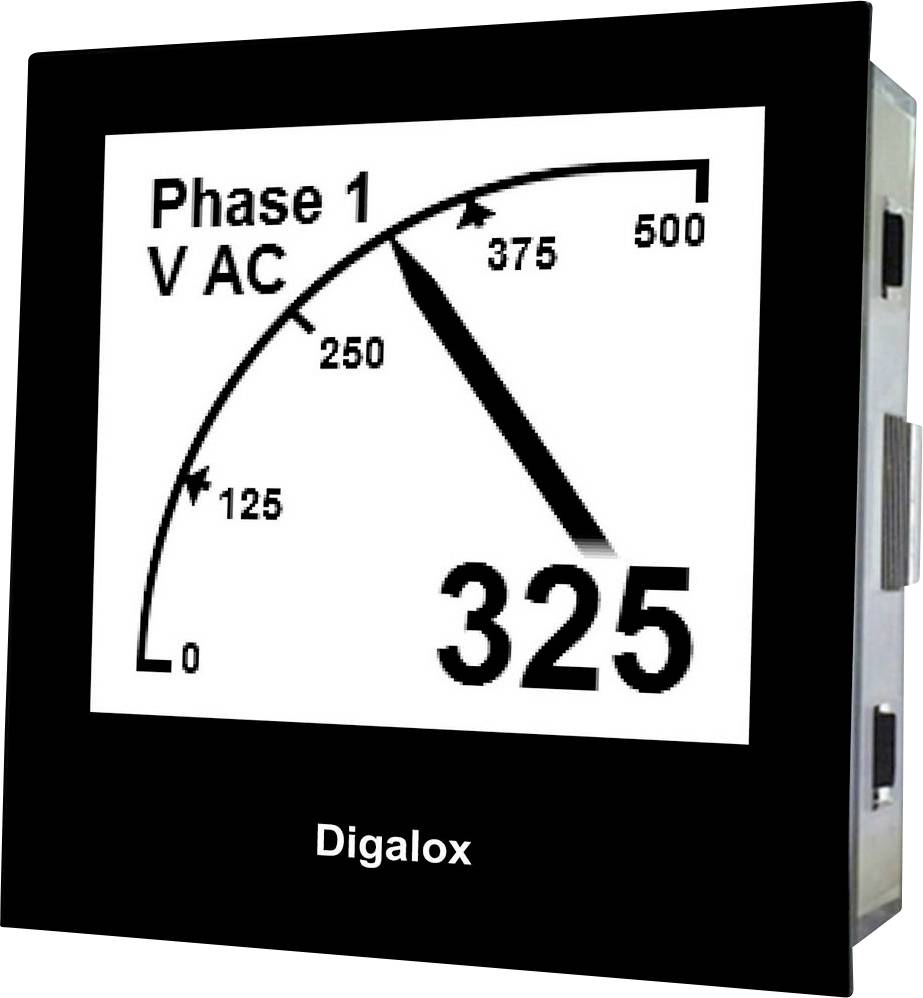

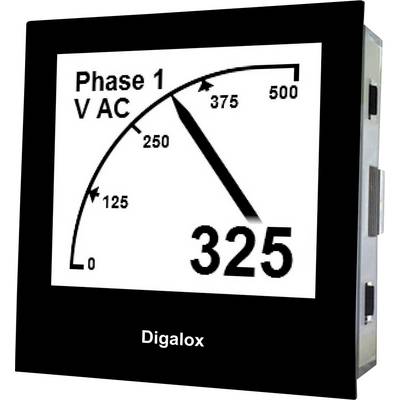

- Kazalec grafike in digitalni zaslon

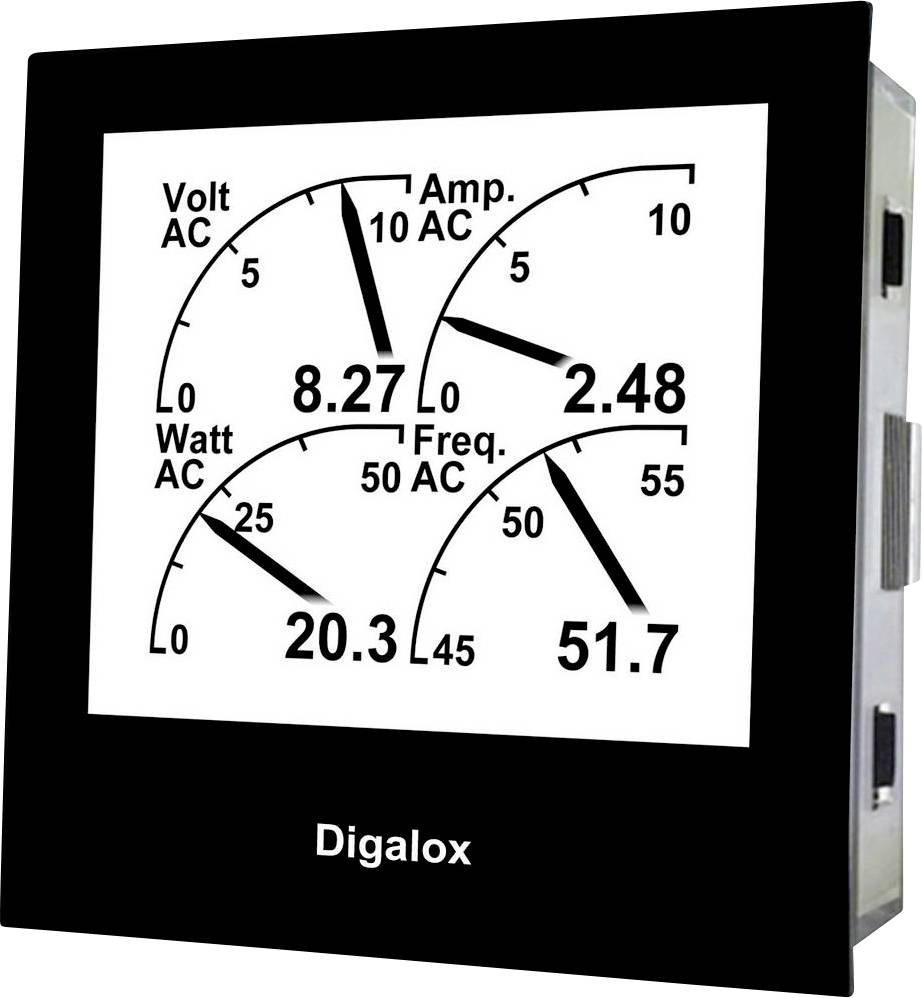

- Več prikazov do 4 parametrov
- Nastavljivo branje lestvice in črk

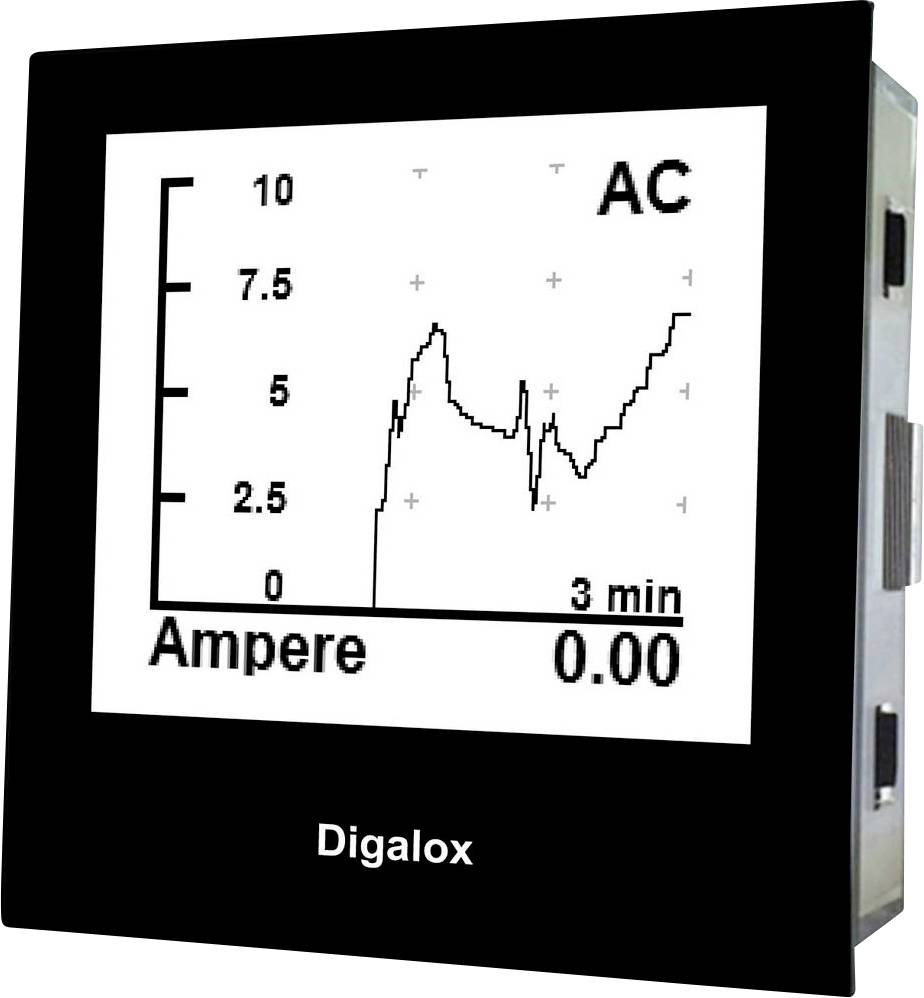

- Beleženje izmerjene vrednosti do 14 dni
- Alarmni izhodi z nastavljivimi mejnimi vrednostmi, galvansko izolirani
- Posamezna barva osvetlitve alarma
- Začetni zaslon po meri

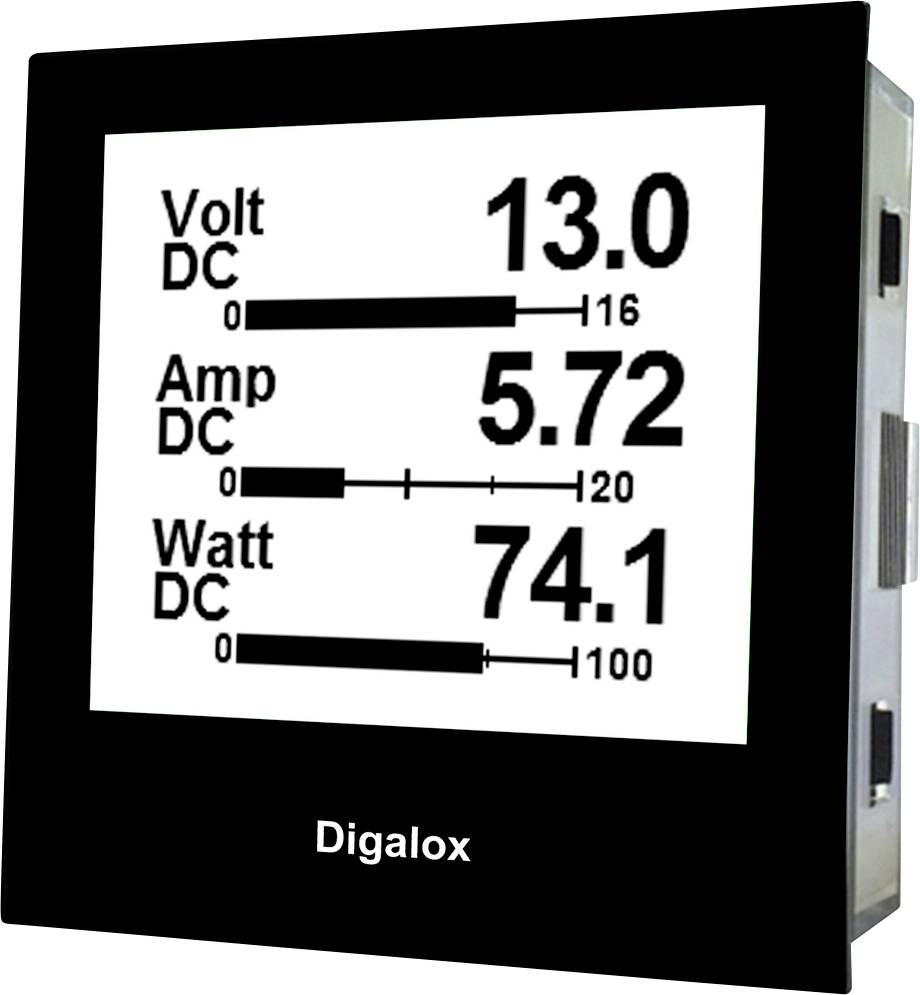

- Na voljo so različni modeli zaslona, npr. Merilnik hitrosti, stolpčni grafikon, prikaz napredka
- Prenos izmerjenih vrednosti v realnem času
- Bimetalna funkcija (povprečenje)
- RS485 Modbus vmesnik
- Napajanje 12-24V AC / DC
- Natančnost merjenja 1% resnična RMS
- Vključena programska oprema za osebno konfiguracijo in snemanje merilnih podatkov
- števec obratovalnih ur
- Merilnik ampera
- Merilnik energije
- Besedilo je strojno prevedeno.
Tehnične specifikacije
- Vrsta izdelka
digitalna vgradna merilna naprava
- Merilna funkcija
števec delovnih ur
frekvenca
poraba energije
moč
hitrost
napetost ac
napetost dc
tok
AC-tok
DC-tok
Pokaži več
- Območje merjenja (min.)
-500 V
10 Hz
- Vrsta
Digalox DPM72-MPN+-RS485
- Merilno območje (maks.)
500 V
1000 Hz
- Vrsta zaslona
LCD
IP65 (spredaj)
- Širina vgradnje
68 mm
- Prikaz (štetje)
9999
- Vgradna višina
68 mm
- Delovna napetost
12 V DC/AC
24 V DC/AC
- Mere
(D x Š x V) 59 x 72 x 72 mm
- Teža
149 g
- Maks. obratovalna napetost
24 V DC/AC
- Min. obratovalna napetost
12 V DC/AC
- Osvetlitev zaslona
RGB
modra
zelena
rdeča
bela
- Značilnosti
dvojna skala
nastavljive enote
- Vgradna globina
56 mm
- Barva
črna
- Širina
72 mm
- Višina
72 mm
- Dolžina
59 mm
- Širina okvirja
7.2 cm
- Višina okvira
7.2 cm
- Vmesniki
1 x RS 485 Modbus RTU (value.1301959)
- Vmesnik
RS-485
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2352380 TDE Instruments Digalox DPM72-MPN+-RS485 digitalna vgradna merilna naprava
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2352380 TDE Instruments Digalox DPM72-MPN+-RS485 digitalna vgradna merilna naprava
Opis
Inovativno, individualno in večnamensko: Merilni napravi DPM72-MP+ in DPM72-MPN+ za električne spremenljivke odlikujejo široke funkcije in možnosti konfiguracije. Primerne za merjenje obsežnih vrst meritev (volt AC/DC, tok AC/DC, frekvenca, moč, kosinus phi), so merilne naprave opremljene z obsežnimi funkcijami. Individualno konfiguracijo naprav in prenos vseh izmerjenih vrednosti v realnem času zagotavlja vmesnik Modbus. To pomeni, da se lahko merilne naprave DPM72 uporabljajo na različne načine in omogočajo široko paleto industrijskih aplikacij. Multifunkcijske merilne naprave so iskane predvsem na področju nadzora strojnih in obratovalnih podatkov in so primerne za posodobitev zastarelih sistemov, saj so še posebej primerne za naknadno vgradnjo. Poleg tega jih je mogoče pritrditi tako na DIN letev kot tudi na druga ozadja z uporabo ustreznih lukenj v ohišju.
Obsežna prilagoditev programske opreme
Merilne naprave je možno individualno nastaviti s konfiguracijsko programsko opremo "Digalox Manager". Ko je nastavljen, DPM72 zanesljivo in v realnem času prenaša vaše odčitke. Programska oprema omogoča odčitavanje izmerjenih vrednosti v pomnilniku meritev, ki jih je nato mogoče grafično ovrednotiti in izvoziti kot datoteko CSV.
preklopni izhodi
Dva galvansko ločena alarmna izhoda omogočata sprožitev alarma in izvajanje procesov vklopa ali izklopa, ko so dosežene individualno nastavljive mejne vrednosti.
Modbus vmesnik
RS485 Modbus vmesnik merilnih naprav DPM72 omogoča tako konfiguracijo kot tudi prenos vseh izmerjenih vrednosti. Protokol RS485 Modbus ustreza uveljavljenemu industrijskemu standardu, kar pomeni, da je mogoče merilne naprave DPM72 z vmesnikom Modbus univerzalno kombinirati z obstoječimi napravami Modbus drugih proizvajalcev. Predvsem pa to omogoča nemoteno sistemsko posodobitev starejših ali tehnično zastarelih strojev (retrofit) brez njihove drage in dolgotrajne menjave.
Besedilo je strojno prevedeno.
Obsežna prilagoditev programske opreme
Merilne naprave je možno individualno nastaviti s konfiguracijsko programsko opremo "Digalox Manager". Ko je nastavljen, DPM72 zanesljivo in v realnem času prenaša vaše odčitke. Programska oprema omogoča odčitavanje izmerjenih vrednosti v pomnilniku meritev, ki jih je nato mogoče grafično ovrednotiti in izvoziti kot datoteko CSV.
preklopni izhodi
Dva galvansko ločena alarmna izhoda omogočata sprožitev alarma in izvajanje procesov vklopa ali izklopa, ko so dosežene individualno nastavljive mejne vrednosti.
Modbus vmesnik
RS485 Modbus vmesnik merilnih naprav DPM72 omogoča tako konfiguracijo kot tudi prenos vseh izmerjenih vrednosti. Protokol RS485 Modbus ustreza uveljavljenemu industrijskemu standardu, kar pomeni, da je mogoče merilne naprave DPM72 z vmesnikom Modbus univerzalno kombinirati z obstoječimi napravami Modbus drugih proizvajalcev. Predvsem pa to omogoča nemoteno sistemsko posodobitev starejših ali tehnično zastarelih strojev (retrofit) brez njihove drage in dolgotrajne menjave.
Besedilo je strojno prevedeno.
Namigi
Programska oprema Digalox® Manager je na voljo za prenos.
Sistemske zahteve
- Windows Vista, 7 ali 8
