Slika je simbolična

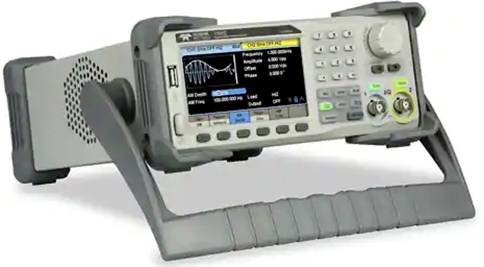

Teledyne LeCroy T3AFG500 omrežno napajanje 1 µHz - 500 MHz 2-kanalni sinus, pravokotni, arBitrarni, trikotni
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (12.515,00 € / Kos)
12.515,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
Teledyne LeCroy T3AFG500 omrežno napajanje 1 µHz - 500 MHz 2-kanalni sinus, pravokotni, arBitrarni, trikotni
- Primerno za kompleksno možnost IQ modulacije
- DDS tehnologija
- 5 vrst standardnih izhodnih valovnih oblik
- Zaslon na dotik TFT LCD
Tehnične specifikacije
- Dimenzije: ŠxVxG 260 x 107 x 296 mm
- Vrsta izdelka
omrežno napajanje
- Frekvenčni razpon
1 µHz - 500 MHz
- Izhodna oblika signala
sinus
pravokotni
arBitrarni
trikotni
- Frekvenčno območje sinusa
1μHz - 500 MHz
- Frekvenčno območje pravokotnika
1μHz - 150 MHz
- Čas naraščanja pravokotnika
3.3 ns
- Prikaz
digitalni
- Frekvenčno območje trikotnika
1μHz - 120 MHz
- Frekvenčno območje ARB
1μHz - 5 MHz
delovni standardi (lastni)
- Eksterno merjenje frekvence
1 MHz - + 300 MHz
- Mere
(Š x V) 260 mm x 107 mm
- Teža
3.5 kg
- Število kanalov
2-kanalni
- Frekvenca (maks.)
500 MHz
- Frekvenca (min.)
1 µHz
- Značilnosti
modulacija
- Zmogljivost umerjanja
10 umeritvenih vrednosti na območje
- Širina
260 mm
- Višina
107 mm
- Vmesniki
USB-host
USB naprava
LAN
- Napajanje
omrežno
- Vrsta
T3AFG500
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2305678 Teledyne LeCroy T3AFG500 omrežno napajanje 1 µHz - 500 MHz 2-kanalni sinus, pravokotni, arBitrarni, trikotni
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2305678 Teledyne LeCroy T3AFG500 omrežno napajanje 1 µHz - 500 MHz 2-kanalni sinus, pravokotni, arBitrarni, trikotni
Opis
Z našo veliko izbiro pasovnih širin ustvarite valovne oblike z nizko stopnjo šuma in motečo vsebino signala.
Ustvarite digitalne valovne oblike, vzorce in vodila z do 36 kanali ter hkrati oddajajte analogne in digitalne valovne oblike.
Testno orodje Teledyne je dvokanalna funkcija in poljuben generator z največjo pasovno širino, največjo hitrostjo vzorčenja 2,4 GSa / s in 16-bitno navpično ločljivostjo. Lastniška tehnologija arbitrarno-pulzno, ki se uporablja v T3AFG, pomaga rešiti slabosti tradicionalnih generatorjev DDS pri ustvarjanju poljubnih, kvadratnih in pulznih valovnih oblik. Z zgoraj navedenimi prednostmi lahko T3AFG200 Generator funkcij / samovoljnih valov uporabnikom zagotovi širok spekter signalov visoke ločljivosti in nizkega tresenja, da zadosti naraščajočim zahtevam najrazličnejših kompleksnih aplikacij.
Besedilo je strojno prevedeno.
Ustvarite digitalne valovne oblike, vzorce in vodila z do 36 kanali ter hkrati oddajajte analogne in digitalne valovne oblike.
Testno orodje Teledyne je dvokanalna funkcija in poljuben generator z največjo pasovno širino, največjo hitrostjo vzorčenja 2,4 GSa / s in 16-bitno navpično ločljivostjo. Lastniška tehnologija arbitrarno-pulzno, ki se uporablja v T3AFG, pomaga rešiti slabosti tradicionalnih generatorjev DDS pri ustvarjanju poljubnih, kvadratnih in pulznih valovnih oblik. Z zgoraj navedenimi prednostmi lahko T3AFG200 Generator funkcij / samovoljnih valov uporabnikom zagotovi širok spekter signalov visoke ločljivosti in nizkega tresenja, da zadosti naraščajočim zahtevam najrazličnejših kompleksnih aplikacij.
Besedilo je strojno prevedeno.
Izvedba
- DDS tehnologija
- Enokanalni izhod
- Hitrost vzorčenja 125 ms / s, navpična ločljivost 14 bitov
- Navpična ločljivost do 16 bitov (14 bitov za modele 5 MHz in 10 MHz)
- Na voljo 3,5 "(5 MHz in 10 MHz) in 4,3" zaslon na dotik (40 MHz, 80 MHz, 120 MHz, 200 MHz, 350 MHz in 500 MHz)
- Na voljo so odlične analogne in digitalne vrste modulacije (AM, DSB-AM, FM, PM, PSK, FSK, ASK in PWM)
- 5 vrst standardnih izhodnih valovnih oblik, vgrajenih 46 poljubnih valovnih oblik (vključno z enosmernim tokom)
- Popoln nabor modulacijskih funkcij: AM, DSB-AM, FM, PM, FSK, ASK, PWM, sweep, burst
- Vhod / izhod: izhod valovne oblike, izhod sinhronizacijskega signala, zunanji vhod sprožilca
- Sweep Output: spremenite izhodno frekvenco med dvema frekvencama
- Časovno območje brisanja: 1 ms ~ 500 s. Nosilec je lahko sinusni, kvadratni, trikotni in kakršne koli valovne oblike
- Rafalni izhod: Za nadzor serijskega izhoda lahko uporabite notranji števec ali zunanji krmilni signal
- Standardni vmesniki: naprava USB, gostitelj USB
- Podpira daljinski upravljalnik
- Dvokanalna, največja pasovna širina 500 MHz, največja izhodna amplituda 20 Vss, izhod visoke natančnosti z dinamičnim razponom 80 dB
- Visoko zmogljiv sistem skeniranja s hitrostjo skeniranja 2,4 GSa / s in navpično ločljivostjo 16 bitov. V valovnih oblikah se ne izgubi nobena podrobnost.
- Širok nabor analognih in digitalnih modulacijskih vrst: AM, DSB-AM, FM, PM, FSK, ASK, PSK in PWM
- Funkcija pometanja in zaporedja
- 196 vgrajenih poljubnih valovnih oblik in neobvezna funkcija modulacije IQ
- Visoko natančen števec frekvenc
- Standardni vmesniki: gostitelj USB, naprava USB (USB ™, LAN VXI-11)
- 4,3-palčni zaslon na dotik za lažje upravljanje
- Primerno za kompleksno možnost IQ modulacije
Obseg dostave
- Generator funkcij
- Navodila.
