Name: Uni-T MSO2304X digitalni osciloskop 350 MHz 5 GSa/s 500 Mpts spektralni analizator, mešani signal (mso), logični analiza
Brand: Uni-T
SKU: 3399982
Availability: BackOrder

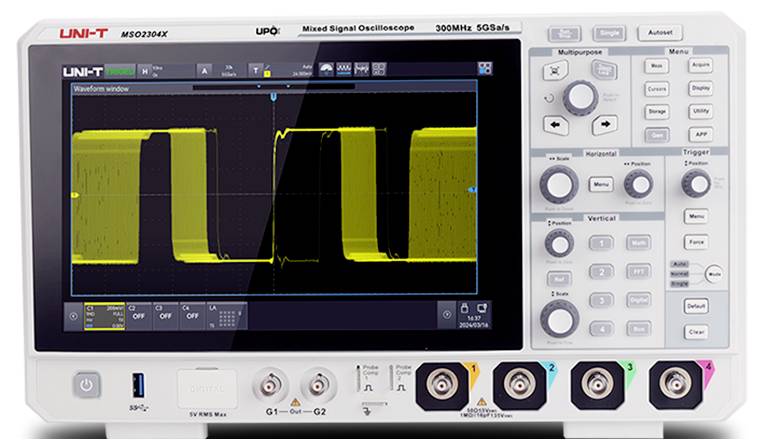

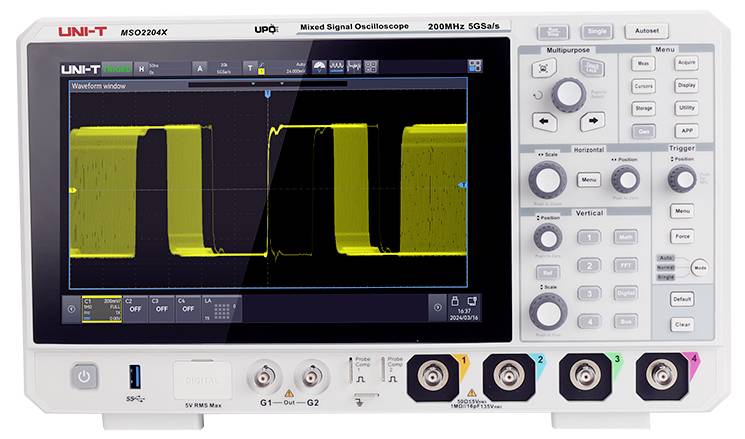

Digitalni osciloskop z zaslonom prikazuje pravokotno signalno obliko v rumeni barvi na črnem ozadju. Vidni so krmilni elementi in priključki.

Zadnja stran elektronske naprave prikazuje priključke, prezračevalne reže in električni priključek. Navedeni so podatki o porabi električne energije.

Osciloskopski zaslon prikazuje pravokotno valovno obliko na zaslonu z rumenimi krivuljami in diagrami. Naprava ima več vrtljivih gumbov.

Osciloskop prikazuje digitalni signal s pravokotnimi valovnimi oblikami na zaslonu. Vidni so upravljalni elementi in priključki.

Uni-T MSO2304X digitalni osciloskop 350 MHz 5 GSa/s 500 Mpts spektralni analizator, mešani signal (mso), logični analiza-4

1/5

Podatkovni list izdelka (PDF)

Dostava pon.,26.10.

7 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (2539,00 € / Kos)

2539,00 €

z DDV

Samo 108,00 €

Na voljo samo 7 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Uni-T MSO2304X digitalni osciloskop 350 MHz 5 GSa/s 500 Mpts spektralni analizator, mešani signal (mso), logični analizator, funkcijski generator, funkcije multimetra, digitalni osciloskop (dso) 1 kos

350 MHz
Število analognih vhodov maks. 4

Tehnične specifikacije

Vrsta izdelka: digitalni osciloskop

Pasovna širina: 350 MHz

Stopnja vzorčenje na kanal: 5 GSa/s

Velikost zaslona: 10.1 palec

Značilnosti osciloskopa: spektralni analizator
mešani signal (mso)
logični analizator
funkcijski generator
funkcije multimetra
digitalni osciloskop (dso)

Število analognih vhodov maks.: 4

: delovni standardi (lastni)

Maks. število digitalnih vhodov: 16

Vmesnik: CAN
SPI™
I²C
UART

Globina pomnilnika/kanal: 500 Mpts

Vrsta: MSO2304X

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3399982 Uni-T MSO2304X digitalni osciloskop 350 MHz 5 GSa/s 500 Mpts spektralni analizator, mešani signal (mso), logični analiza

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3399982 Uni-T MSO2304X digitalni osciloskop 350 MHz 5 GSa/s 500 Mpts spektralni analizator, mešani signal (mso), logični analiza

Opis

UNI-T MSO2304X je kompakten osciloskop z mešanimi signali s pasovno širino do 300 MHz, frekvenco vzorčenja 5 Gsa/s in globino pomnilnika 100 Mpts, ki združuje zmogljivost in stroškovno učinkovitost. Zahvaljujoč Ultra Phosphor 3.0 dosega hitrost zajemanja valovnih oblik 2.000.000 wfms/s, kar omogoča natančno zaznavanje redkih anomalij. Podpira 9 načinov sprožitve in 9 dekodiranja serijskega vodila, kot tudi zmogljive analitične funkcije, kot so spektralna analiza, analiza moči, histogrami, snemanje valovnih oblik in testiranje uspešnosti/neuspeha.

Besedilo je strojno prevedeno.

Izvedba

- 9-v-1 integrirani osciloskop: osciloskop, logični analizator, generator funkcij/poljubnih valovnih oblik, spektralni analizator DH23, analizator protokola, analizator moči, analizator Bodejevega diagrama, visoko natančni merilnik frekvence DG15, digitalni voltmeter
- Ultra Phosphor 3.0: 8-kanalno vzporedno grafično preslikavanje, obdelava do 20 Gbps, hitrost zajemanja 2.000.000 wfms/s, mrtvi čas do 1 µs
- 54 vrst meritev: samodejne meritve napetosti, frekvence in faze, napredne statistične funkcije, trendni grafi
Dekodiranje in proženje protokolov: Podpora za 9 protokolov (UART, I2C, SPI, CAN, I2S), dekodiranje 200M podatkov v realnem času, sočasna analiza štirih vodil
- Spektralni analizator: 4M-točkovna FFT, slapni diagrami, avtomatske meritve markerjev, sočasni izračun 4-kanalne FFT
Analiza moči 6+: analiza PSRR, zaznavanje harmonikov, analiza zagonskega toka, 12 dodatnih testov moči za stabilnost sistema in energetsko učinkovitost

Obseg dostave

- MSO2304X (300 MHz, 5 Gsa/s, 4 kanali) x 1
- Napajalni kabel x 1
- USB kabel x 1
- Pasivne sonde (300 MHz) x4
- BNC-BNC prehodni kabel × 1
- BNC kabel s krokodilsko sponko (rdeč in črn) × 1
- Pasivne sonde × 4
- Kalibracijski certifikat x 1
-Večjezična varnostna navodila x 1
- 1 priročnik za hiter začetek

Namigi

Drugi modeli

- MSO2204X: pasovna širina 200 MHz, 4 analogni kanali, vzorčna frekvenca 5 Gsa/s, pomnilnik 100 Mpts, zajem valovnih oblik 2.000.000 WFMS/s, 16 digitalnih kanalov, z opcijskim 50 MHz dvokanalnim generatorjem.

- MSO2104X: pasovna širina 100 MHz, 4 analogni kanali, vzorčna frekvenca 5 Gsa/s, pomnilnik 100 Mpts, zajem valovnih oblik 2.000.000 WFMS/s, 16 digitalnih kanalov, z opcijskim 50 MHz dvokanalnim generatorjem.

Možnosti programske opreme

- MSO2000X-AWG: Možnost dvojnega generatorja poljubnih valovnih oblik s frekvenco 50 MHz (vključuje Bodejev diagram)

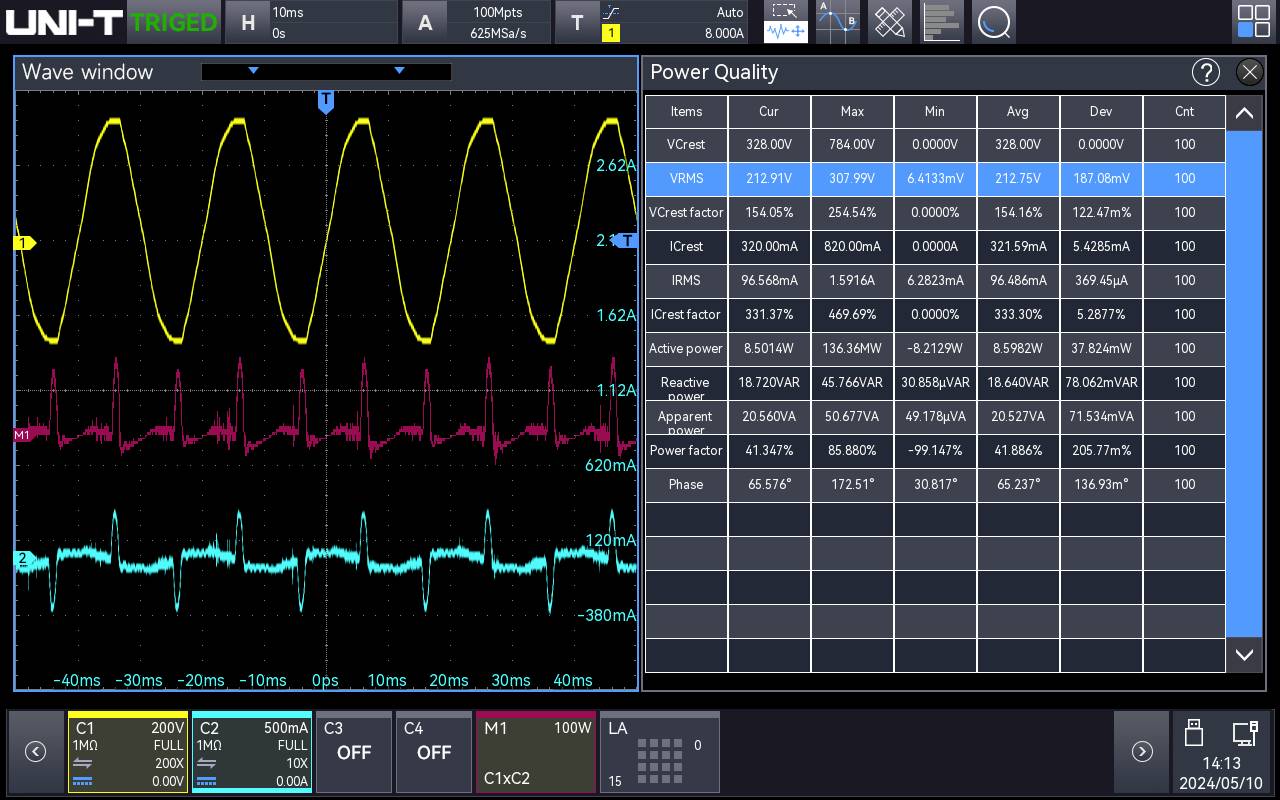

- MSO2000X-PWR: Možnost analize moči

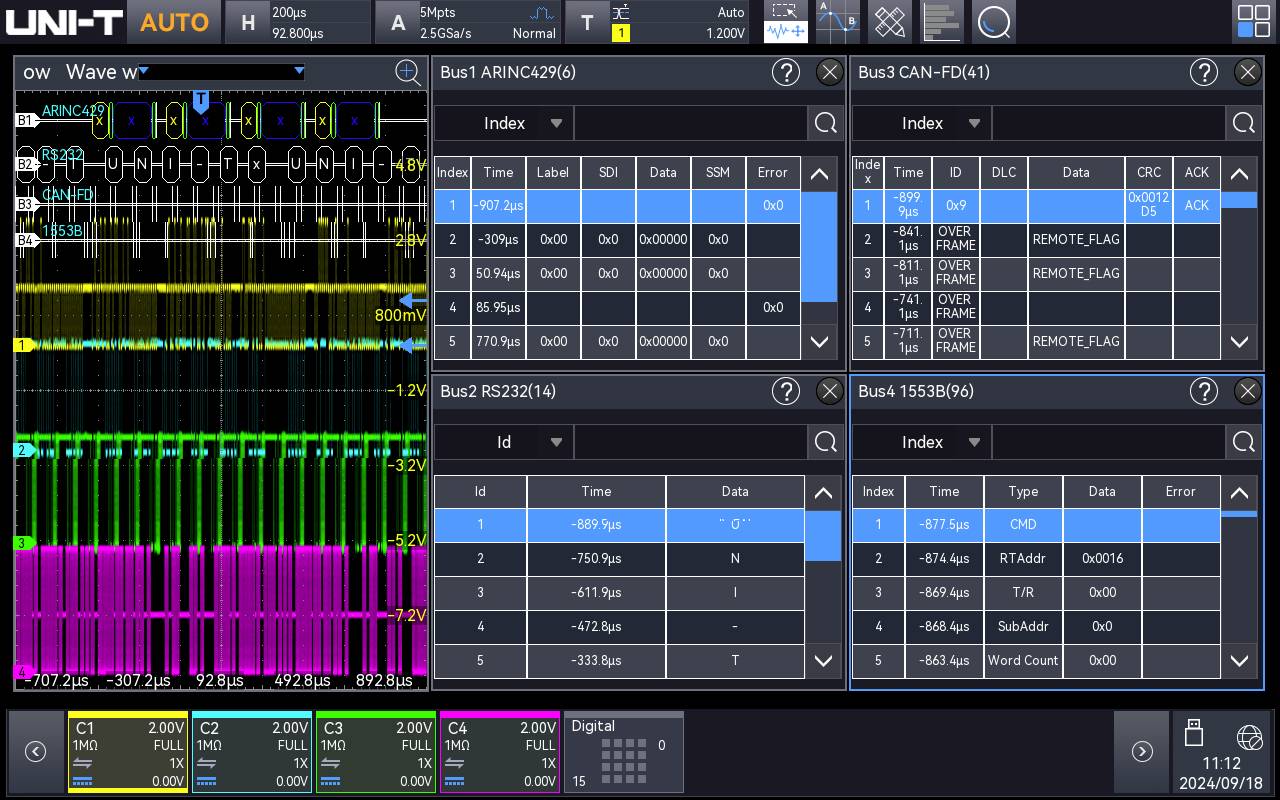

- MSO2000X-BND: Vse možnosti proženja in dekodiranja serijskega vodila (vključno z MSO2000X-AUTO: paket in MSO2000X-AUDIO)

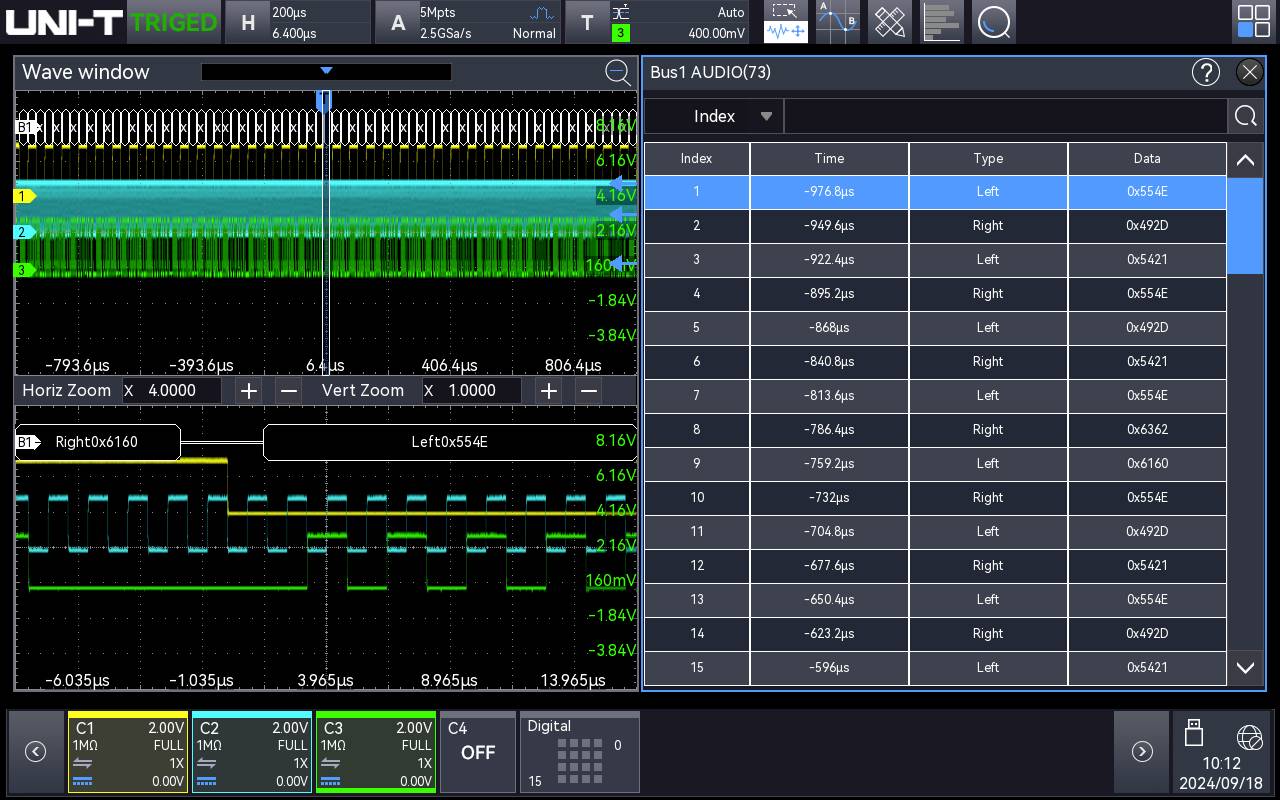

- MSO2000X-AUDIO: Možnost sprožitve in analize zvoka prek serijskega vodila

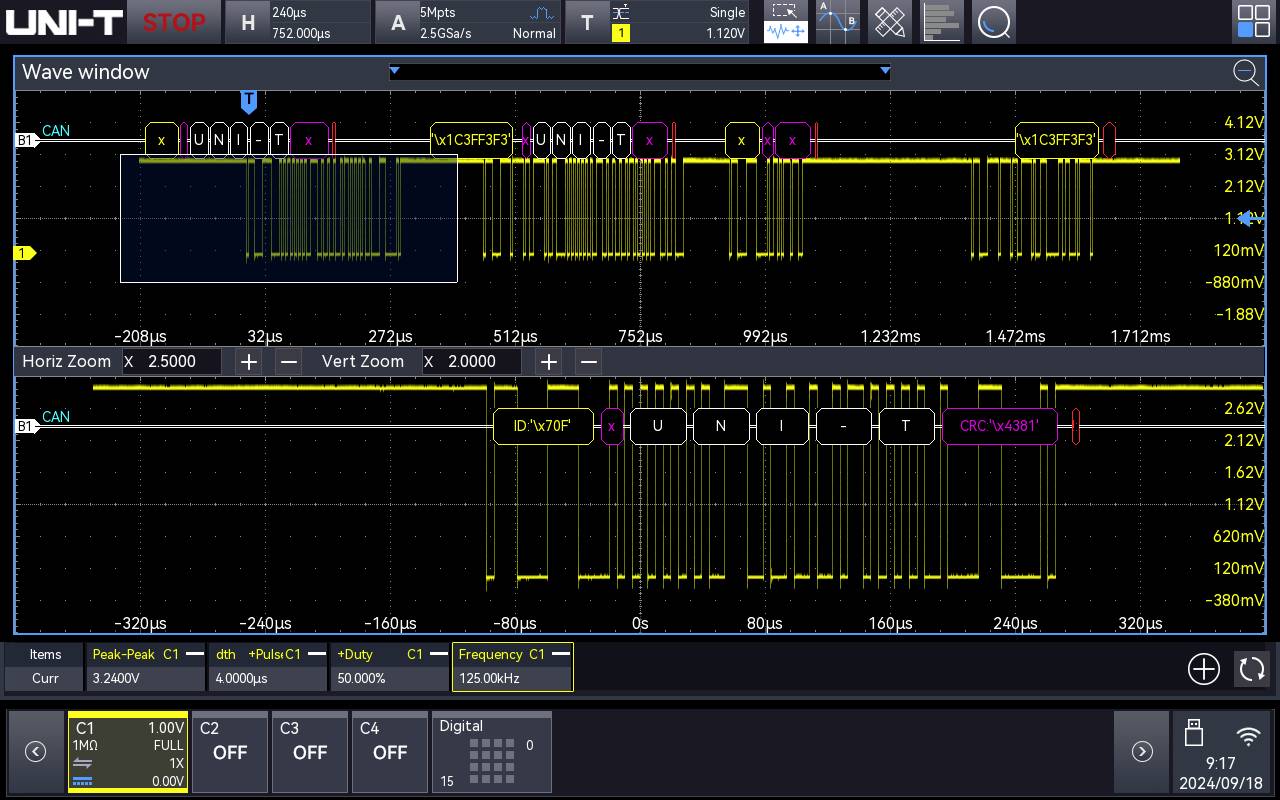

- MSO2000X-AUTO: Možnost sprožitve in dekodiranja avtomobilskega serijskega vodila (vključno s CAN, CAN-FD, LIN, FlexRay, SENT)

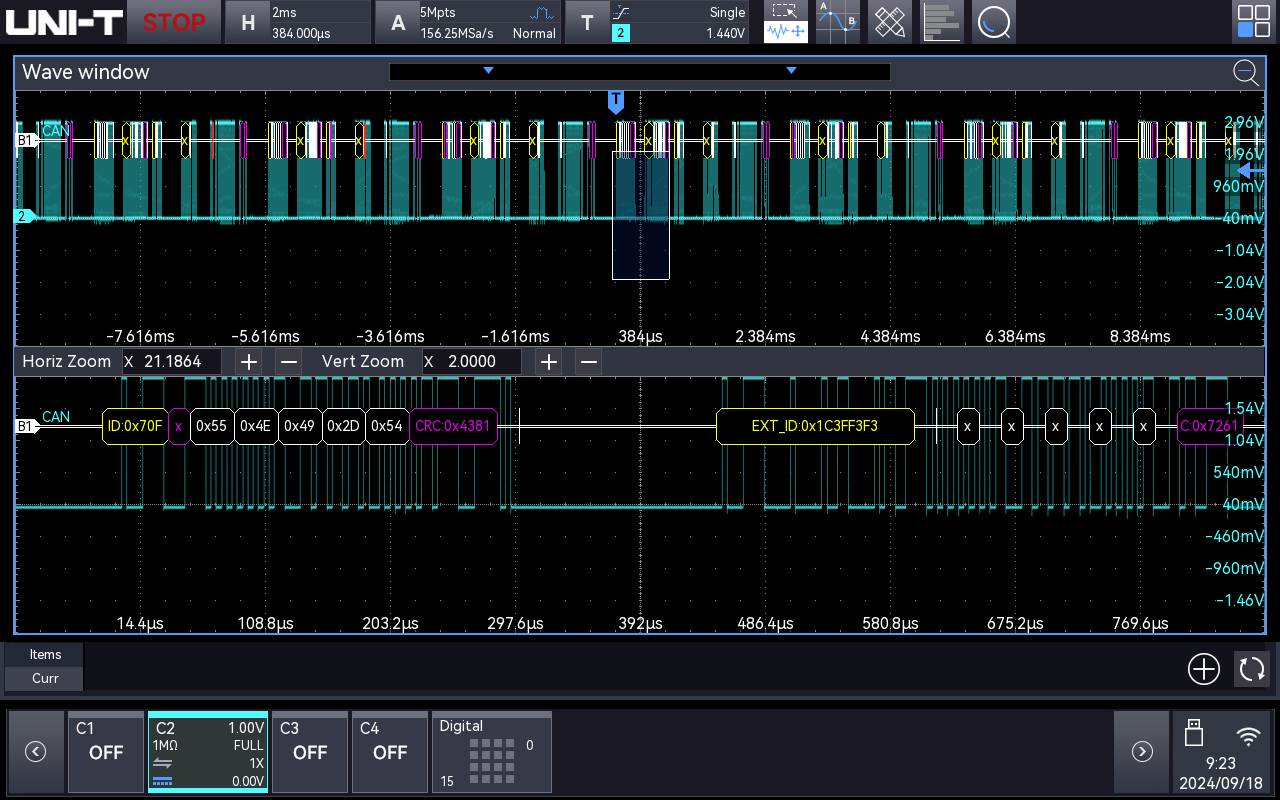

- MSO2000X-CAN: Možnost sprožilca in analize avtomobilskega serijskega vodila (CAN)

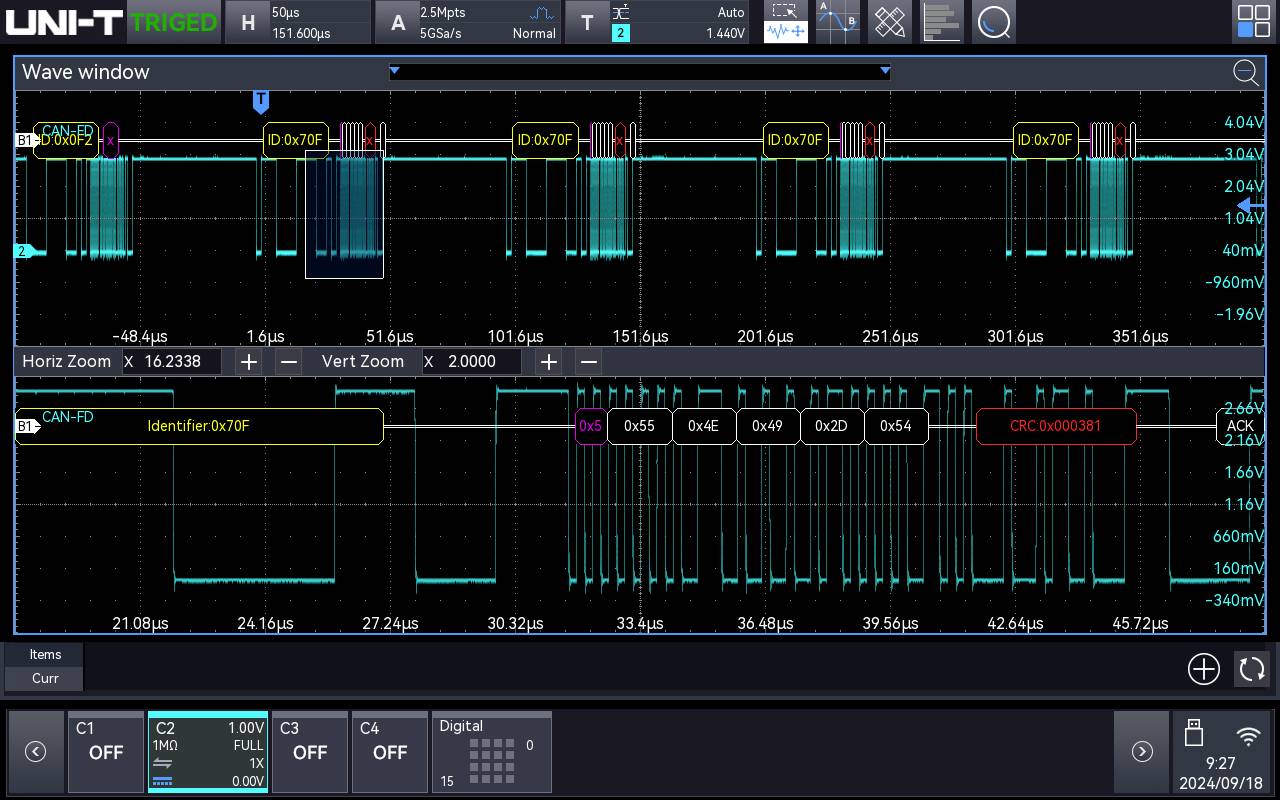

- MSO2000X-CANFD: Možnost sprožilca in analize avtomobilskega serijskega vodila (CAN-FD)

- MSO2000X-LIN: Možnost sprožilca in analize avtomobilskega serijskega vodila (LIN)

- MSO2000X-FLEX: Možnost sprožilca in analize avtomobilskega serijskega vodila (FlexRay)

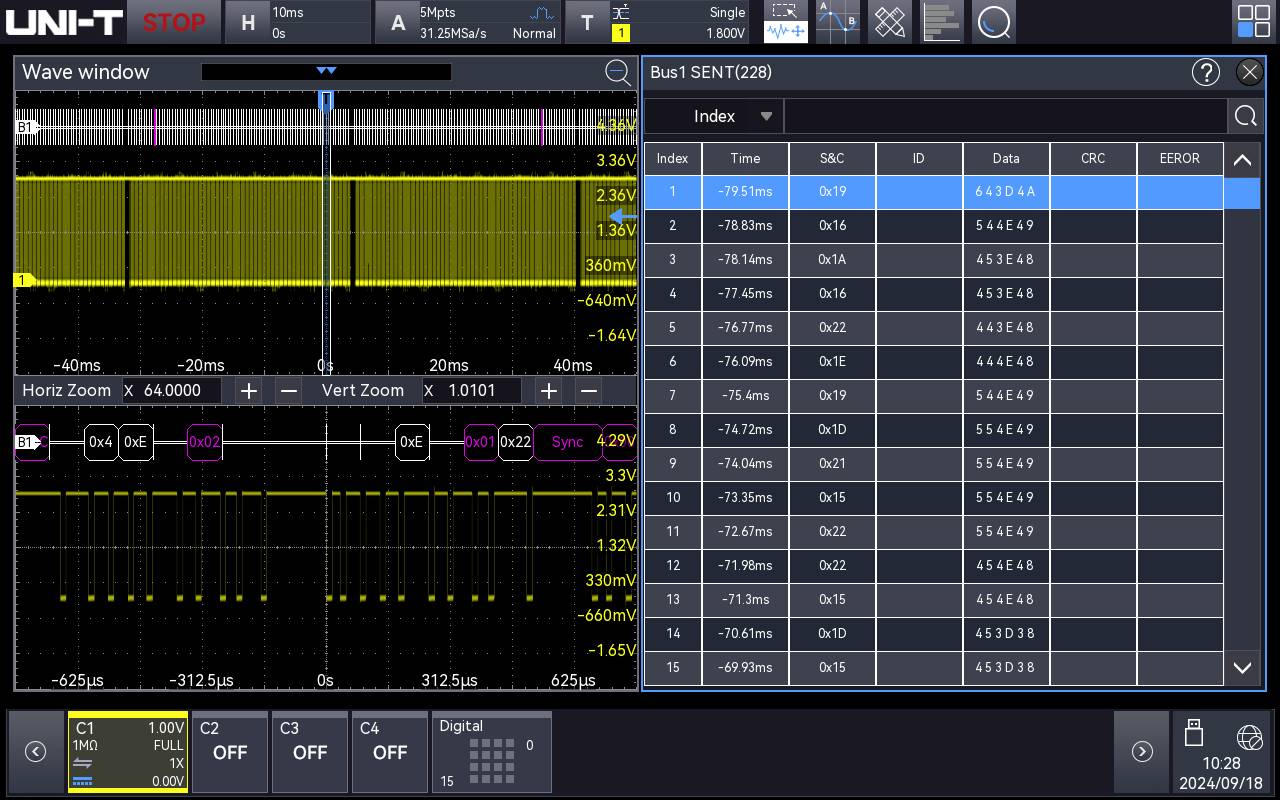

- MSO2000X-SENT: Možnost sprožitve in analize avtomobilskega senzorskega vodila (SENT)
