Uni-T UTG2122X omrežno napajanje 120 Hz (max) 2-kanalni arBitrarni, pravokotni, pulzni, klančina , šum
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
9 kos - zaloga Nemčija
Število
Skupaj (1095,00 € / Kos)
1095,00 €
z DDV
Na voljo samo 9 kos - zaloga Nemčija
Poudarki in podrobnosti
Uni-T UTG2122X omrežno napajanje 120 Hz (max) 2-kanalni arBitrarni, pravokotni, pulzni, klančina , šum
- - Maks. izhodna frekvenca: 120 MHz
- - Frekvenca vzorčenja: 625 MSa/s
- - Navpična ločljivost: 16 bitov
- - Kanali: 2
- - Poljubna dolžina valovne oblike: 64 Mpts
- - Zaslon: 4,3-palčni TFT LCD
Tehnične specifikacije
- Vrsta izdelka
omrežno napajanje
- Frekvenčni razpon
120 Hz (max)
- Izhodna oblika signala
arBitrarni
pravokotni
pulzni
klančina
šum
- Frekvenčno območje sinusa
1 μHz bis 120 MHz
- Frekvenčno območje pravokotnika
1 μHz bis 50 MHz
delovni standardi (lastni)
- Notranja modulacija
od 2 MHz do 1 MHz
- Mere
(Š x V) 215 mm x 103 mm
- Teža
2.5 kg
- Število kanalov
2-kanalni
- Frekvenca (maks.)
120 Hz
- Širina
215 mm
- Višina
103 mm
- Napajanje
omrežno
- Vrsta
UTG2122X
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3400013 Uni-T UTG2122X omrežno napajanje 120 Hz (max) 2-kanalni arBitrarni, pravokotni, pulzni, klančina , šum
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3400013 Uni-T UTG2122X omrežno napajanje 120 Hz (max) 2-kanalni arBitrarni, pravokotni, pulzni, klančina , šum
Navodila za uporabo in varnost 3400013 Uni-T UTG2122X omrežno napajanje 120 Hz (max) 2-kanalni arBitrarni, pravokotni, pulzni, klančina , šum
Navodila za uporabo in varnost 3400013 Uni-T UTG2122X omrežno napajanje 120 Hz (max) 2-kanalni arBitrarni, pravokotni, pulzni, klančina , šum
Opis

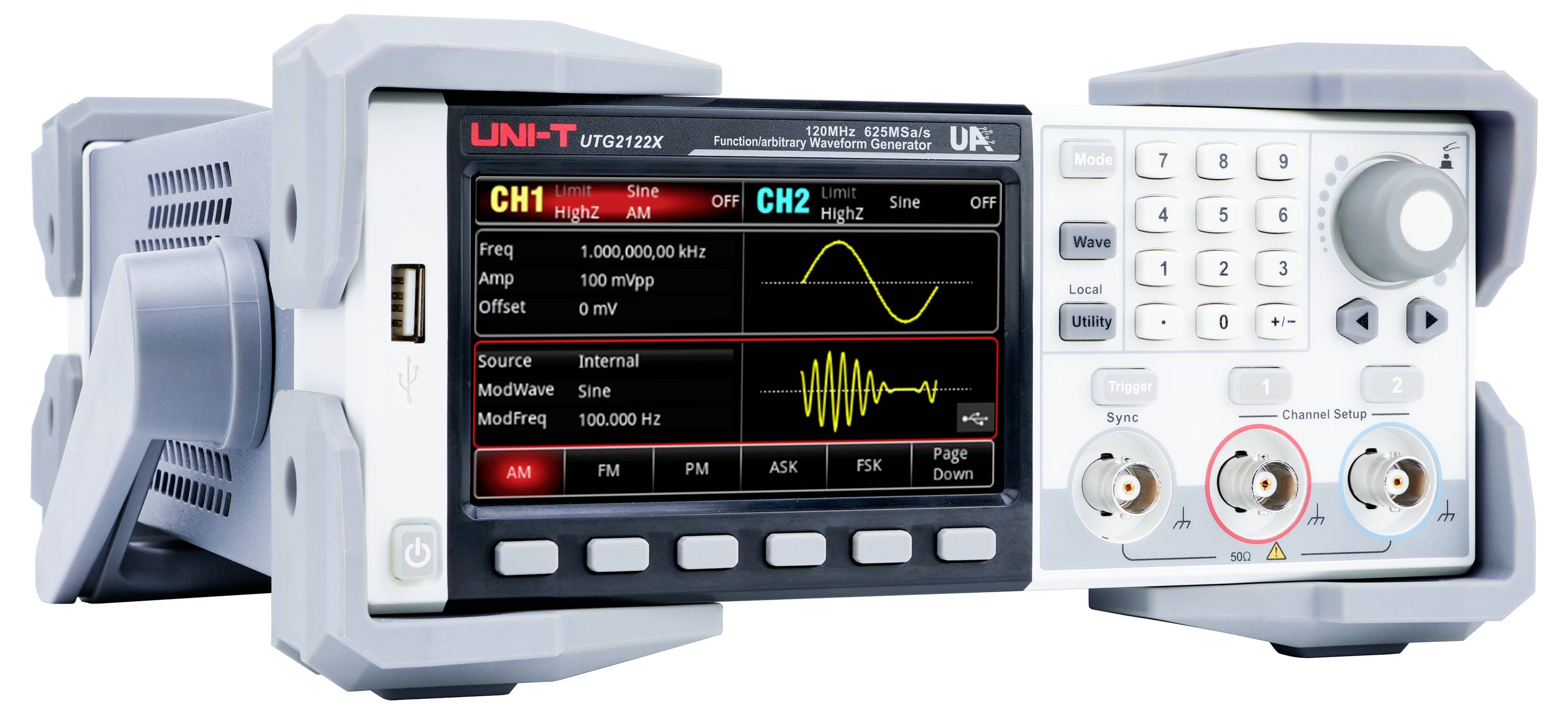

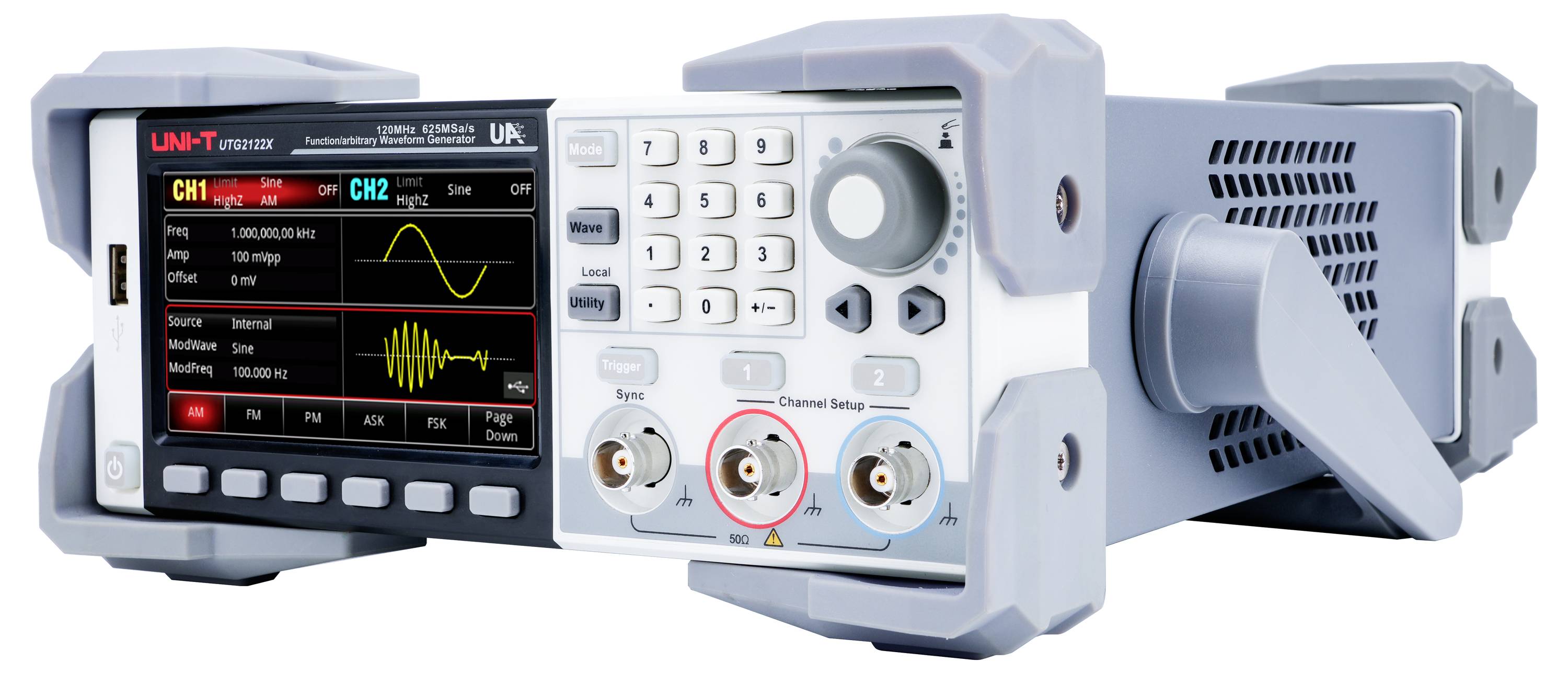

UTG2122X je generator funkcijskih/poljubnih valovnih oblik, ki temelji na tehnologiji neposredne digitalne sinteze (DDS), in zagotavlja natančen in stabilen izhod valovnih oblik z ločljivostjo do 1 μHz. Ponuja največjo izhodno frekvenco 120 MHz, frekvenco vzorčenja 625 MSa/s in 16-bitno ločljivost za natančno generiranje signala. Z dvema kanaloma, poljubno dolžino valovne oblike 64 Mpts in 4,3-palčnim TFT LCD zaslonom na dotik UTG2122X ponuja intuitiven uporabniški vmesnik in odlično kakovost signala, idealno za testiranje in učenje aplikacij.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba

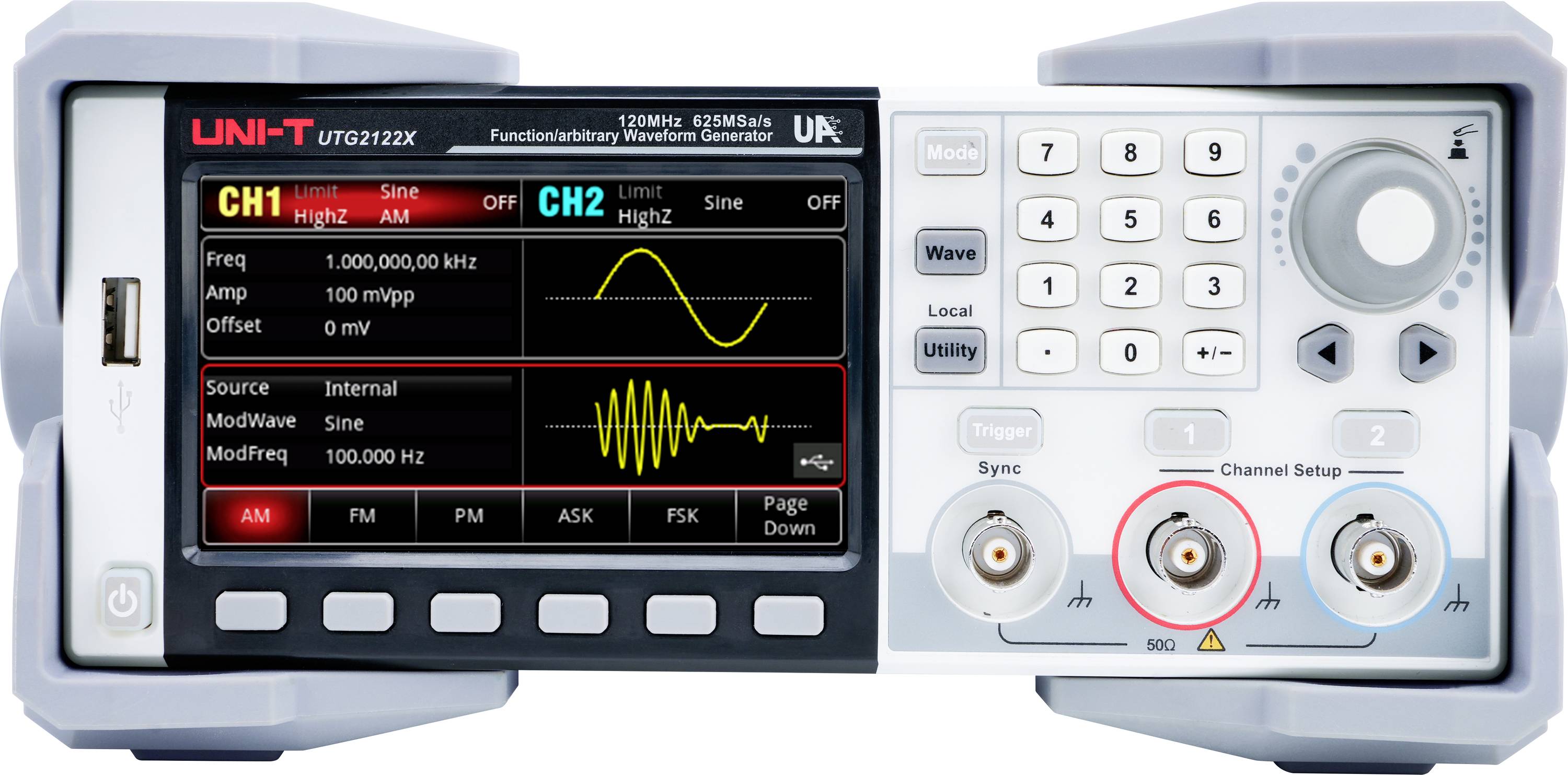

- - 4,3-palčni zaslon na dotik: Visokoločljivostni 4,3-palčni zaslon z upravljanjem na dotik za hitrejše in priročnejše upravljanje naprave.
- - Enaka zmogljivost na obeh kanalih: Izhod z visoko amplitudo – oba kanala zagotavljata polno amplitudo 20 Vpp pri frekvencah do 20 MHz.

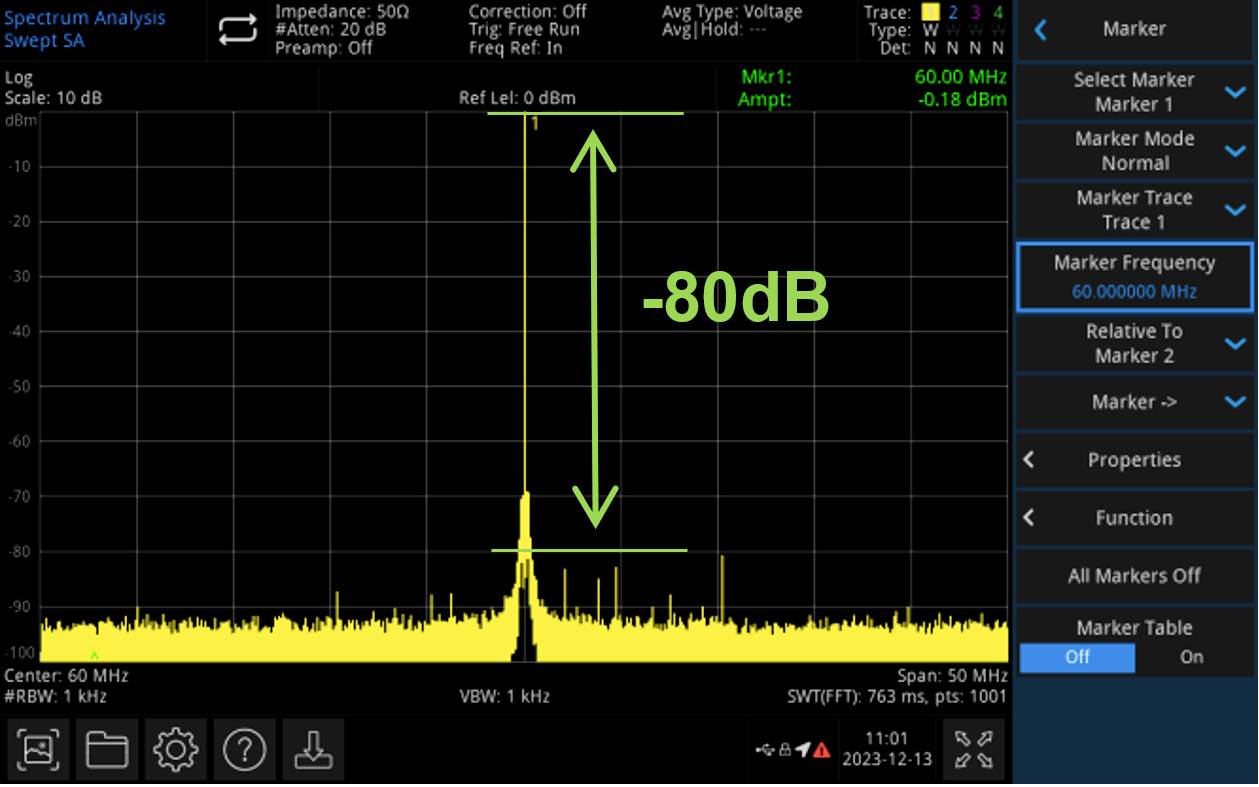

- - Nizko popačenje: Odlično harmonično popačenje z dinamičnim razponom brez šuma -80 dBc.

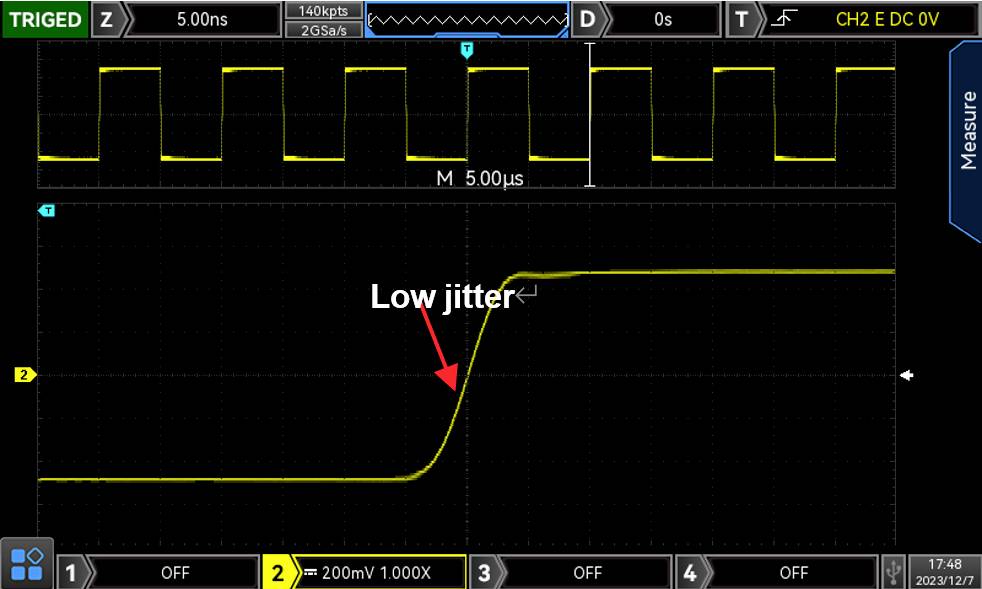

- - Nizko tresenje: Napredna tehnologija digitalnega vzorčenja zagotavlja stabilen in natančen izhodni signal.

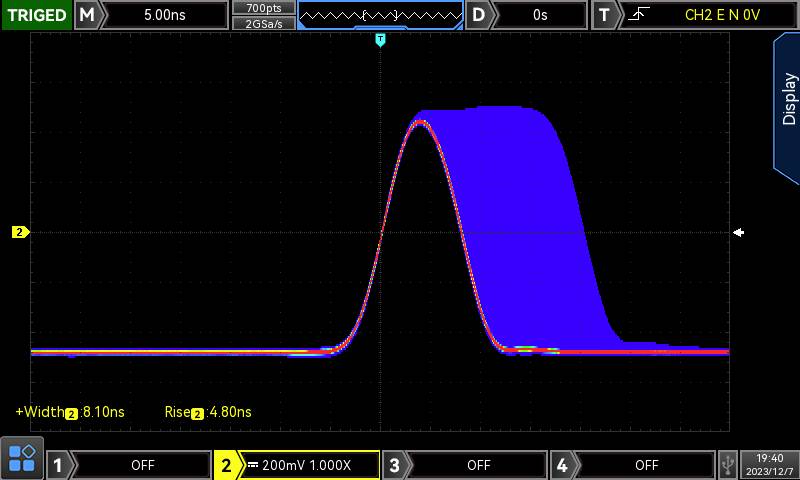

- - Hitro krmiljenje roba: Nova generacija visoko natančnih, širokih dinamičnih impulznih valov ponuja minimalno širino impulza 8 ns. Širina impulza je fino nastavljiva z minimalno velikostjo koraka 100 ps in omogoča generiranje višjih harmonikov.
- - Visoko razmerje signal/šum (SNR): Majhna superpozicija signala z veliko enosmerno komponento zmanjša izhodni šum in poveča razmerje signal/šum (SNR). (Signal CH1 na sliki generira serija UTG2000X.)
- - Različni načini modulacije: Podpora za 15 vrst modulacije, vključno z AM, FM, PM, DSB-DG66:DG70AM, ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM in PWM.
- - Združevanje kanalov: Signale je mogoče kombinirati s funkcijo SUM ali zlaganjem kanalov za ustvarjanje nastavljivih signalov SNR in dvotonskih večfrekvenčnih signalov.
- - Urejevalnik poljubnih valov: Urejevalnik poljubnih valov vam omogoča ustvarjanje valovnih oblik po meri z vstavljanjem standardnih valov ali prostim risanjem.
Obseg dostave
- - UTG2122X (2 kanala, 120 MHz)
- - Napajalni kabel × 1
- - USB-kabel × 1
- - BNC-BNC kabel × 1
- - BNC kabel z rdečimi in črnimi krokodilskimi sponkami × 1
- - Večjezična varnostna navodila
- - Hitri vodnik
- - Kalibracijski certifikat
Namigi
Drugi modeli
- UTG2082X: izhodna frekvenca 80 MHz, vzorčna frekvenca 625 MSa/s, 16-bitna ločljivost, 2 kanala, poljubna dolžina valovne oblike 64 Mpts, 4,3-palčni TFT-LCD zaslon na dotik.
- UTG2062X: izhodna frekvenca 60 MHz, vzorčna frekvenca 625 MSa/s, 16-bitna ločljivost, 2 kanala, poljubna dolžina valovne oblike 64 Mpts, 4,3-palčni TFT-LCD zaslon na dotik.
