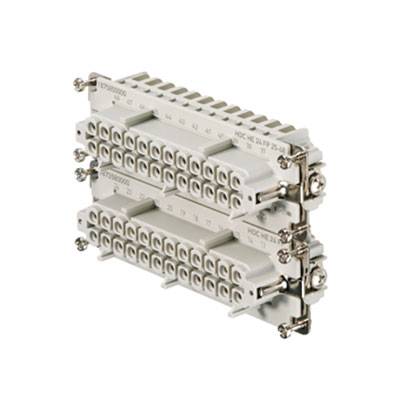

Vtična enota HDC HE 24 FP 25-48 Weidmüller vsebuje: 1 kos
Vrsta izdelka
vstavek za vtičnico
Priključek
Push-In sponka
Serija
RockStar® HDC HE
Značilnosti
z bakreno zlitino
Skupno število polov
24 + PE
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
5 kos - zaloga Nemčija
Podobni izdelki
Število
Skupaj (29,99 € / Kos)
29,99 €
z DDV
Na voljo samo 5 kos - zaloga Nemčija
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
Weidmüller 1875850000 vstavek za vtičnico RockStar® HDC HE 24 + PE Push-In sponka 1 kos
- HDC HE 24 FP 25-48
Tehnične specifikacije
- Neto teža: 114 g
- Mejna temperatura: -40 ° C ... 125 ℃
- Izolacijski upor: 1010 Ω
- Stopnja onesnaženosti: 3
- Širina: 34 mm
- Višina: 33,8 mm
- Globina: 111 mm
- Višinska vtičnica: 33,8 mm
- Osnovna dolžina: 111 mm
- Velikost: 8
- Serija: HE
- Nazivna napetost (DIN EN 61984): 500 V
- Nazivna napetost v skladu z UL / CSA: 600 V AC / DC
- Nazivna impulzna napetost (DIN EN 61984): 6 kV
- Nazivni tok (DIN EN 61984): 16 A
- Razred vnetljivosti po UL 94: V-0
- Prostornina odpornosti: ≤ 2mΩ
- Izolacijski material: ojačana PC steklena vlakna (na seznamu UL in usposobljeni za vlak)
- Skupina izolacijskih materialov: IIIa
- Parni cikli Ag: ≥ 500
- Vrsta priključka PE: vijačni priključek
- Prerez prevodnika AWG (PE), maks .: AWG 12
- Prerez prevodnika AWG (PE), min .: AWG 20
- Priključek po dolžini odstranjevanja: 10 mm
- Priključek dolžina PE: 10 mm
- Navor privijanja max. PE povezava: 1,5 Nm
- Moment zategovanja min. PE povezava: 1,2 Nm
- Pritrdilni vijak: M 4
- Velikost križne vdolbine: Gr. PH1
- Reža za dimenzije rezila (povezava PE): SD 0,8 x 4,0
- Površina: pasivirano srebro
- Material: bakrena zlitina
- Reža za dimenzije rezila (vijačni priključek): SD 0,5 x 3,0
- Vrsta izdelka
vstavek za vtičnico
- Serija
RockStar® HDC HE
- Značilnosti
z bakreno zlitino
- Priključek
Push-In sponka
- Skupno število polov
24 + PE
- Prečni presek prevodnika (maks.)
2.5 mm²
- Število pinov
24
- Prečni prerez prevodnika (min.)
0.5 mm²
- Vsebina
1 kos
- Število pola
da
34
33.8 mm
111 mm
500 V
24
Bus
-40-125 °C
V0
6 kV
Other
Silver
3
0.5-2.5 mm²
0.5-1.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 204489 Vtična enota HDC HE 24 FP 25-48 Weidmüller vsebuje: 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 204489 Vtična enota HDC HE 24 FP 25-48 Weidmüller vsebuje: 1 kos
Opis
Vložek za pušo HDC vložek, vtičnica, 500 V, 16 A, število položajev: 24, PUSH IN, velikost: 8. Tehnologija povezovanja s potisnimi priključki je tehnologija z neposrednimi vtičniki. Predobdelani vodnik se lahko vstavi neposredno v nivo priključka prevodnika brez dodatnih pripomočkov. Število polov: 48, nazivni tok: 16 A, nazivna napetost: 500 V, nazivna napetost v skladu z UL / CSA: 600 V AC / DC, tehnologija PUSH IN.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Obseg dostave
- Vtična enota HDC HE 24 FP 25-48 Weidmüller vsebuje: 1 kos
