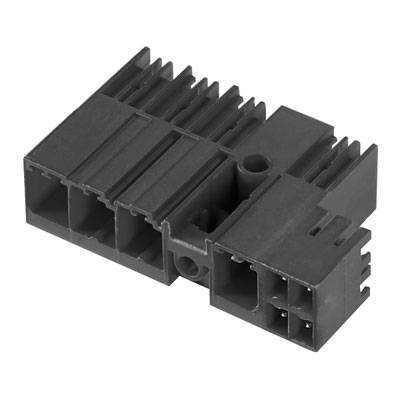

Vtični konektor za tiskana vezja črne barve Weidmüller 1156870000 vsebuje: 36 kosov
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
ohišje vtiča za tiskano vezje
Izvedba
vgradni moški konektor, navpičen
Število vrst
1
Serija
BU/SU
RM
7.62 mm
Podatkovni list izdelka (PDF)
Število (velikost pakiranja 36 kos)
Skupaj (184,99 € / Kos)
184,99 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
Weidmüller ohišje vtiča za tiskano vezje BU/SU Skupno število polov 3 Osnovna mreža: 7.62 mm 1156870000 36 kos
- Vsebina, količina, vsebina količinskih enot na prodajno enoto: 36 kos
- Število vrst: 1
- Skupno število polov: 3
Dodatne informacije
Tehnične specifikacije
- Vrsta izdelka
ohišje vtiča za tiskano vezje
- Izvedba
vgradni moški konektor, navpičen
- Število vrst
1
- Sistem vtičnih priključkov
wire-to-board
- Serija
BU/SU
- Značilnosti
z zaskokom
- RM
7.62 mm
- Število pozicij na vrsto
3
- Skupno število polov
3
- Širina
46.70 mm
- Nazivni tok
33 A
- Nazivni tok - zaokrožen
33 A
- Vsebina
36 kos
- Mere
(D x Š x V) 14.90 x 46.70 x 28.30 mm
- Priključek
za tiskano vezje
- Material ohišja
PA GF
- Proizv. št. delov
1156870000
- Barva
črna
- Industrijsko pakiranje
da
- Material kontakta
Cu-zlitina, pocinkana
- Nazivna napetost
300 V
- Višina
28.30 mm
- Dolžina
14.90 mm
- Skladnost z RoHS
Ja
- Smerni vtikač
horizontalno na tiskano vezje
- Vrsta
SV 7.62HP/03/90MSF2 SC/08R SN BK BX
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 307905 Vtični konektor za tiskana vezja črne barve Weidmüller 1156870000 vsebuje: 36 kosov
Navodila za uporabo in varnost
Navodila za uporabo in varnost 307905 Vtični konektor za tiskana vezja črne barve Weidmüller 1156870000 vsebuje: 36 kosov
Opis
PCB priključek. Glava zatiča, stransko zaprta, osrednja vijačna prirobnica, spajkalni priključek, 7,62 mm, število položajev: 3, 90 °, dolžina spajkalnega zatiča: 3,5 mm, prevlečena, črna, škatla. Kombiniran 90 °; glava zatiča z energijskimi in signalnimi kontakti v priključni tehnologiji PUSH IN, vključno s samodejno zaklepanjem sredinske prirobnice in (neobvezno) vtično povezavo ščita s korakom 7,62. Omogoča istočasno priključitev napajanja, signalov in (neobvezno) EMC zaščite. Idealno za povezavo servo in asinhronih pogonov. Izpolnjuje zahteve IEC 61800-5-1 skupaj z vtičnico BVF 7.62HP / ... BCF..R ... in omogoča homologacijo UL v skladu z UL840 600 V. Pritrdilna površina zagotavlja minimalno varnost prstov za energetske kontakte>3 mm s pritiskom 20 N na preskusni prst. Samozaporna sredinska prirobnica zmanjša prostor v primerjavi s klasičnimi rešitvami za eno širino mreže. Neobvezno na zahtevo: brez pritrditve prirobnice, z dodatnim pritrditvijo na vijak ali s pritrdilno prirobnico. 1000 V (IEC) / 300 V (UL), 38 A (IEC) / 35 A (UL), 600 V možno z odobritvijo naprave UL 840.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Obseg dostave
- Vtični konektor za tiskana vezja črne barve Weidmüller 1156870000 vsebuje: 36 kosov
